第四章：定位滤波器

欢迎回来，充满抱负的机器人专家~

在第一章：机器人状态/位姿中，我们学习了机器人如何跟踪自身身份：位置、朝向和速度。在第二章：环境表示（栅格地图）中，我们了解了机器人如何理解周围世界。在第三章：机器人运动模型中，我们探索了机器人如何根据自身运动预测未来位置。

现在，假设我们的清洁机器人从(0,0)位置开始工作，知道自身速度，并利用运动模型预测路径。它预测经过特定时间后将到达(1.0, 0.0)。完美！

但如果轮子发生微小打滑呢？或者地面不完全平坦？或者电机出力与预期存在偏差？

即使运动预测中的微小误差，随时间累积也会导致机器人严重偏离实际位置，这种现象称为航位推测漂移。这就像仅通过步数计数和转向来导航城市，却从不查看地图或路标，最终必定迷路！

这时就需要定位滤波器登场！

什么是定位滤波器？

定位滤波器是一种智能算法，帮助机器人确定自身在环境中的真实位置和朝向（即第一章的x、y、yaw和v）。它如同机器人的内置GPS系统，持续自问：“我现在究竟身处何处？”

其原理是巧妙融合两大信息源：

1. 运动模型预测：基于运动指令的机器人预期位置（参见第三章：机器人运动模型）
2. 传感器测量：通过传感器（如GPS、激光雷达、摄像头或轮式编码器）获取的实际环境观测数据

滤波器的工作是将运动模型的最佳预测与现实传感器数据结合，持续更新更精确的位置估计，从而消除导致航位推测漂移的微小误差。

---

核心理念：预测与更新

所有定位滤波器，无论复杂度如何，都遵循基本的两步循环：

步骤	描述	类比
1. 预测	使用机器人运动模型，根据控制指令计算机器人预期的下一位置	闭眼前行时，预测自己将到达的位置
2. 更新	获取新传感器测量值。滤波器将实际测量值与预测值对比，利用差异修正位置估计	睁眼发现偏离预期位置，据此调整内部地图

这个"预测-更新"循环每秒重复多次，使机器人能持续精化对自身位置的理解。

---

如何使用定位滤波器

PythonRobotics包含多种定位滤波器，如扩展卡尔曼滤波器（EKF）、无迹卡尔曼滤波器（UKF）、粒子滤波器和直方图滤波器。

它们都执行"预测-更新"循环，但采用不同数学方法处理不确定性。

让我们以**扩展卡尔曼滤波器（EKF）**为例，这是种常见且强大的技术。核心逻辑通常封装在类似ekf_estimation的函数中。

以下是调用EKF的简化示例：

import numpy as np# 假设这些变量已在其他地方定义（例如EKF文件中）
# xEst: 当前最优状态估计 [x, y, yaw, v]
# PEst: 状态估计的不确定性（协方差矩阵）
# z: 实际传感器测量值（如GPS坐标 [x_gps, y_gps]）
# u: 控制输入（如[速度指令, 偏航率指令]）# 初始估计和不确定性
xEst = np.array([[0.0], [0.0], [0.0], [0.0]]) # 机器人认为自己在原点
PEst = np.eye(4) * 0.1 # 初始较小不确定性# 循环中每个时间步：
# 1. 获取新控制输入和传感器测量
u_current = np.array([[1.0], [0.1]]) # 以1m/s前进，0.1 rad/s转向
z_current = np.array([[0.1], [0.0]]) # GPS显示(0.1, 0.0)# 2. 调用定位滤波器函数
# （函数内部执行预测和更新步骤）
# xEst_new, PEst_new = ekf_estimation(xEst, PEst, z_current, u_current)# print(f"新估计X坐标: {xEst_new[0,0]:.2f}")
# print(f"新估计Y坐标: {xEst_new[1,0]:.2f}")

参数说明:

• xEst（估计状态）：滤波器对机器人x、y、yaw和v的最佳当前估计
• PEst（估计协方差）：表征对xEst的置信度矩阵。小值表示高置信，大值表示低置信
• z（观测值）：来自传感器的原始数据（如GPS的x、y坐标）
• u（控制输入）：发送给机器人的指令，由运动模型用于预测

ekf_estimation函数（或其他滤波器的类似函数）接收这些输入，内部执行预测和更新步骤，输出精化的新xEst和PEst。

---

定位滤波器内部工作原理（EKF示例）

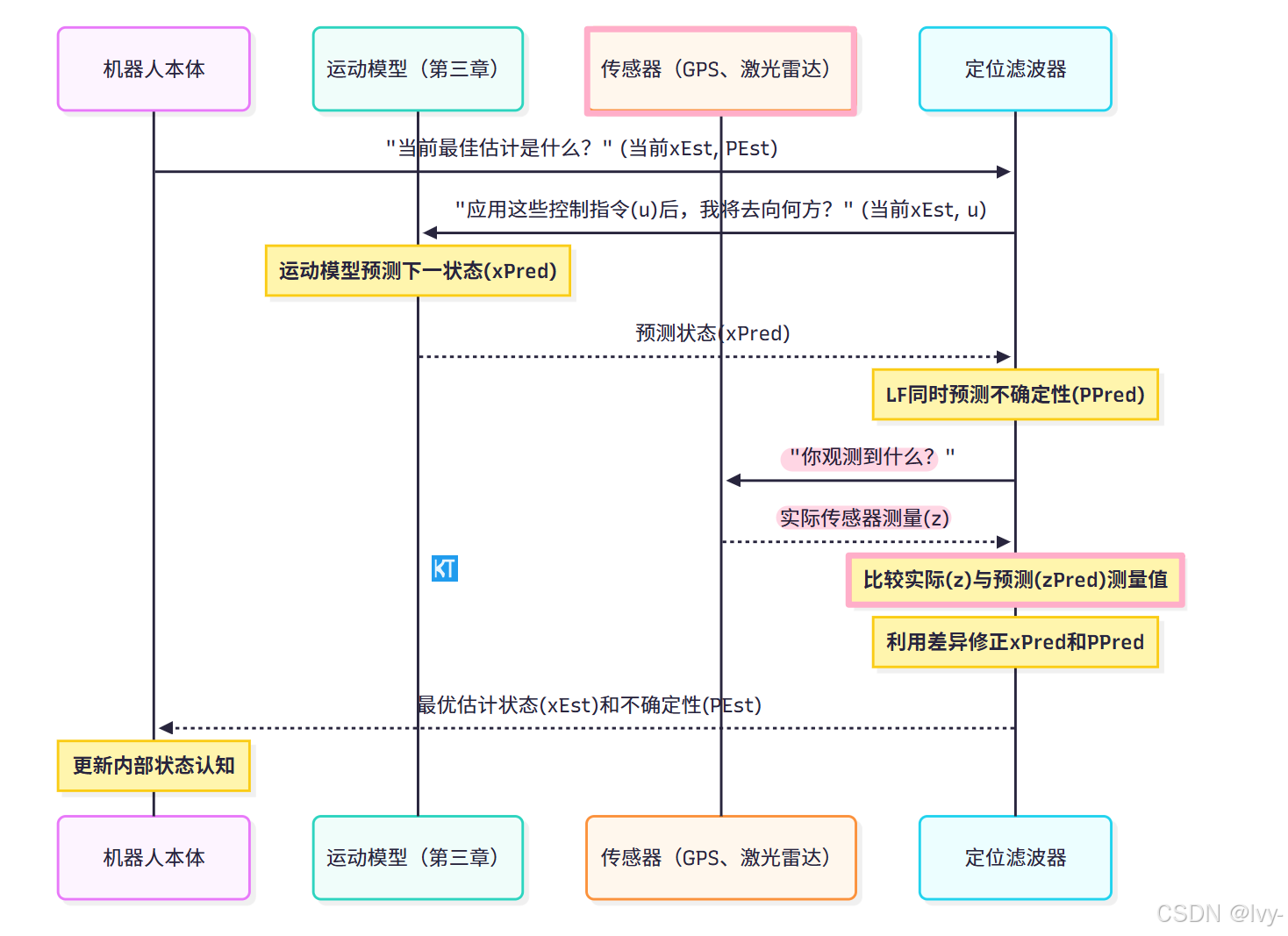

通过序列图可视化"预测-更新"循环：

现在查看Localization/extended_kalman_filter/extended_kalman_filter.py中的简化代码片段：

import numpy as np
import math# 假设DT（时间步长）已定义，例如DT=0.1# 简化的motion_model和observation_model（来自文件）
def motion_model(x, u):# 类似于第三章的update_motion_model# 根据当前状态x和控制u预测DT时间后的状态# （实际实现涉及矩阵运算，此为概念演示）x_new = np.copy(x) # 复制当前状态v = u[0, 0] # 速度指令yaw_rate = u[1, 0] # 偏航率指令# 状态预测（简化运动学模型）x_new[0, 0] += v * math.cos(x[2, 0]) * DT # 新x坐标x_new[1, 0] += v * math.sin(x[2, 0]) * DT # 新y坐标x_new[2, 0] += yaw_rate * DT             # 新偏航角x_new[3, 0] = v                          # 新速度（直接采用指令）return x_newdef observation_model(x):# 预测在状态x时应有的传感器读数# 对于简单GPS，仅提取x和y坐标z_pred = np.array([[x[0, 0]], [x[1, 0]]]) # 从状态预测x,yreturn z_pred# --- 核心EKF估计函数 ---
def ekf_estimation(xEst, PEst, z, u):# 1. 预测步骤xPred = motion_model(xEst, u) # 使用运动模型预测状态# jF = jacob_f(xEst, u) # （简化处理：忽略运动模型雅可比矩阵）# PPred = jF @ PEst @ jF.T + Q # 预测不确定性增长（含过程噪声Q）PPred = PEst # 极大简化：假设不确定性不增长# 2. 更新步骤（校正）# jH = jacob_h() # （简化处理：忽略观测模型雅可比矩阵）zPred = observation_model(xPred) # 预测在xPred时应有的观测值y = z - zPred # "创新"或测量误差：实际与预测之差# S = jH @ PPred @ jH.T + R # （简化处理：忽略含测量噪声R的协方差计算）# K = PPred @ jH.T @ np.linalg.inv(S) # （简化处理：忽略卡尔曼增益计算）# 使用误差和卡尔曼增益(K)校正状态估计# xEst = xPred + K @ yxEst = xPred + y # 极大简化：直接应用校正# 更新不确定性(PEst)# PEst = (np.eye(len(xEst)) - K @ jH) @ PPredPEst = PPred # 极大简化：保持不确定性不变return xEst, PEst

EKF在PythonRobotics中的实现解析:

• xEst和PEst：滤波器对机器人状态及其不确定性的当前认知
• motion_model(xEst, u)：即第三章的机器人运动模型，基于当前最优估计和控制输入预测理想状态xPred
• jacob_f和Q：EKF预测步骤还估计不确定性PEst的增长。jacob_f（运动模型雅可比矩阵）描述状态变化对运动的影响，Q（过程噪声协方差）表征运动模型自身的不确定性（如轮子打滑）
• observation_model(xPred)：基于预测状态xPred，预测传感器应有的读数zPred
• z - zPred：关键差异！传感器实际读数z与预测读数zPred的差值构成"误差"或"创新"，用于校正估计
• jacob_h和R：jacob_h（观测模型雅可比矩阵）描述状态变化对观测的影响，R（测量噪声协方差）表征传感器噪声（如GPS信号干扰）
• 卡尔曼增益(K)：卡尔曼滤波器的核心参数，决定信任传感器测量还是预测的程度。传感器噪声大时K较小（更信预测），预测不确定性大时K较大（更信测量）
• xEst = xPred + K @ y：更新方程，新最优估计是预测状态与加权校正项之和
• PEst更新：更新后的协方差矩阵通常缩小，反映融合新测量后的置信度提升

---

PythonRobotics中的其他定位滤波器

除EKF外，项目还展示多种滤波器适应不同场景：

• 粒子滤波器(Localization/particle_filter/particle_filter.py)：维护多个"粒子"表示可能位置，通过观测数据加权和重采样更新粒子分布，适合复杂环境（如对称空间）的多模态定位
• 无迹卡尔曼滤波器(UKF)(Localization/unscented_kalman_filter/unscented_kalman_filter.py)：使用"sigma点"准确捕捉非线性变换，相比EKF的线性化近似，UKF在强非线性问题中精度更高但计算量更大
• 直方图滤波器(Localization/histogram_filter/histogram_filter.py)：将环境划分为栅格（类似第二章的栅格地图），计算各栅格概率，通过概率转移和乘法更新，适合二维栅格环境下的直观定位

这些滤波器使用不同数学工具解决同一核心问题——确定机器人位置，各具优势与局限。

---

小结

本章揭示了定位滤波器在机器人自主性中的关键作用。

滤波器作为内置"GPS"，持续校正运动模型预测与传感器数据，通过"预测-更新"循环防止误差累积，确保机器人始终掌握真实位置。

掌握状态认知、环境理解、运动控制和精确定位后，我们已准备好迎接机器人导航的终极挑战——路径规划！

下一章：路径规划算法
