HDI 线路板，如何突破普通线路板局限？

在当今电子设备不断向小型化、高性能化发展的趋势下，线路板作为电子设备的关键组成部分，其技术的革新至关重要。HDI 线路板（高密度互连线路板）应运而生，与普通线路板相比，展现出诸多显著差异，为电子设备性能的提升带来了新的突破。​

一、布线密度：天壤之别​

普通线路板的布线密度相对较低，其线宽与线距通常较大，一般在 0.1mm 以上 。这就好比城市中的普通道路，车道数量有限，车辆通行能力相对不高。在这种布线密度下，普通线路板在有限的空间内能够容纳的电子元件数量以及实现的电路复杂度受到较大限制，难以满足如今电子设备高度集成化的需求。​

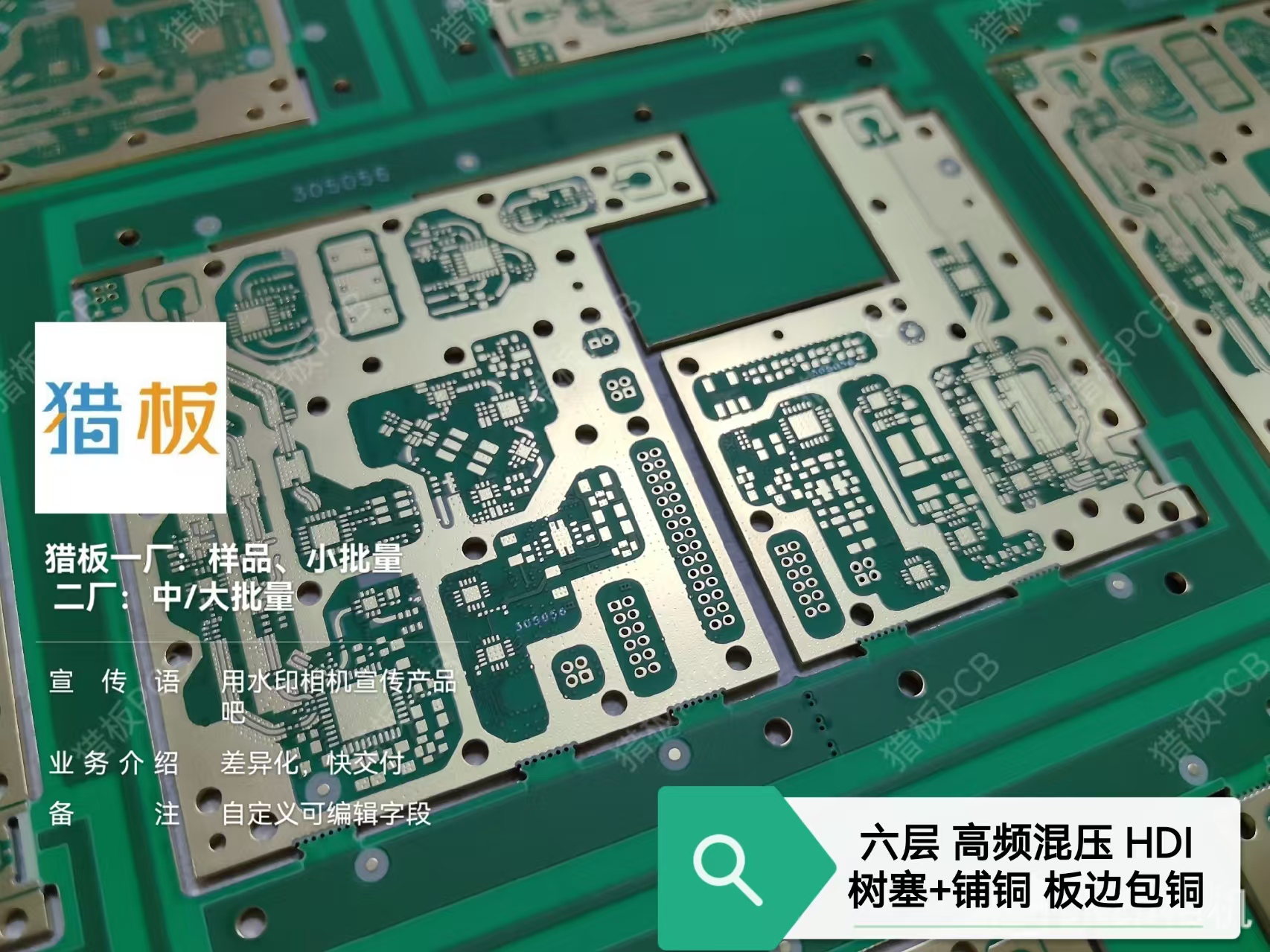

而 HDI 线路板则如同城市中规划精良的立体交通网络，通过采用先进的微孔技术、盲埋孔技术等，实现了超高的布线密度。其线宽与线距能够缩小到 0.05mm 以下，甚至在一些高阶 HDI 线路板中，线宽线距可达 30/30μm 。以猎板 HDI 工艺为例，其采用改良型半加成法（mSAP），在绝缘基材上沉积超薄铜层，再通过激光直写技术实现微米级线路雕刻 。这使得单位面积上能够布置更多的线路，极大地增加了信号传输的通道数量，如同为城市交通增加了更多的车道和高架桥，大大提升了电子元件的集成度以及电路的复杂性。在同样大小的电路板面积上，HDI 线路板能够实现普通线路板数倍甚至数十倍的功能，为电子产品的小型化和多功能化提供了有力支撑。​

二、层间连接：技术革新带来的飞跃​

普通线路板的层间连接主要依赖机械钻孔技术，这种方式钻出的孔径普遍大于 0.2mm 。就像在山体中开凿的大型隧道，虽然能够实现层与层之间的连通，但是存在诸多弊端。一方面，较大的孔径会占用大量的布线空间，使得原本有限的电路板空间更加紧张，限制了布线密度的进一步提高；另一方面，机械钻孔形成的孔壁粗糙度较大，这会对信号在层间传输的完整性产生负面影响，容易导致信号失真、延迟等问题，在高频高速信号传输时，这种影响尤为明显。​

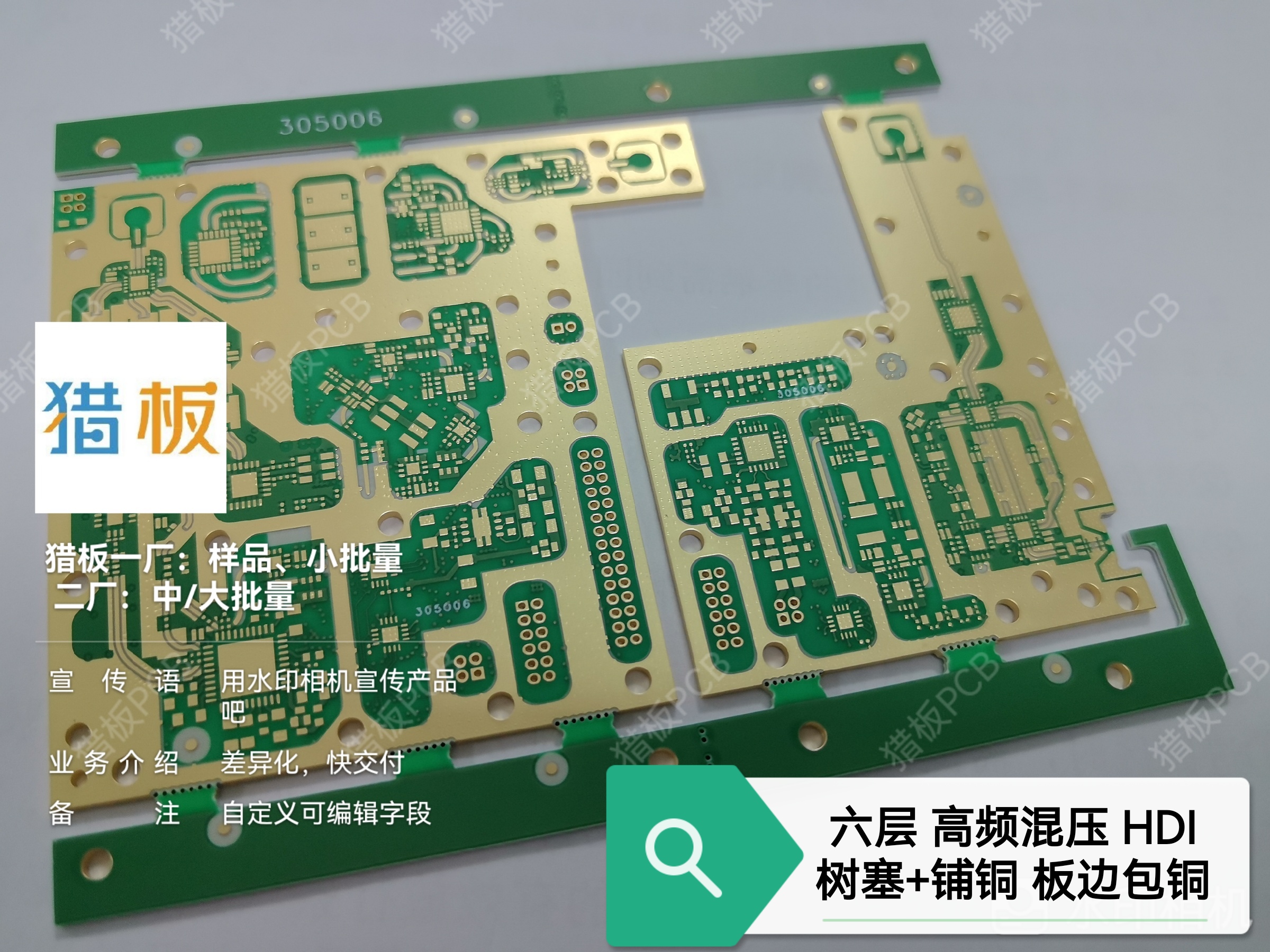

HDI 线路板则在层间连接技术上实现了重大突破，开创了微孔化时代。它主要通过二氧化碳激光或 UV 激光钻孔技术，能够将孔径精确地控制在 0.075mm 级别 。这些微小的孔就如同城市中的快速通道，不仅极大地节省了布线空间，为提高布线密度创造了条件，而且由于微孔的孔壁更加光滑，信号在层间传输时的损耗和干扰大大降低，信号传输的完整性得到了显著提升。在叠孔结构设计上取得了突破性进展，在 0.4mm 厚的基材上，通过两次激光钻孔形成 “背靠背” 微孔阵列，并配合电镀填孔技术，实现了层间近乎 0Ω 阻抗的连接 。这种连接方式就像为信号在电路板内部搭建了一条 “光速通道”，使得高速信号传输损耗降低了 40% ，特别适用于高频毫米波雷达、光模块等对信号完整性要求极为严苛的领域，确保了信号能够高速、准确地在不同层之间传输，为电子设备的高性能运行提供了坚实保障。​

三、制造精度：微米级的 “艺术”​

普通线路板的制造精度通常处于毫米级范畴，其生产过程中所使用的关键设备，如曝光机、蚀刻机等，对精度的要求相对宽松 。这就如同普通的建筑施工，虽然能够建造出满足基本需求的房屋，但在细节和精度方面存在一定的局限性。这种精度水平在应对一些简单的电子设备需求时尚可满足，但随着电子设备向小型化、高性能化发展，毫米级的制造精度已无法满足要求。​

HDI 线路板的制造则堪称是微米级的 “艺术创作”，其对制造精度的要求达到了极高的水平。激光钻孔设备采用飞秒级脉冲光源，定位精度可达 ±1.5μm ；电镀生产线配备在线厚度监测系统，可实时调控铜层沉积量至 0.5μm 级精度 。如此高的制造精度使得 HDI 线路板在设计和制造上能够实现更加精细和复杂的电路布局。在智能手表主板的制造中，成功将 12 层电路压缩进 6mm 厚度的狭小空间内，较传统设计减少了 40% 的空间占用 。同时，微米级的制造精度还使得阻抗控制精度提升至 ±5% 以内 ，这对于射频前端模组、高速串行接口等需要精确匹配阻抗的电路来说至关重要，能够有效确保电路的稳定运行和信号的准确传输，为高端电子设备的性能优化提供了可靠保障。​

四、材料体系：适应高性能需求的变革​

普通线路板在材料选择上较为常规，主要采用 FR - 4 环氧玻璃布基材 。这种材料具有一定的电气绝缘性能和机械强度，能够满足普通电子设备在常温、常规电气环境下的使用需求。然而，随着电子设备向高频高速方向发展，FR - 4 材料的局限性逐渐显现出来。其介电常数（Dk）和损耗因子（Df）在高频条件下相对不够理想，会导致信号在传输过程中出现较大的损耗和延迟，无法满足高性能电子设备对信号传输质量的严格要求。​

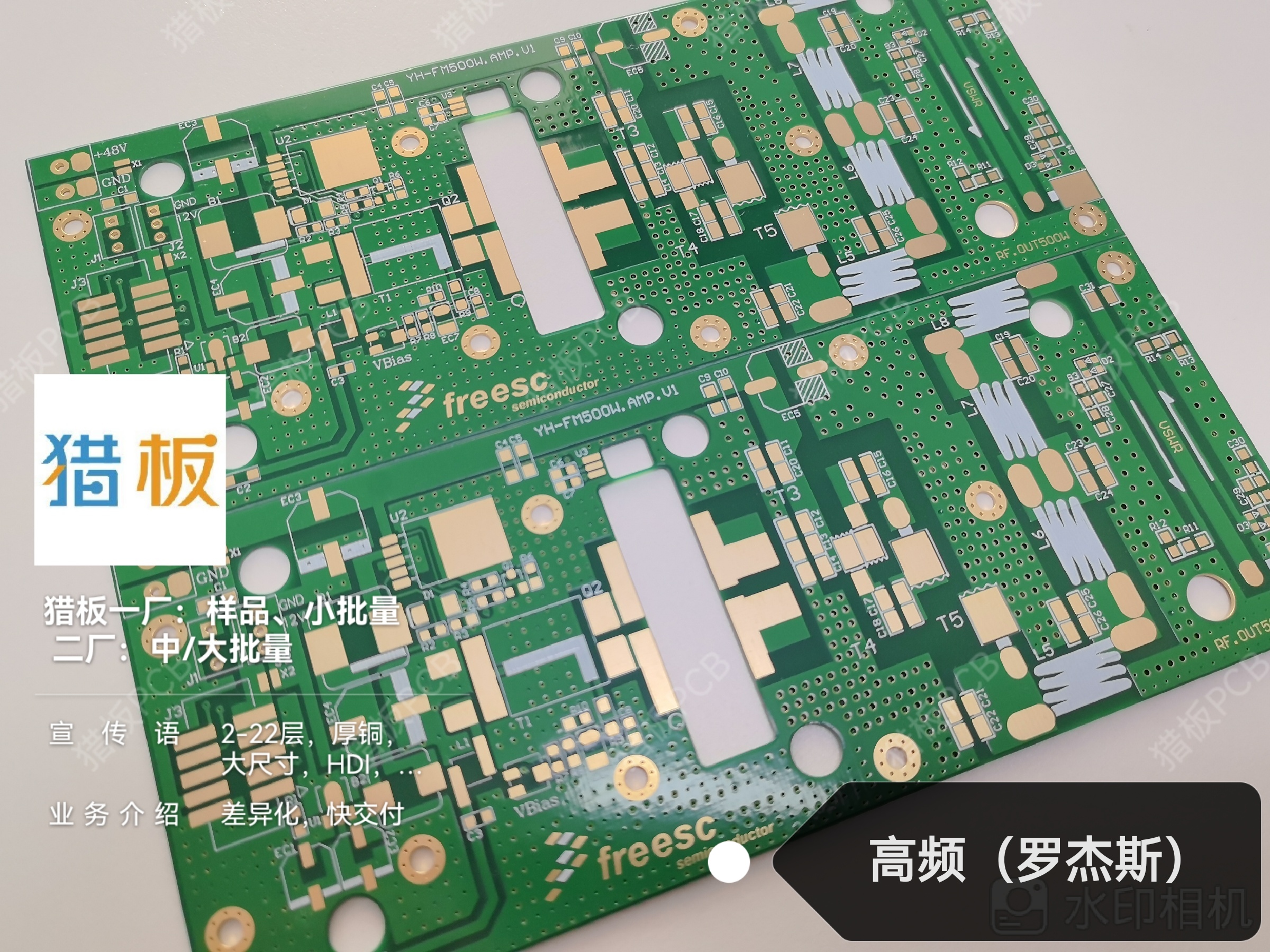

HDI 线路板为了适应高频高速以及复杂使用环境的需求，在材料体系上进行了全面革新。在基材方面，开发出了一系列高性能的材料，如 PTFE（聚四氟乙烯）、LCP（液晶聚合物）、碳氢树脂等特种基材体系 。这些材料具有更低的介电常数和损耗因子，在高频条件下能够有效减少信号的传输损耗和延迟，提高信号的传输速度和质量。在材料研发上取得了关键突破，自主研发的改性 PPE 基材，在 10GHz 频段下，介电常数 Dk 能够稳定保持在 3.2，损耗因子 Df 仅为 0.0025，同时将热膨胀系数（CTE）控制在 30ppm/℃以内 ，有效解决了高频板材易翘曲的行业难题。在铜箔方面，HDI 线路板通常使用高纯度、低粗糙度的铜箔，以保证良好的导电性和信号传输质量。对于表面处理材料，如化学镀镍金（ENIG）或有机可焊性保护剂（OSP）等，也会根据具体的电路要求进行精心选择，这些材料可以提高线路板的可焊性和抗腐蚀性，确保电子元件能够稳定地焊接在电路板上，并在长期使用过程中保持良好的性能。这种材料体系的变革，使得 HDI 线路板能够在高频高速、高温等复杂环境下稳定工作，为 5G 通信、智能汽车、航空航天等高端领域的电子设备提供了强有力的支持。​

综上所述，HDI 线路板在布线密度、层间连接、制造精度和材料体系等方面与普通线路板存在着显著的区别。这些区别使得 HDI 线路板能够满足现代电子设备对小型化、高性能、高可靠性的严格要求，成为推动电子设备技术进步的关键力量。猎板在 HDI 线路板技术领域不断创新和突破，凭借其先进的工艺和卓越的产品质量，为众多电子设备制造商提供了优质的 HDI 线路板解决方案，助力电子设备行业迈向更高的发展阶段。在未来，随着电子技术的持续发展，HDI 线路板有望在更多领域发挥重要作用，进一步推动电子设备的创新与变革。
