api绘图

概念

qt中已经内置了非常多的控件，但是不能保证所有控件在任何情景下都有用，所以，有些时候，我们需要来自制控件。
api画图就是其中的一种方式。其实qt内置的控件也是通过画图api画上去的。

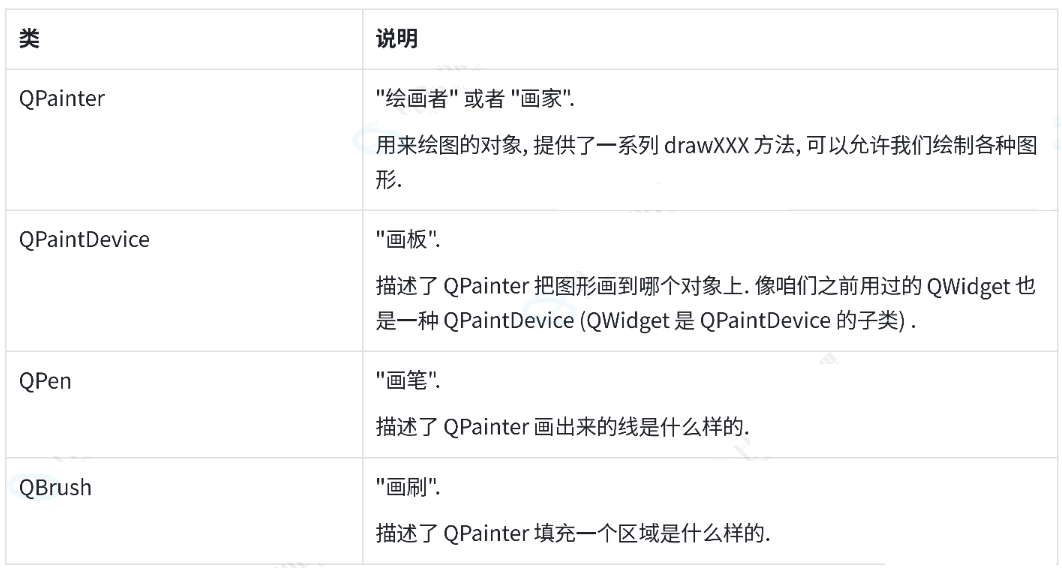

我们来看一下画图api的核心类：

QPaintDevice是QWidget的父类，QPaintDevice是画板，具有该属性才能够在其上进行画画，所以，才能够在QWidget使用控件。

核心：

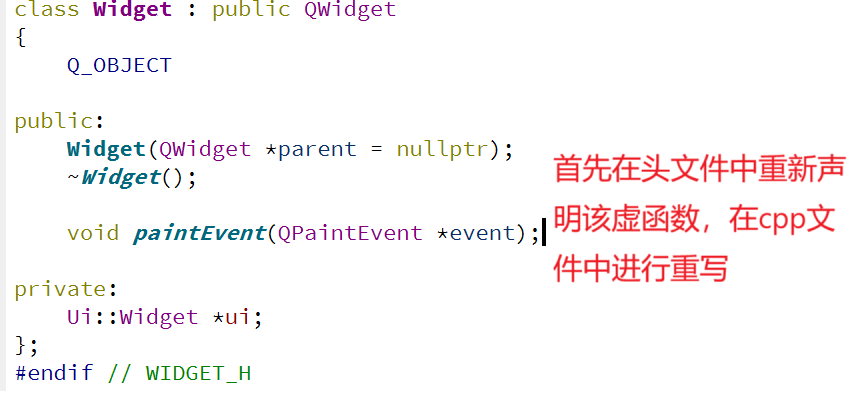

当我们使用api画图对qt进行操作时，需要利用事件的机制，因为QWidget具有能够作画的能力，所以我们不需要再来创建新的类，直接在Widget类重写虚函数即可。

重写的事件为QPaintEvent，具体会触发该事件的操作如下;
1：控件首次创建的时候
2：控件被遮挡，再解除遮挡（此时画上的内容必须能够还原）
3：窗口被最小化，再恢复
4：控件大小发生改变
5：主动在代码中调用repaint或update触发事件（是QWidget提供的成员函数）

这里还有一个细节，为什么我们需要使用事件机制？因为QWidget是一个画板，但是我们如果想画画，肯定得等画板先构造出来再来话，所以肯定是不能写在Widget的构造函数中的。

使用

画直线

使用api画图来画直线。

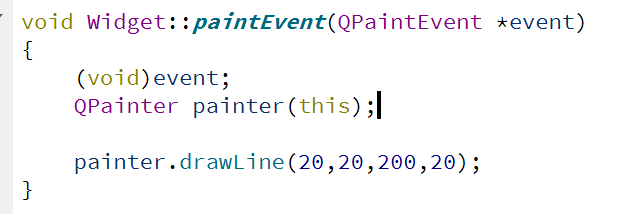

来看函数定义的实现：

先来看结果：

为什么我们是在栈上创建的painter？和以前new的方式不同，在栈上创建painter同时使用this构造表示的是painter画画的对象是this，即Widget，需要话东西肯定是先要指明在哪里画吧。

上方的(void)Event作用是使用到Event变量，因为在qt中变量定义了但是不使用会报警告的。
drawLine函数需要传递两个参数，分别是QPoint，代表两个坐标，从哪里画到哪里。

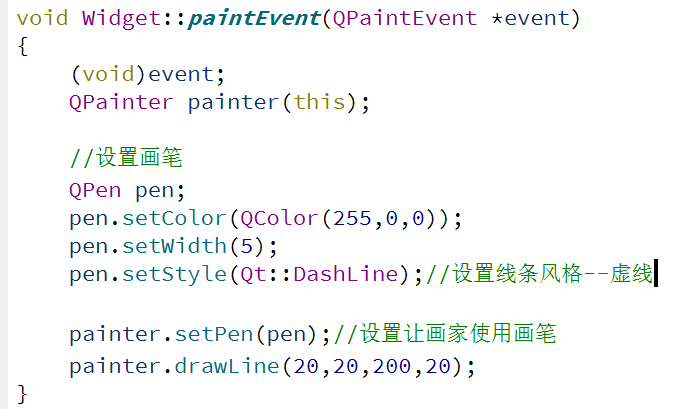

我们可以使用QPen来优化一下：

来看结果：

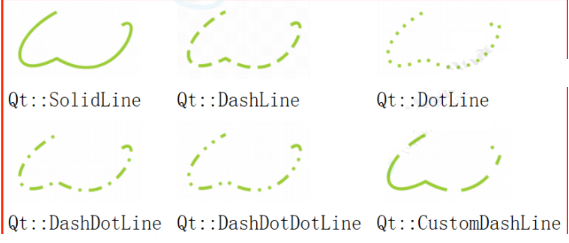

QPen其实内置了很多的风格：

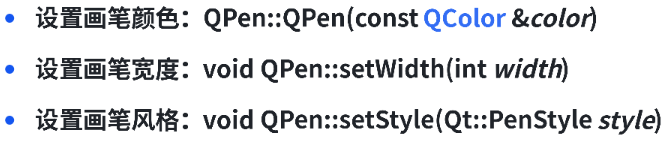

同时，使用api画图时画笔经常使用到的接口：

细节就是设置了画笔，一定需要设置画家能够使用画笔，即setPen这个接口。

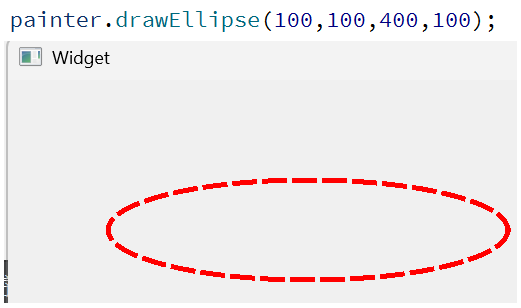

还能够画圆形，画矩形，来看代码和运行结果：

drawEllipse函数的四个参数前两个是圆心的位置，后两个分别代表宽和高。

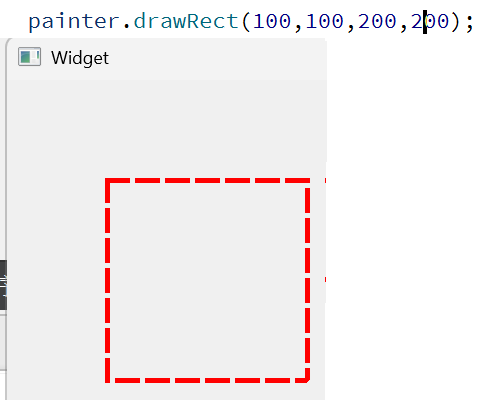

也能够画矩形，来看示例代码：

drawRect传递四个参数，前两个参数是矩形左上角的坐标，后两个参数是是矩形右下角的坐标。

画文字

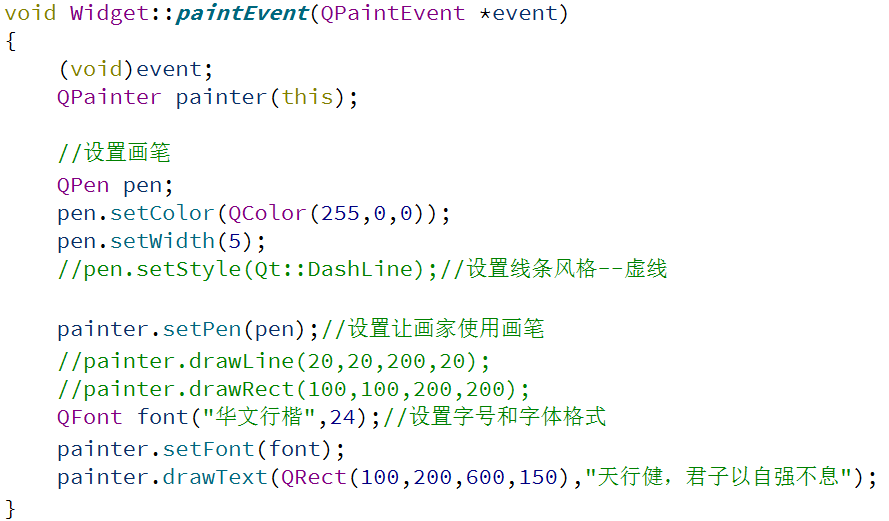

使用画图api接口来绘制文字，同时，可以给文字设置字体和字号大小，来看代码：

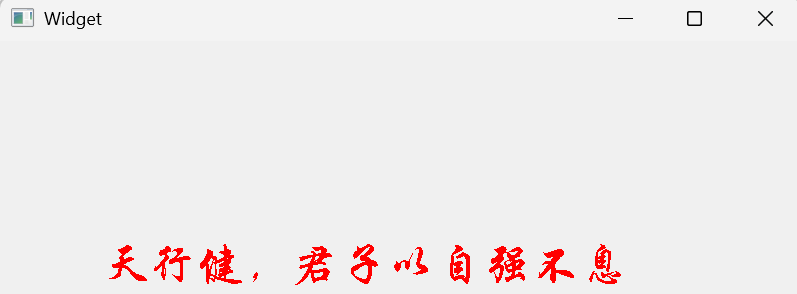

来看结果：

参数其实也要传递QRect，可以理解为这一行字体其实也是一个矩形，同样，也需要指定矩形的左上角坐标和右下角坐标。

画刷

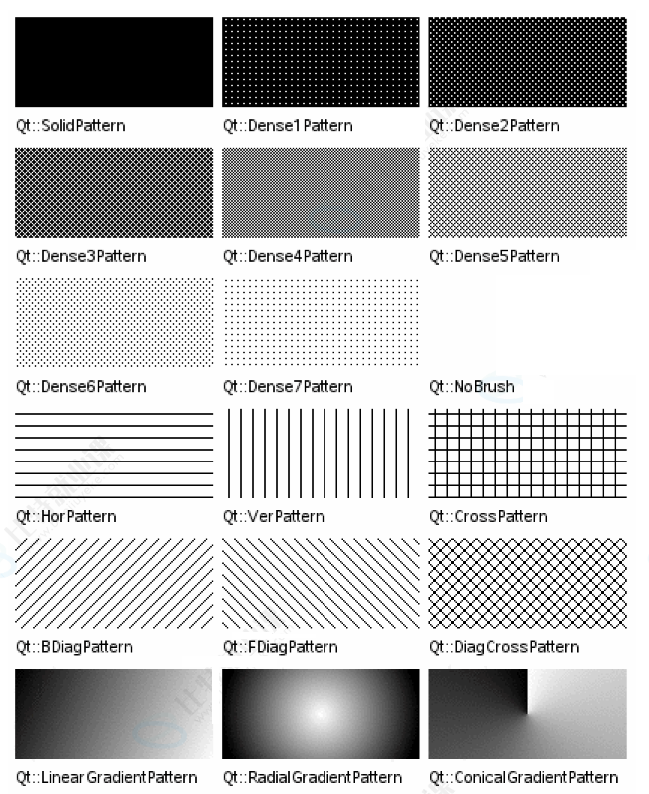

画刷主要是起到填充的作用的，能够设置渐变，颜色，纹理，样式等属性。先来看内置纹理的样式。

我们来设置一个圆形，同时给圆形给上填充。

画图片

同样也可以使用api画图来绘制图片，zaiqt中，提供了四个类来绘制图片。分别是QPixMap，QImage，QBitMap和QPicture。
四者的区别：
QPixMap该类型的图片用于在界面上的显示。
QImage该类型的图片主要是用于IO流，涉及网络数据传输，数据与磁盘进行交互等
QBitMap该类型继承QPixMap，可以理解为是特殊的PixMap图片，用的很少
QPicture该类型图片用于记录回放，在文件中记录的是操作。为什么要记录操作而不记录图像呢？因为如今有了60帧，120帧，直接记录图像这样数据就太大了，相反，记录操作就是字符串，空间上显示更值一些。

这里我们讲解QPixMap。

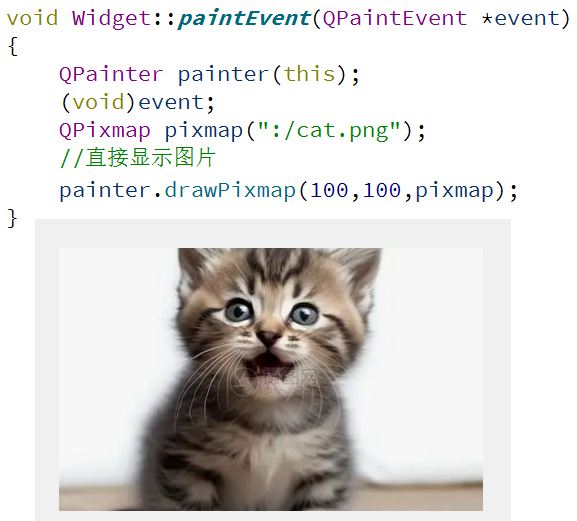

先试用qrc机制导入图片资源，再来写代码让其进行显示。

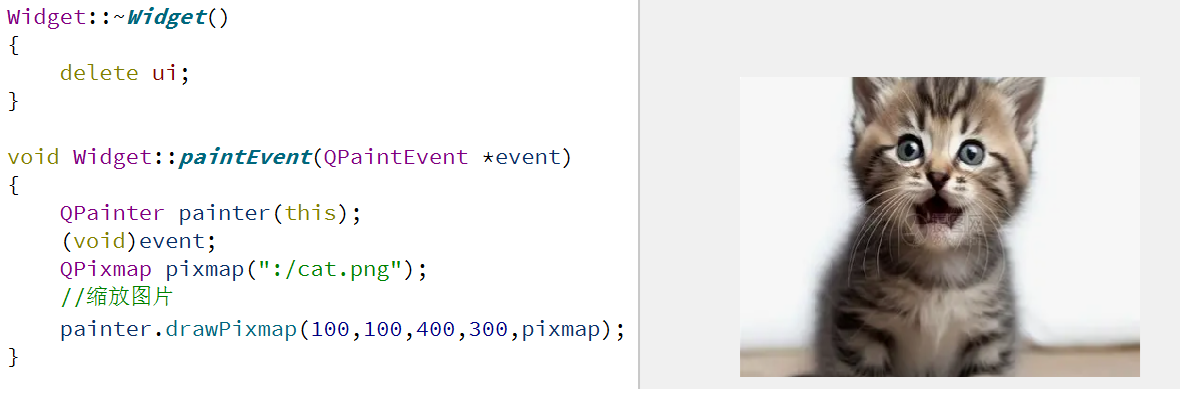

也是需要指定显示的位置，来进行缩放图片：

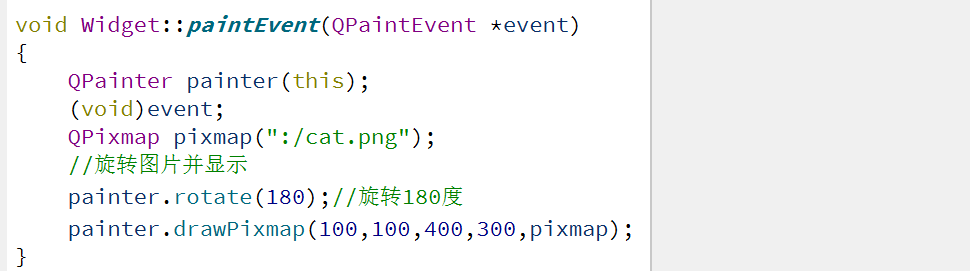

同样的，还可以旋转图片：

为什么旋转之后，右边的界面什么也没有呢？

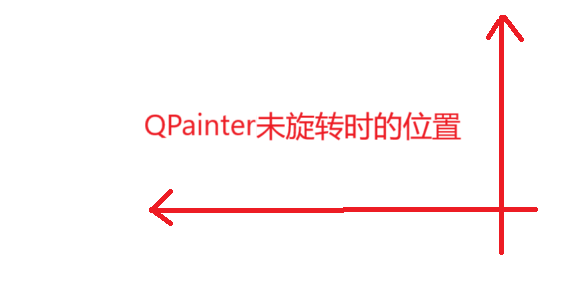

其实，旋转的本质是将QPainter进行旋转，即此时我们旋转了180度，此时小猫跑到了第二象限（未旋转时在第四象限），因为是顺时针旋转。

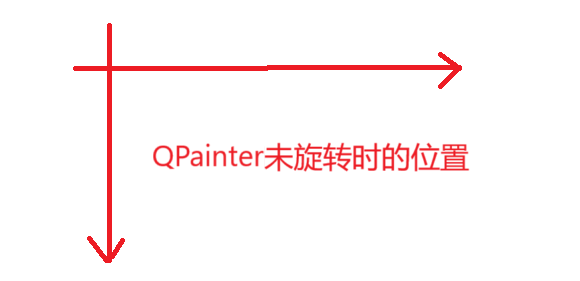

为什么QPainter初始在第四象限，在qt前面的学习我们提到过，显示器或QWidget控件的左上角是坐标原点。

而且，旋转QPainter的时候此时坐标轴也会跟着旋转，此时坐标轴就会变成：

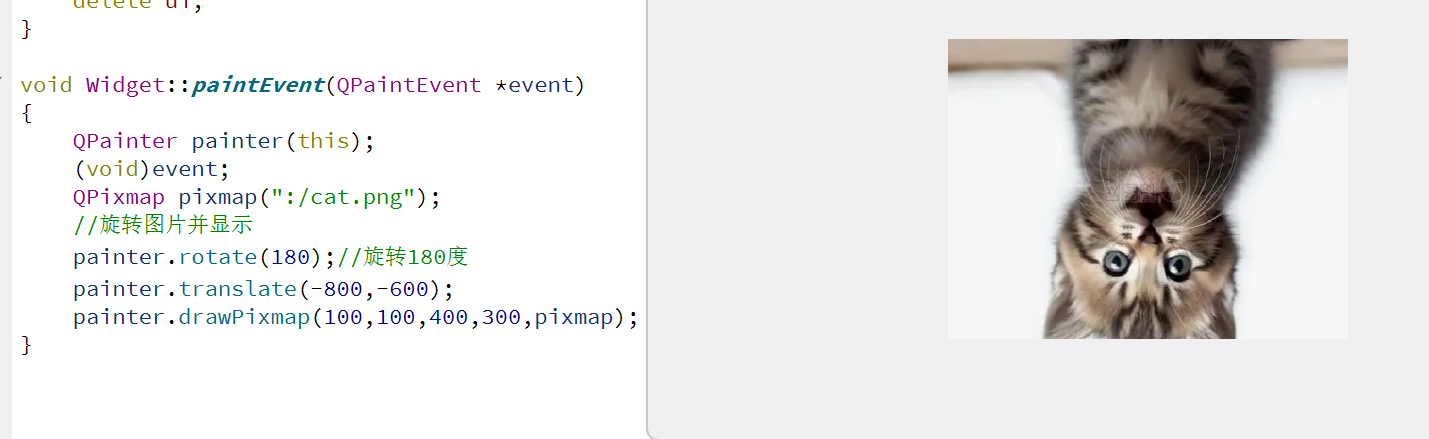

此时我们如果需要让图像显示，就需要移动坐标原点到(-800,-600)的位置，因为坐标轴旋转，移动方向就是负方向了，而且是往右下角移动，来看代码和最终结果：

此时旋转成功了。
