01 | 简 述
朋友们好，我是子正。
本篇笔记的内容是记述AD22的板框导入，自绘板框，以及原点设置；
上一篇文章回顾：《Altium Designer 22使用笔记(5)---PCB元件封装设计》；
02 | 环境描述

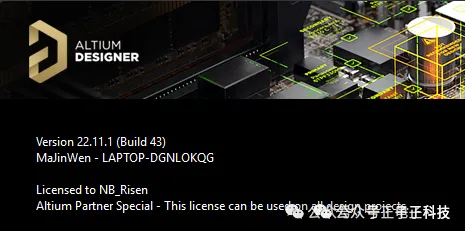

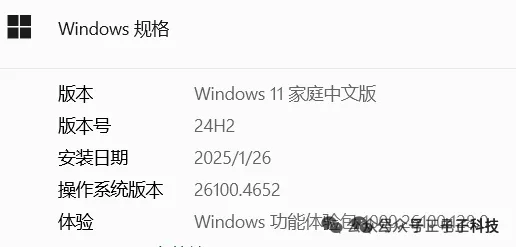

本次使用Altium Designer 22的运行环境及版本如下：
使用过程未安装任何插件，未修改任何配置文件、快捷键操作等；
03 | PCB各层含义
在PCB设计阶段正式开始前，需要预先了解一下PCB设计过程中各层的含义，只有清楚各层的含义才能正确放置各种元素。

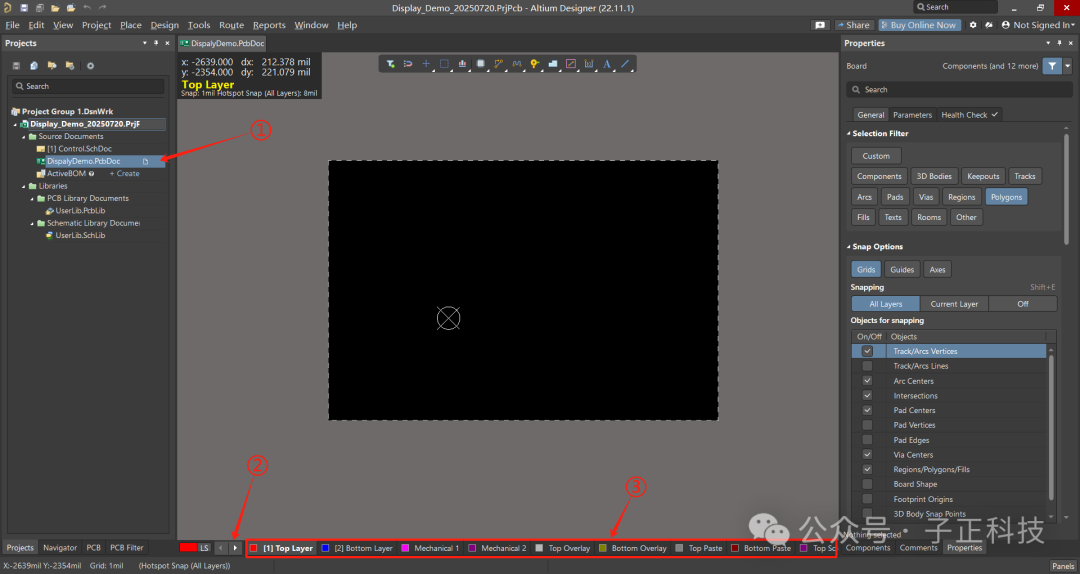

①、打开之前创建好的AD22工程，双击打开PCB文件，进入PCB编辑界面；
②、通过左、右两个箭头图标，移动各层显示；
③、各层的含义如下：
<top layer>：电气层顶层（顶层电气走线）；
<bottom layer>：电气层底层（底层电气走线）；
<mechanical_1>：机械1层（放置板框）；
<mechanical_2>：机械2层（放置V形槽之类的异形槽）；
<top overlay>：顶层丝印层（顶层字符）；
<bottom overlay>：底层丝印层（底层字符）；
<top paste>：顶层助焊层（常说的顶层盖油，过孔一般都是盖油）；
<bottom paste>：底层助焊层（底层盖油）；
<top solder>：顶层阻焊层（顶层开窗，像贴片元件的焊盘，需要开窗）；
<bottom solder>：底层阻焊层（底层开窗）；
<drill guide>：过孔引导层（未使用过）；
<keepout layer>：禁止布线层；
<drill drawing>：过孔钻孔层（电气钻孔层）；
<multilayer>：复合层(放置分立器件的通孔焊盘，也可以用来放置定位孔)；
04 | DXF板框导入
本小节的内容为 AD22 导入DXF板框的流程；
DXF文件是由CAD生成的，关于如何使用CAD制作板框可以参考：《一文学会《使用Auto CAD2020绘制Allegro PCB板框》》；
关于CAD 2020的安装可以参考：《Auto CAD2020---安装教程》；

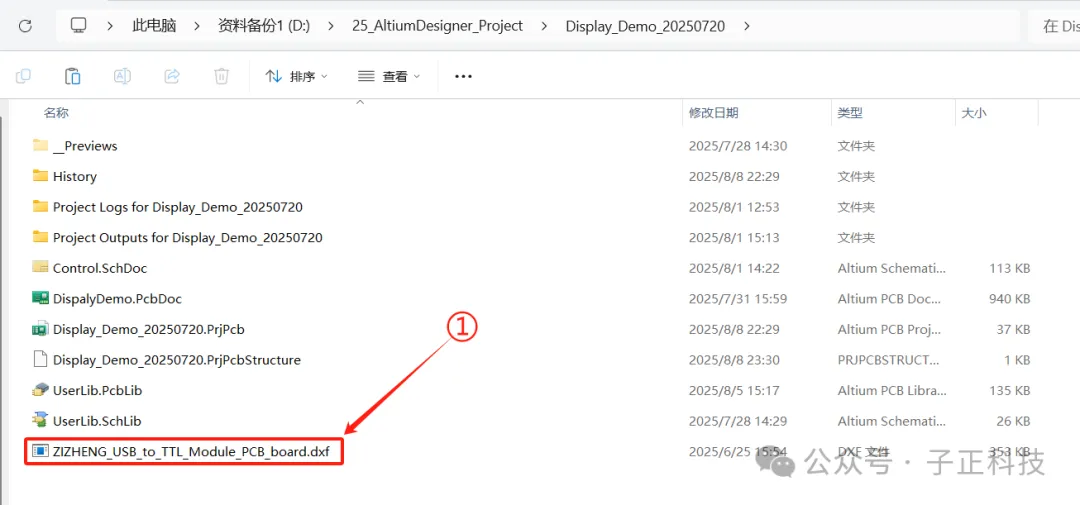

①、使用CAD生成DXF文件，并放置在AD22工程目录下；

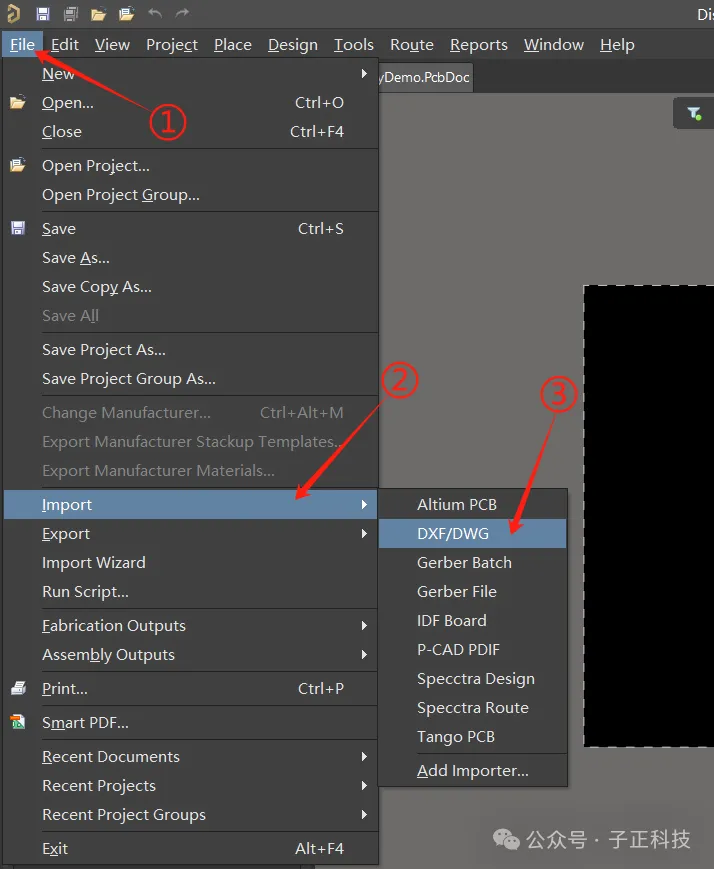

①②③、按照顺序打开DXF导入页面；
①②、选择准备好的DXF文件，并打开；

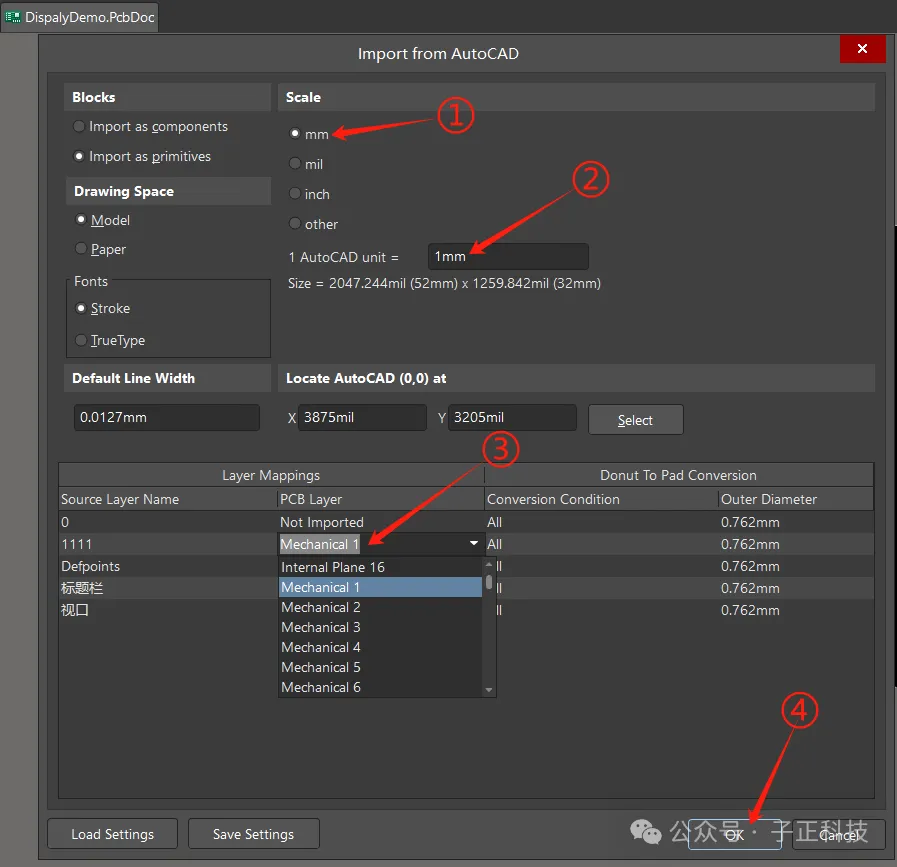

①、选择尺寸，DXF是按照单位mm进行设计的，那么此处就要选择mm，既与DXF单位一致；
②、比例尺，一般设计板框时都是按照mm为单位，1：1进行设计，所以保持默认即可；
③、将板框所在的图层进行映射，因为导入的是板框，所以我们要选择mechanical_1层；
④、设置完毕，点击OK；

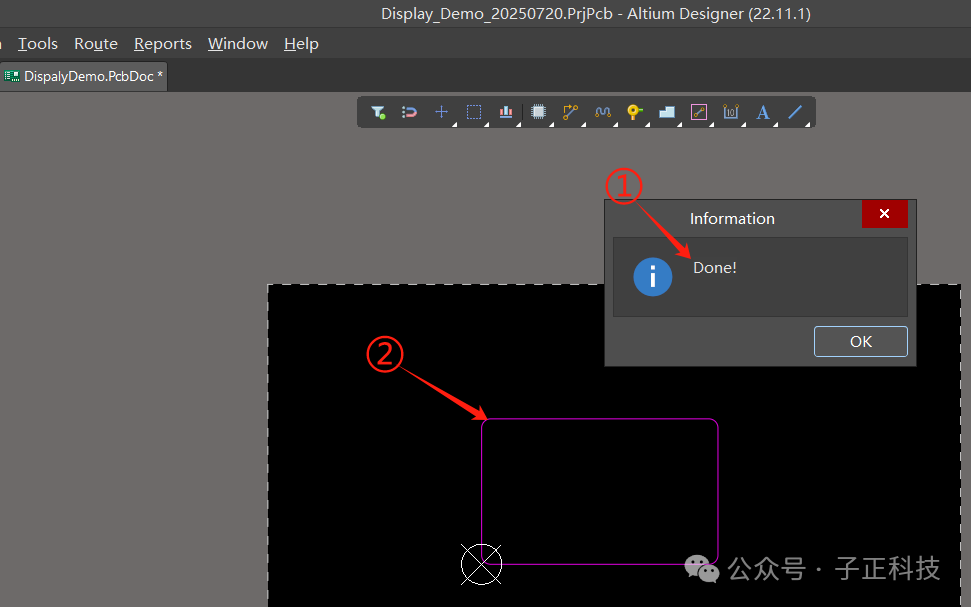

①②、表示导入成功；
①、左键框选刚导入的板框；(切记导入的板框一定是一个封闭的图形)
②③④、按顺序选择在 设计->板子形状->按照选中对象定义，即完成板框定义；

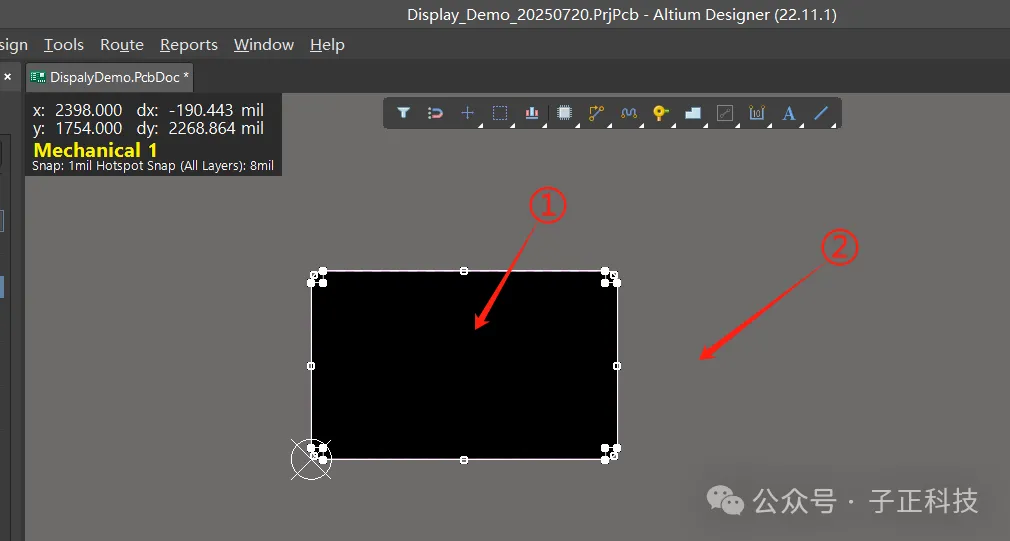

①、黑色区域即板框工作区，布局、布线在此处；
②、灰色即板外非工作区；

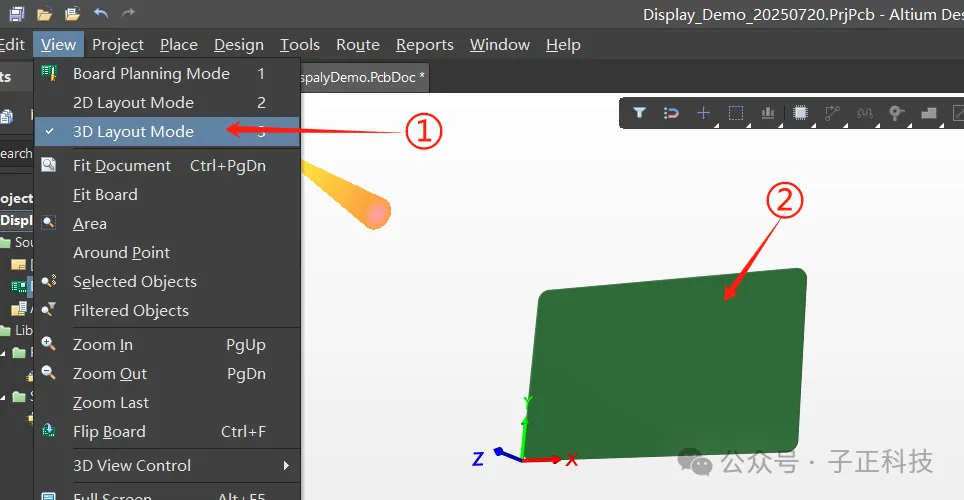

①②、进入3D模式可以看到我们导入的板框PCB形状；
至此，DXF板框导入完毕。
05 | 自绘板框
本节内容为使用AD22自带工具绘制板框；

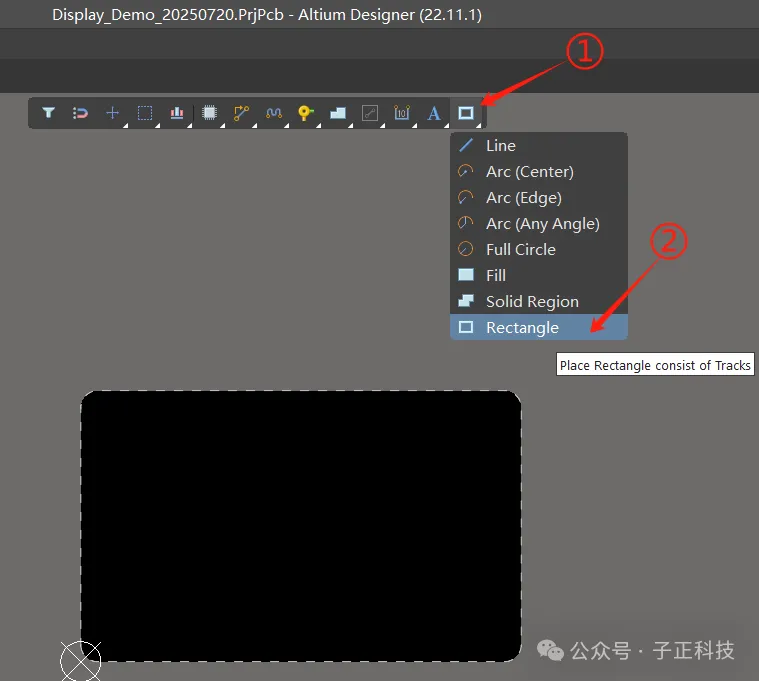

①、右键打开绘图工具选择；
②、选择放置矩形；

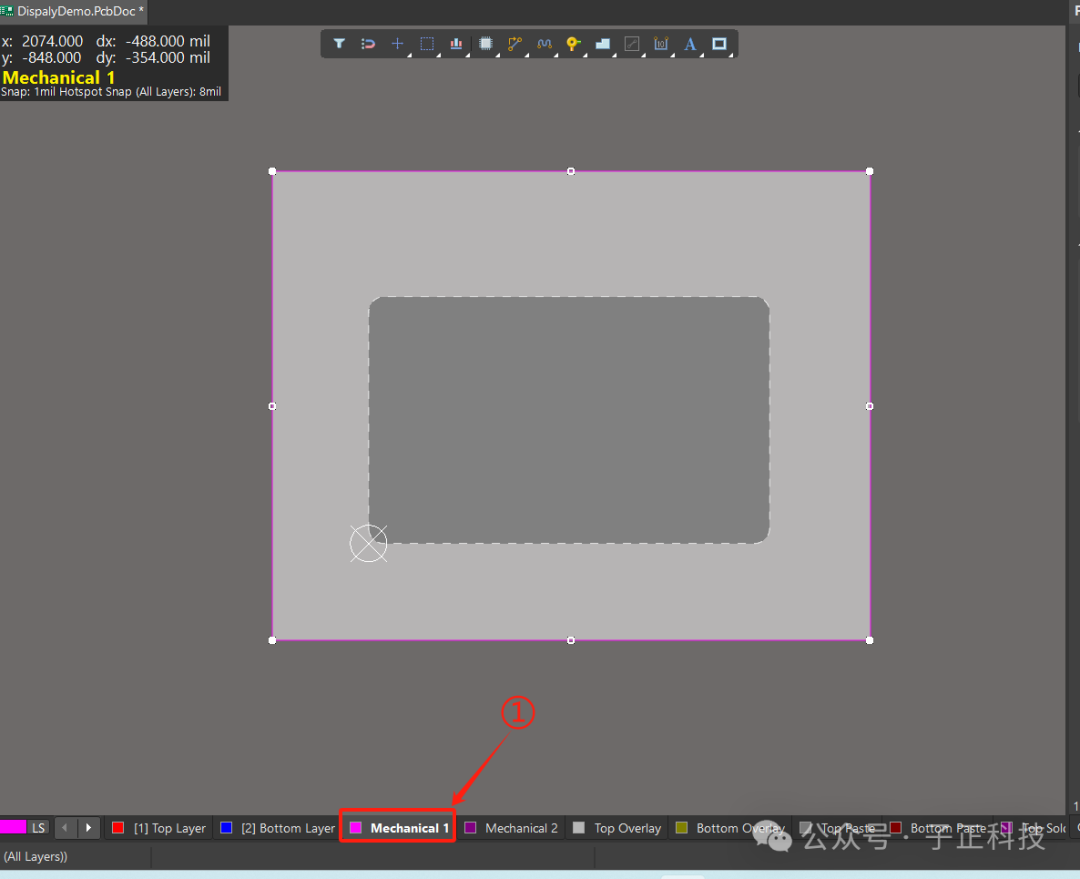

①、注意要绘制在mechanical_1层；

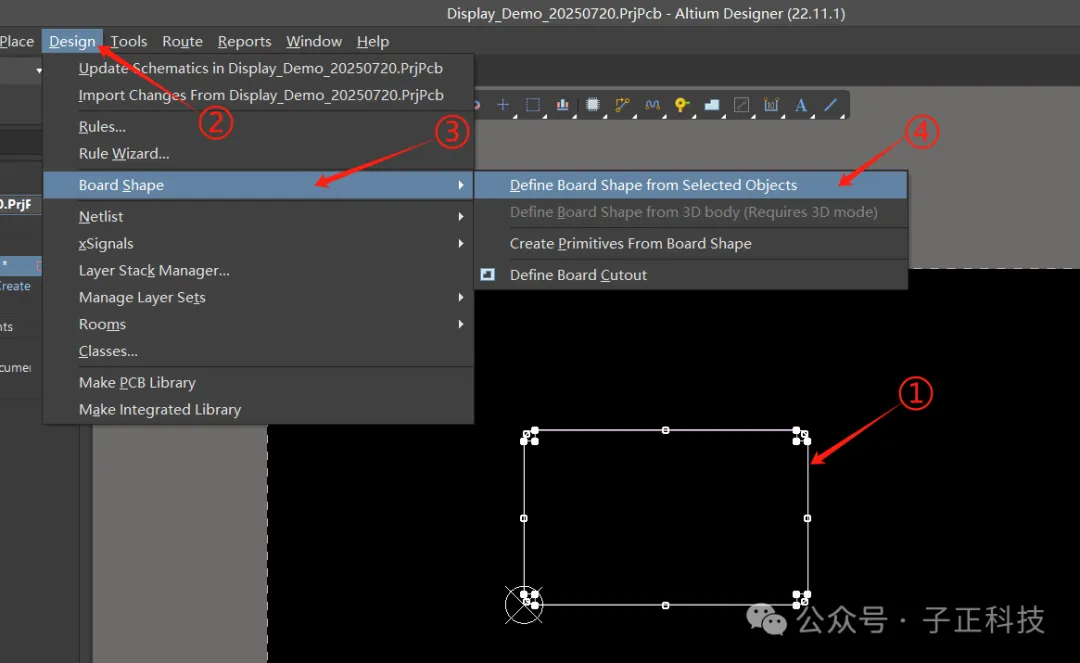

①②③、同理，按顺序选择 设计->板子形状->按照选中对象定义，即完成板框定义；

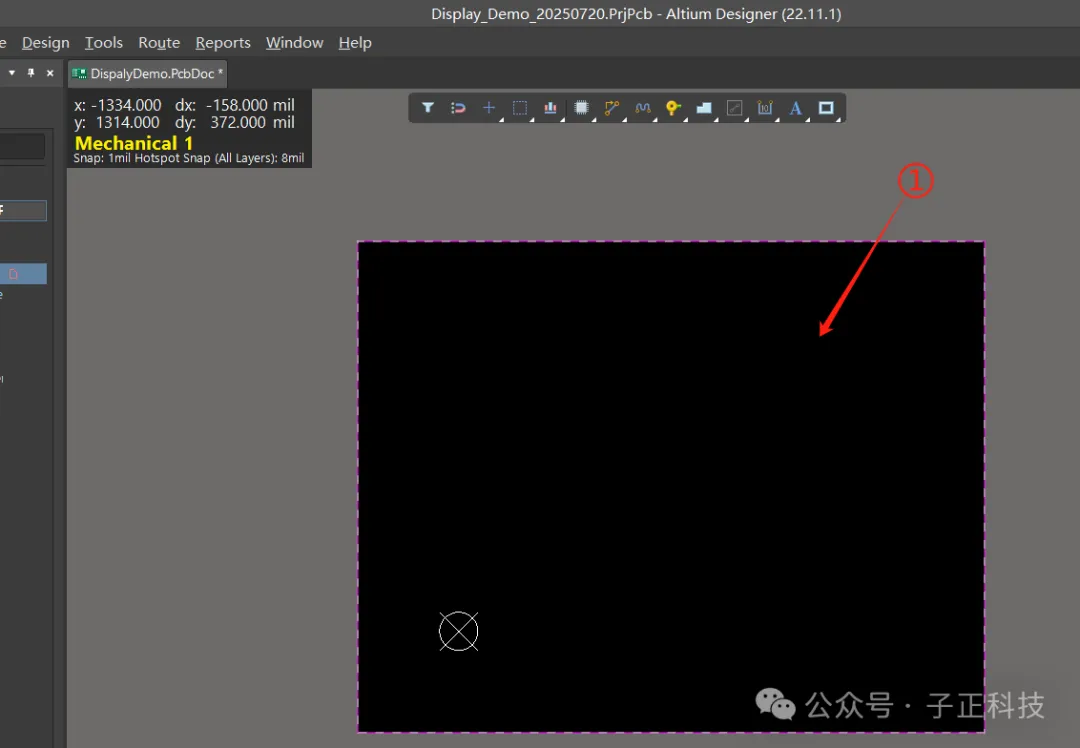

①、可以看到此时已经修改成新的板框；（当然也可以使用工具中的线、圆形等绘制工具设计板框）
这里还是推荐使用CAD绘制板框，毕竟CAD绘制异形板框、倒角等方面更简单；
至此，使用AD22自带工具绘制板框介绍完毕。
06 | 设定原点
本小节内容是在加载完板框后重新进行原点定位；

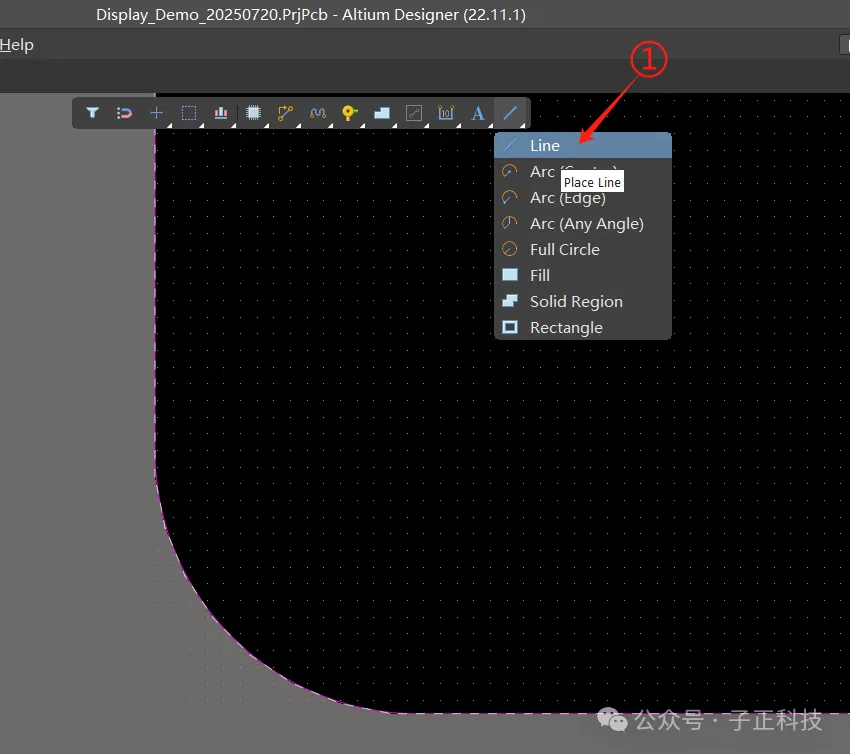

①、首先将板框的左下角放大，右击选择画线工具；
①②、沿着板框线画出两条辅助线；画线时光标会自动吸附到板框线上；

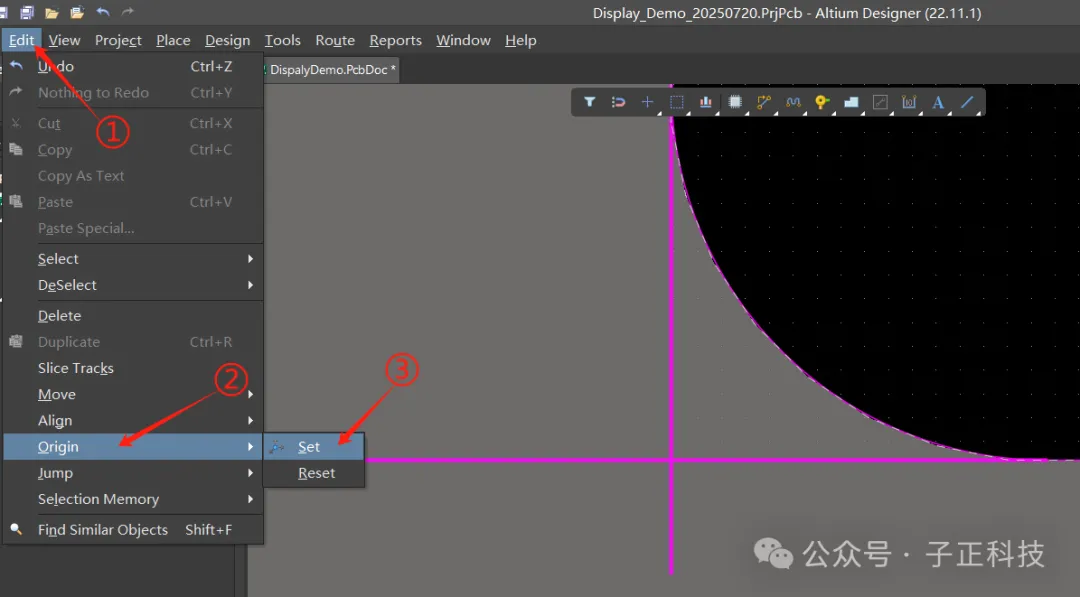

①②③、按照顺序操作，选择放置原点；(RESET表示重置原点)

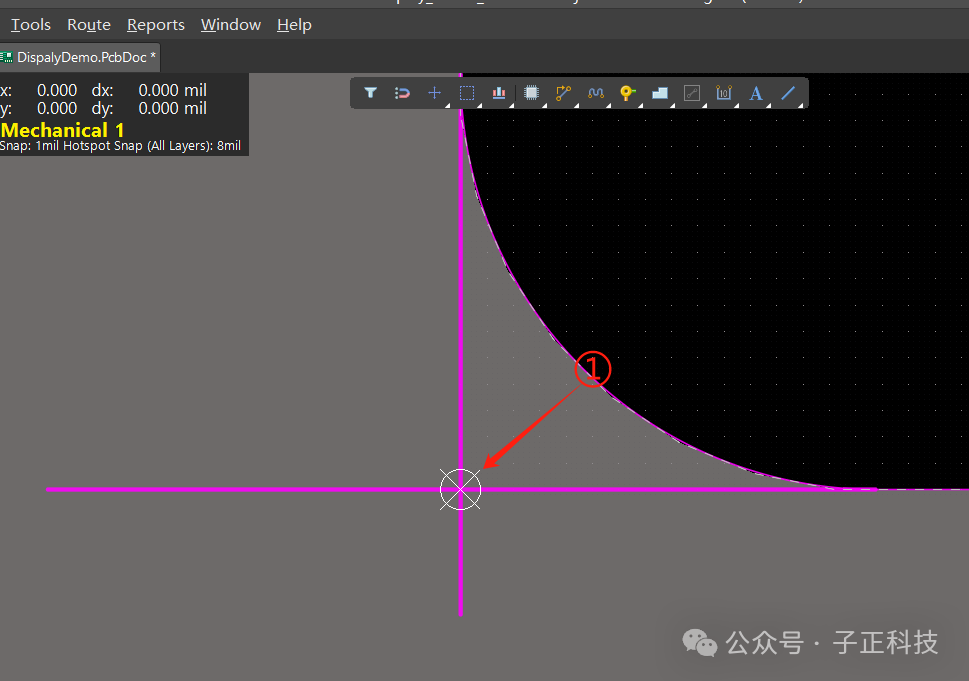

①、放置时，光标移动到辅助线交叉点会自动吸附，左键放置即可；放置完毕后可删除辅助线；
至此，原点放置完毕，后续的布局的位置信息均是参考这个点进行。
07 | 总 结
从本篇笔记开始，我们正式进入PCB设计阶段，吸取前面两篇笔记的教训，尽可能缩短篇幅，以免显得臃肿，影响学习积极性；
下一篇笔记将记述如何导入网表，如何设置层叠等内容。
