高标准农田建设—用ZDM画钢筋图并标注

"这周画了一周的单体图，高标准农田评审时，专家要求不能画典型断面。所以很多图要补充。今天画了一个简易渡槽的配筋，做个简单的分享。感兴趣的可以参考。"

1、ZDM画钢筋图

ZDM的安装，这个在以前就分享过，还没有下载的朋友去看这篇文章《高标准农田建设软件选择ZDM》

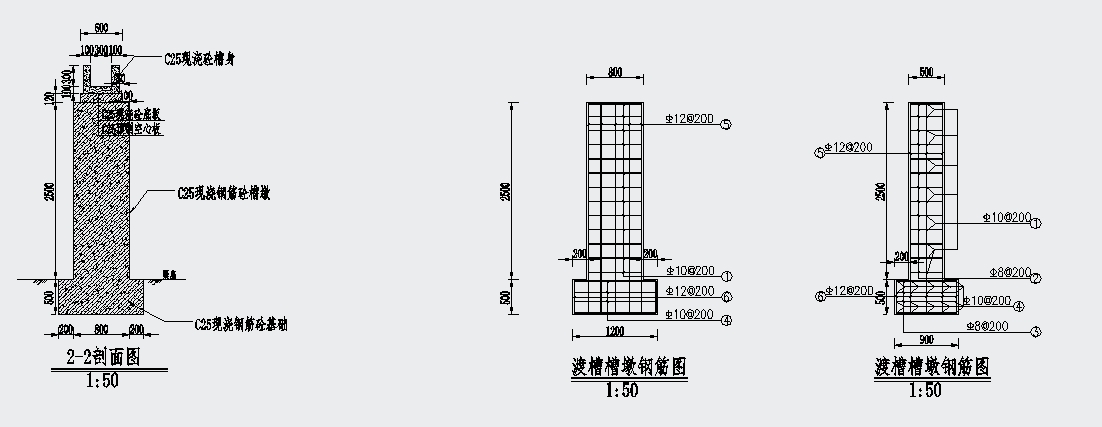

接下来就可以开始画复杂水工单体之旅了。我们要实现下面的渡槽的钢筋布局与标注。

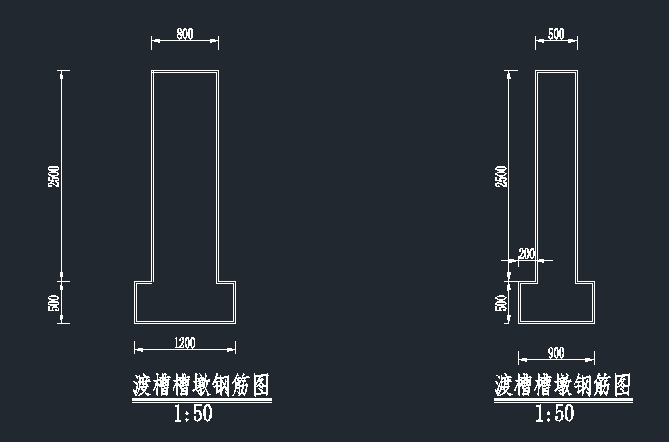

首先：先将外围的轮廓线画好，也就是从头切到尾、从左切到右的剖面，根据钢筋保护层设置的为25mm，先偏移25mm。

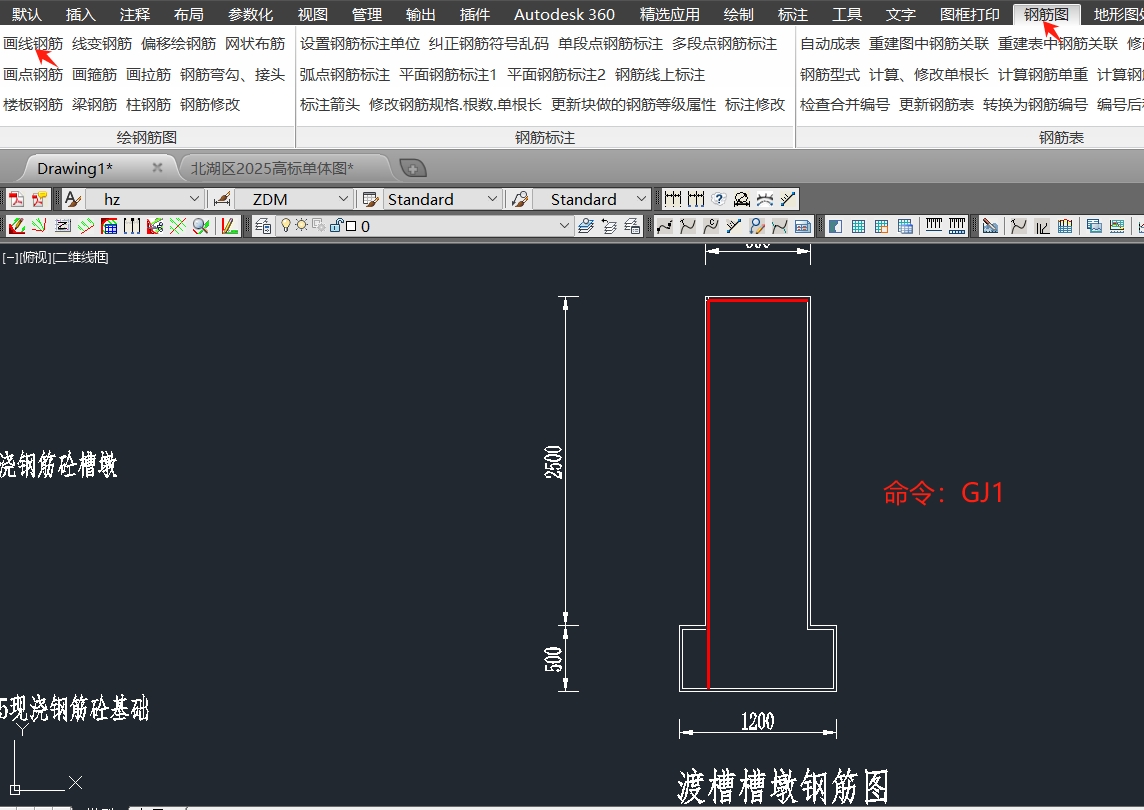

输入命令GJ1或者点选钢筋图—画线钢筋，设置钢筋的线宽与绘图比例。即可画线钢筋。画好一根后，平行的钢筋，根据间距偏移（OFFSET）即可。

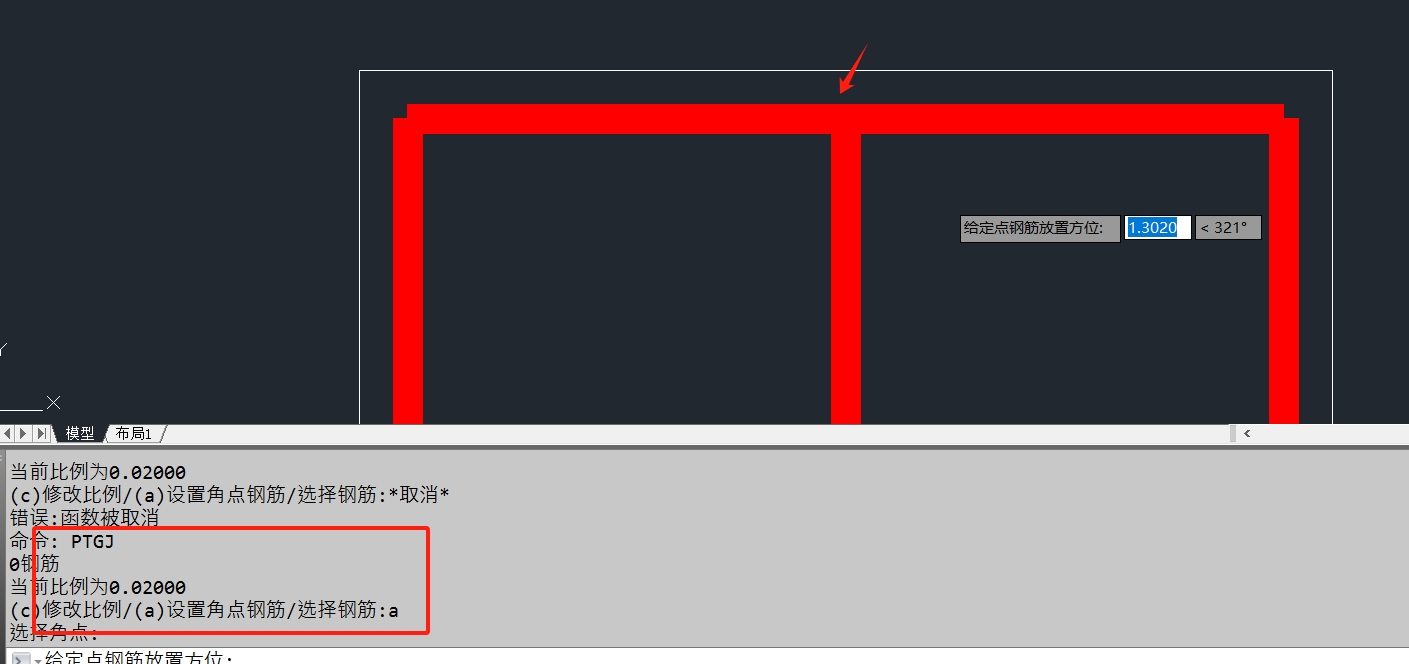

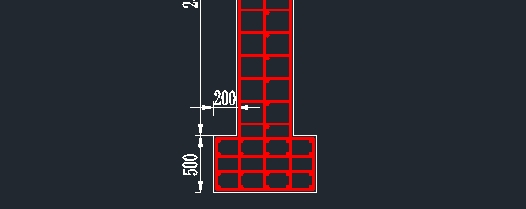

画点钢筋，输入命令PTGJ或者钢筋图—画点钢筋，点钢筋都在角点，输入a—给定角点钢筋的方向（右上、右下、左上、左下）。输入一次命令即可将所有角点弄好。

通过上面的步骤，将钢筋砼的内部钢筋布置先绘制好，接下来就分编号进行标注。

2、钢筋标注

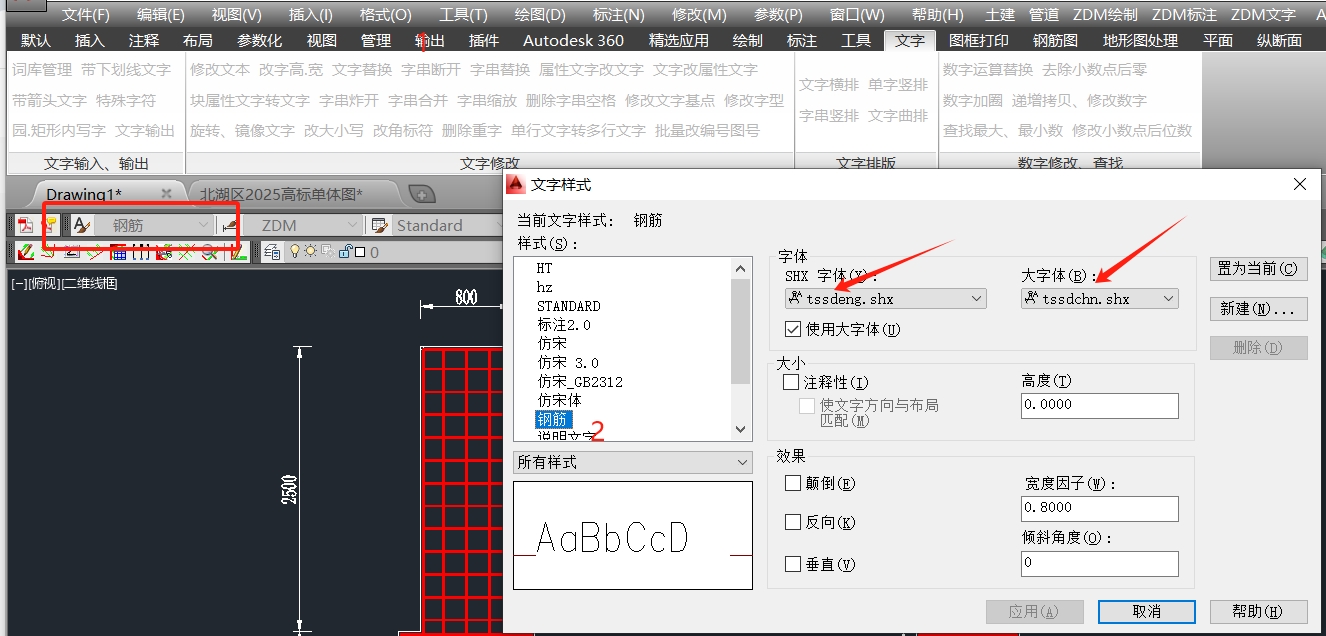

凡是图中描绘的钢筋，根据直径大小跟长度进行编号分类。要有一定的空间想象能力。此外钢筋的符号特殊，这里还得安装字体。在格式下——文字样式——新建钢筋字体样式——并将其置为当前文字样式。字体设置如下：

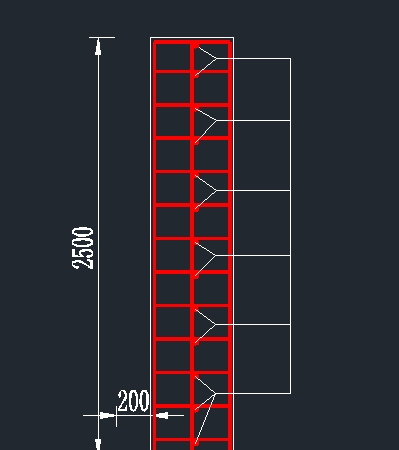

先进行点标注，输入命令CBZ或者钢筋图—单段点钢筋标注，我们先将引出线先标好，后续再集中引出标注。

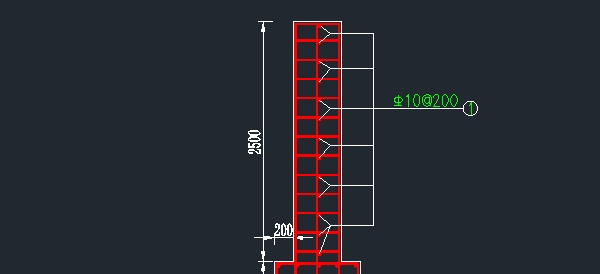

接下来从中间继续输入CBZ，选中间的线，将引出线延长一些。选择相应的对象，设置字高，给出标注左起点的位置，回车就弹出钢筋设置，包括根数、直径、间距、长度等等。。。，确定好后给出钢筋编号。

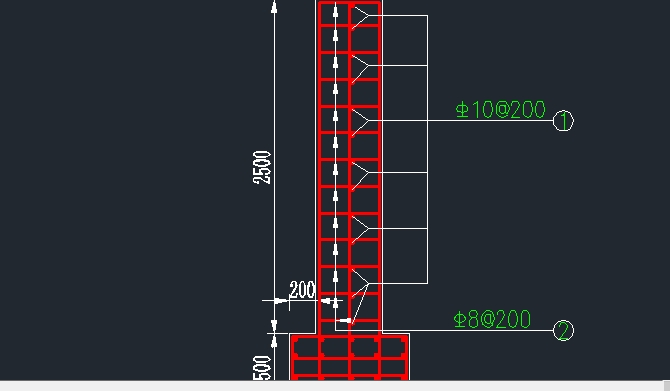

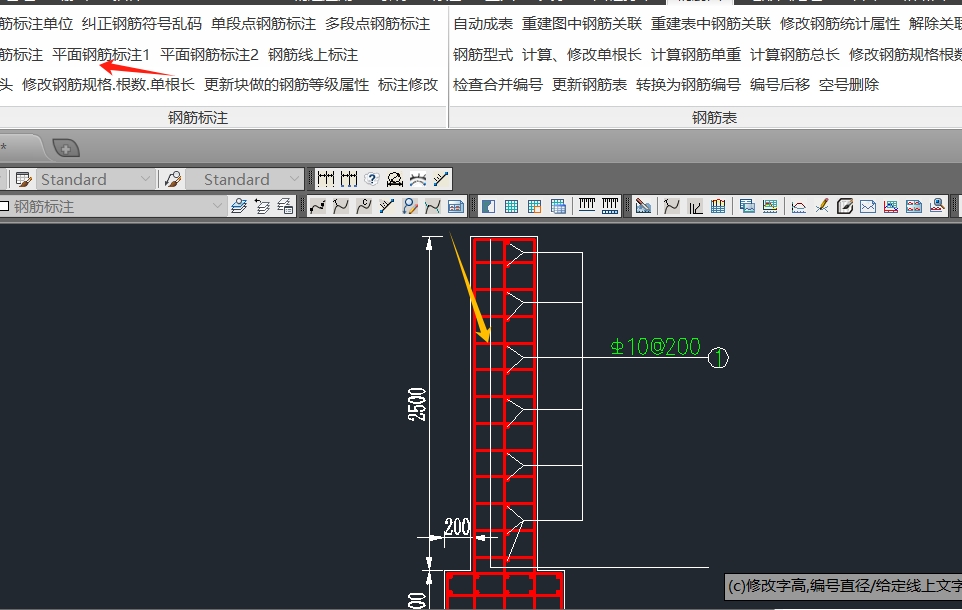

点钢筋标注好后，就标注线钢筋。输入命令PGJBZ或者钢筋图—平面钢筋标注1，保证标注线与要标注的线都相交穿越，以最后一条线钢筋为终点，引出线，后续的编号跟点钢筋一样操作。

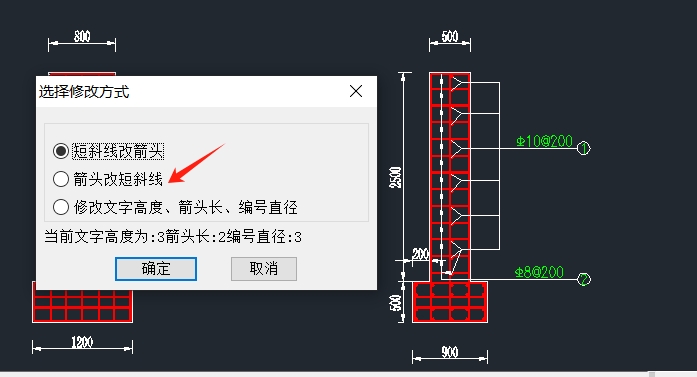

我们可能习惯用斜杠，输入命令CHGJBZ(改变钢筋标注），选择箭头改短斜线即可。

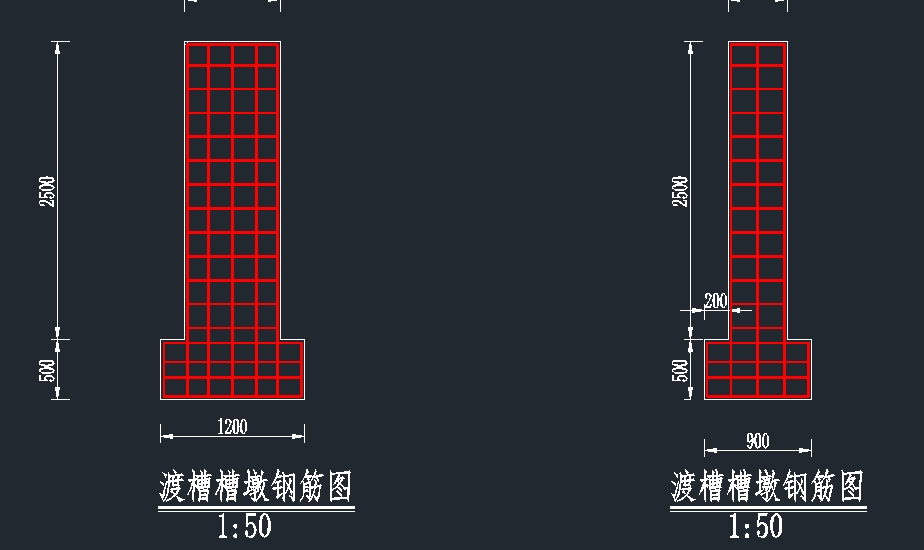

如此这般重复剩下的钢筋标注，我们即可获得配筋图。当然，如果所有的配筋的参数都详细设置好，我们是可以直接输出钢筋配置表的。
