低压电工-------元器件认识

一.导线

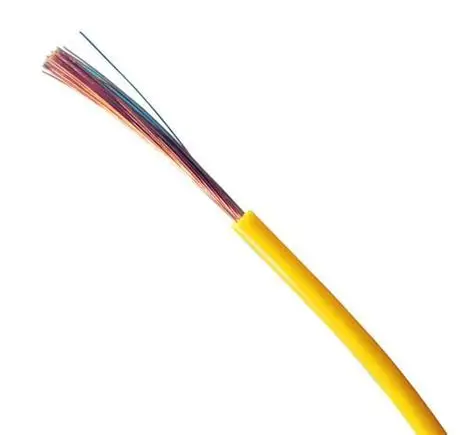

1.作用:用来连接各种元器件

二..空开-断路器

1.符号：QF

2.种类:3P  2P等:

3.图形符号:3P 1P

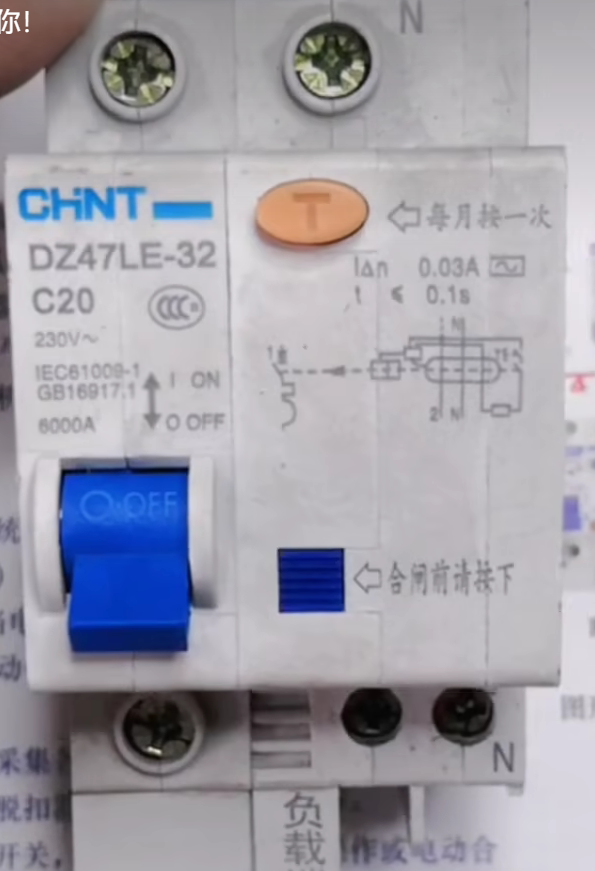

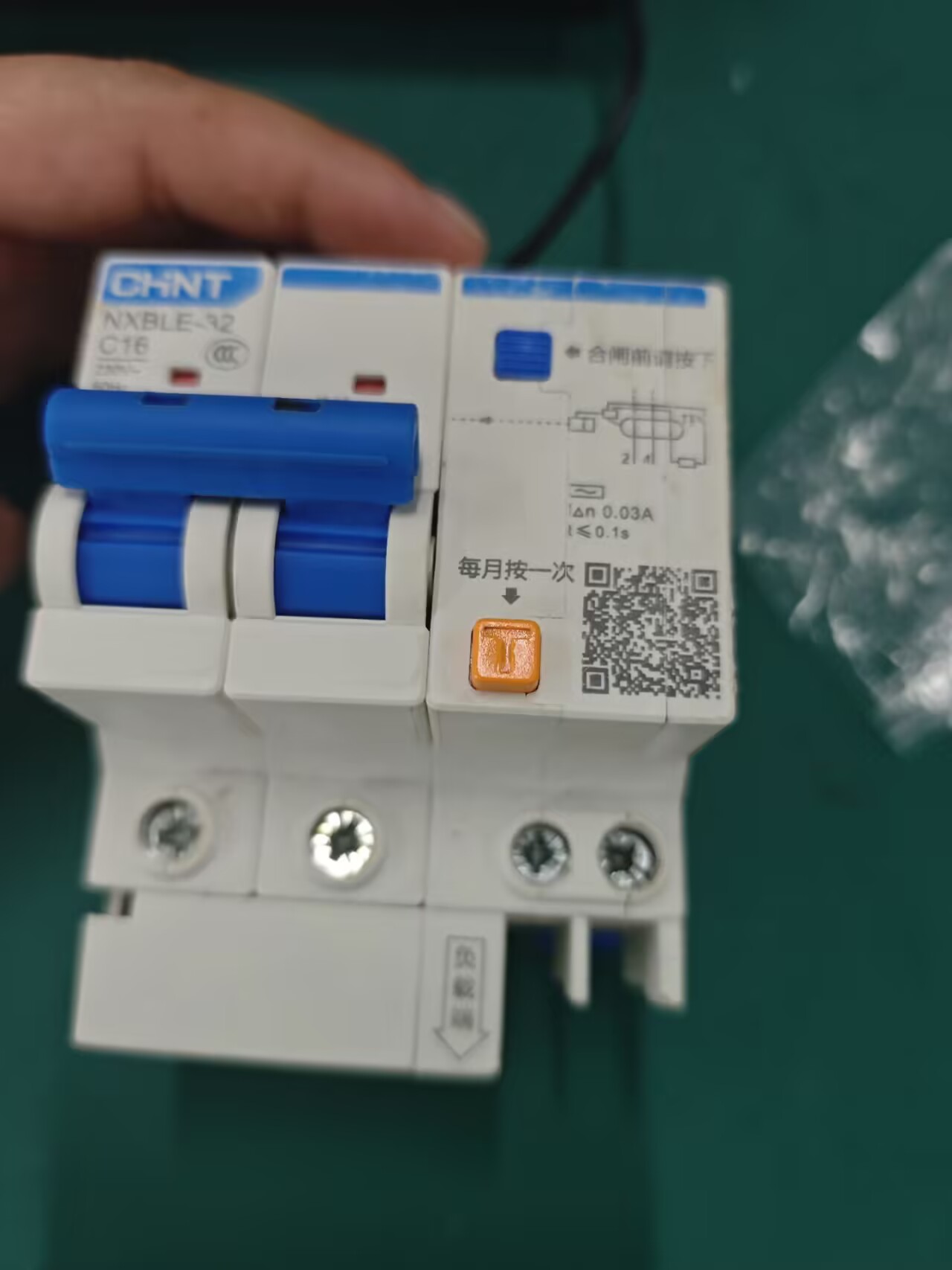

4.漏电断路器:

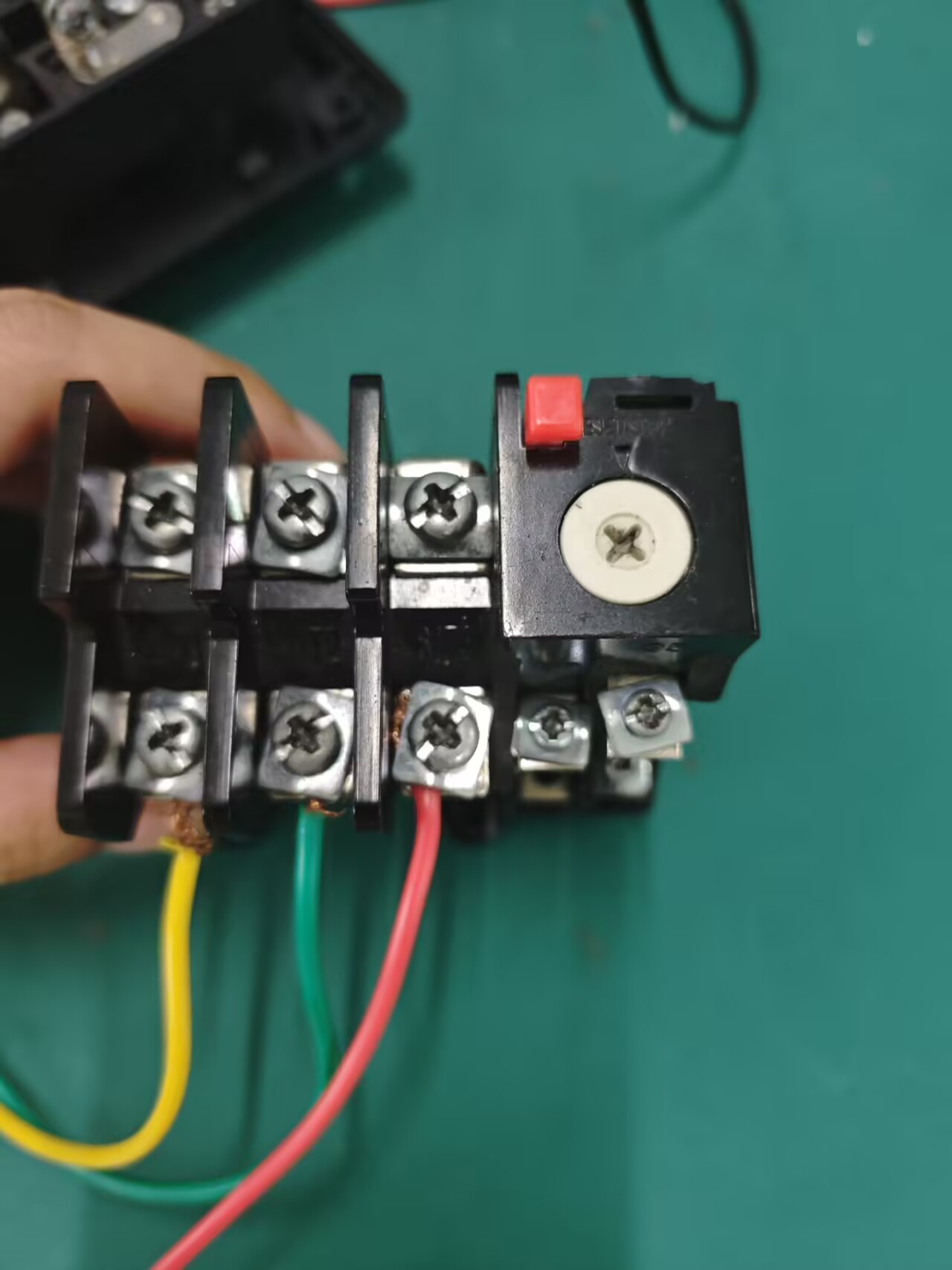

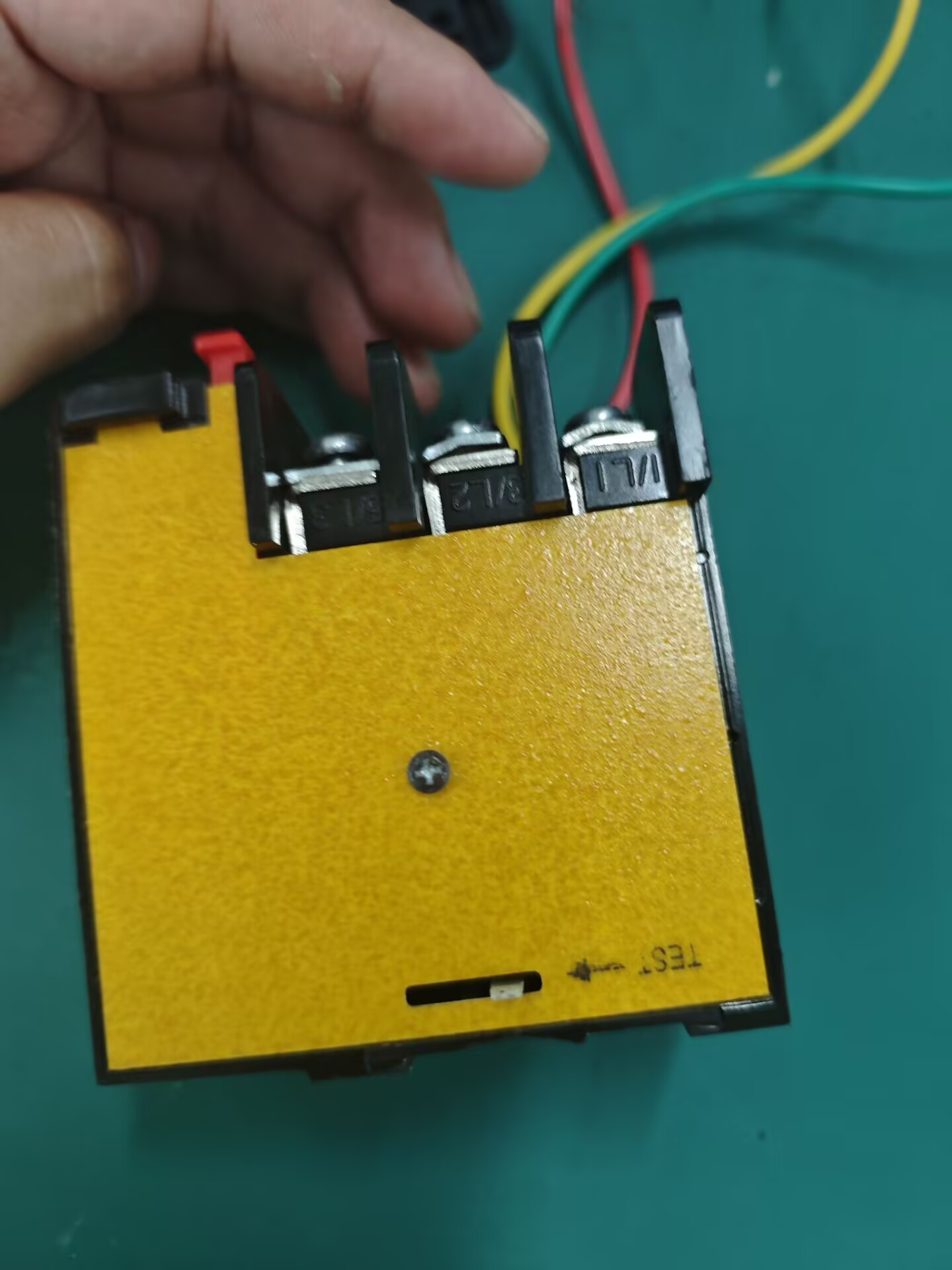

三. 热继电器

1.六个端子

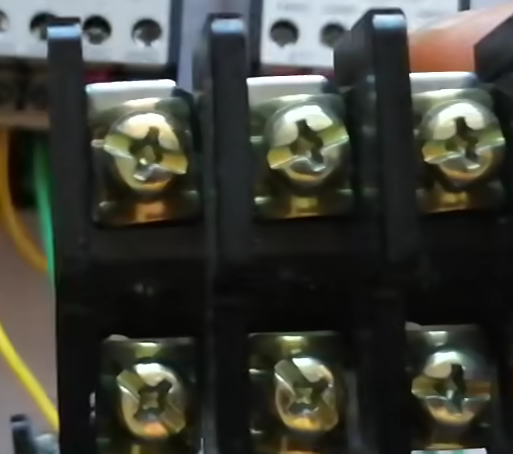

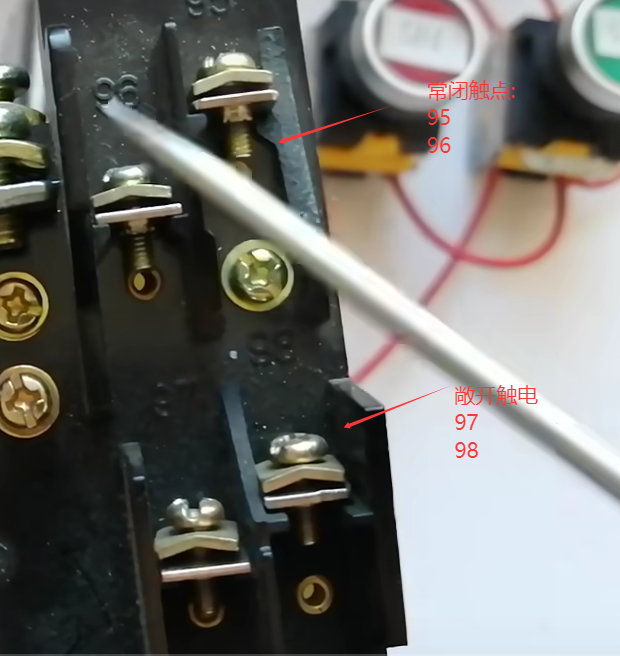

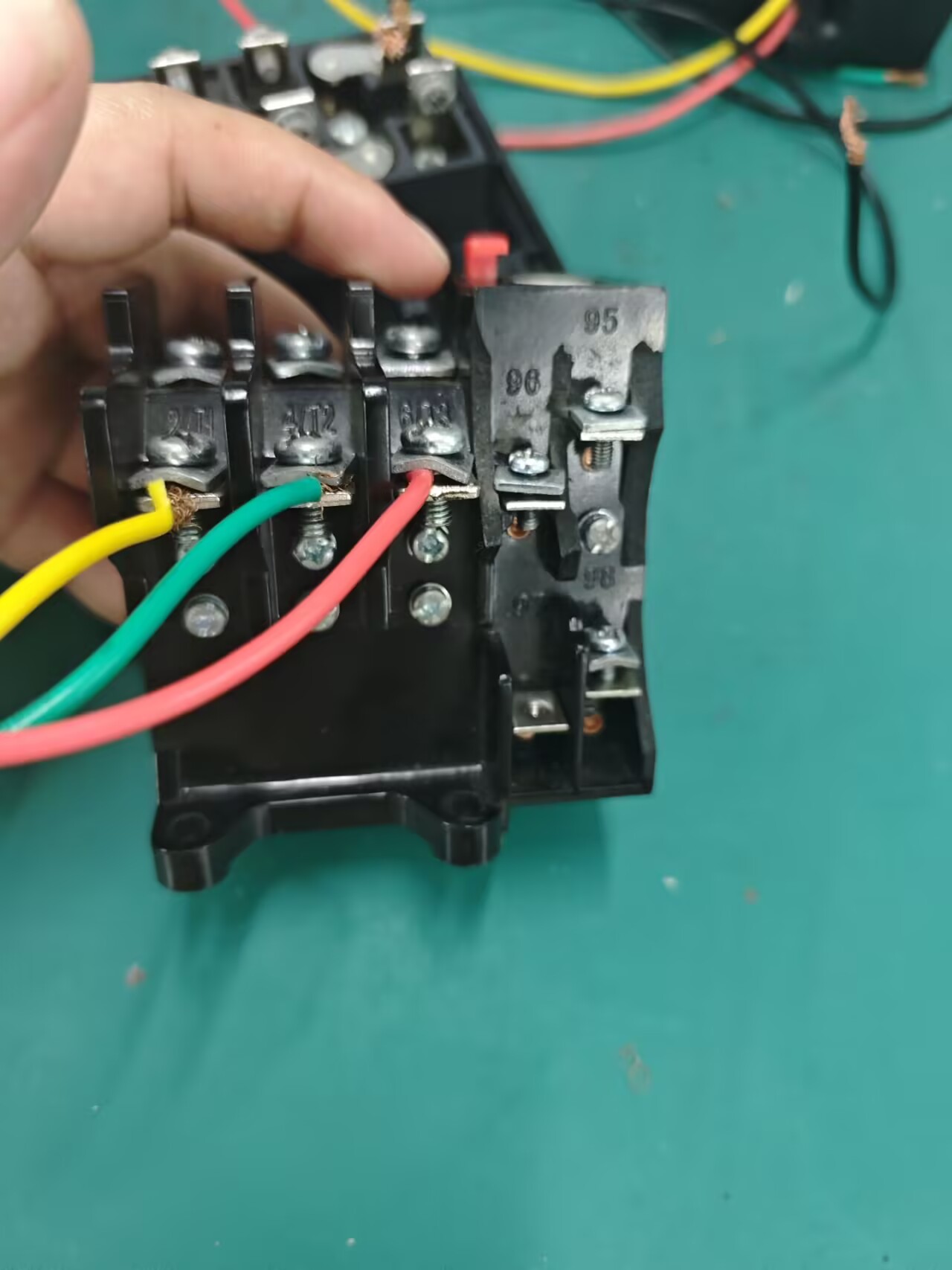

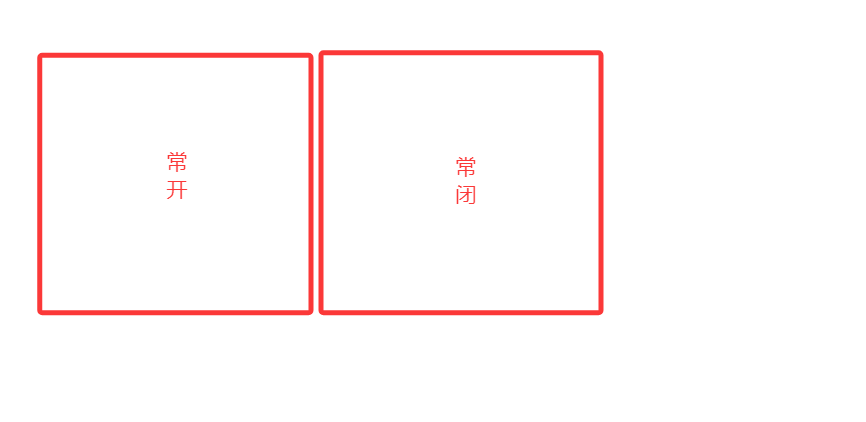

2.常开触电和常闭触点

3.触点接在控制回路中

4.符号FR

5.控制电流

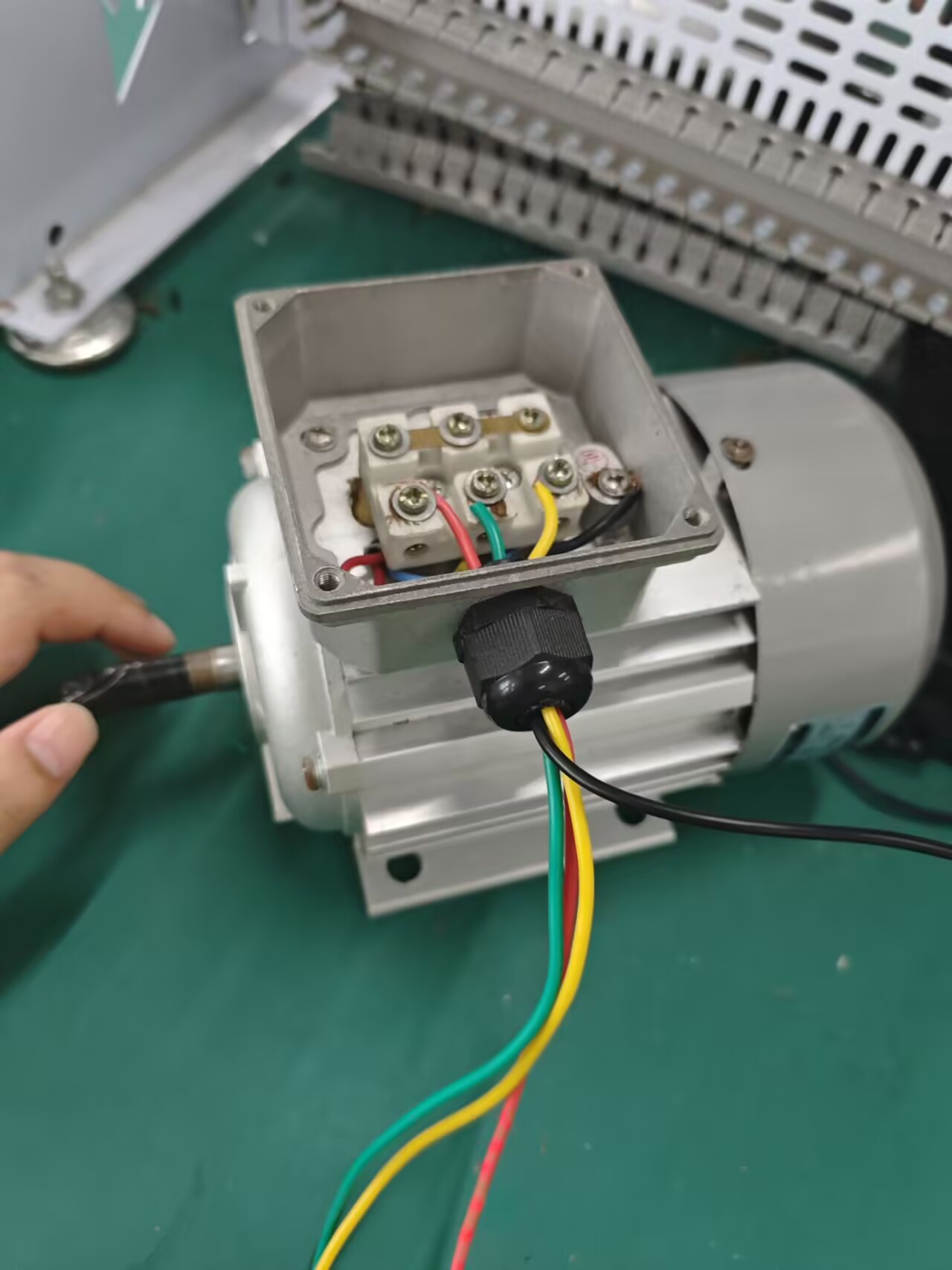

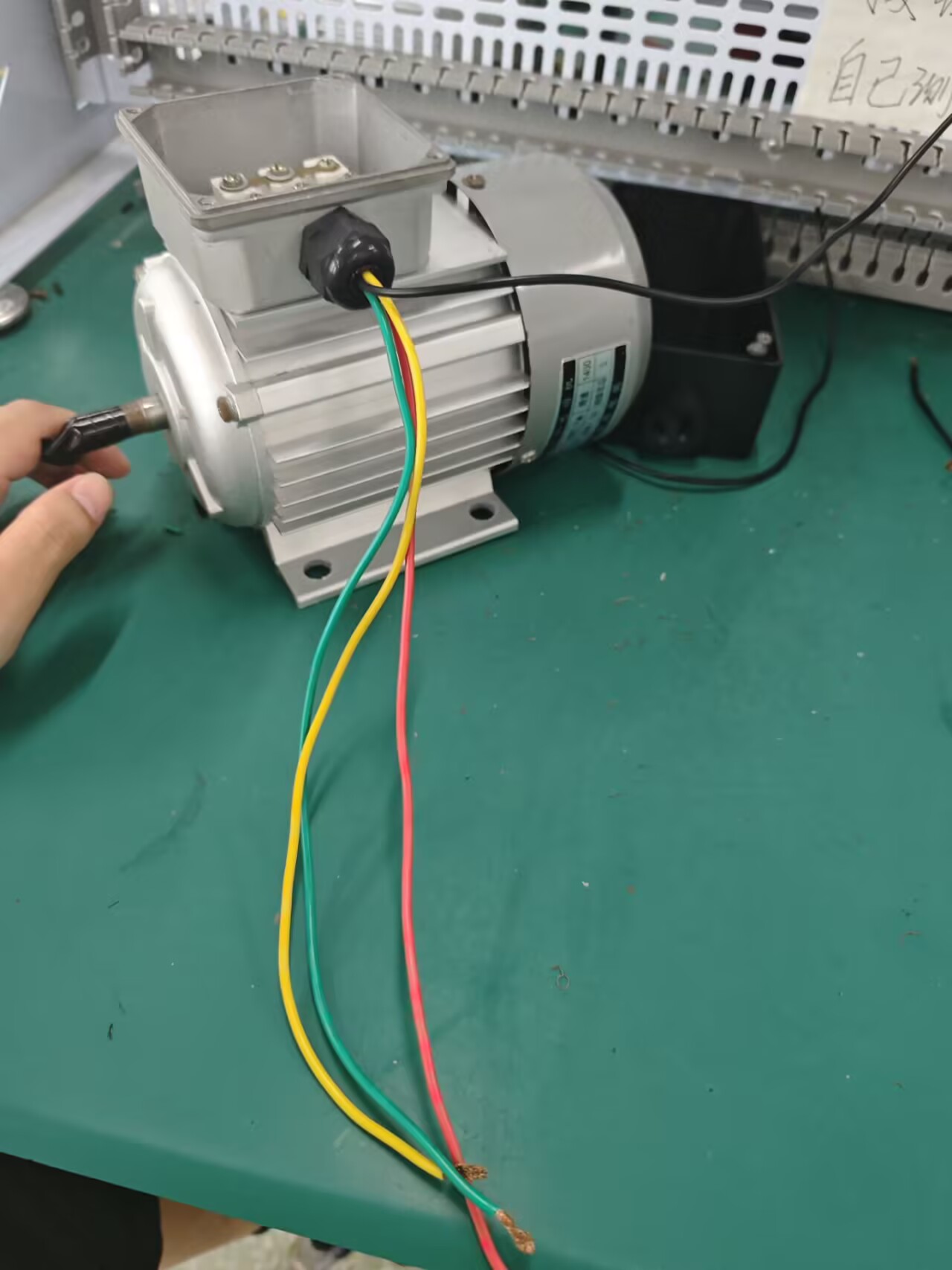

四.三相电机

1.转子和定子

(1)转子  定子组成

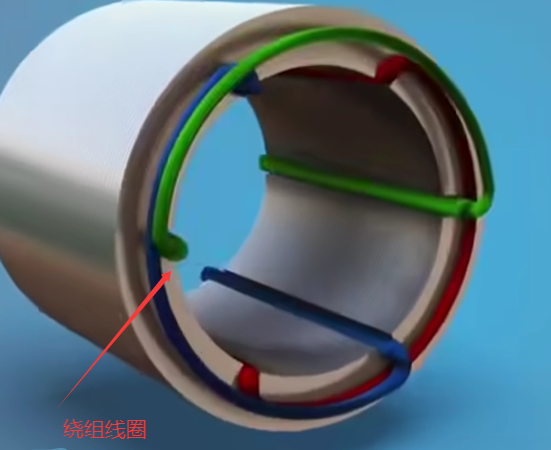

转子主要由绕组线圈组成

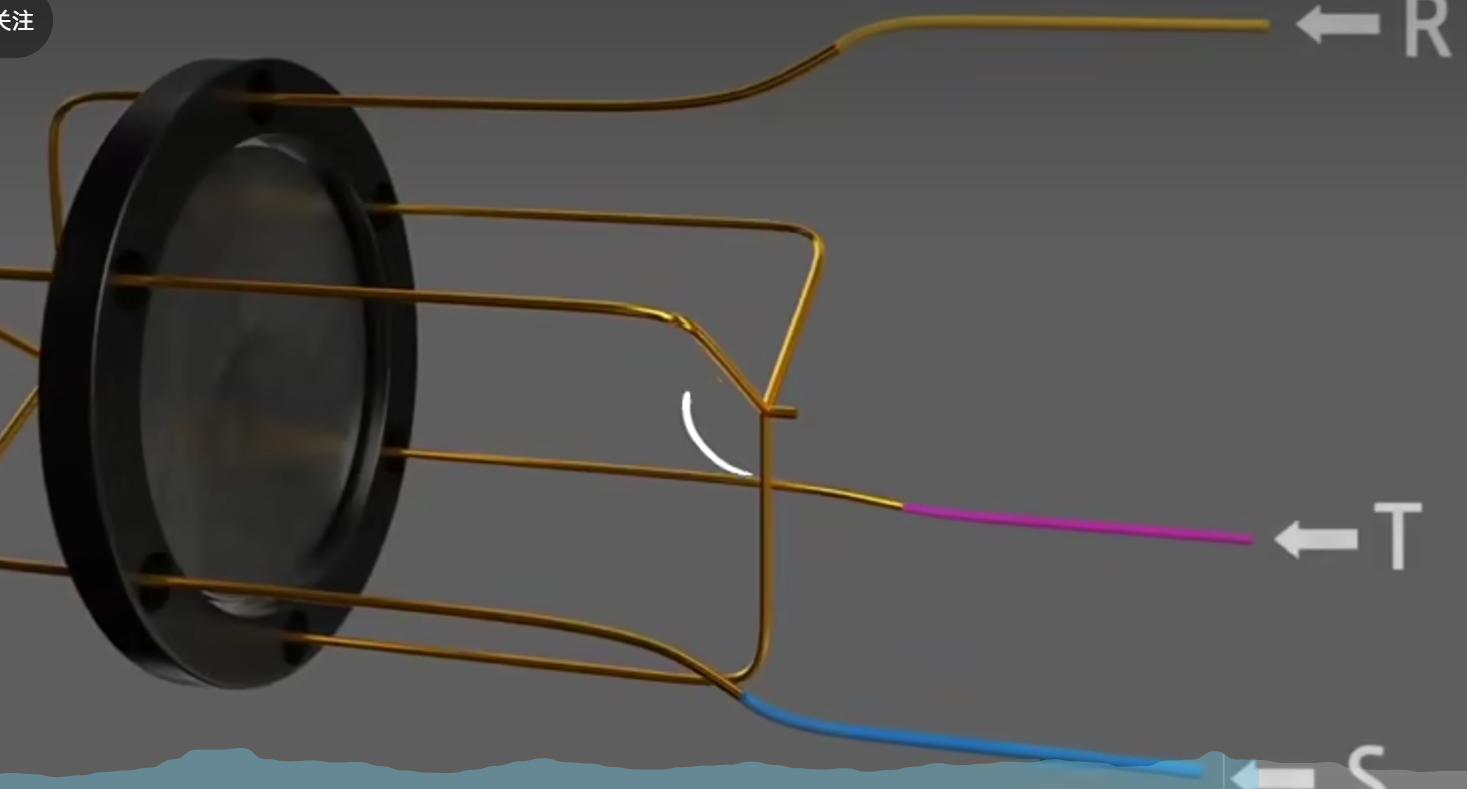

(2)形成一个旋转磁场

随着电流的变化,力也不断地发生变化

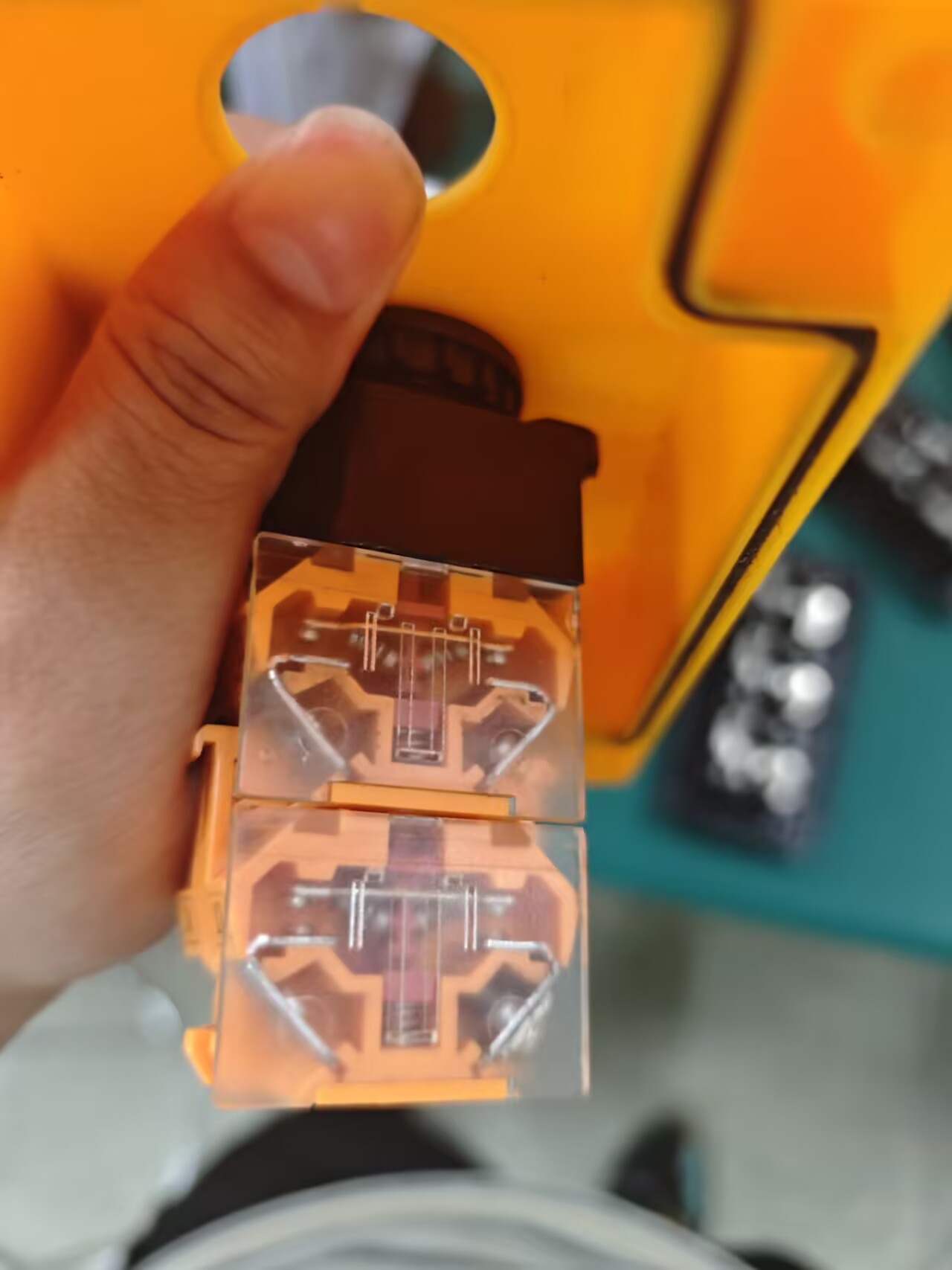

五.开关2

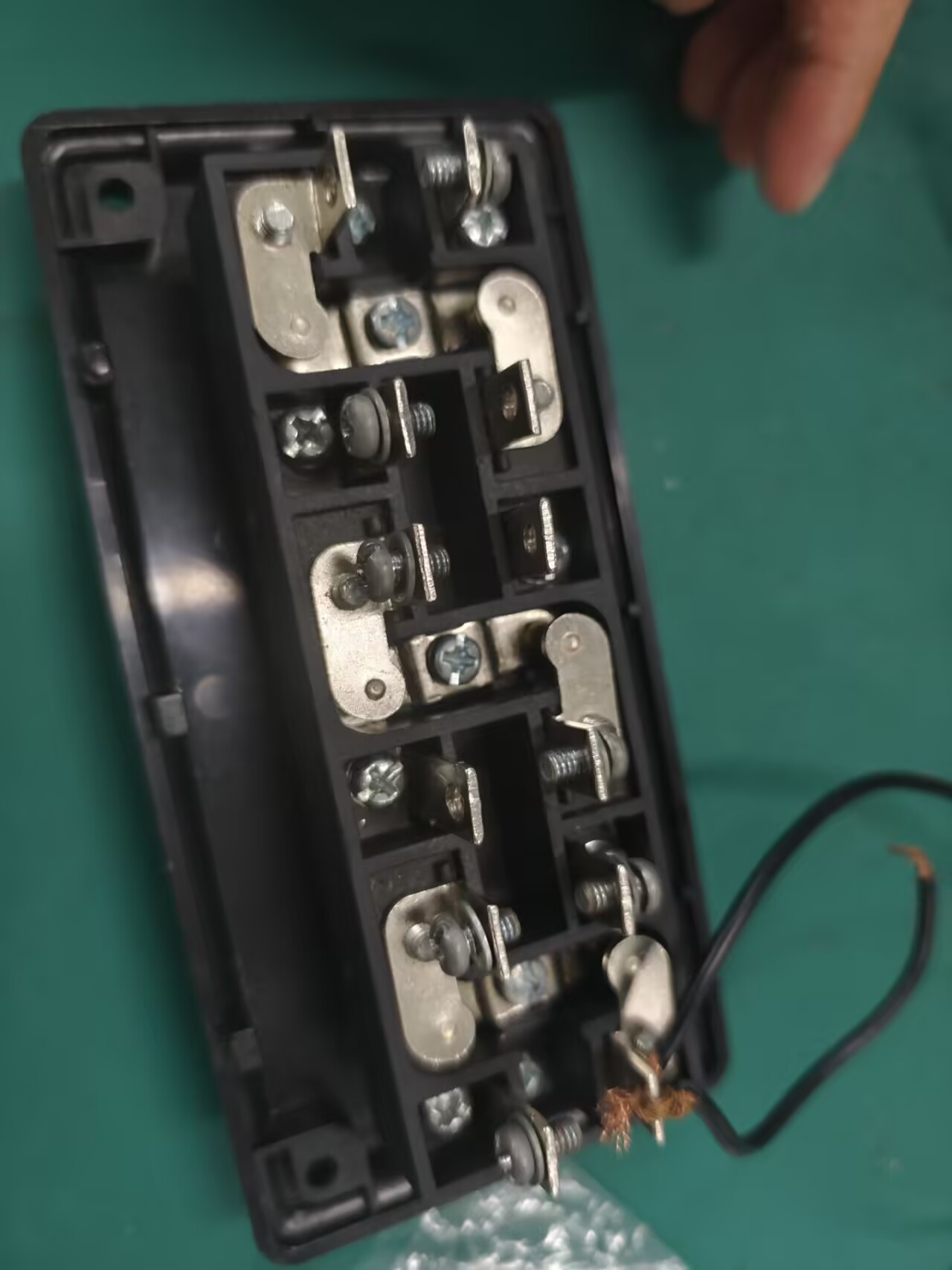

1.结构

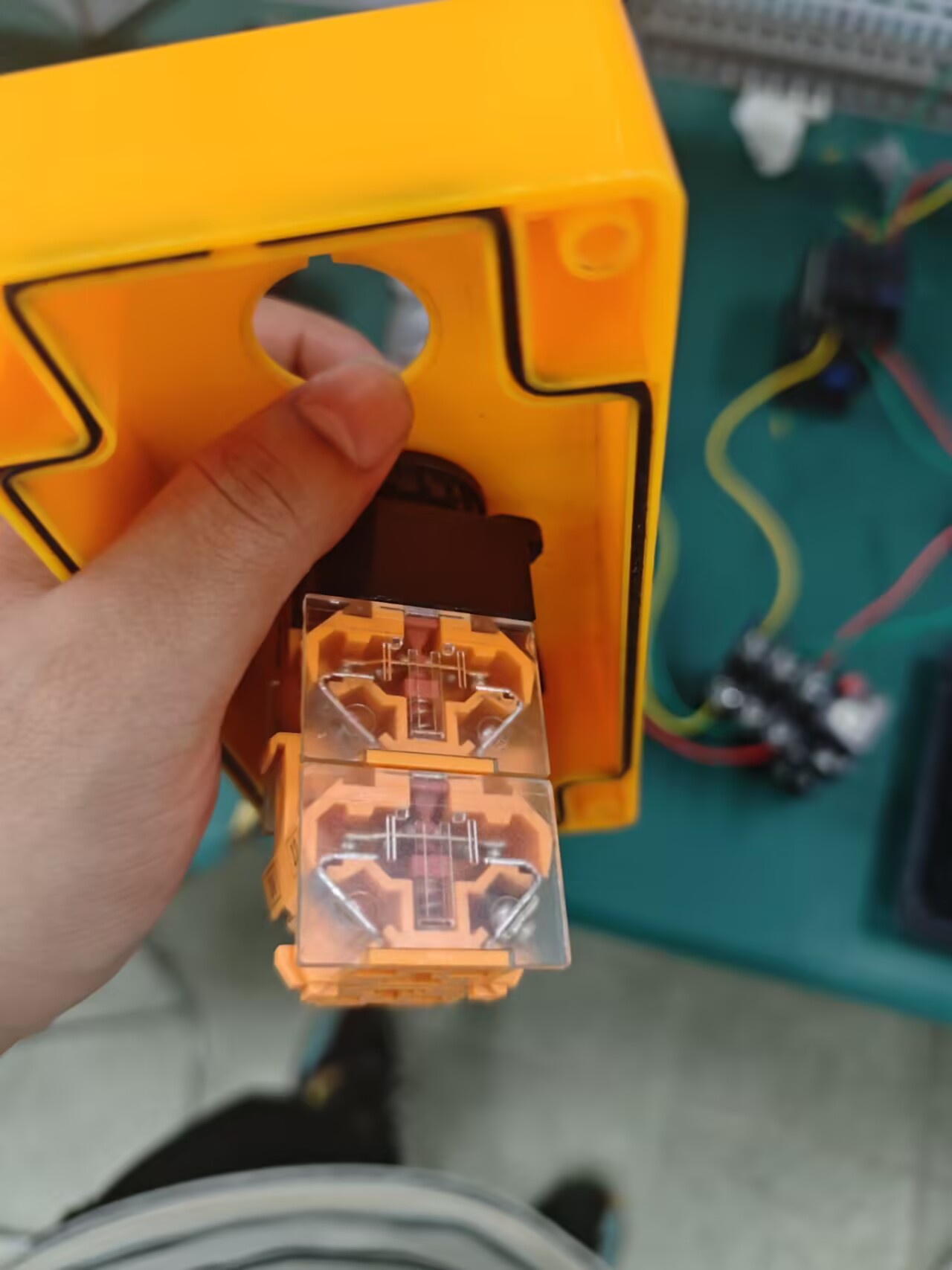

(1)开关的组数

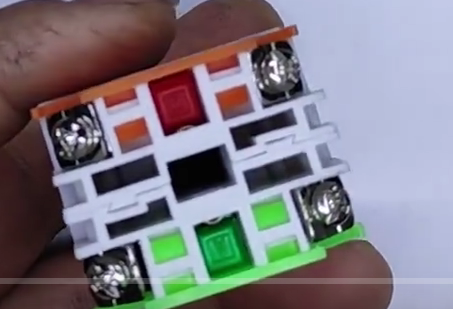

两组开关：

绿色的为常开端:断开

橙色:闭合状态 :开着的状态

通常情况下为一种状态

另外的一端按钮为另外一种状态:

通过测量电阻来进行判断为常开,还是常闭,有电阻的一端为常闭,说明铁片贴上去了。

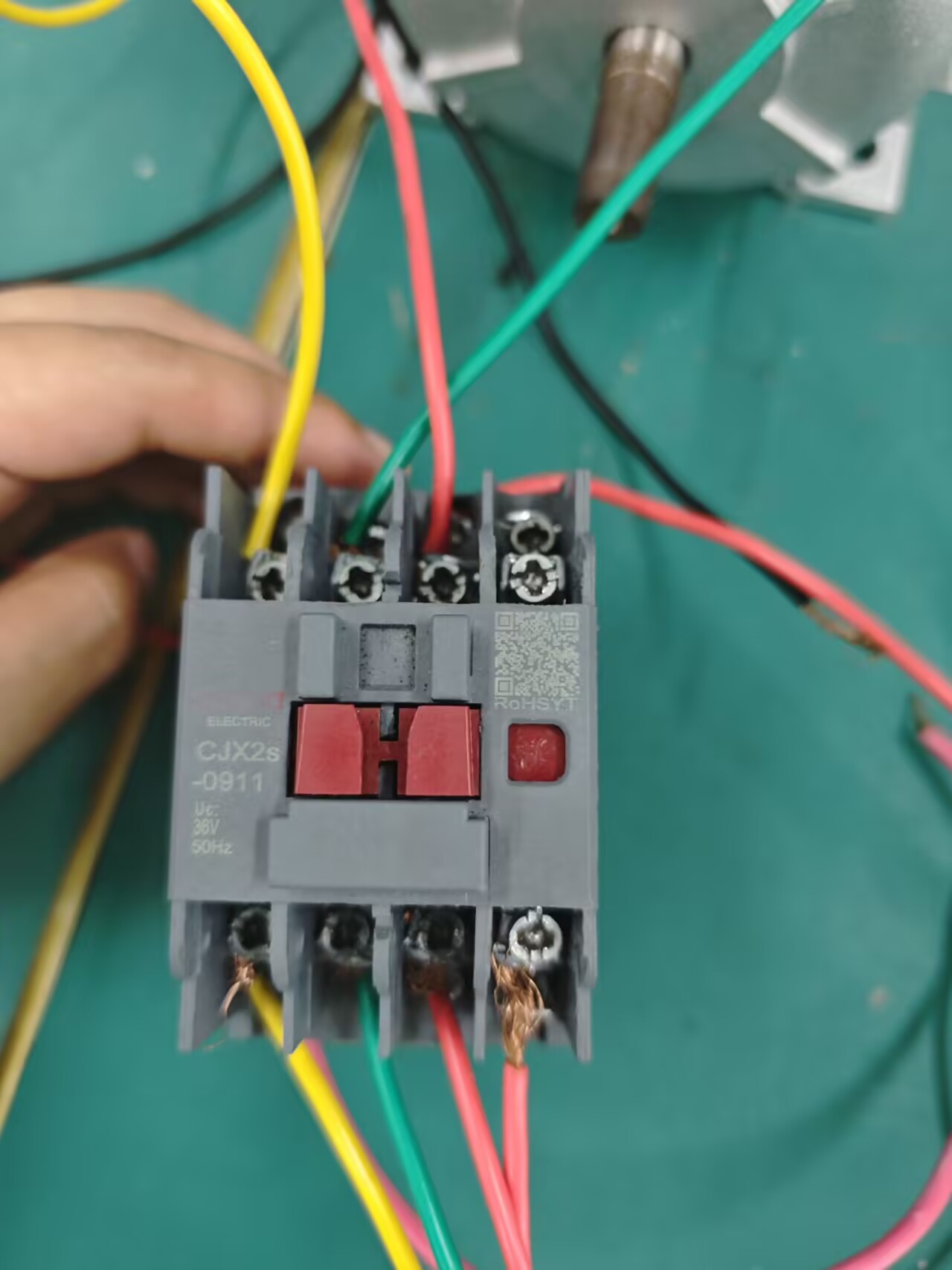

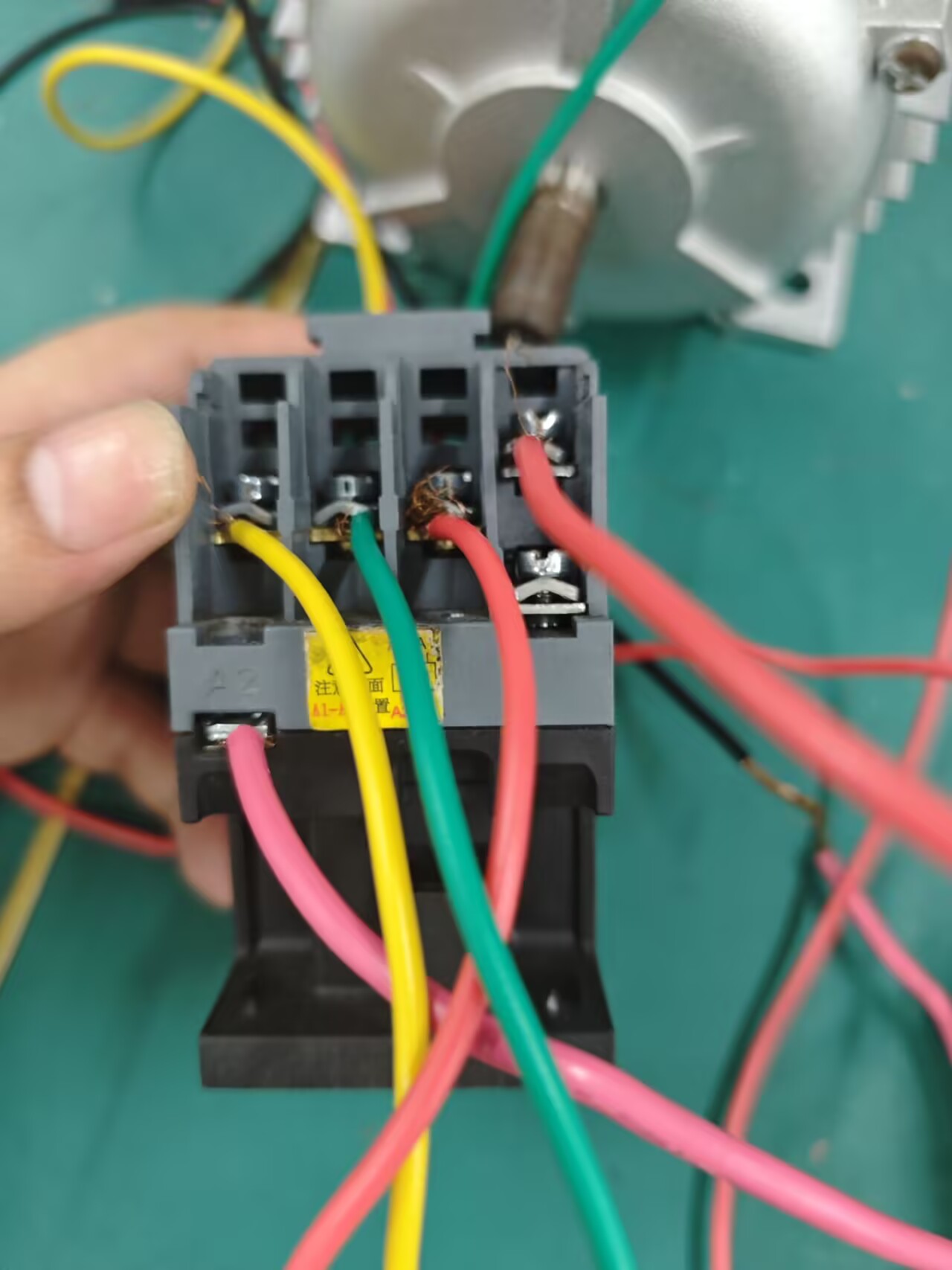

六.接触器

1.字母符号

KM

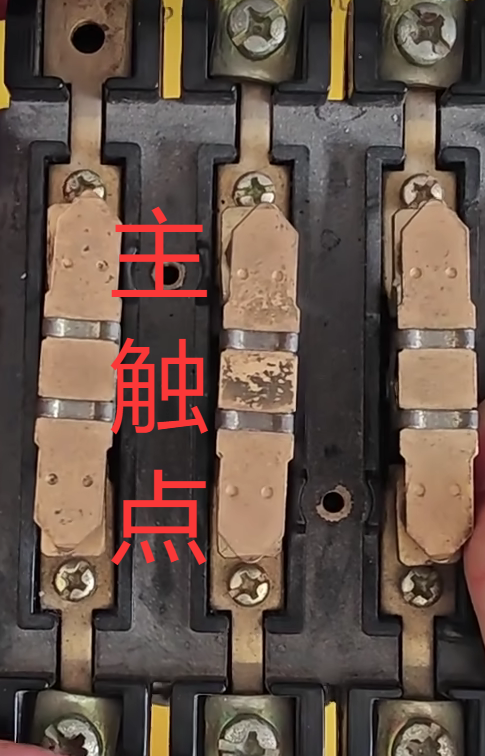

2.主触点符号表示

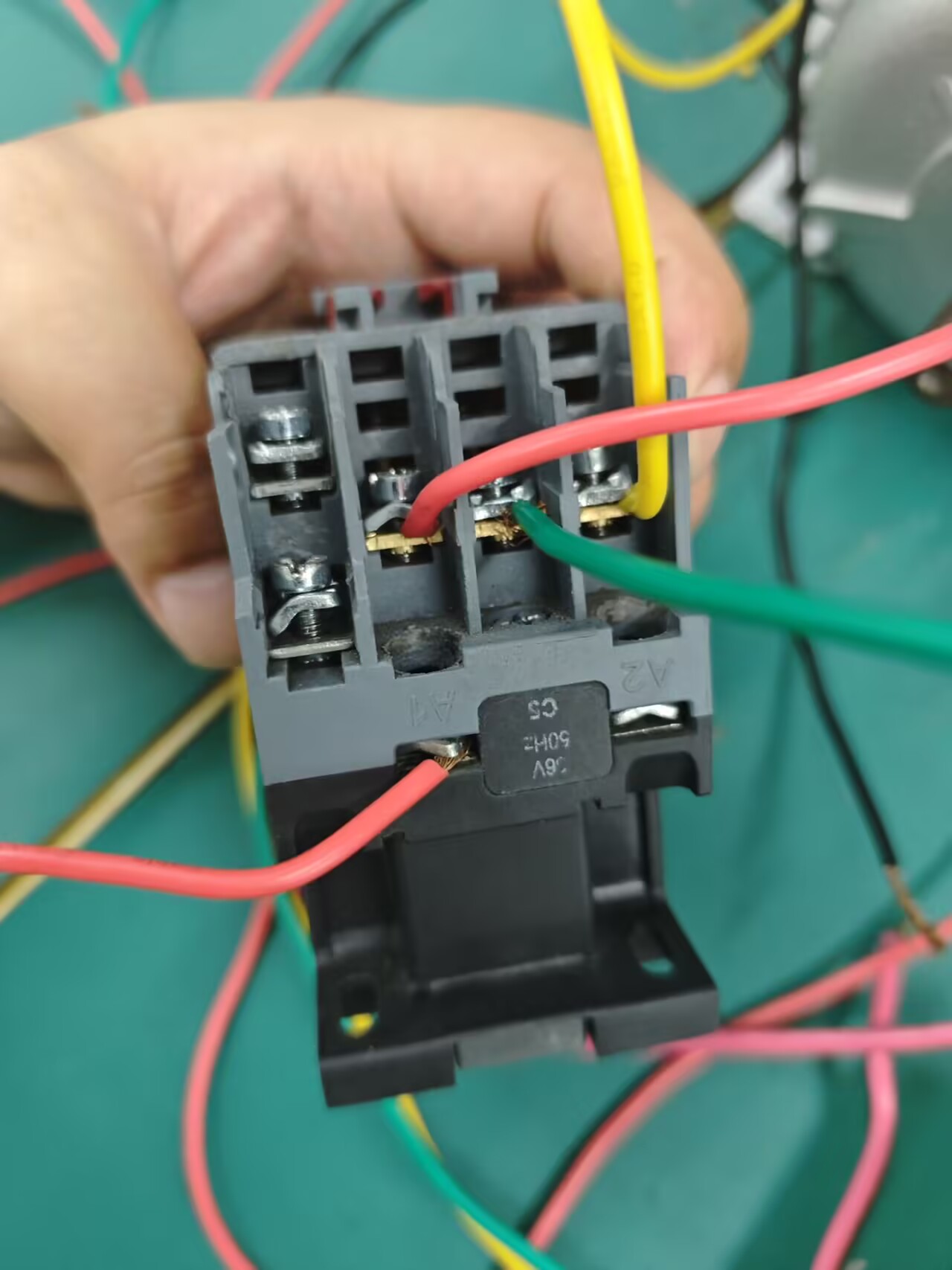

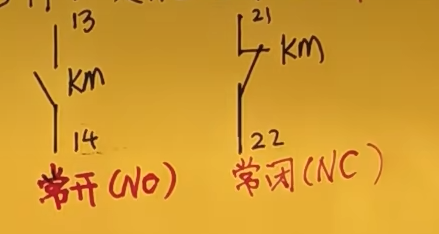

3.实物

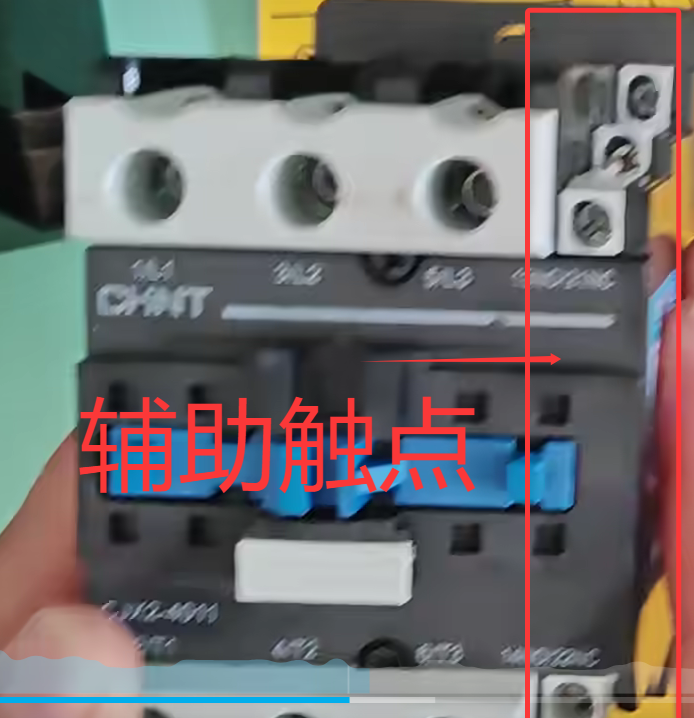

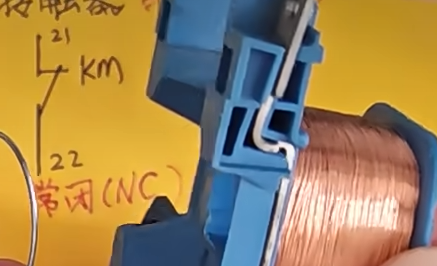

4.辅助触点

5.符号表示

左开右闭

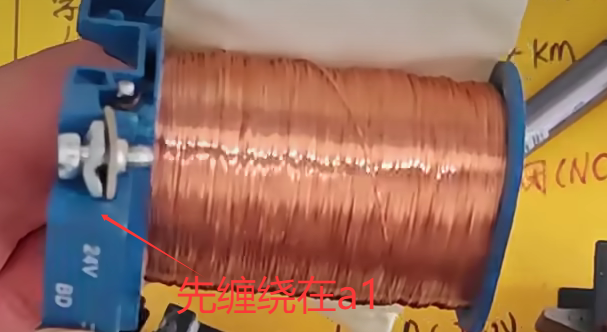

6.线圈

7.工作原理（电生磁）

8.跟换

(1) 线圈电压

(2) 容量大小(承载电流)

9.接触器类型

(1)AC

36V  220V  AC380V

(2)DC

DC24V

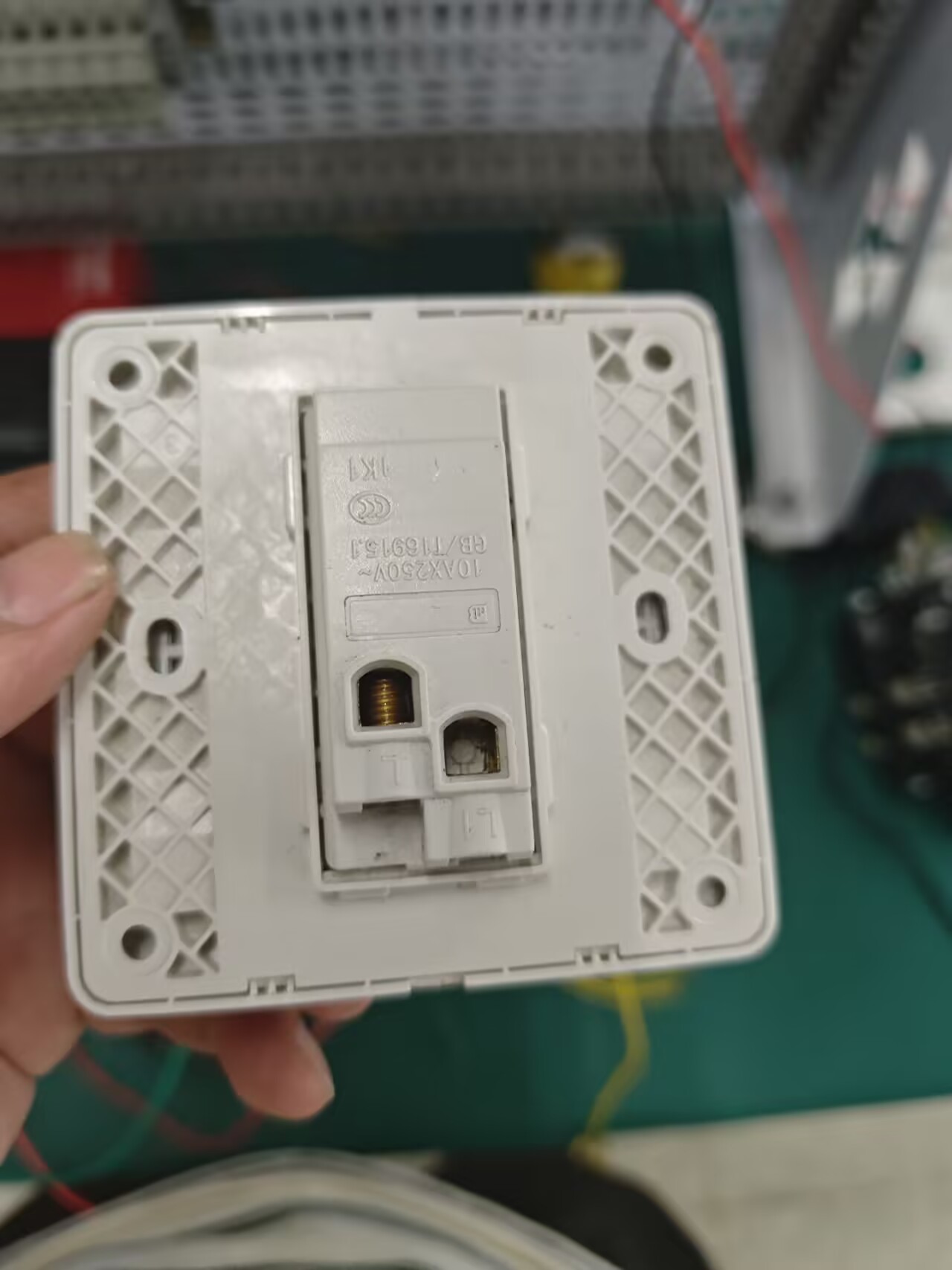

7.开关3

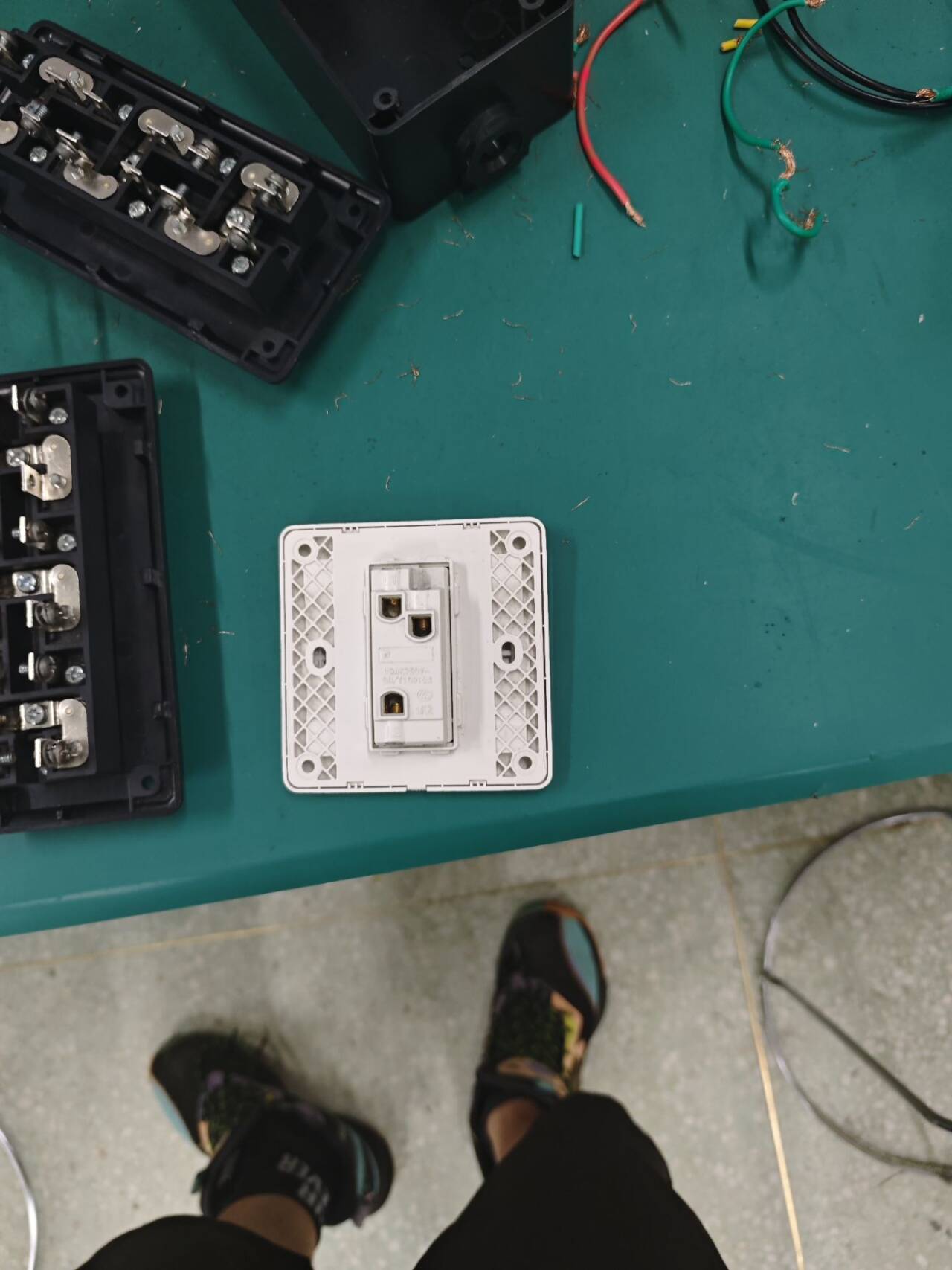

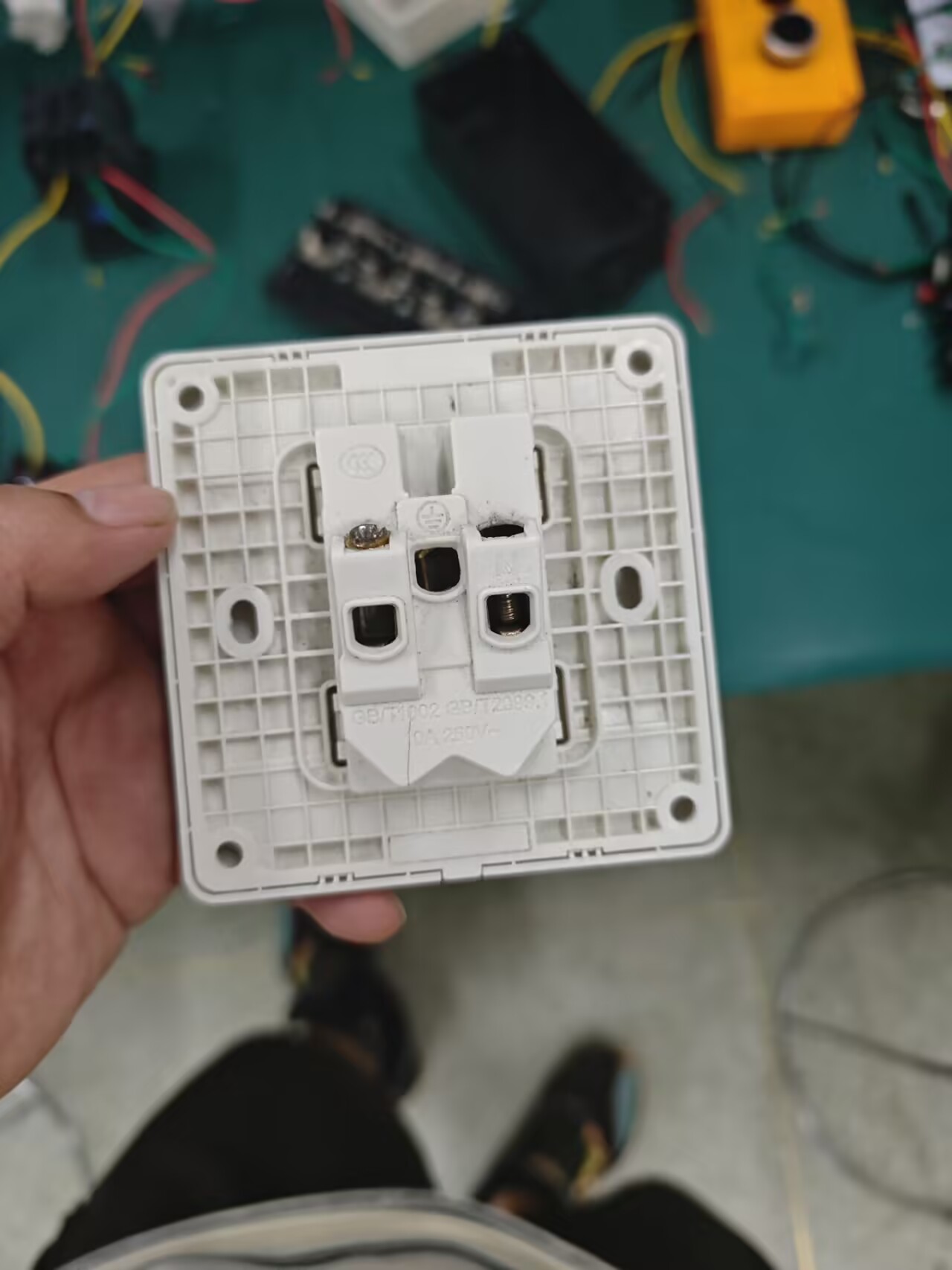

8.插座

1.接三个线

L：火线

N：地线

M:地线

九.开关-另外一种

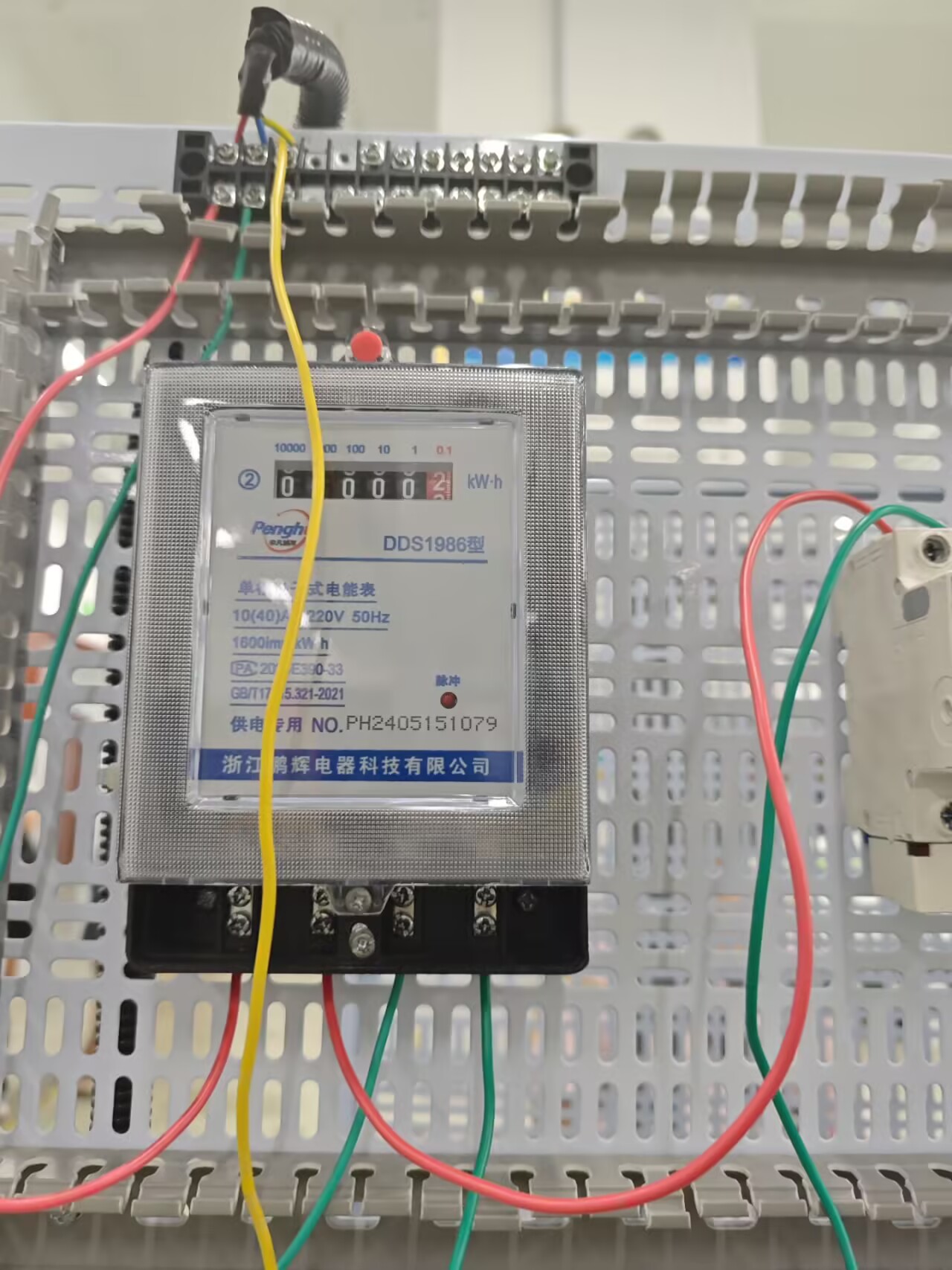

十.单相电子电能表

1.接线法则

(1)一进二出

(2)三进四出

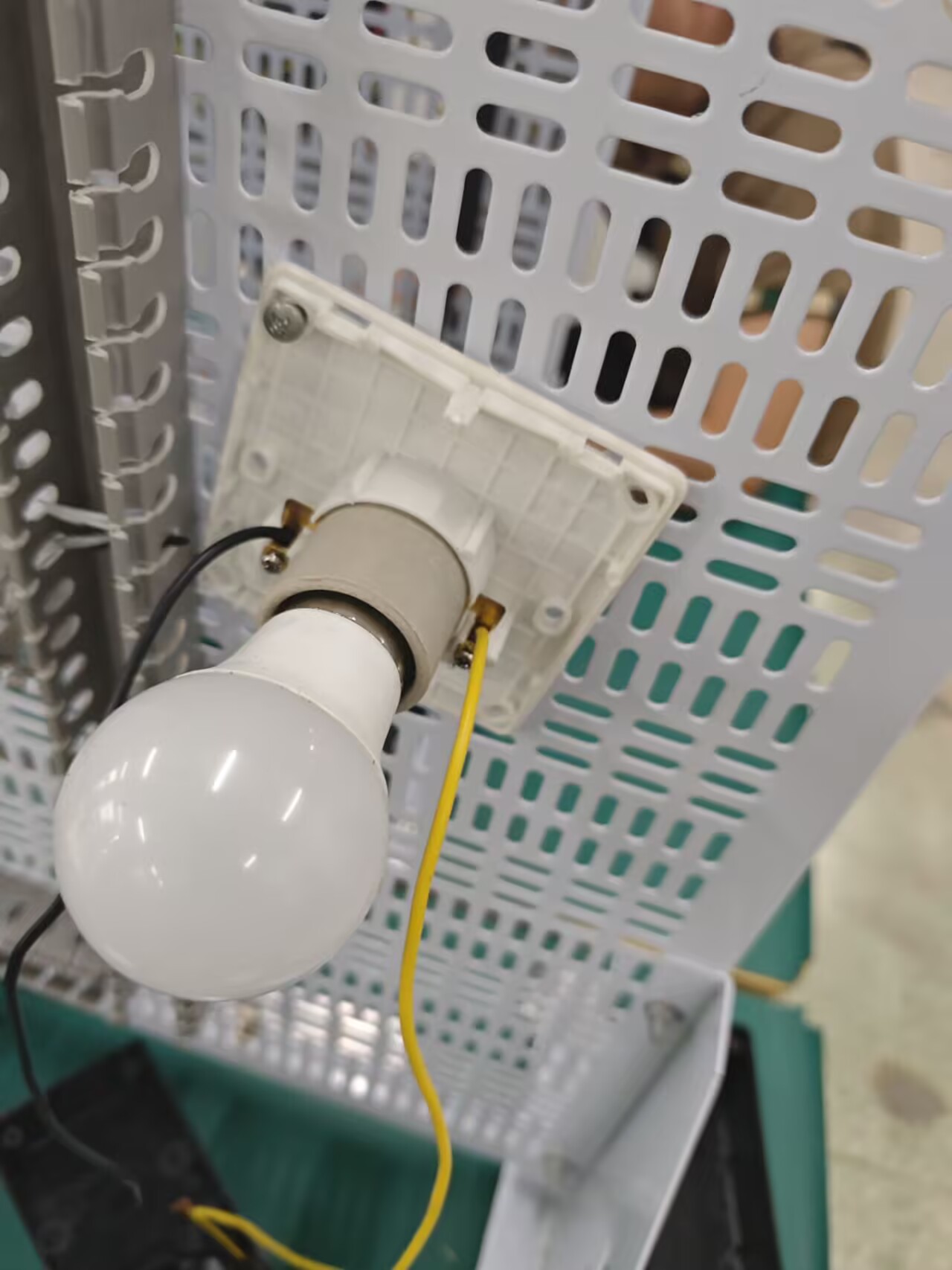

十一.灯泡

分别接上火线还有零线

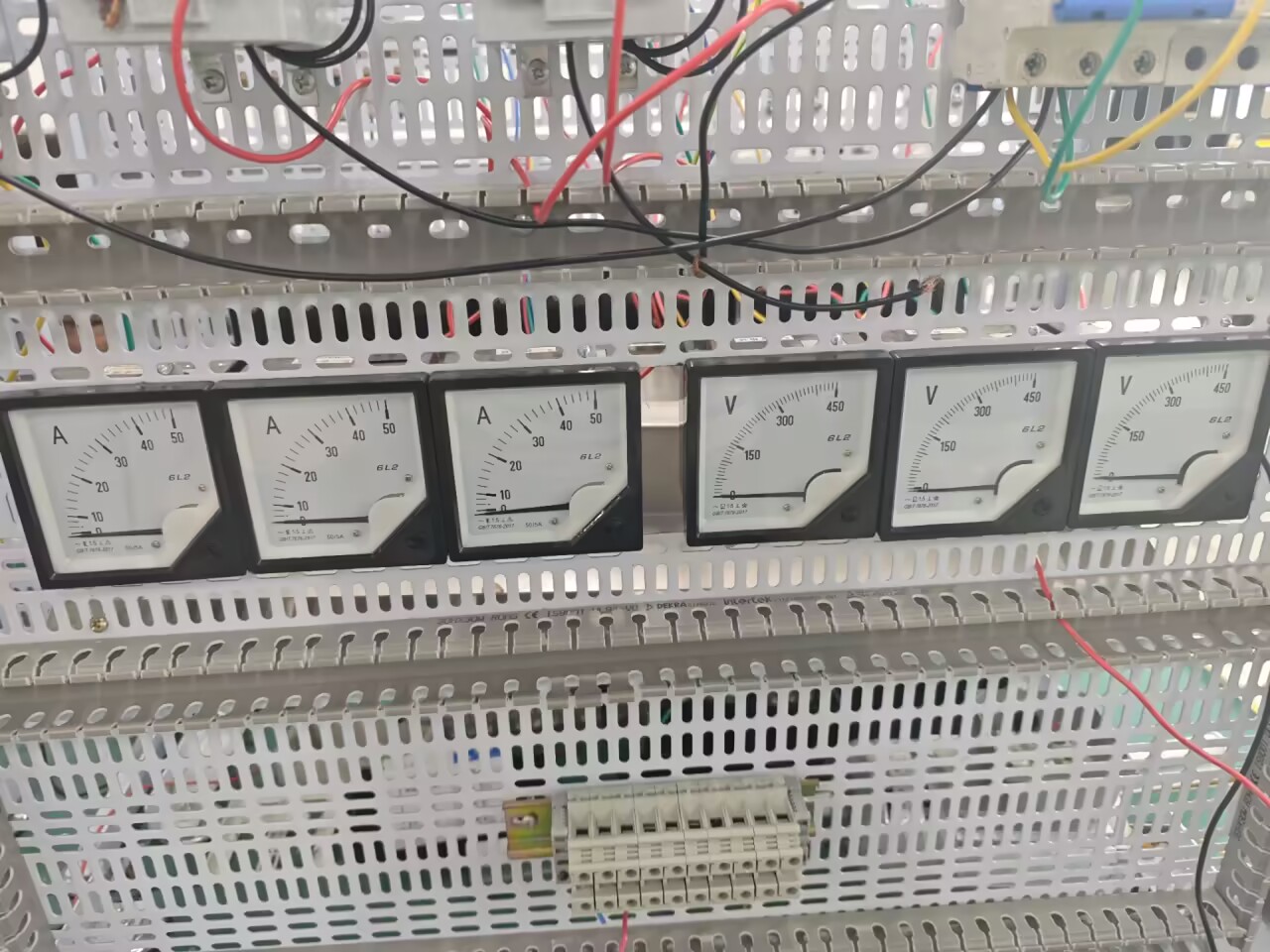

十二.电压表 电能表

1.电流表使用方法

(1)使用之前需要进行调0

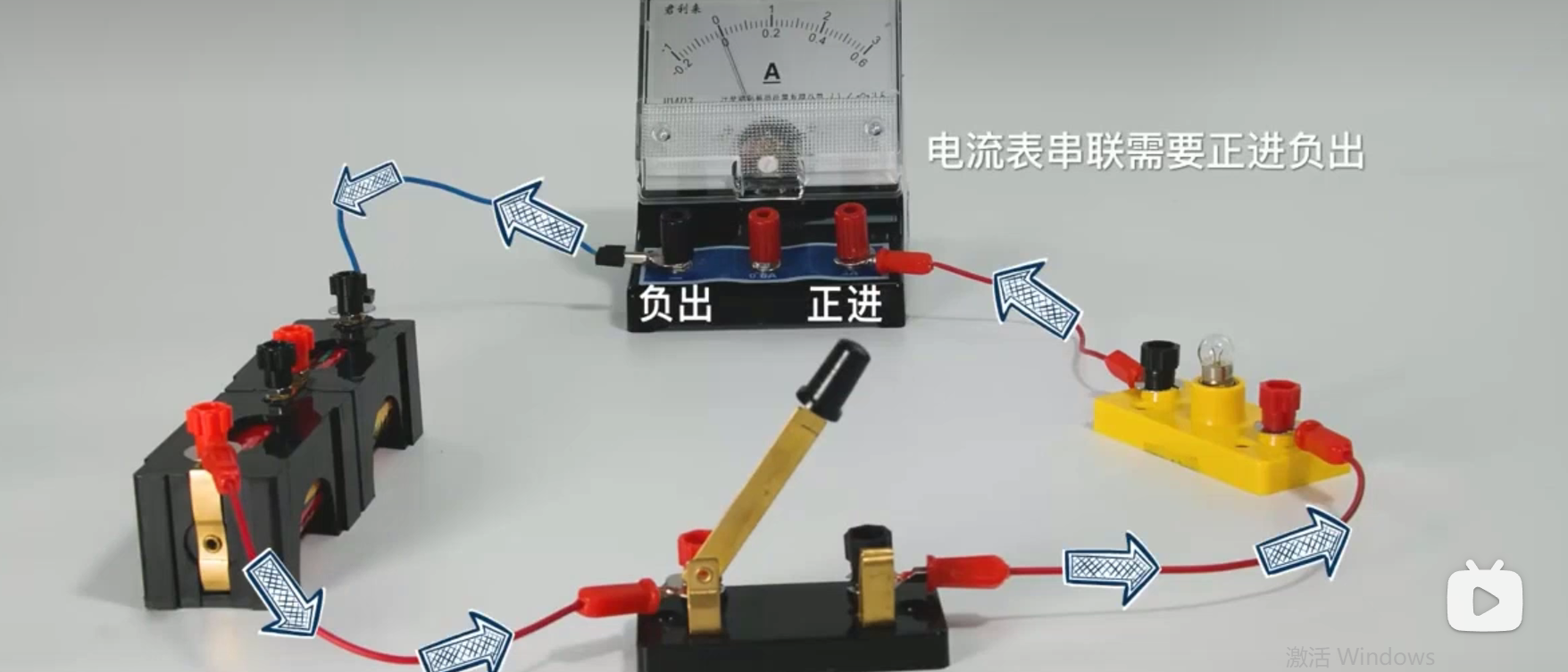

(2) 电流串联  正进负出

(3)大量程试触 变化较小 使用小量程量

2.电压表的使用方法

(1)表盘归零

(2)并联  正进负出

(3)大量程试触 变化较小 使用小量程量

十三.万用表

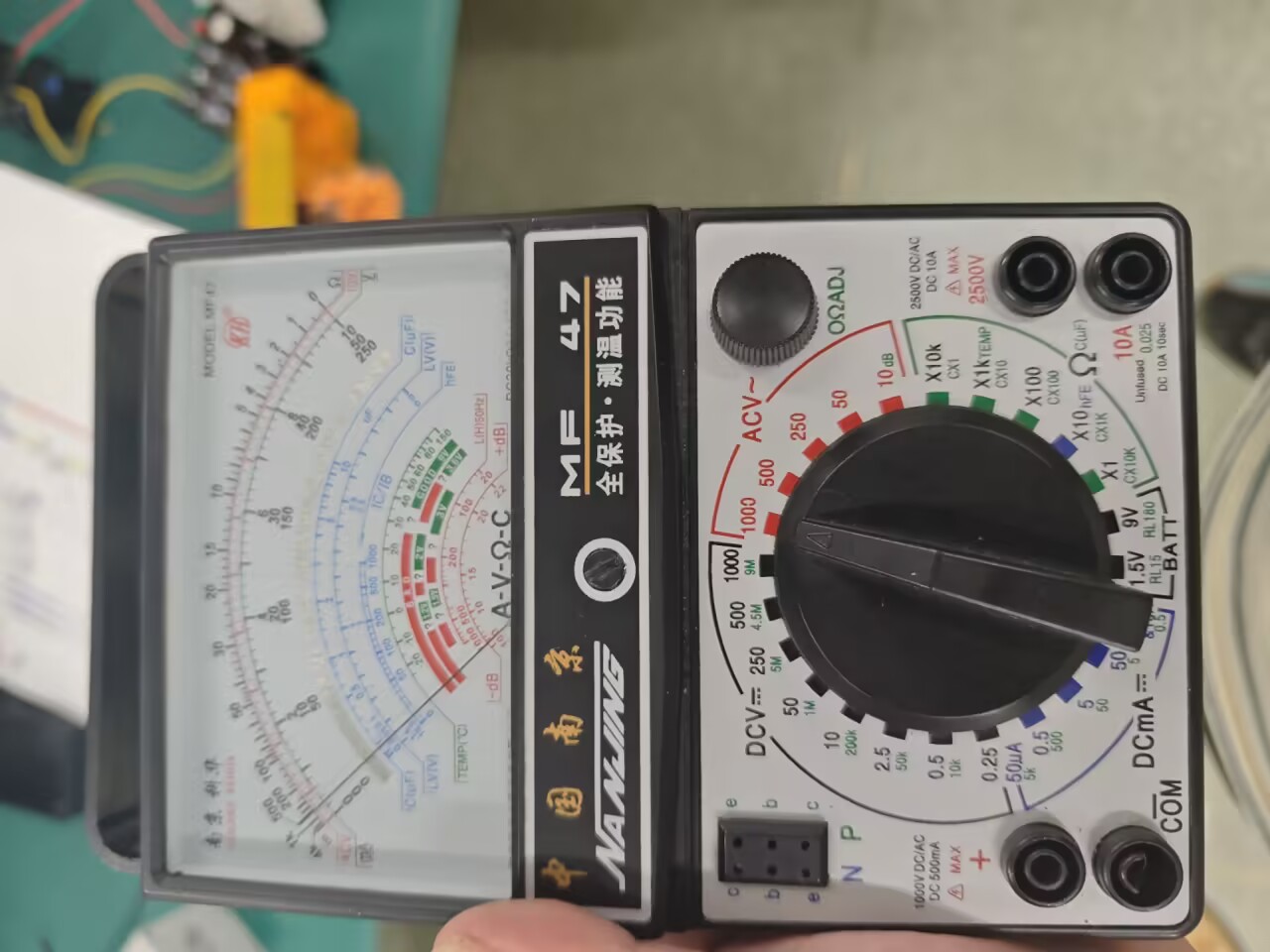

1.表式

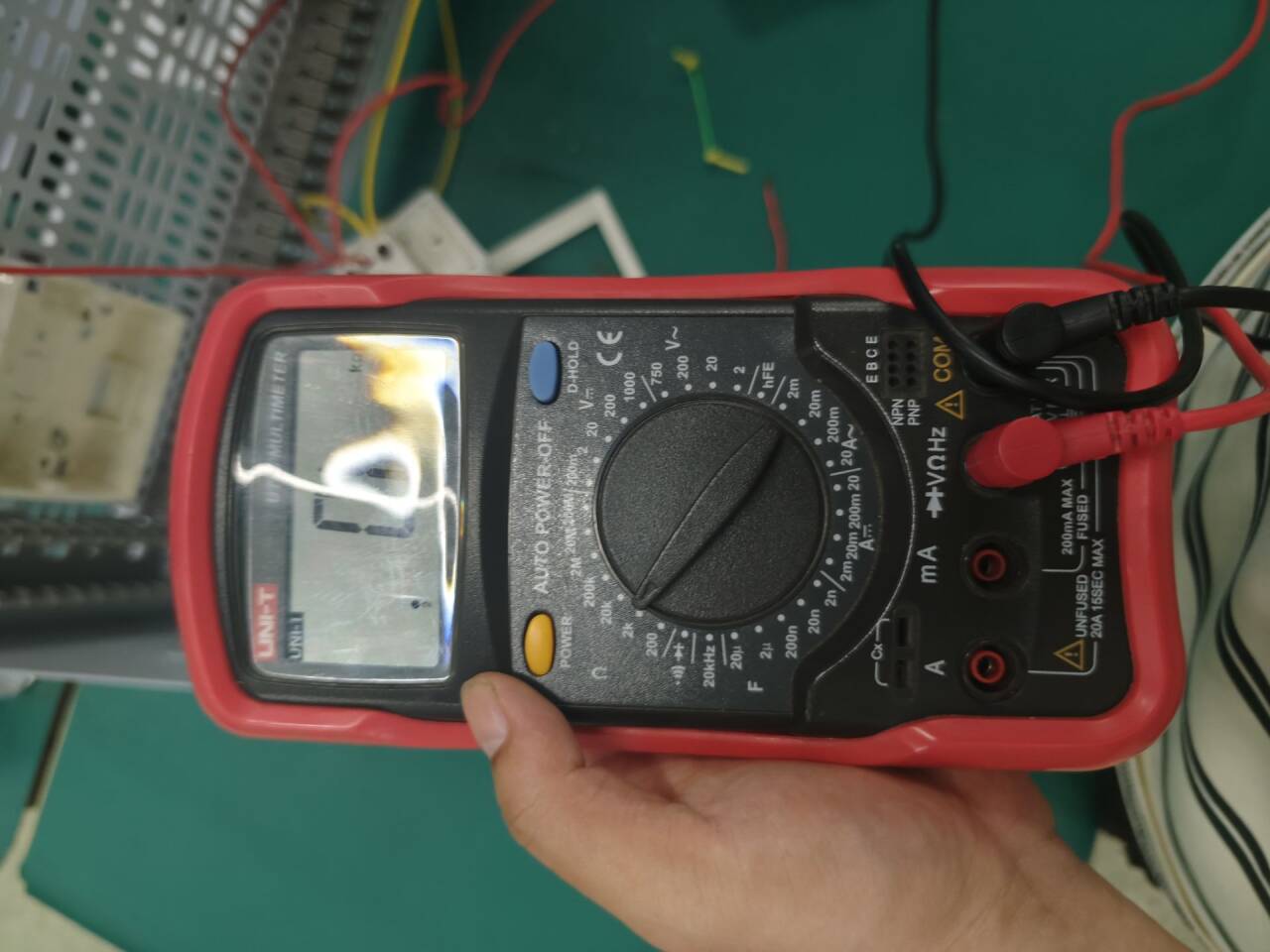

2.数显式

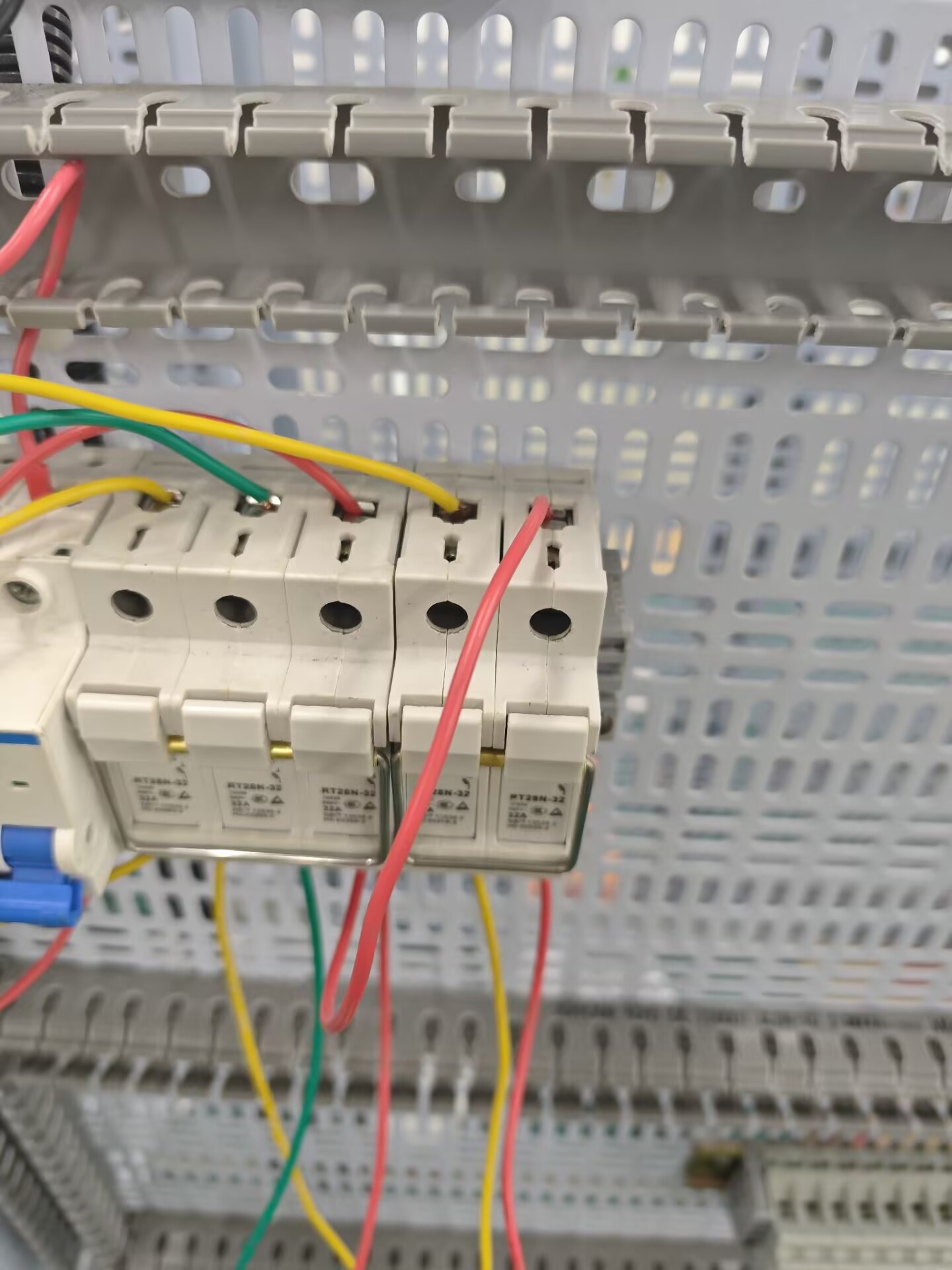

十四.熔断器

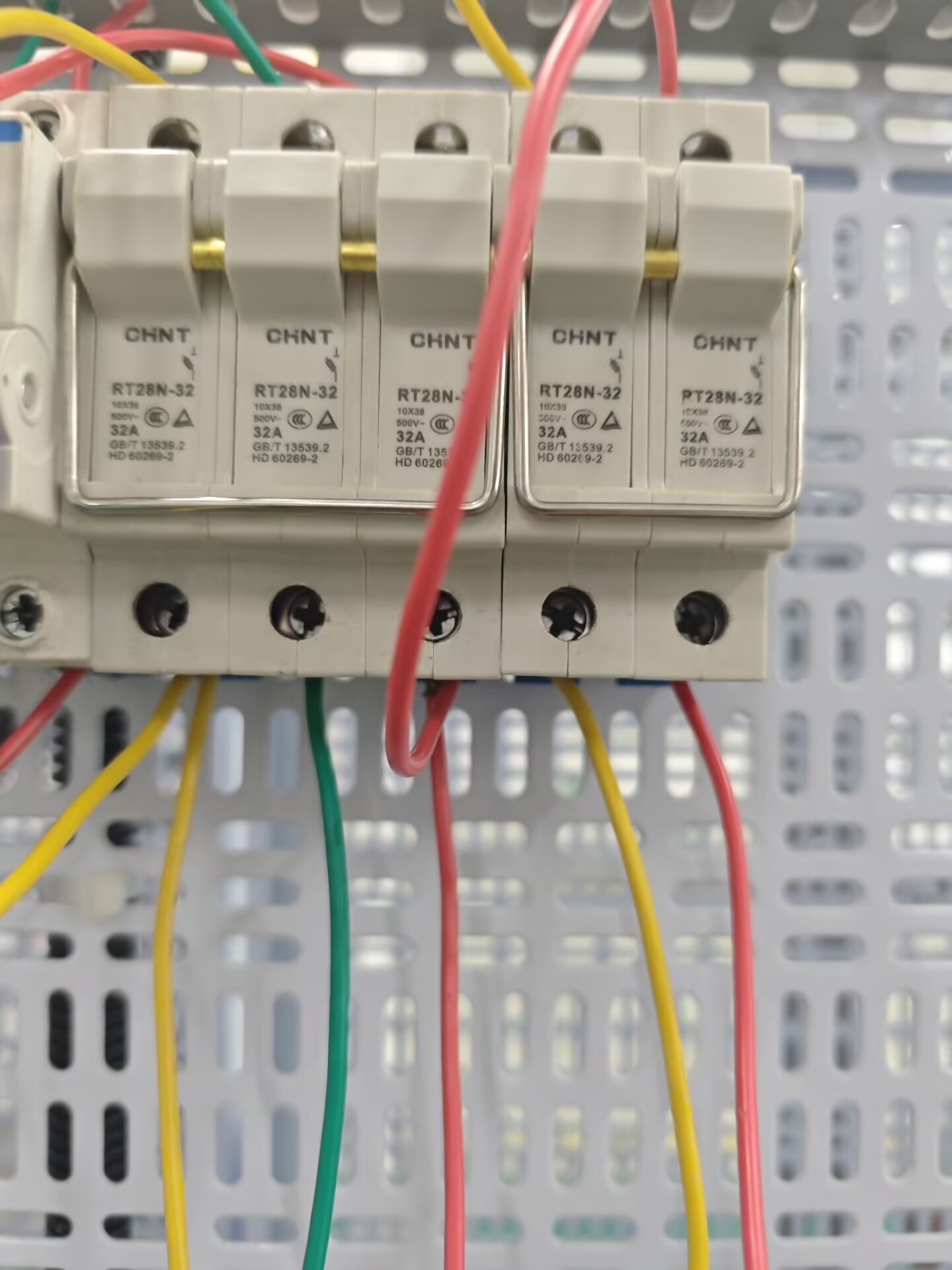

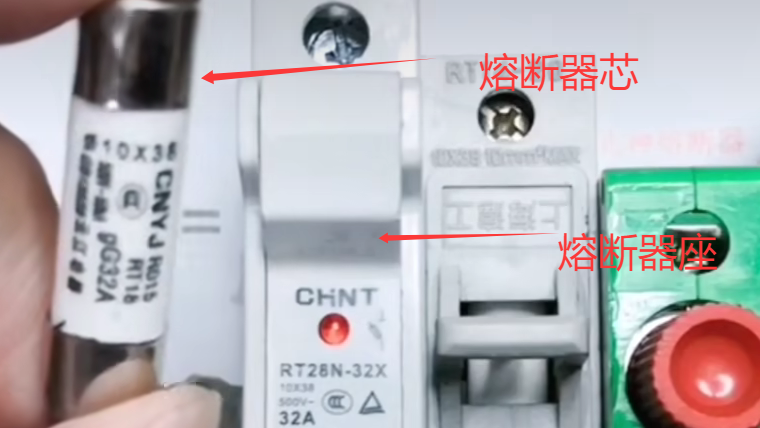

1.熔断器芯和熔断器座

需要装进去 搭配使用 多使用在控制回路

2.灯亮不亮

通电的时候灯不会亮,熔断的时候灯会变亮。

3.符号

FU

4.图形表示

5.主要作用

用于短路保护

6.如何判断熔断器的好坏

用万用表的蜂鸣档检测两端 如果完好蜂鸣器响 如果没响则蜂鸣器损坏 说明里面的导体已经损坏。

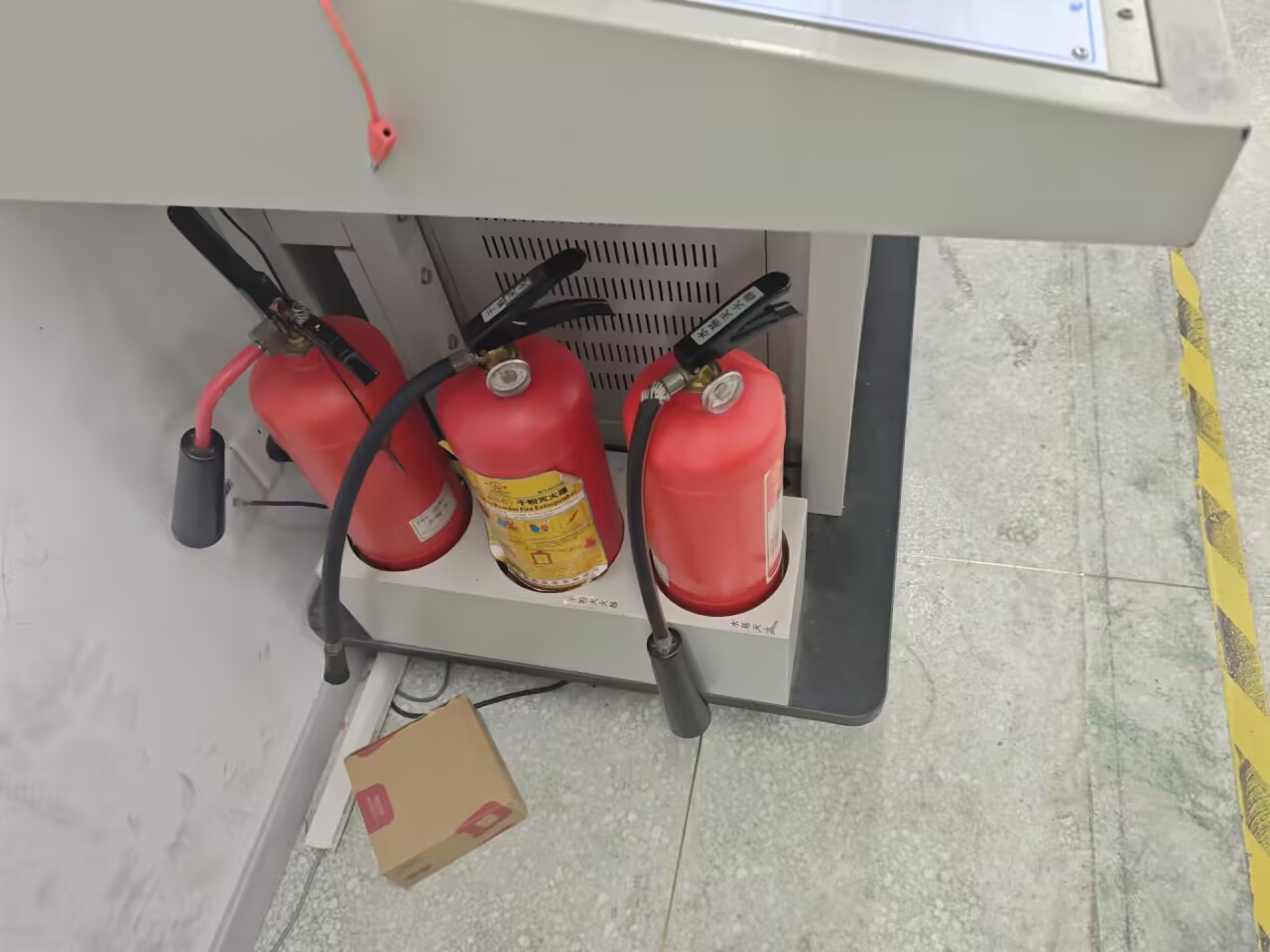

十五.灭火器

1.干粉

粉末

2.水基

木材

3.二氧化碳灭火器

扑灭带电设备

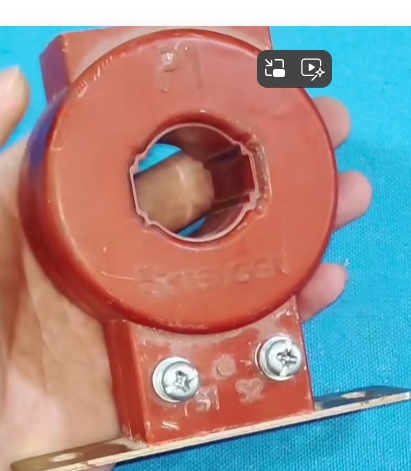

十六.电流互感器

1.符号表示

2.运算公式

3.注意事项

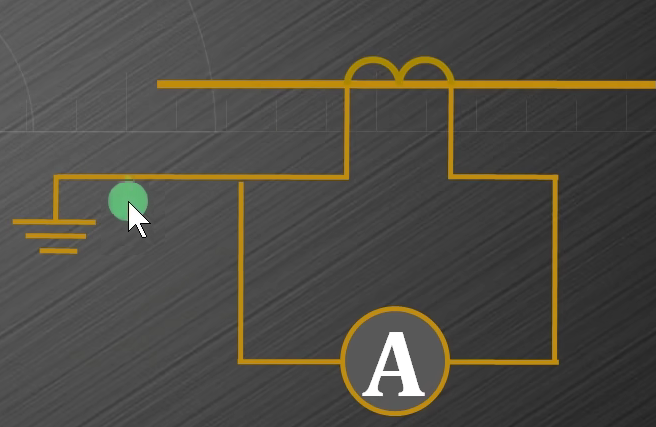

(1)二次侧不允许开路

(2)铁心和二次绕组一端接地

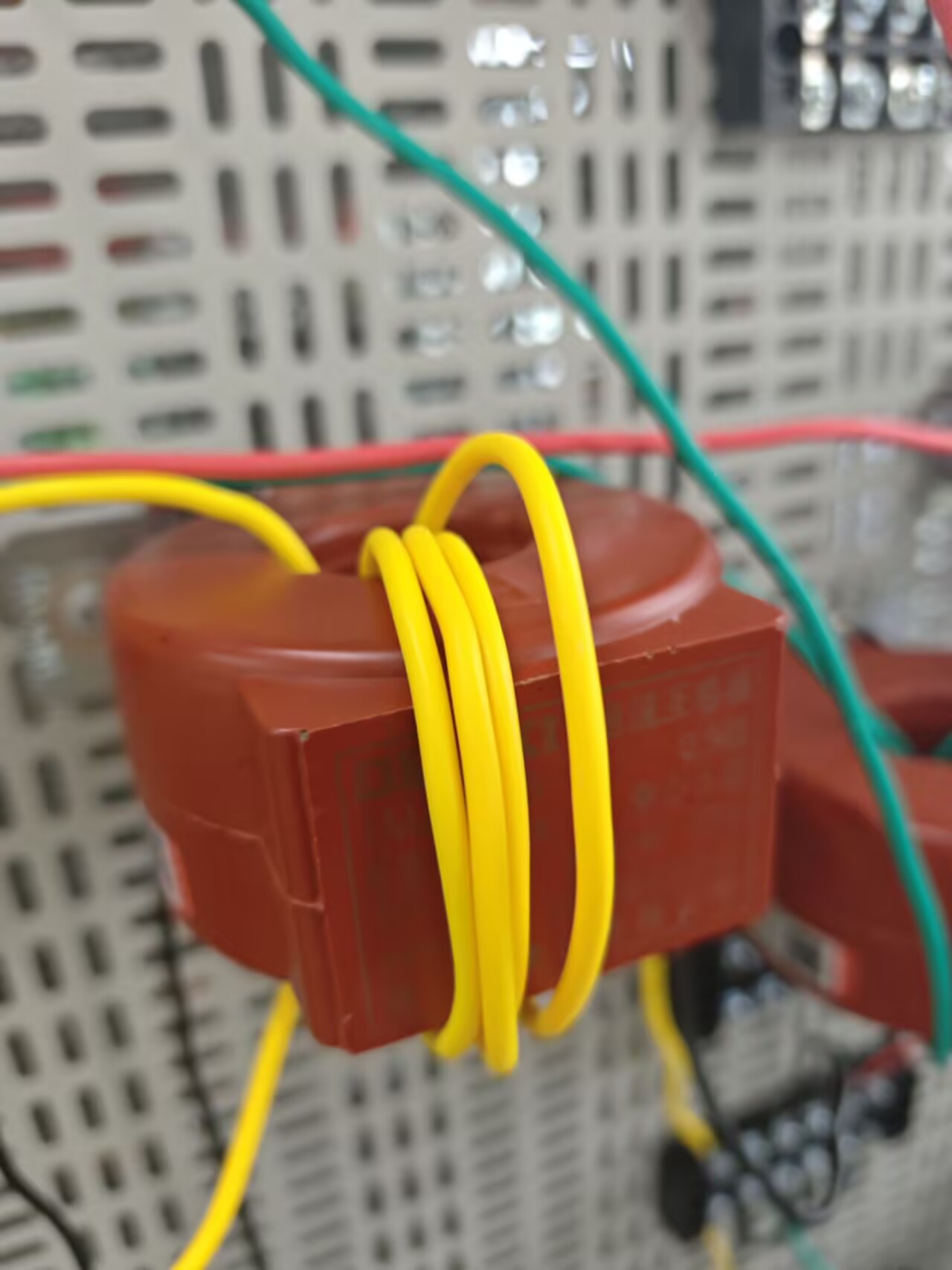

4.使用方法   S1 S2 P1 P2

从P1穿过去S1就是正级 S2就是负级

从P2穿过去S2是正级  S1就是负极
