基于 FFmpeg 与 V4L2 的多路摄像头视频采集，图像处理处理与 RTMP 推流项目（开源）

在直播、远程监控、视频会议等场景中，实时视频推流是核心需求之一。本文将分享一个基于 Linux 平台的解决方案，通过 V4L2 采集摄像头数据，结合 OpenCV 进行图像处理，最终使用 FFmpeg 编码并通过 RTMP 协议推流至服务器。项目代码模块化程度高，可扩展性强。

（本项目已完成pc平台及rk3566平台测试。）

项目代码已开源，链接：https://github.com/OHMYGODJONY/MultiCam-Realtime-Capture-and-Streaming.

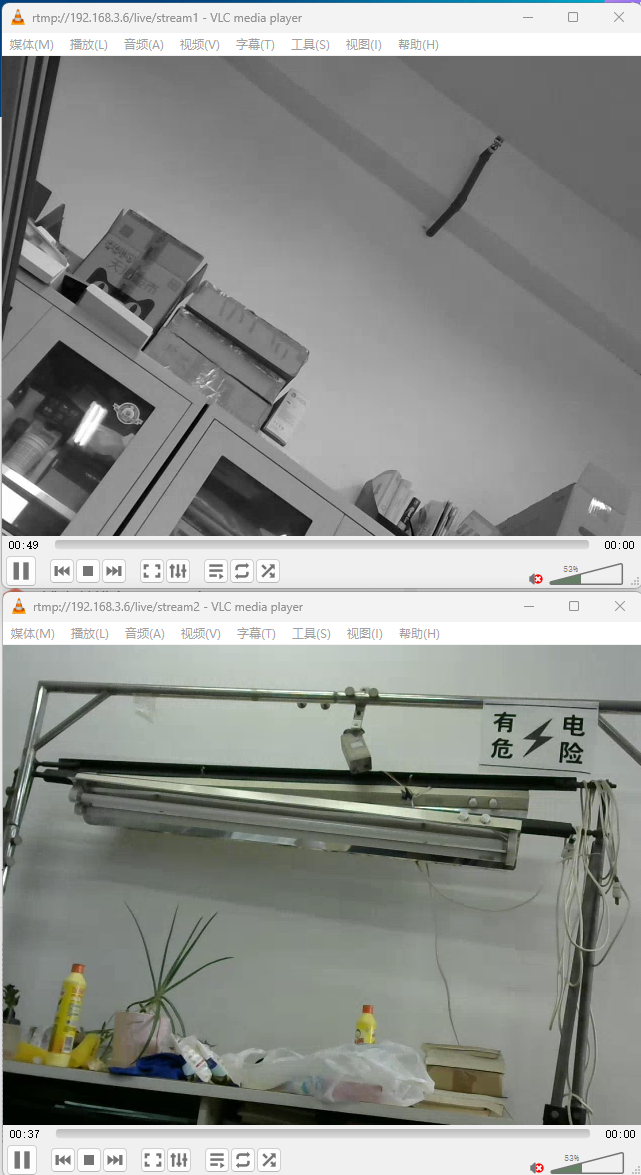

对单个视频流灰度转换后效果：

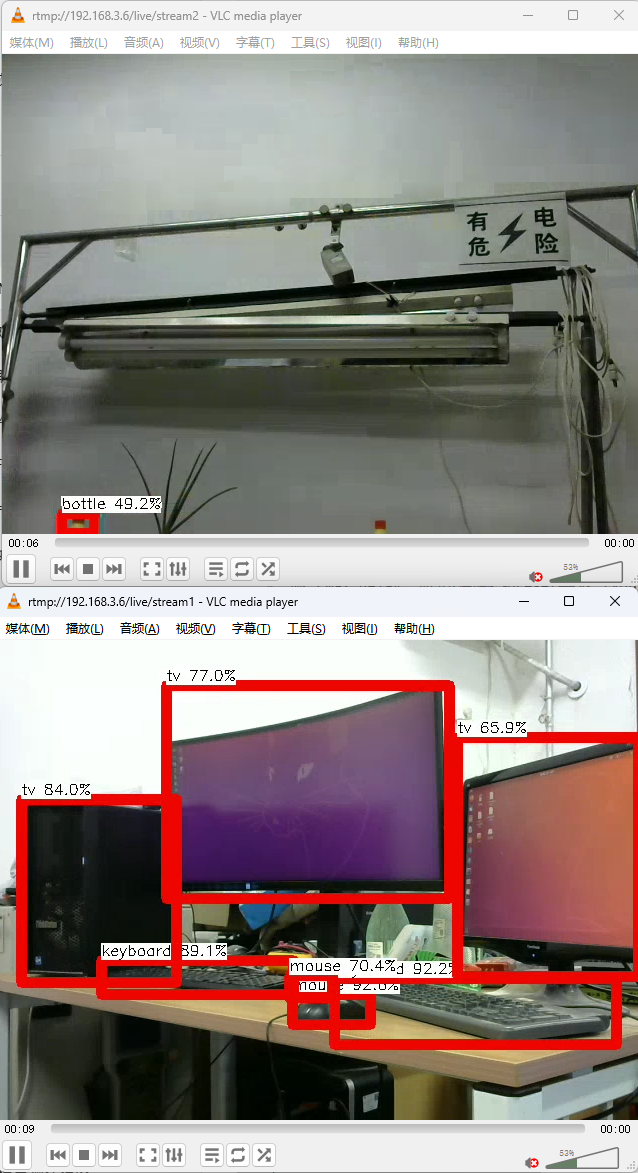

扩展目标检测算法后检测效果：

一、项目背景与技术选型

1.1 需求场景

• 实时采集摄像头视频数据（支持多设备）
• 对视频帧进行自定义处理（如美颜、目标检测）
• 将处理后的视频编码为 H.264 并通过 RTMP 推流

1.2 技术栈选择

• V4L2：Linux 下标准的视频设备接口，直接操作硬件设备，支持 DMA 零拷贝，效率高于普通 USB 摄像头库。

v4l2教程：V4L2 使用教程_v4l2-compliance-CSDN博客

• FFmpeg：强大的音视频处理库，提供编码、格式转换、协议推流等一站式功能。
• 多线程 + 线程安全队列：实现采集、处理、推流的异步解耦，提升系统吞吐量。

二、整体架构设计

项目采用模块化设计，分为 4 个核心模块，数据流向清晰：

摄像头设备 → CameraCapture（采集） → ThreadSafeQueue（数据传递） → EncoderStreamer（编码推流）↑ImageProcessor（图像处理）

• 采集模块（CameraCapture）：基于 V4L2 实现摄像头初始化、参数配置、帧数据捕获。
• 处理模块接口（ImageProcessor）：提供可扩展的图像处理接口（提供BGR24DE cv::Mat格式数据），支持自定义算法。
• 编码推流模块（EncoderStreamer）：通过 FFmpeg 将视频编码为 H.264 并推流至 RTMP 服务器。
• 线程安全队列（ThreadSafeQueue）：实现采集线程与编码线程的解耦，避免阻塞。

三、开发环境与依赖安装

3.1 环境要求

• 操作系统：Ubuntu 20.04+
• 依赖库：
  • FFmpeg（libavformat、libavcodec、libswscale 等）
  • V4L2 开发库（libv4l-dev）
  • OpenCV（libopencv-dev）
  • pthread（线程库）

# 安装FFmpeg
sudo apt-get install libavutil-dev libavcodec-dev libavformat-dev libswscale-dev# 安装V4L2
sudo apt-get install libv4l-dev v4l-utils# 安装OpenCV
sudo apt-get install libopencv-dev# 安装线程库（通常系统已预装）
sudo apt-get install libpthread-stubs0-dev

四、核心模块实现详解

4.1 摄像头采集模块（CameraCapture）

基于 V4L2 实现，核心是通过 IOCTL 命令与设备交互，流程如下：

• 打开设备与检查能力

  通过open()打开摄像头设备（如/dev/video0），使用VIDIOC_QUERYCAP查询设备是否支持视频捕获和流式 IO。

// 关键代码示例：打开设备并检查能力
fd_ = open(device_path_.c_str(), O_RDWR | O_NONBLOCK, 0);
v4l2_capability cap;
IOCTL_RETRY(fd_, VIDIOC_QUERYCAP, &cap);
if (!(cap.capabilities & V4L2_CAP_VIDEO_CAPTURE)) {// 设备不支持视频捕获
}

• 设置采集参数

  通过VIDIOC_S_FMT设置分辨率、像素格式（默认 YUYV422），通过VIDIOC_S_PARM设置帧率。

• 缓冲区管理

  申请 4 个 DMA 缓冲区（VIDIOC_REQBUFS），通过mmap()映射到用户空间，实现零拷贝数据访问。缓冲区通过VIDIOC_QBUF（入队）和VIDIOC_DQBUF（出队）循环使用。

• 帧采集线程

  启动独立线程循环调用get_frame()，通过select()等待缓冲区就绪，获取帧数据后通过回调函数推送至处理队列。

4.2 图像处理模块（ImageProcessor）

设计为可扩展接口，默认提供空实现，用户可通过继承重写processFrame()实现自定义逻辑：

class ImageProcessor {
public:virtual void processFrame(cv::Mat& mat) {} // 基类空实现
};// 示例：自定义添加水印
class WatermarkProcessor : public ImageProcessor {void processFrame(cv::Mat& mat) override {cv::putText(mat, "Live Stream", cv::Point(10, 30), cv::FONT_HERSHEY_SIMPLEX, 1, cv::Scalar(0, 255, 0), 2);}
};

数据流转：摄像头原始帧（YUYV422）→ 转换为 BGR24（OpenCV 格式）→ 封装成cv::Mat →  调用processFrame()处理 → 转换回 YUV420P（编码所需格式）。

4.3 编码与 RTMP 推流模块（EncoderStreamer）

基于 FFmpeg 实现，核心流程：

1. 初始化 FFmpeg

   • 调用avformat_network_init()初始化网络模块。
   • 创建输出格式上下文（AVFormatContext），指定 RTMP 地址和格式（flv）。
   • 查找 H.264 编码器（avcodec_find_encoder(AV_CODEC_ID_H264)），配置编码器参数（比特率、帧率、GOP 大小等）。

2. 格式转换
   使用sws_scale()将图像处理后的 BGR24 格式转换为编码器所需的 YUV420P 格式。

3. 编码与推流

   • 将转换后的帧通过avcodec_send_frame()送入编码器。
   • 通过avcodec_receive_packet()获取编码后的数据包（AVPacket）。
   • 调整时间戳（PTS）后，通过av_interleaved_write_frame()推流至 RTMP 服务器。

4. 关键参数优化

   • 编码器参数：preset=ultrafast（快速编码，牺牲部分压缩率）、crf=23（质量控制）。
   • 推流参数：max_delay=0（减少延迟）、stimeout=2000000（2 秒超时）。

4.4 线程安全队列（ThreadSafeQueue）

基于std::mutex和std::condition_variable实现，支持超时机制，用于采集线程与编码线程的异步数据传递：

// 入队（生产者）
bool push(const T& item, int timeout_ms = -1);// 出队（消费者）
bool pop(T& item, int timeout_ms = 50);

通过队列解耦，避免采集线程因编码阻塞而丢帧，同时防止编码线程因无数据而空转。

五、常见问题与解决方案

1. 摄像头无法打开

   • 检查设备权限：sudo chmod 666 /dev/video0。
   • 确认设备存在：v4l2-ctl --list-devices。

2. 格式不支持

   • 用v4l2-ctl --list-formats-ext查询设备支持的分辨率和格式，调整初始化参数。

3. 推流延迟高

   • 减少max_delay，降低编码器preset等级（如ultrafast）。
   • 缩小队列大小，避免帧堆积。

4. 编码失败

   • 检查 FFmpeg 是否编译了 H.264 编码器：ffmpeg -encoders | grep h264。
   • 确保输入帧格式为 YUV420P（编码器要求）。

总结

本文实现了从摄像头采集到 RTMP 推流的完整链路，核心在于通过模块化设计和多线程异步处理提升系统效率。V4L2 保证了采集性能，FFmpeg 简化了编码推流流程，而可扩展的图像处理接口为业务定制提供了便利。
