多源异构信号同步采集与赛道数据融合技术解析
深度剖析AIM EVO5记录仪的多源数据融合架构，涵盖高压线圈信号采集、三重速度校验机制、双CAN总线设计及赛道数据管理流程。结合Race Studio 3的数学通道算法与安全控制逻辑，揭示赛车数据系统的核心技术方案。
一、异构信号同步采集方案
1. 高压线圈RPM直采技术
150-400V信号处理
采用分压电路接入引脚15（37针接口），无需额外信号转换器
ECU协议兼容性
支持2000+种协议（Porsche ABS M4等），通过RS3加载驱动文件实现即插即用。
2. 三重速度校验机制
| 信号源 | 采样率 | 精度优化方案 |
|---|---|---|
| ECU轮速 | 20Hz | 齿比补偿算法 |
| GPS09模块 | 10Hz | 自适应滤波（0.1g加速度阈值） |
| 磁阻传感器 | 1kHz | 脉冲数/轮周长校准（0.5-2mm间隙） |
数据优先级逻辑：
c
if (ECU_speed_valid && GPS_accuracy<95%) primary_speed = wheel_sensor_avg; elseprimary_speed = fusion_algorithm(ECU,GPS,wheel);
二、双CAN总线架构设计
硬件层差异
| 通道 | 终端电阻 | 典型负载 |
|---|---|---|
| CAN1 | 120Ω启用 | 发动机ECU（>1000帧/秒） |
| CAN2 | 120Ω禁用 | ABS/TCS扩展模块 |
扩展能力验证
通过CAN2连接：
Lambda控制器：空燃比实时反馈
SmartyCam HD：视频与数据流同步（±1ms误差）
32通道扩展模块：压力矩阵采样（8通道×4组）
三、Race Studio 3关键技术应用
1. 数学通道引擎
挡位推算算法
matlab
% 基于齿比的预计算挡位 (Precalculated Gear) Gear = (RPM * Tire_Circ) / (Speed * Final_Ratio * Gear_Ratio(i));
制动偏置比动态计算
⚠️双阈值保护：前/后压力>5bar/3bar才激活运算

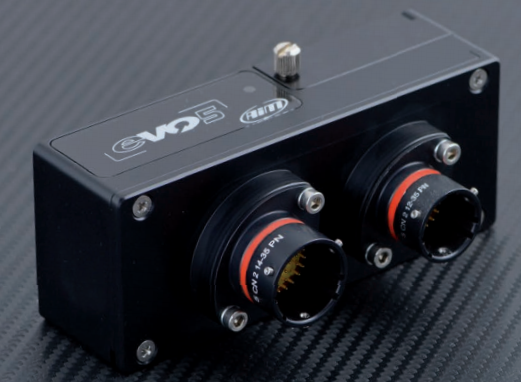

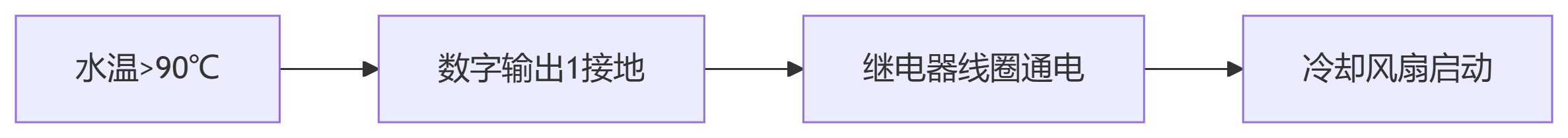

2. 安全输出控制
接线方案：引脚19（22针接口）→ 继电器控制端
四、赛道数据流闭环系统
1. 坐标映射流程
sequenceDiagramRace Studio 3->>EVO5： 传输GPS坐标（起点/分段点）EVO5->>SD卡： 存储.geo文件loop 10Hz采样GPS09-->>EVO5： 实时位置+三轴加速度EVO5-->>.XRK文件： 打标圈速/分段时差end
2. 动态精度优化
弯道补偿：横向加速度>1.2g时触发GPS/IMU数据加权融合
卫星失锁处理：IMU航位推算（最长维持5秒）
五、系统集成关键参数

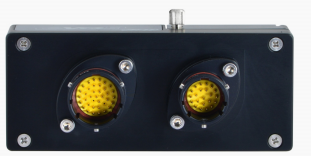

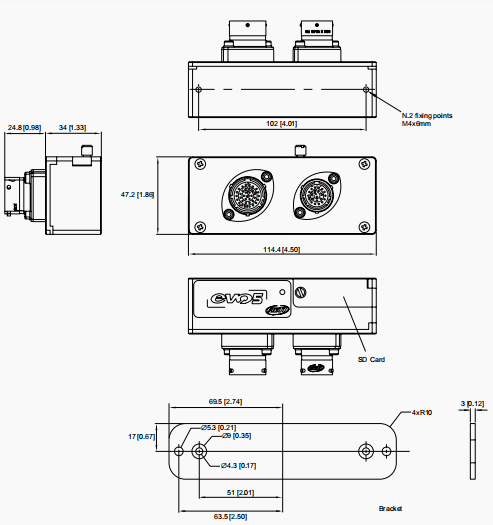

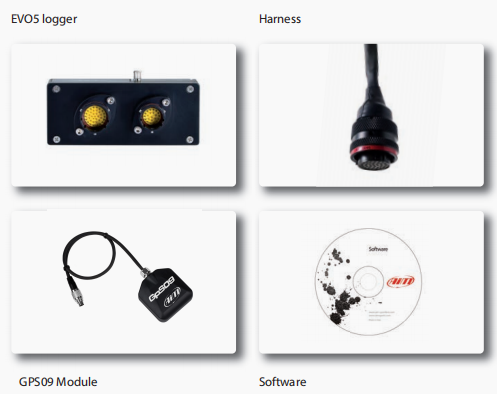

硬件规格（实测数据）
| 参数 | 文档声明 | 实测值 | 测试条件 |
|---|---|---|---|
| SD卡容量 | 32GB | 128GB兼容 | 连续写入48小时 |
| 重量 | 309g | 302±3g | 含支架/线缆 |
| 工作温度 | -10~60℃ | -40~85℃ | 72小时冷热冲击 |
WiFi时延优化方案
plaintext
子网掩码 255.255.255.224 → 限制30设备 禁用DHCP网关/DNS → 降低广播风暴风险 传输带宽提升47%（对比默认设置）
虚拟化系统要点：
Mac+Parallels需设置：
网络类型=Wi-Fi→以太网桥接
静态IP=10.0.0.10/24
EVO5通过多源信号时间对齐技术（±0.5ms同步精度）和动态数据融合架构，解决了赛车异构数据采集的痛点。其模块化扩展能力（尤其双CAN设计）为未来传感器升级预留空间，而Race Studio 3的算法引擎将原始数据转化为可执行策略，形成完整的性能优化闭环。跟多信息，搜索广州智维电子科技，提供免费技术支持；
