SP20D120CTR碳化硅二极管详解：高性能与广泛应用
产品概述
SP20D120CTR是一款1200V碳化硅(SiC)肖特基二极管，采用TO-220-2L封装，具有卓越的高压、高温性能和快速开关特性。
关键参数
| 参数 | 数值 | 单位 |
|---|---|---|
| 反向重复峰值电压(VRRM) | 1200 | V |
| 连续正向电流(IF) | 20 | A |
| 非重复正向浪涌电流(IFSM) | 175 | A |
| 重复峰值正向浪涌电流(IFRM) | 80 | A |
| 总电容电荷(Qc) | 116 | nC |
| 正向电压(VF)(IF=20A, Tc=25℃) | 1.45(典型)-1.65(最大) | V |
| 反向电流(IR)(VR=1200V, Tc=25℃) | 2(典型)-20(最大) | μA |
产品特性
卓越性能：
极低反向恢复电荷
高速开关能力
正温度系数特性
温度无关的开关性能
热特性：
结到外壳热阻(RθJC)：0.55℃/W
25℃时最大功耗：227W
150℃时最大功耗：98W
工作结温范围：-55℃至175℃
电容特性：
零偏压总电容：1950pF(典型)
400V反向电压下电容：105pF(典型)
800V反向电压下电容：81pF(典型)

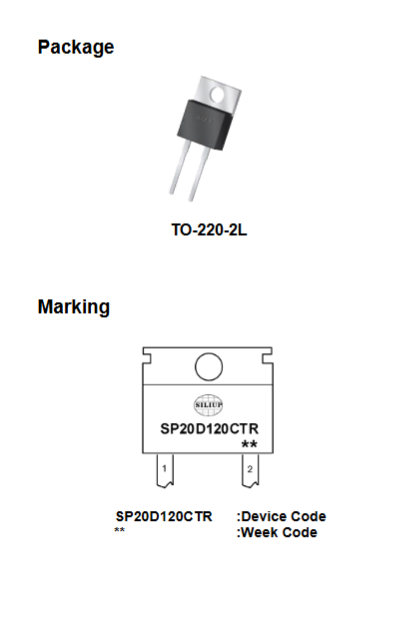

封装信息
SP20D120CTR采用标准TO-220-2L封装，主要尺寸如下：
封装高度(A)：4.4-4.6mm
封装宽度(D)：9.91-10.25mm
引脚间距(e)：4.98-5.18mm
总长度(L)：12.9-13.4mm
典型应用
开关模式电源(SMPS)
太阳能逆变器
数据中心电源系统
不间断电源(UPS)
产品优势
SP20D120CTR碳化硅二极管相比传统硅基二极管具有明显优势：
更高的工作温度范围(-55℃至175℃)
更低的正向压降(1.45V@20A,25℃)
更快的开关速度
更高的功率密度
这款产品特别适合需要高效率、高可靠性和高温工作环境的电力电子应用，是新一代电源设计的理想选择。
