三轴云台之增稳技术篇

     三轴云台的增稳技术通过机械结构、传感器融合、控制算法及电机驱动的协同，实现毫秒级姿态补偿与多场景动态适配，其核心原理与关键技术如下：

一、机械结构设计：三轴联动与轻量化

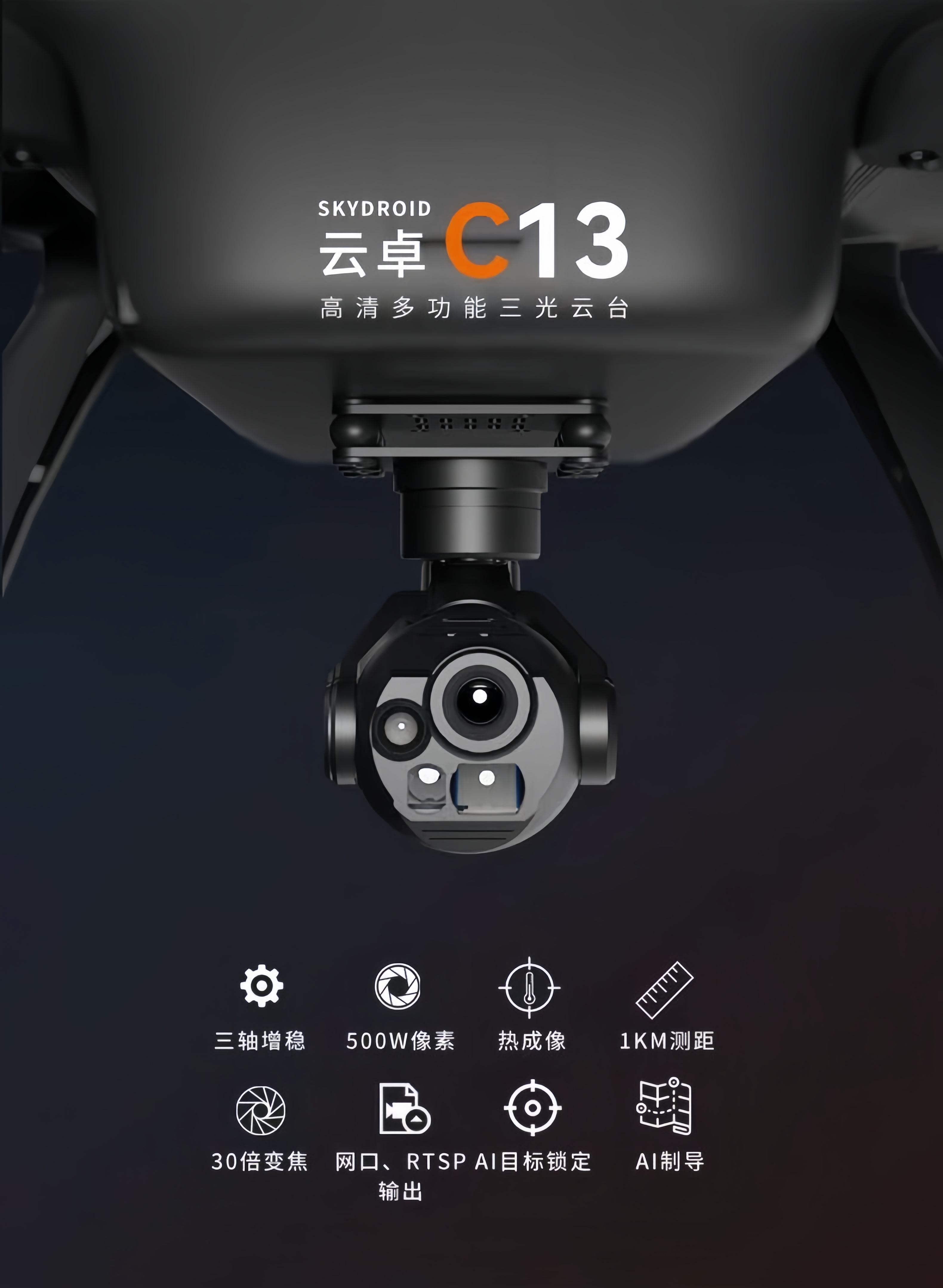

三轴框架结构

云台由俯仰轴（控制上下倾斜）、横滚轴（控制左右倾斜）、航向轴（控制水平旋转）三个相互垂直的框架构成，形成三维空间定位系统。

轻量化与高刚性材料

采用航空铝合金、碳纤维复材等，在保证结构强度的同时减轻重量。碳纤维虽轻，但需通过精密啮合设计（如扇形齿轮）避免高速飞行中的共振问题。

减震设计

软胶减震球：隔离高频振动，防止机械共振。

自稳支撑臂：如深圳深知未来的橡胶圈阻尼设计，可抑制80%以上>100Hz的振动。

二、传感器融合：多源数据实时校准

惯性测量单元（IMU）

陀螺仪：检测角速度变化，响应频率达500Hz以上，是高频抖动检测的核心。

加速度计：感知线性加速度，补偿平移抖动。

磁编码器：精确测量电机转动角度，实现闭环控制。

多传感器数据融合

卡尔曼滤波：融合陀螺仪、加速度计数据，提供可靠姿态估计。

视觉传感器辅助：通过特征点跟踪（如光流法）辅助运动估计，提升动态场景适应性。

环境补偿

恒温控制模块：维持传感器稳定性（如加热片+保温层），防止温度漂移。

抗电磁干扰设计：采用磁编码器或冗余设计，避免信号失真。

三、控制算法：动态优化与智能预测

经典PID控制

比例-积分-微分（PID）：通过调整参数消除视轴偏差，使云台保持水平稳定。

改进算法：

模糊PID：根据电机实时状态动态调整参数，提升控制精度。

自适应Kalman滤波：抑制环境噪声，增强系统鲁棒性。

积分分离PID：避免误差累积，适用于复杂系统。

复合控制方法

ESO_LQR：结合扩展状态观测器（ESO）与线性二次调节器（LQR），补偿外部干扰，超调量低于5%。

H∞算法：增强鲁棒性，适应极端天气（如低温导致电机扭矩下降）。

AI驱动的智能增稳

目标语义感知：实时识别关键目标（如人像、地标），优先稳定目标区域。

运动预测：LSTM网络学习载机运动模式，预测未来帧姿态，补偿处理延迟。

自适应滤波：RLS算法动态优化滤波器系数，提升风扰环境下的稳定性。

四、电机驱动：高精度与低延迟

无刷直流电机

低延迟、高扭矩响应：毫秒级调整能力，如某些云台需在100Hz以上数据更新频率下保持稳定。

矢量控制算法：优化电机转矩，减少机械振动影响。

闭环控制与编码器反馈

电机码盘/磁编码器：精确测量转动角度，实现闭环控制，避免虚位误差。

FOC（磁场定向控制）：优化电机转矩输出，提升动态响应速度。

五、多场景适配与性能优化

运动场景增强

动态增稳模式：将云台转向速度提升至180°/s，同时保持画面稳定（如滑雪、骑行场景）。

混合变焦协同：结合光学变焦（物理位移）与数字变焦（超采样），实现全焦段稳定。

工业与安防应用

全景拼接抖动修正：通过多摄像头分布安装，实现全景稳定拍摄（如塔机云台）。

智能跟踪：持续锁定目标，提升监控效率（如安防云台）。

极端环境适应性

宽温域工作：-30℃~60℃环境下保持稳定（如消防、搜救场景）。

抗电磁干扰：城市或高压线附近增强信号屏蔽设计。
