Chrontel 【CH7104B-BF】CH7104B HDMI to HDTV/VGA Converter

描述

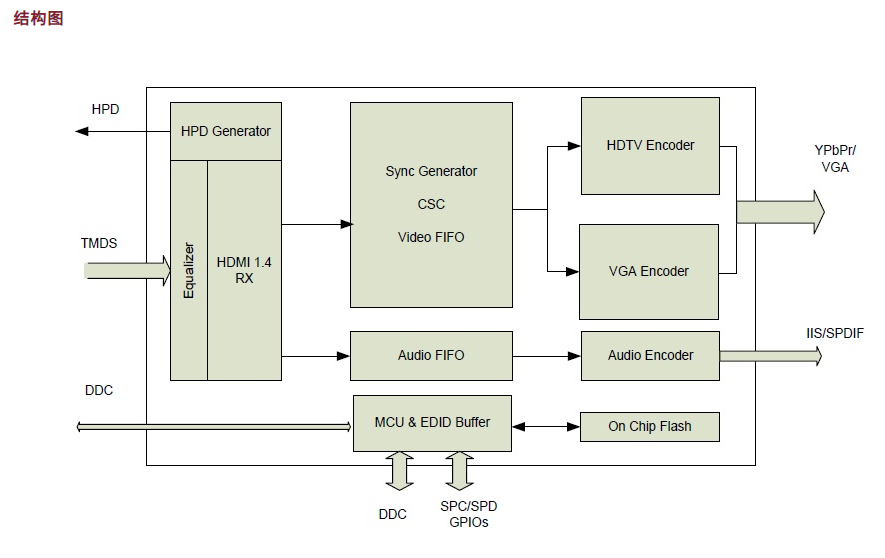

Chrontel 的 CH7104B 是一款低成本、低功耗的半导体器件，由 HDMI 接收器、三个独立的 9 位视频数模转换器 （DAC）、HDTV 编码器和音频编码器组成，可将 HDMI 信号转换为具有 IIS 或 SPDIF 音频输出的 HDTV/VGA 输出。

集成的 HDMI 接收器符合 HDMI 1.4b。凭借复杂的MCU和片上闪存，CH7104B支持自动启动和EDID缓冲区。利用嵌入式闪存自动加载的固件，CH7104B可以支持 HDMI 输入检测、DAC 连接检测并确定自动进入省电模式。

功能
- 符合HDMI 1.4规范的HDMI接收器
- 支持多种输出格式：
— HDTV格式（YPbPr输出）适用于480p、576p、720p、1080i和1080P
— 模拟RGB输出用于VGA，具有三重9位DAC，最高可达200MHz像素率。同步信号可以以分离或复合方式提供。
- 支持VESA和CEA时序标准，最高可达UXGA和1920x1080@60Hz
- 芯片内置音频编码器，支持2通道IIS/S/PDIF音频输出
- VGA输出符合VESA VSIS v1r2规范
- 嵌入式MCU处理控制逻辑
- 支持通过芯片内闪存自动加载固件启动设备
- 集成EDID缓冲区
- 无晶振架构
- 支持TV/VGA连接检测
- 支持HDMI输入检测
- 支持自动电源节省模式和低待机电流
- 支持在ITU-R BT.601和709颜色空间中将RGB转换为YCC
- 提供IIC从接口和HDMI DDC接口用于调试和固件更新
- 低功耗架构
- 符合RoHS规范和无卤素封装

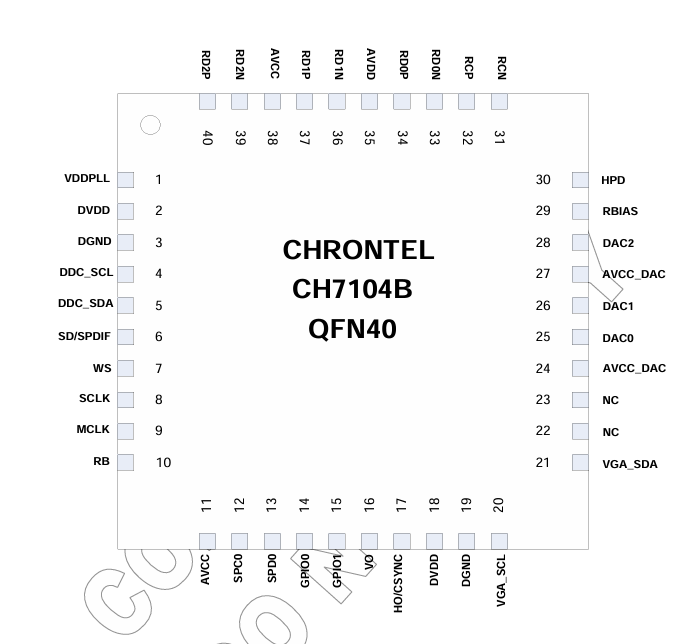

- 提供40引脚QFN封装（5 x 5毫米）

应用
- HDMI到YPbPr/VGA适配器/对接站
- 车载信息娱乐设备
- IPC
- 手持/便携设备
- 数字视频系统
