Unity 小游戏宿主现已支持 AR 功能，本文介绍如何从零开始创建一个可以在Unity小游戏宿主上运行的AR小游戏，欢迎大家试用！

想为你的小游戏注入虚实交融的魔力吗？现在，Unity 小游戏宿主正式支持 AR 功能，助你轻松打造沉浸式增强现实体验！

---

🌟 为什么选择Unity小游戏宿主？

• 无缝接入：专为小游戏优化的 AR API，快速集成，省时省力

• 强大性能：基于成熟技术栈，流畅运行复杂 AR 场景

• 跨平台兼容：一次开发，多端部署，触达亿万玩家

🎮 开发者福音 无论你是想开发：

• 虚实结合的冒险游戏

• 场景互动的营销应用

• 社交 AR 小游戏 这份文档将手把手教你如何通过 Unity 宿主 AR API，快速实现AR功能！

📢 现在就开始，让你的小游戏从屏幕里"跳"出来！

---

AR API设计原则

本AR API基于微信VisionKit API规范开发，为Unity小游戏开发者提供与微信平台高度兼容的AR功能支持。我们采用与VisionKit一致的API命名规范，核心功能接口（如平面检测、图像追踪等）保持对齐，并支持微信VisionKit的主要数据结构格式。但需要注意，部分API的输出与原生VisionKit可能存在细微差异。

开发者可通过tj.createVKSession(option: SessionOption)函数启动基础AR功能。返回的VKSession对象可用于运动跟踪，或获取AR引擎对图片、3D物体及平面的识别结果。基于这些识别结果，开发者可实现多种AR应用场景，包括：

• 图片增强效果
• 3D物体特效展示（如在商品周围呈现广告）
• 平面虚拟物品陈列等

接下来，我们将从零开始构建一个AR小游戏。

创建AR小游戏步骤

1. 定义工具类

首先创建两个核心工具类：

• ARCameraTexRenderer：负责相机背景渲染
• ARSceneRenderer：处理AR内容叠加

基础类结构如下：

class ARCameraTexRenderer {setup() {// ...// 定义着色器程序，初始化WebGL，适配屏幕比例等}render(frame) {// ...// 将相机捕获的YUV帧数据通过WebGL渲染到屏幕上}
}class ARSceneRenderer {setup() {// ...// 初始化WebGL渲染器，设置主相机，创建场景并添加光照，创建目标指示器，加载模型}render(frame) {// ...// 根据AR相机更新相机矩阵并渲染场景}
}

受限于篇幅两个工具类的实现不具体展开，如果感兴趣的话可以联系我们索取demo工程。

2.准备工作

接下来让我们做一些准备工作，通过tj.createCanvas()方法创建Canvas，并且实例化两个工具类，为简化渲染部分代码我们引入了Three.js依赖用于3D渲染。

this.canvas = tj.createCanvas();
this.THREE = createScopedThreejs(canvas);
this.glContext = this.canvas.getContext("webgl");
this.arSceneRenderer = new ARSceneRenderer(this.canvas, this.THREE);
this.arSceneRenderer.setup();
this.camTexRenderer = new ARCameraTexRenderer(this.glContext);
this.camTexRenderer.setup();

3.创建session用于平面检测 通过调用tj.createVKSession方法创建AR session。

this.session = tj.createVKSession({track:{plane:true,},version:'v1',gl:this.glContext
});

我们通过上述代码实现了支持平面检测的AR会话。通过设置不同的sessionOption参数，可以扩展更多AR功能。

关于sessionOption的配置说明：

当前基础版VKSession支持以下三种AR功能：

1. 标记检测（支持图片和模型识别）
2. 平面检测
3. 运动跟踪

创建VKSession时，系统会根据配置参数生成相应的AR功能实例。需要注意以下事项：

1. 当前版本暂不支持多跟踪功能同时启用
2. 当TrackOption中配置多个功能时，系统将按照优先级顺序启用最高级别的功能：
   • 运动跟踪（最高优先级）
   • 平面检测
   • 标记检测（最低优先级）

SessionOption参数定义如下：

interface SessionOption{// 为了兼容微信的VisionKit，保留version属性，但没有任何功能上的影响。// 可传入'v1'和'v2'。version:string// 具体的配置属性，必须传入。track:TrackOption,// webgl context。必要gl:WebGLRenderingContext
}
// 默认session只提供通用的AR功能，SSM和DSM请使用createSSMSession和createDSMSession创建
// 对应的session。同一时间只能开启一个AR功能。
interface TrackOption {// 图片/模型跟踪功能。开启之后，同时支持图片和模型的跟踪。图片支持同时跟踪多个图片。// 模型支持同时跟踪一个物体。测试工程：ARMain_Object.jsmarker:MarkersOption,// 是否开启SurfaceTrack功能。SurfaceTrack能识别平面上最近的anchor点。plane: Bool,// 开启后创建6Dof的简单运动跟踪，适合简单的AR程序。较为轻量。同时，只有在这个模式下// camera.viewMaterix才会有值，其他模式下，viewMatrix都为单位矩阵motion: Bool,
}

4.启动会话

最后，通过调用session.start()方法即可启动AR会话。以下代码示例展示了核心功能实现，非关键代码已做简化处理。

AR会话初始化

调用session.start()启动AR功能，开启平面检测（plane detection）功能。

平面追踪与相机定位

• addAnchors：当检测到平面时，设置标记（planeExist = true）
• updateAnchors：实时更新相机位置（通过anchor.transform参数）

用户交互处理

当用户点击屏幕时，通过射线检测（Raycaster）在已检测的平面上放置3D模型。

实时渲染

每帧获取AR相机数据（getVKFrame），同时渲染相机背景和3D场景。

let mainCamera = this.arSceneRenderer.mainCamera;
this.session.start(status => {// 判断status进行错误处理 ...session.on('addAnchors',anchors=>{if(anchors && anchors.length > 0){// 标记检测到平面planeExist = true;}});session.on('updateAnchors',anchors=>{if(anchors && anchors.length>0){let anchor = anchors[0];// 更新相机mainCamera.matrixWorldInverse.fromArray(anchor.transform);                  mainCamera.matrixWorld.getInverse(mainCamera.matrixWorldInverse);}});let raycaster = new THREE.Raycaster();tj.onTouchStart(function(evt){if(!planeExist){return;} // 未检测到平面则忽略// 计算点击位置（归一化坐标）let pointer = new THREE.Vector2()pointer.x = evt.touches[0].pageX / canvas.width * 2 - 1;pointer.y = - evt.touches[0].pageY / canvas.height * 2 + 1;// 射线检测raycaster.setFromCamera(pointer,mainCamera);const intersects = raycaster.intersectObjects( arSceneRenderer.scene.children );for(let i of intersects){if(i.object == arSceneRenderer.planeMesh){// 放置目标指示器arSceneRenderer.aimCenter.position.set(i.point.x,i.point.y,i.point.z);// 放置模型if(arSceneRenderer.currentModel){if(arSceneRenderer.putModel){return;}let obj = arSceneRenderer.currentModel;obj.scale.setScalar(0.1);obj.position.set(i.point.x,i.point.y,i.point.z);arSceneRenderer.scene.add(obj);arSceneRenderer.putModel = true;// 模型控制器 ...}}}           })const onUpdate = function(){// 渲染相机背景和3D场景const frame = session.getVKFrame(canvas.width,canvas.height);if(frame && frame.camera){if(camTexRenderer.render(frame)){arSceneRenderer.render(frame);                      }}   session.requestAnimationFrame(onUpdate);}// 启动渲染session.requestAnimationFrame(onUpdate);
});

5.运行

游戏编码已完成，现在可以在宿主设备上运行测试。启动游戏后，请按照以下步骤操作：

1. 移动手机直至系统成功识别平面，屏幕上将显示平面坐标轴
2. 点击屏幕即可在识别到的平面位置放置3D模型
3. 移动摄像头时，模型会固定在已识别的平面位置
4. 通过触屏手势可调整模型的大小和旋转角度

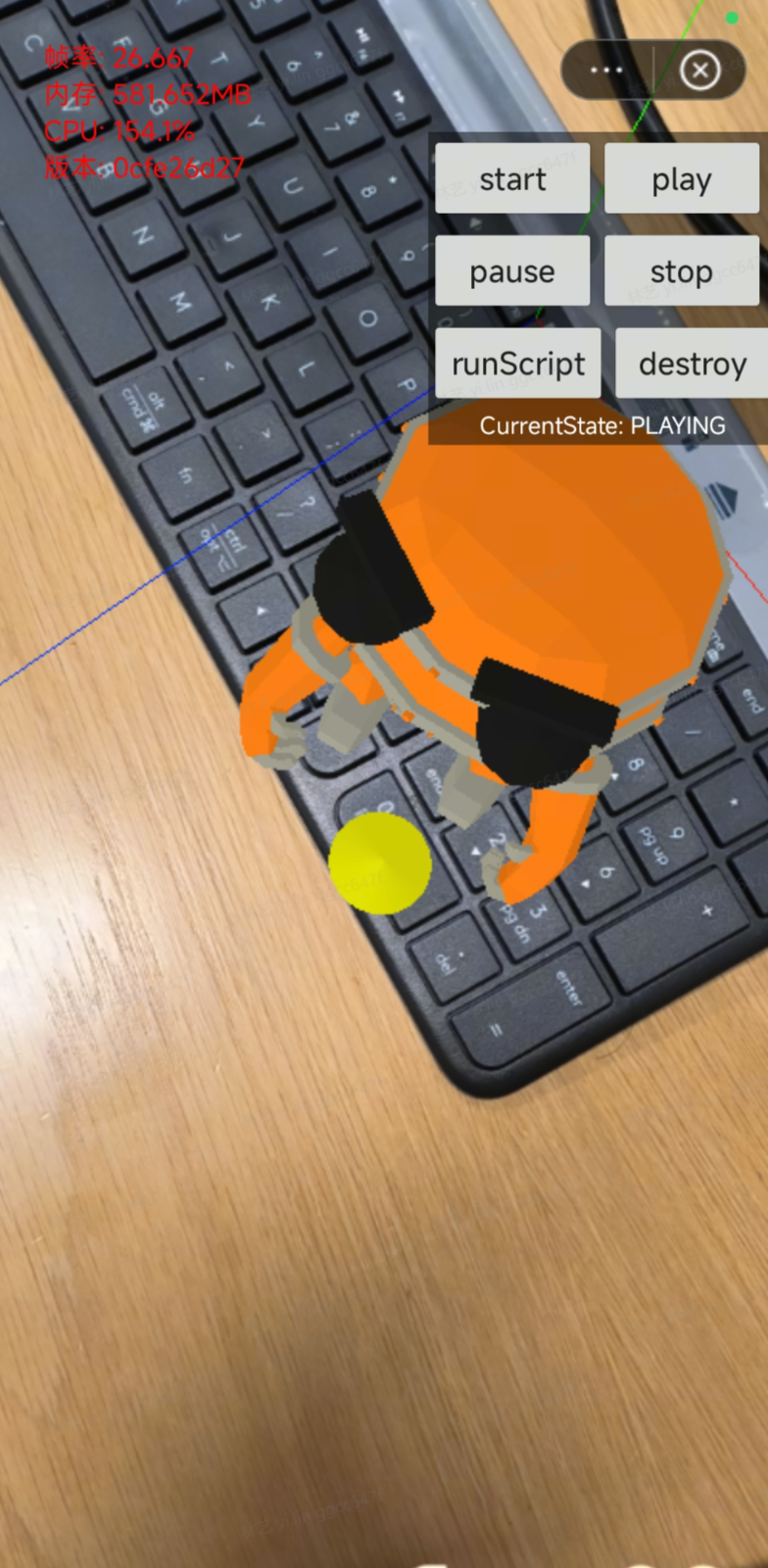

具体效果如下图所示：
