3D Web轻量化引擎HOOPS Communicator数据处理与流式加载能力概述

news 2025/8/1 13:35:19

为了帮助企业高效处理复杂的3D工程数据并将其快速交付到浏览器端，HOOPS Communicator提供了从数据创作、服务器端导入到客户端加载的一整套灵活方案，覆盖多样化的工业可视化需求。

一、灵活的数据创作

HOOPS Communicator提供了一套完整的创作库（Authoring Library），允许用户从自有的专有数据格式生成经过流式优化的高质量模型，便于在浏览器端快速查看和交互。
该创作库内置多种辅助函数，支持从零开始创作PMI（产品制造信息）及复杂的几何结构，方便工程团队根据实际需求灵活扩展。此库支持C++和Java语言绑定，兼容性强，易于集成到现有工作流中。

HOOPS中文网https://techsoft3d.evget.com/

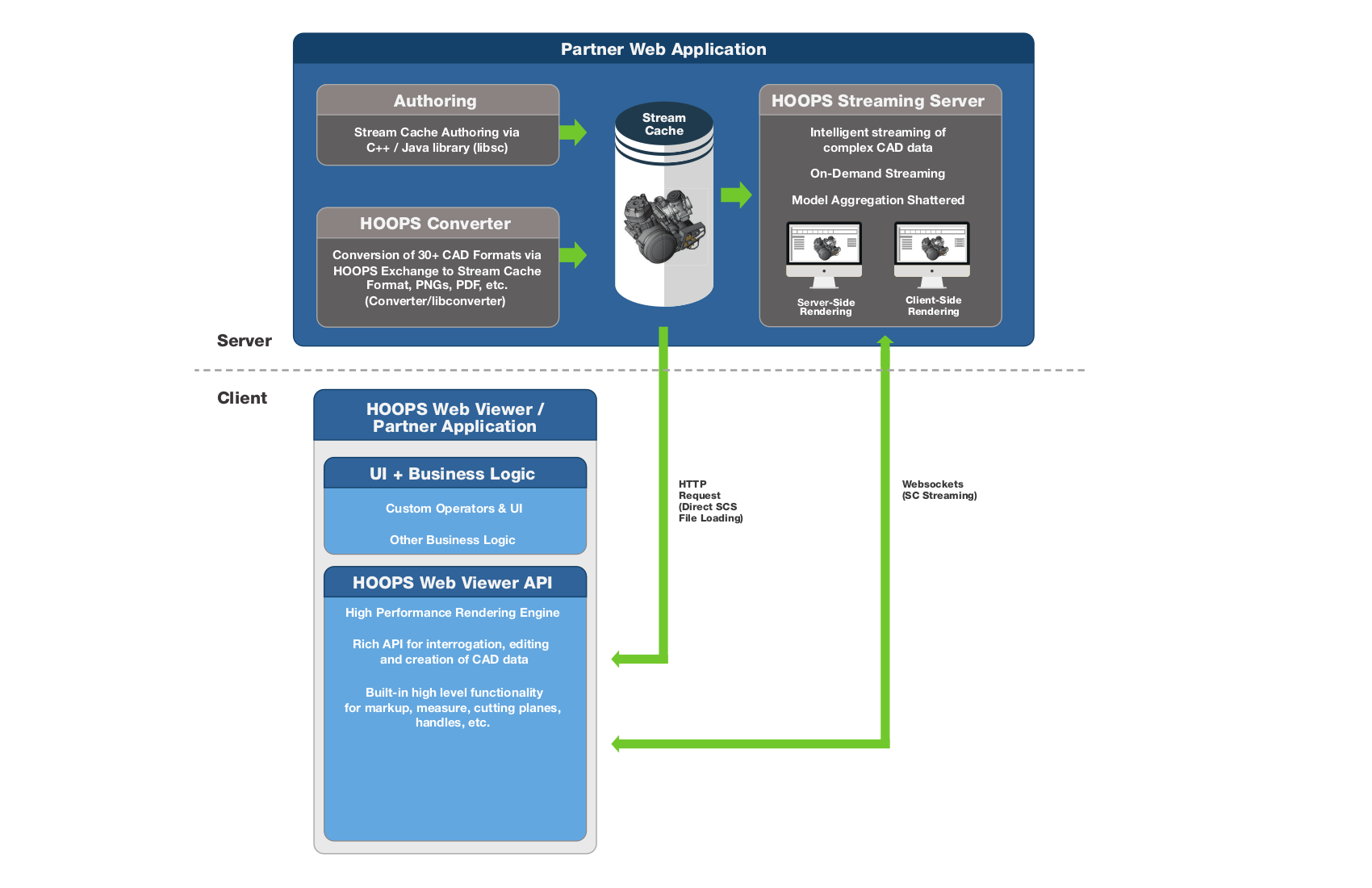

二、多样化的服务器端数据导入选项

为了帮助用户将已有的CAD或工程数据高效接入HOOPS Communicator，可通过以下两种方式实现：

HOOPS Converter

HOOPS Converter是一款独立的跨平台可执行程序，可在服务器端部署，支持超过30种主流CAD格式（如需更多格式，可升级至HOOPS Web Platform）。
它能够将原始工程数据转换为HOOPS Communicator所需的Stream Cache格式，以及其他输出格式如图像和3D PDF。此外，Converter还会通过XML提供产品结构信息，方便企业将自有的业务逻辑与转换后的模型实体进行关联。
该转换能力同样提供库（Library）版本，方便与企业现有系统深度集成。

直接创作

除了使用转换工具，HOOPS Communicator还提供跨平台的C++和Java创作库，允许用户基于自有数据从头生成Stream Cache模型。内置的辅助函数可简化复杂CAD模型的创建流程，满足不同场景下对定制化的需求。

三、灵活高效的客户端数据加载

为了让最终用户在浏览器中获得流畅的3D可视化体验，HOOPS Communicator设计了专有的Stream Cache（SC）文件格式。
该格式专为流式加载和模型聚合而优化，不仅能处理三角形网格和图形原语，还能完整承载复杂的工程数据。

在客户端，SC数据可通过以下两种方式加载：

流式加载

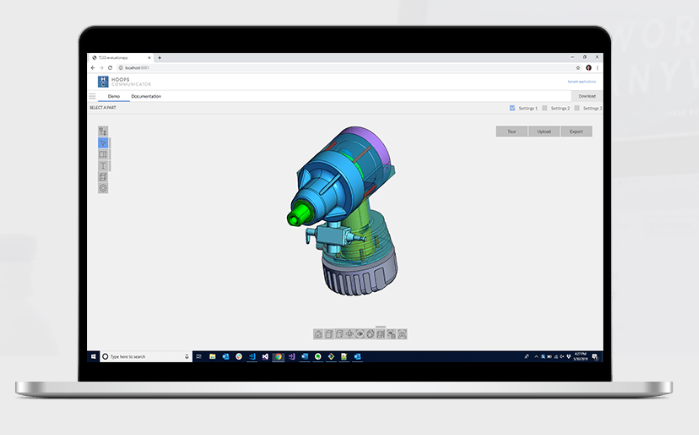

为了实现最佳性能和响应速度，HOOPS Communicator提供了服务器端组件HOOPS Stream Cache Server，通过与浏览器端HOOPS Web Viewer之间建立的WebSocket直连，支持快速、智能的流式加载和细粒度传输。
该服务器端组件还支持服务器端渲染（SSR），即所有渲染计算在服务器上完成，客户端仅接收图像，这对于超大模型尤为适用。
官方推荐使用HOOPS Stream Cache Server以获取最佳加载性能，但这并非使用HOOPS Communicator的必选前提。

基于文件的加载

除了流式加载，Stream Cache文件也可通过标准HTTP请求由浏览器端Web Viewer直接读取。在这种情况下，会使用Stream Cache的一个变体版本SCS，同样保证了对工程数据的高效处理。

四、总结

凭借从创作、格式转换到端到端流式加载的全链路能力，HOOPS Communicator可帮助企业将大规模、复杂的CAD/BIM数据轻松接入Web平台，快速交付高性能的3D可视化和协作体验。
不论是需要灵活自定义的数据创作，还是覆盖全格式的服务器端转换，或是面向最终用户的高效加载，HOOPS Communicator都能为不同行业和场景提供可落地、可扩展的技术支撑。
