CH347使用笔记：CH347作为FPGA下载器的几种方式
CH347简介
CH347是一款高速USB总线转接芯片，通过USB总线提供异步串口、I2C同步串行接口、SPI同步串行接口和JTAG接口等。JTAG接口最高支持60Mhz。
详细介绍：
CH347-高速USB转串口、JTAG/SWD、SPI、I2C芯片介绍
CH347下载FPGA程序的三种方式
- 使用OpenOCD
OpenOCD（Open On-Chip Debugger）作为开源的硬件调试器，除了可以对嵌入式芯片进行下载和调试，其实还支持一些型号的FPGA下载。

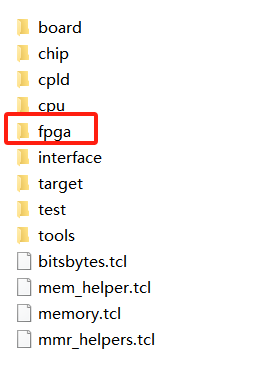

在OpenOCD目录中的share\openocd\scrips目录中可以看到支持的FPGA型号。
具体使用可参考
CH347应用–USB TO JTAG进行FPGA调试下载
- 使用OpenFPGALoader
类似于成熟的openOCD项目，openFPGALoader主要专注于对FPGA的固件下载，支持Xilinx, Altera/Intel, Lattice, Gowin等常见FPGA。
项目链接：https://github.com/ZhiyuanYuanNJ/openFPGALoader/tree/master
目前支持的FPGA型号如下：
https://trabucayre.github.io/openFPGALoader/compatibility/fpga.html
具体使用可参考：
CH347应用 USB转JTAG功能：开源项目openFPGALoader实现对FPGA高速下载
- 使用VIVADO xvcd
Xilinx Virtual Cable Daemon(xvcd)是Xilinx推出的基于 TCP/IP协议 的虚拟调试工具，主要用于替代传统的平台电缆 （如 Impact 工具）实现FPGA的远程调试和程序加载。
具体使用流程如下：
1、下载编译xvcd-ch347。
https://github.com/AIOT-CAT/xvcd-ch347
2、运行程序
首先使用-h，查看使用说明
ch347_xvcd.exe -hUsage:-h, --help display this message-a, --address <host add xxx> specify host address, default is 127.0.0.1-p, --port <port num> specify socket port, default is 2542-i, --index <index num> specify CH347 index, default is 0-s, --speed <ch347 speed> specify CH347 JTAG speed, default is 30MHz
一般使用时需要关注JTAG速率，一般单纯下载程序速率可以设置的稍高，程序固化时速率不宜过高。
设置JTAG速率3.75Mhz：
xvcd_ch347.exe -s 3750000
Open CH347 Succes.
CH347:[0] init done.
可以看到CH347成功打开，程序不要关闭，随后打开vivado。
3、vivado连接CH347

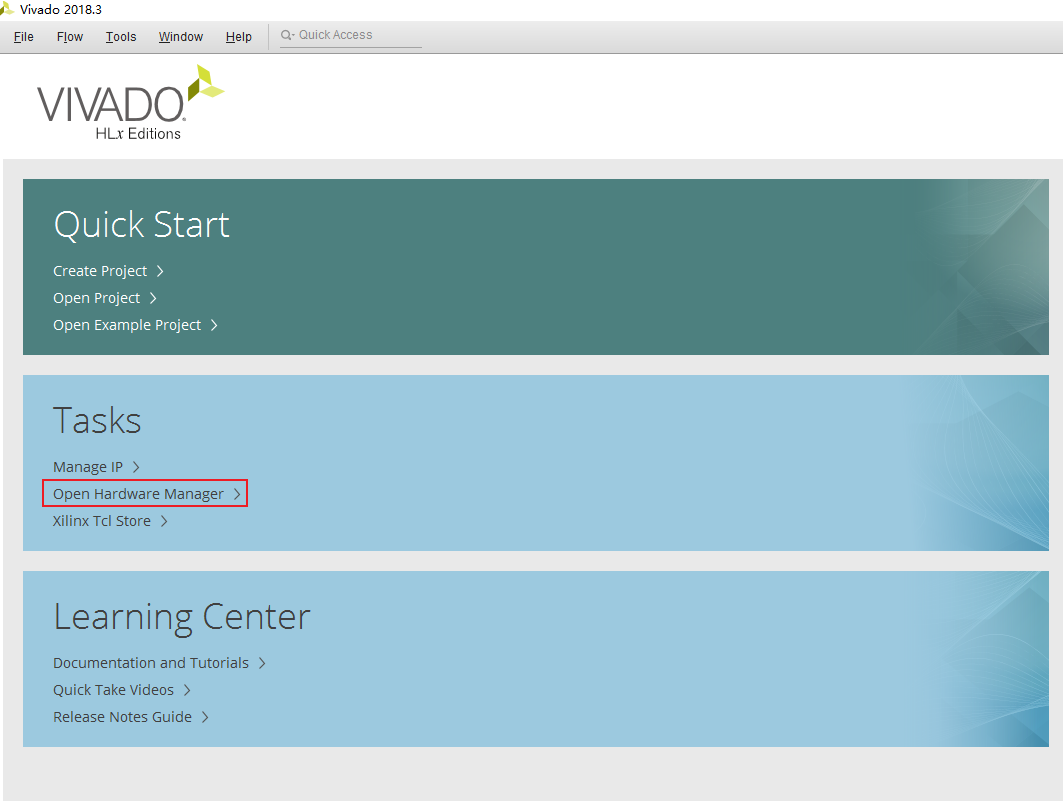

初始界面打开硬件管理。

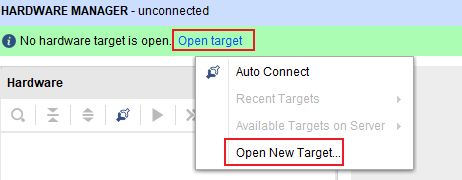

点击New Target

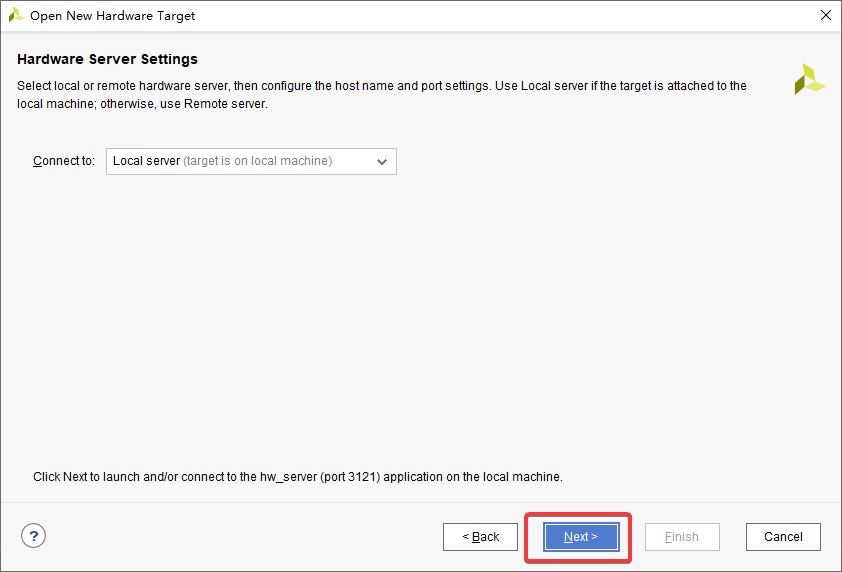

点Next

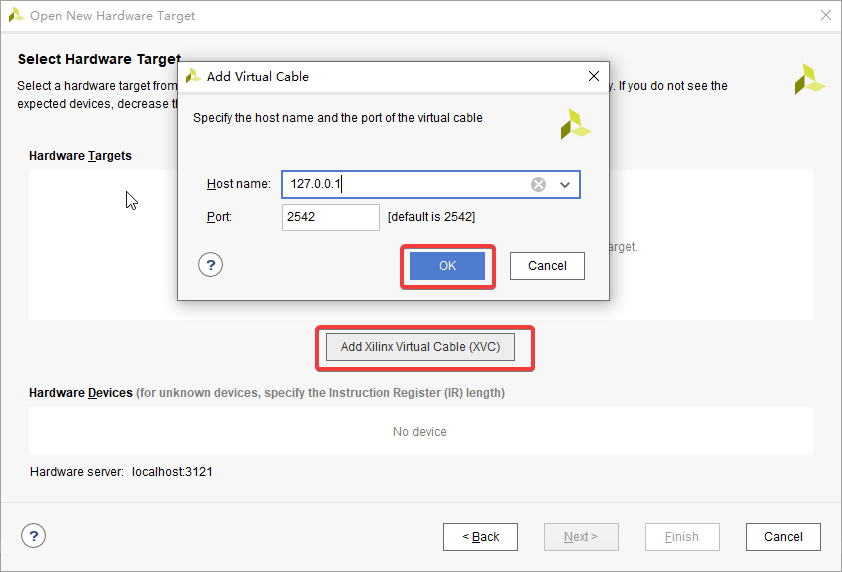

添加XVC虚拟线缆，并确认Host name:127.0.0.1 port:2542

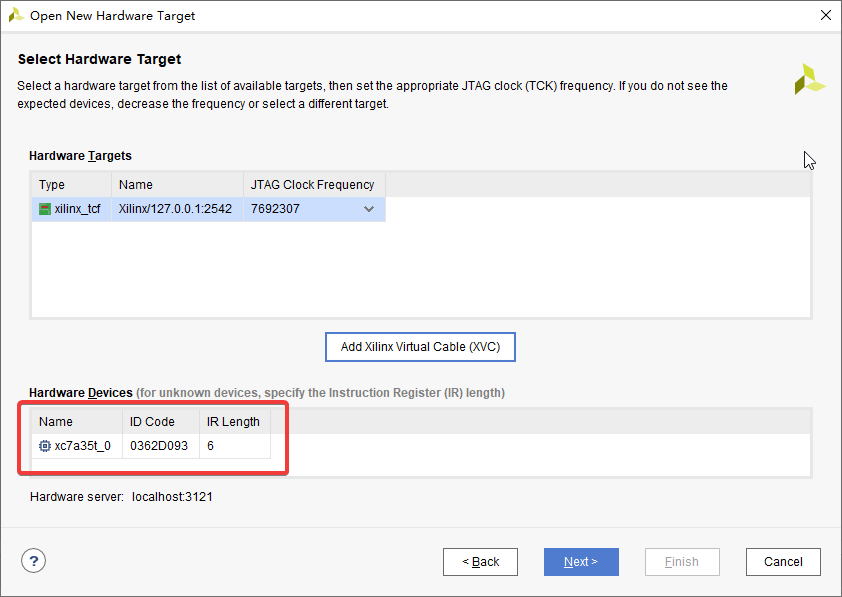

此时应能够看到FPGA的型号已经被扫描到。
点击Next、Finish。
4、程序下载

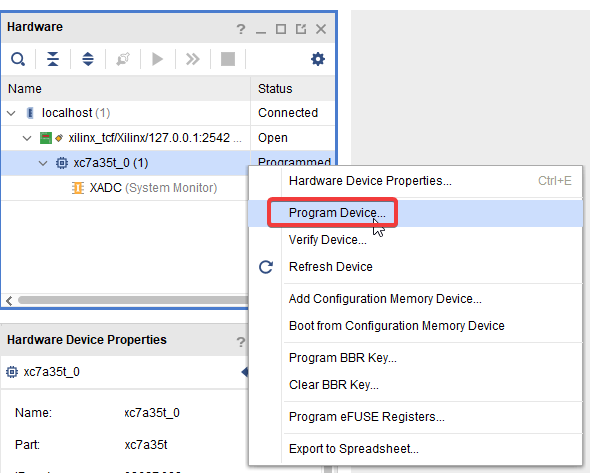

右键FPGA并选择Program Device。
在弹出的界面选择bit文件，点击Program并等待下载完成。
5、FPGA程序固化

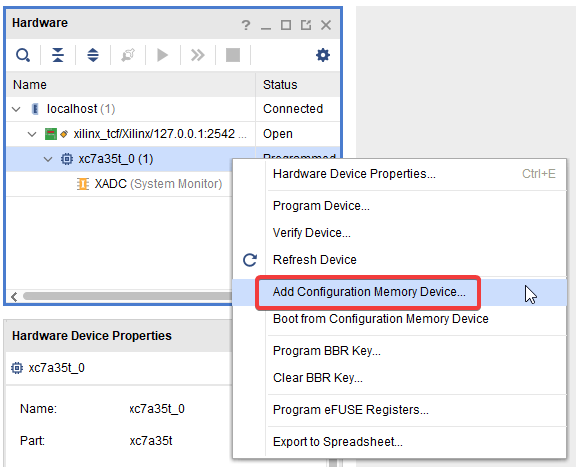

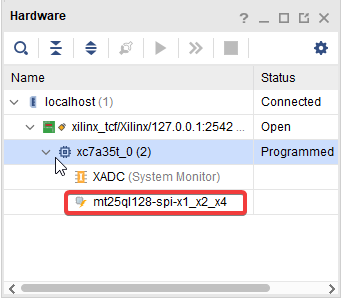

为FPGA选择自己的flash型号。

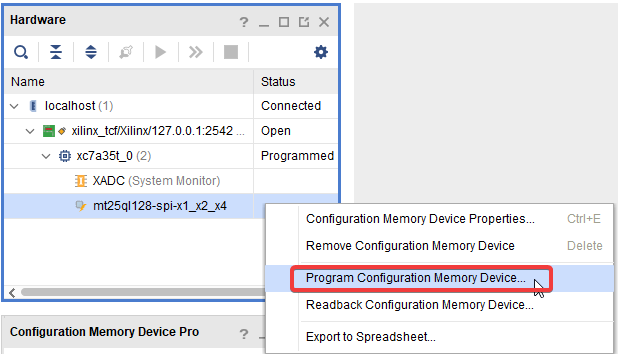

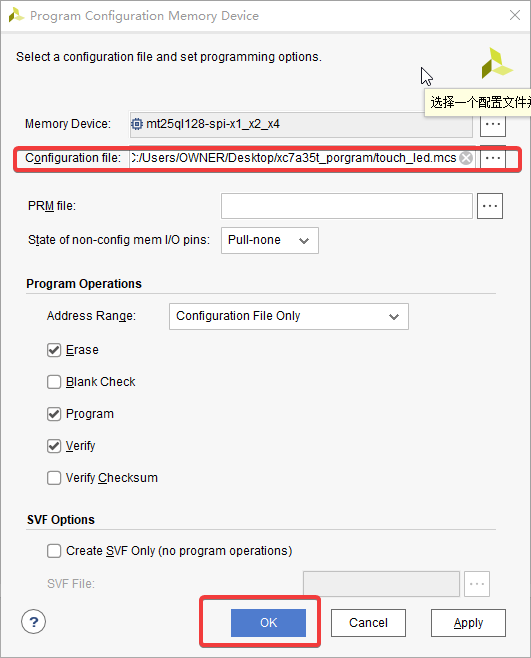

选择MCS文件并下载。
等待固化完成，并重启FPGA即可。
