信号上升沿时间与频谱分量的关系

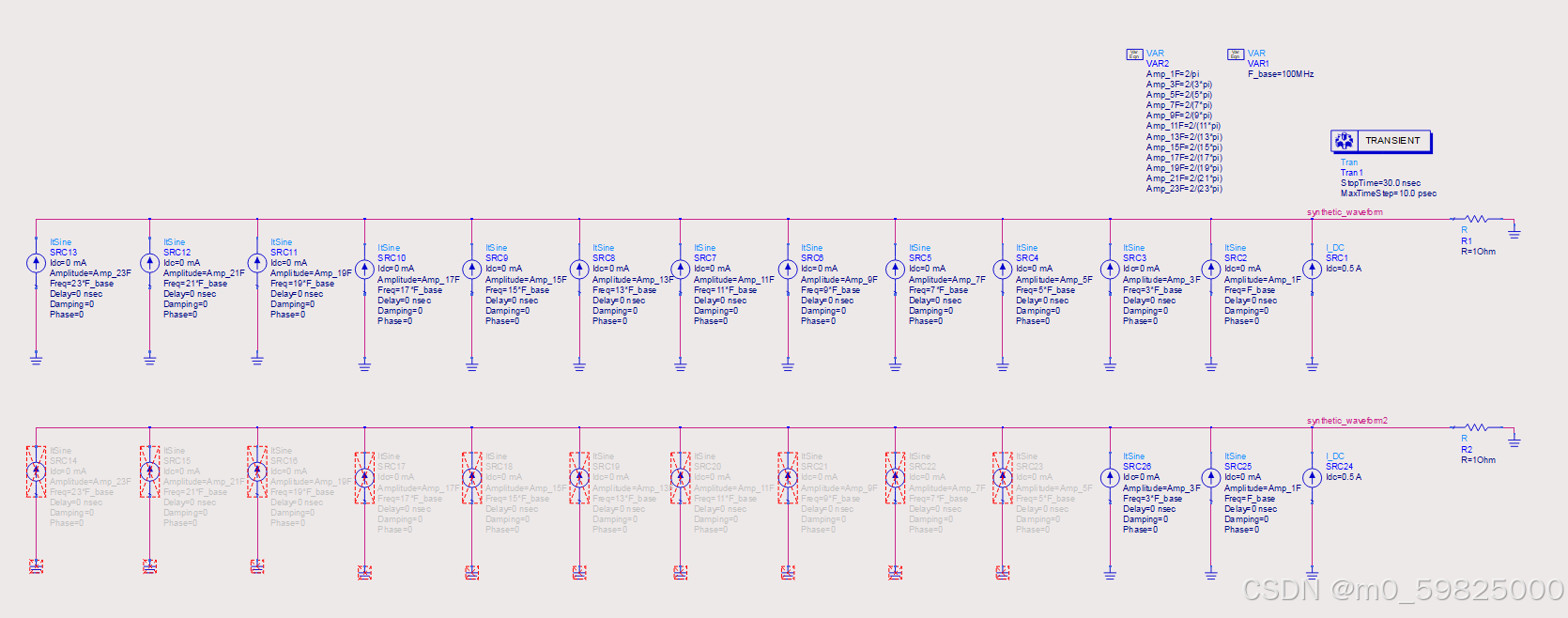

使用ADS进行仿真，建立一个波形有23次谐波的叠加，另一个波形只有3次谐波的叠加，如下图

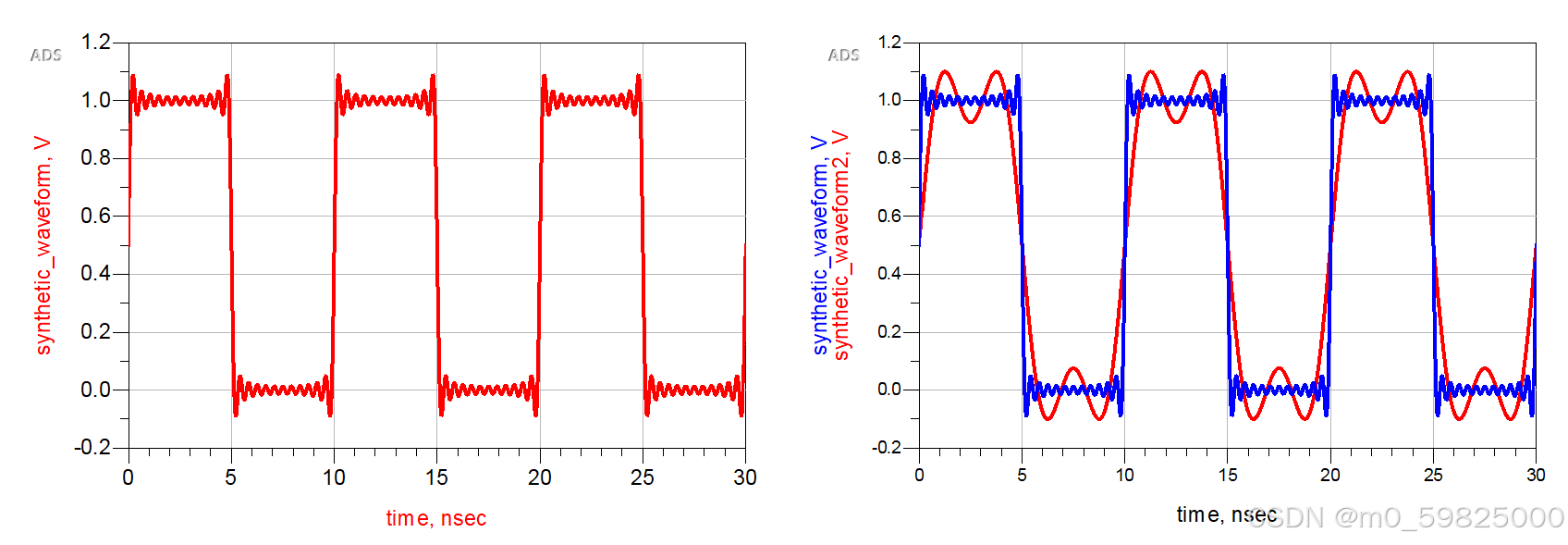

进行仿真得到下图，左侧为23次谐波叠加后的波形，右侧为3次谐波叠加与23次谐波叠加后的波形对比。

通过对比得到结论：
1.理想的方波信号是无穷多的谐波分量的叠加.
2.信号高频谐波数量叠加的越多，信号上升沿就越陡峭，波形就越接近方波。
3.信号高频谐波数量叠加的越少，信号上升沿就越缓慢。
4.信号高频谐波幅度越高，信号上升沿就越陡峭。信号高频成分幅度越低，信号上升沿就越缓慢（及梯形波与方波的区别）。

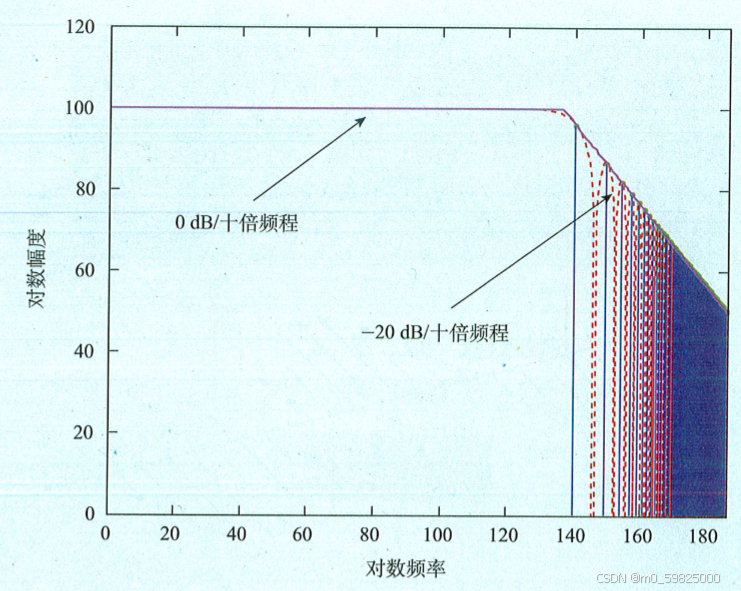

占空比50%方波对数频谱

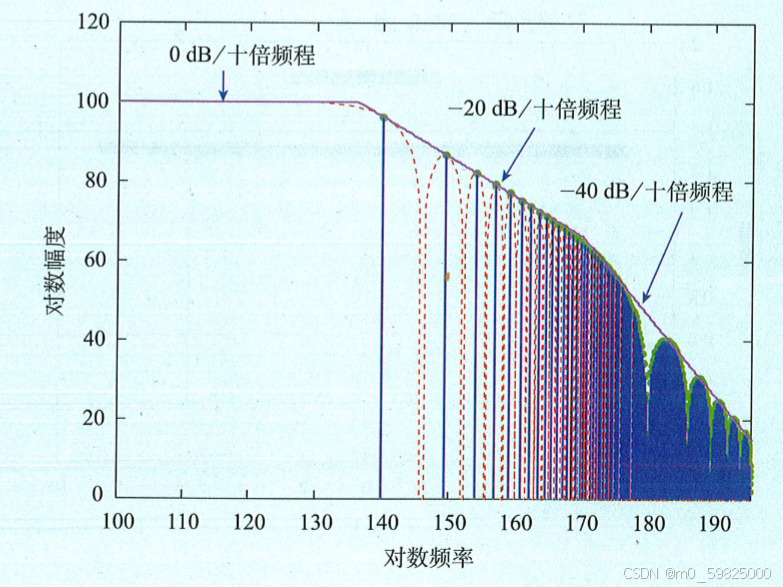

梯形波对数频谱
