实现多路标注截图

news 2025/7/30 7:23:18

1. 准备截图环境

创建合成画布：新建一个与原始参考尺寸（referenceWidth和referenceHeight）一致的临时画布，用于合成背景、视频内容和标注信息。
获取有效视频元素：筛选页面中已加载的视频元素（readyState >= 2且尺寸有效），确保截图包含实时视频内容。

2. 绘制基础内容

填充背景：在合成画布上用白色填充整个区域，作为截图的基础背景。
绘制视频内容：
- 计算视频元素在标注容器中的相对位置和尺寸。
- 根据相对比例将视频绘制到合成画布的对应位置，保证视频内容与标注的空间对应关系。

3. 绘制标注信息

遍历标注历史：将drawingHistory中存储的所有标注动作（包括手绘、图形、文字、马赛克等）绘制到合成画布。
处理当前绘制内容：如果存在正在绘制但未完成的动作（currentAction），同样将其绘制到画布，确保截图完整性。
按工具类型绘制：针对不同标注工具（如马赛克、箭头、文字等），调用对应的绘制方法，将百分比坐标转换为合成画布的实际像素坐标后绘制。

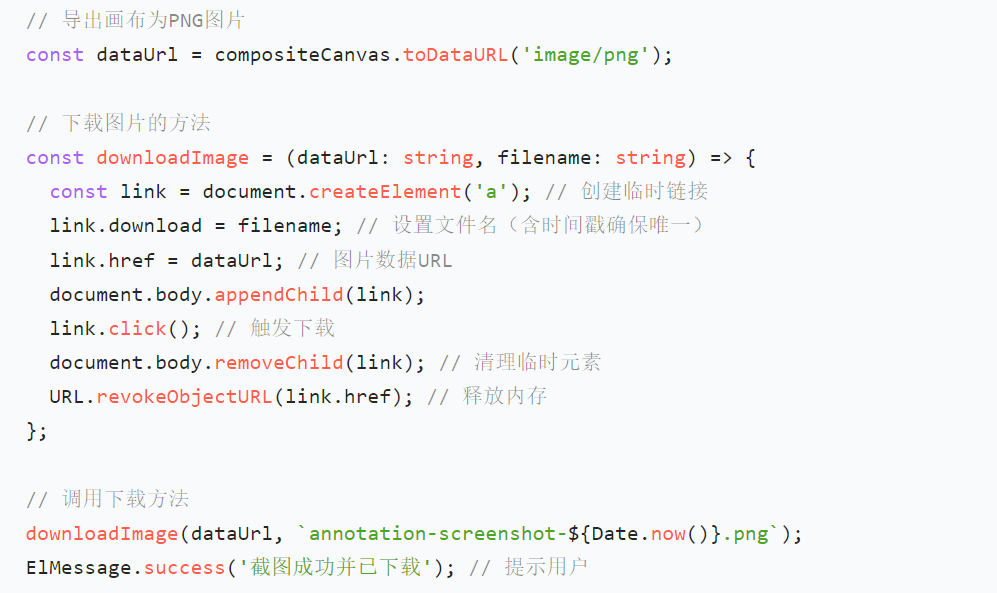

4. 导出与下载截图

生成图片数据：通过canvas.toDataURL('image/png')将合成画布内容转换为 PNG 格式的图片数据 URL。
触发下载：
- 创建临时<a>标签，设置download属性指定文件名（含时间戳确保唯一性）。
- 将图片数据 URL 赋值给<a>标签的href属性，模拟点击实现下载。
- 清理临时元素和 URL，释放内存。

5. 异常处理与反馈

错误捕获：使用try-catch捕获截图过程中的异常（如 canvas 操作失败），并通过ElMessage提示用户。
成功反馈：截图成功后，通过ElMessage显示成功提示，提升用户体验。

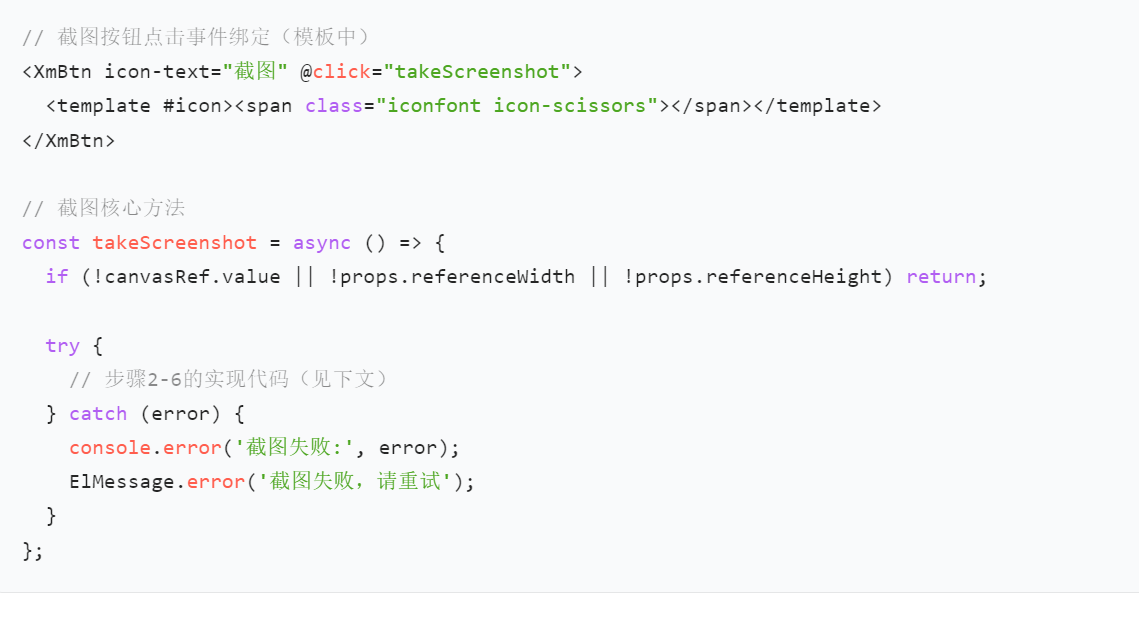

步骤 1：触发截图功能

用户点击 “截图” 按钮时，调用takeScreenshot方法启动截图流程。

对应代码：

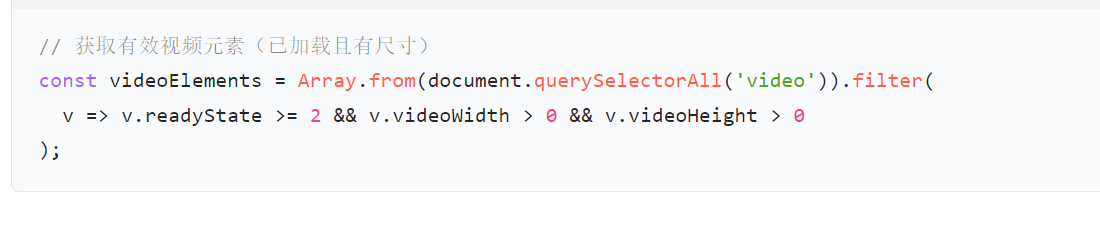

步骤 2：获取有效视频元素

筛选页面中已加载的视频元素（排除未就绪或无尺寸的视频），确保截图包含实时视频内容。

对应代码：

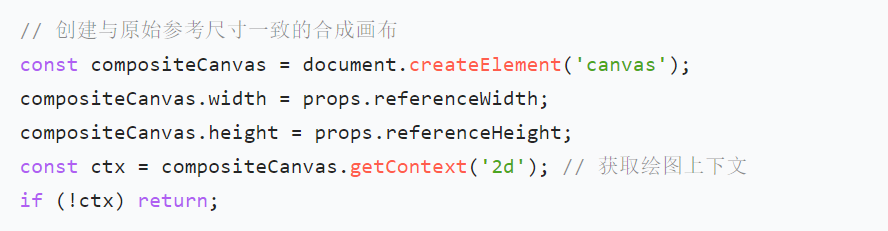

步骤 3：创建合成画布

新建与原始参考尺寸（referenceWidth和referenceHeight）一致的临时画布，用于合成背景、视频和标注。

对应代码：

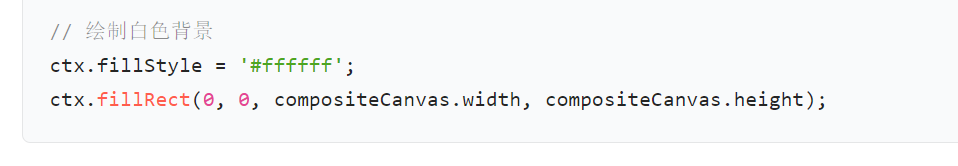

步骤 4：绘制基础背景

在合成画布上填充白色背景，作为截图的底层。

对应代码：

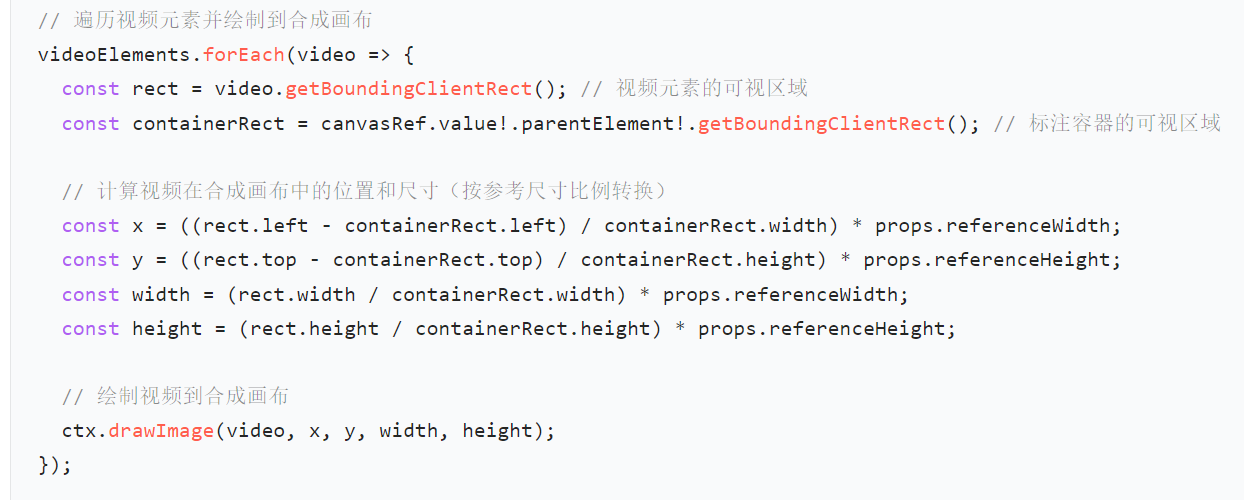

步骤 5：绘制视频内容

计算视频在标注容器中的相对位置，按比例绘制到合成画布，确保视频与标注位置对应。

对应代码：

步骤 6：绘制标注内容

将历史标注和当前正在绘制的内容（如手绘、图形、马赛克等）绘制到合成画布。

对应代码：

// 绘制历史标注
drawingHistory.value.forEach(action => {drawActionToCanvas(action, ctx, compositeCanvas);
});
// 绘制当前正在绘制的内容（未完成的标注）
if (currentAction) {drawActionToCanvas(currentAction, ctx, compositeCanvas);
}// 绘制单个标注到合成画布的方法
const drawActionToCanvas = (action: DrawingAction, ctx: CanvasRenderingContext2D, canvas: HTMLCanvasElement) => {const { tool, points, color, width, text } = action;// 将百分比坐标转换为合成画布的实际像素坐标const actualPoints = points.map(p => ({x: p.x * canvas.width,y: p.y * canvas.height}));// 设置绘图样式ctx.strokeStyle = color;ctx.fillStyle = color;ctx.lineWidth = width;// 根据工具类型绘制不同内容（以马赛克为例）switch (tool) {case 'mosaic':if (actualPoints.length) {drawMosaicToCanvas(actualPoints[0], width, ctx, canvas);}break;// 其他工具（pen/line/rectangle等）的绘制逻辑类似，调用对应方法// ...}
};// 马赛克在截图中的绘制方法
const drawMosaicToCanvas = (position: Point,size: number,ctx: CanvasRenderingContext2D,canvas: HTMLCanvasElement
) => {// 创建临时画布绘制马赛克图案const tempCanvas = document.createElement('canvas');tempCanvas.width = size;tempCanvas.height = size;const tempCtx = tempCanvas.getContext('2d');if (!tempCtx) return;// 绘制马赛克块（固定颜色#50B19D）tempCtx.fillStyle = '#50B19D';tempCtx.strokeStyle = 'rgba(255, 255, 255, 0.2)'; // 块间边框const cellSize = 10; // 马赛克块大小for (let y = 0; y < size; y += cellSize) {for (let x = 0; x < size; x += cellSize) {tempCtx.fillRect(x, y, cellSize, cellSize); // 填充块tempCtx.strokeRect(x, y, cellSize, cellSize); // 块边框}}// 绘制马赛克外边框和角落标记（增强可视性）tempCtx.strokeStyle = 'rgba(80, 177, 157, 0.8)';tempCtx.lineWidth = 2;tempCtx.strokeRect(0, 0, size, size); // 外边框const cornerSize = 8;tempCtx.fillRect(0, 0, cornerSize, cornerSize); // 左上角标记tempCtx.fillRect(size - cornerSize, 0, cornerSize, cornerSize); // 右上角标记tempCtx.fillRect(0, size - cornerSize, cornerSize, cornerSize); // 左下角标记tempCtx.fillRect(size - cornerSize, size - cornerSize, cornerSize, cornerSize); // 右下角标记// 将马赛克绘制到合成画布ctx.drawImage(tempCanvas, position.x - size / 2, position.y - size / 2, size, size);
};
