Linux驱动23 --- RkMedia 使用

news 2025/7/29 11:27:55

一、上电自动挂载

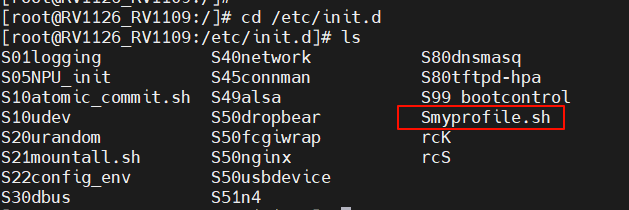

cd /etc/init.d/

vi Smyprofile.sh

添加这个内容

#!/bin/sh

ifconfig eth0 192.168.66.88

mount -t nfs 192.168.66.66:/home/lwl/share /MyProject -o nolock

黑色加粗的部分改成自己板子的 IP

红色的部分改成自己 Ubuntu 的 IP

绿色的部分改成自己的 Ubuntu 共享文件夹的路径

蓝色的部分改成板子共享文件夹的路径

chmod 777 Smyprofile.sh

reboot

这一段时间主要做

音视频的获取

获取音视频之后，需要推流，保存到本地

最终需要合成一个 mp4 文件

三步走

第一步：视频的获取，视频的推流，视频的本地保存

第二步：音频的获取，音频的推流，音频的本地保存

第三步：音视频合成，音视频推流，音视频本地保存

二、RkMedia

2.1 认识 RkMedia

瑞星微推出的一个闭源的音视频开发库

对 FFMPEG 进一步的封装

只有部分瑞芯微的芯片支持这个库

RkMedia 官方给我们的有例程 --- 可以参考使用

/home/wifi/driver/RV1126_RV1109_LINUX_SDK_V2.2.5.1_20231011/buildroot/output/rockchip_rv1126_rv1109_spi_nand/build/rkmedia/examples

VI(输入视频捕获) --- Video Input --- 视频输入

VENC(H.265/H.264/JPEG/MJPEG 编码) --- Video Encodec --- 视频编码

VDEC(H.265/H.264/JPEG、MJPEG 解码) --- Video Decodec --- 视频解码

VO(视频输出显示) --- Video Output --- 视频输出

RGA 视频处理（包括旋转、缩放、裁剪） --- 后续会用到

AI(音频采集） --- Audio Input --- 音频输入

AO(音频输出) --- Audio Output --- 音频输出

AENC(音频编码) --- Audio Encodec --- 音频编码

ADEC(音频解码) --- Audio Decodec --- 音频解码

MD（移动侦测）

OD（遮挡侦测）

VMIX（视频合成）

MUXER（视频封装）

VP（视频一入四出）

rtsp

流媒体服务器

用来传输音视频数据流的服务器解决方案

实时流传输协议（Real Time Streaming Protocol，RTSP），RFC2326（中文版），是 TCP/IP 协议体系中的一个应用层协议，由哥伦比亚大学、网景和RealNetworks 公司提交的 IETF RFC 标准。该协议定义了一对多应用程序如何有效地通过 IP 网络传送多媒体数据。RTSP 在体系结构上位于 RTP 和 RTCP 之上，它使用 TCP或 UDP 完成数据传输。属于一个应用层协议，它的传输层协议可以是 TCP，也可以是 UDP

rtmp

实时消息协议（英语：Real-Time Messaging Protocol，缩写 RTMP）也称实时消息传输协议。它是最初由 Macromedia 为通过互联网在 Flash 播放器与一个服务器之间传输流媒体音频、视频和数据而开发的一个专有协议。Macromedia 后被 Adobe Systems 收购，该协议也已发布了不完整的规范供公众使用。

RTSP 和 RTMP 的选择

百度以下两者的区别

RkMedia 中默认支持 RTSP 服务器端

RTSP 和 RTMP 都会分为服务器和客户端

不同的端使用的 API 是不同的，依赖的库也略有区别

如果要使用客户端的 API，需要自己移植相关的库

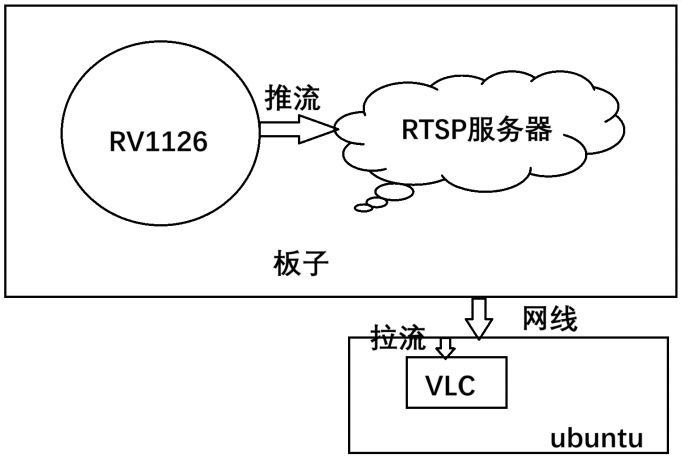

推流

客户端将数据流发送给服务器：客户端 → 服务器

拉流

客户端从服务器获取视频流：服务器 → 客户端

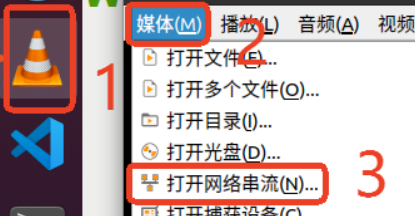

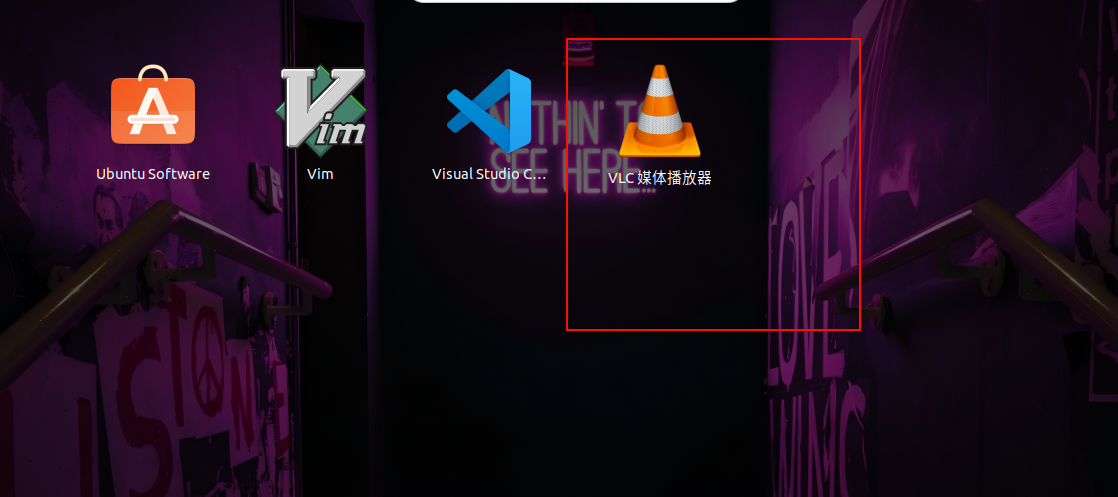

2.2 安装 VLC

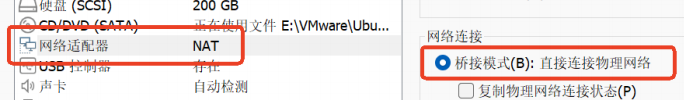

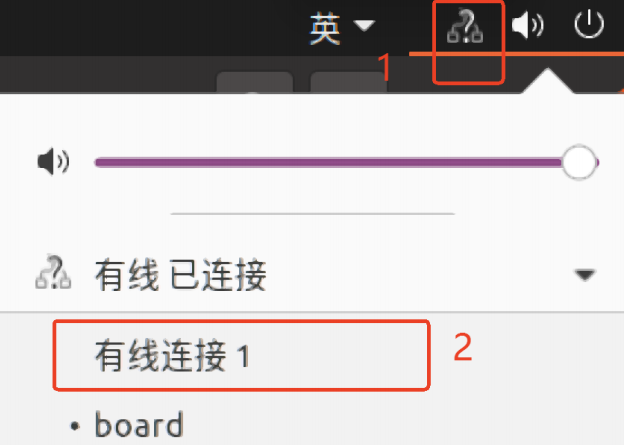

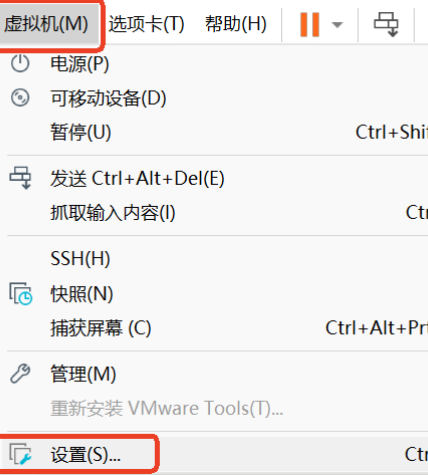

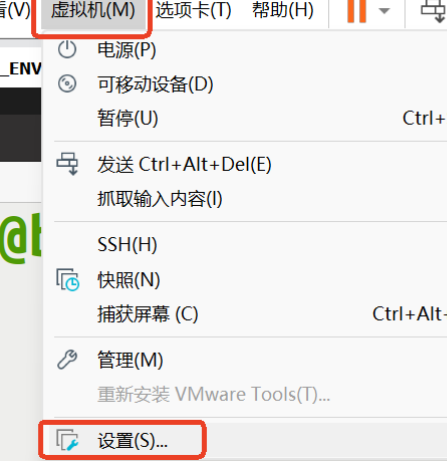

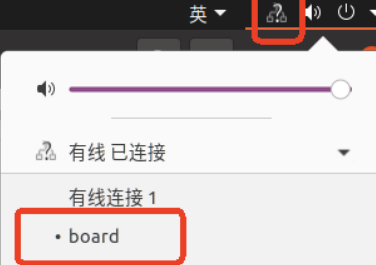

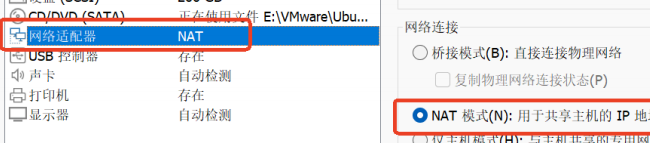

在 ubuntu 下安装，需要切换一下网络

在 Windows 下安装，需要把网卡 IP 换成静态 IP

可能影响到后续网口的使用

2.2 RkMedia 例程使用

./rkmedia_vi_venc_rtsp_test -a

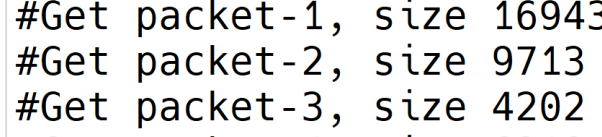

出现下图类似内容，即算成功

如果出现卡在

就执行：./rkmedia_vi_venc_rtsp_test

如果加上-a，卡在这里不动，就把-a 给去掉

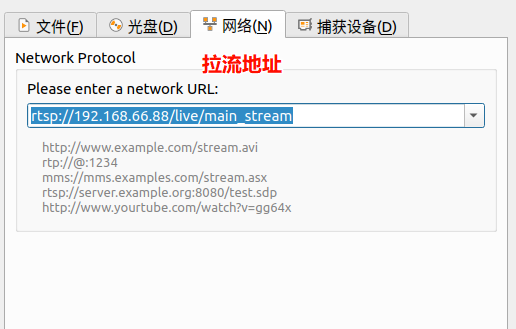

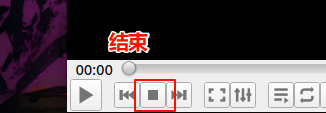

拉流地址

rtsp://192.168.66.88/live/main_stream

加粗部分换成自己的板子 IP

当前的过程

目前的目标：根据官方的例程，去完善自己的程序

//用来设置摄像头参数的 --- 必要的
rk_aiq_working_mode_t hdr_mode = RK_AIQ_WORKING_MODE_NORMAL;int fps = 30;SAMPLE_COMM_ISP_Init(s32CamId, hdr_mode, bMultictx, pIqfilesPath);SAMPLE_COMM_ISP_Run(s32CamId);SAMPLE_COMM_ISP_SetFrameRate(s32CamId, fps);
g_rtsplive = create_rtsp_demo(554);
g_rtsp_session = rtsp_new_session(g_rtsplive, "/live/main_stream");
rtsp_set_video(g_rtsp_session, RTSP_CODEC_ID_VIDEO_H264, NULL, 0);
rtsp_sync_video_ts(g_rtsp_session, rtsp_get_reltime(), rtsp_get_ntptime());
RK_MPI_SYS_Init();
RK_MPI_VI_SetChnAttr(s32CamId, 0, &vi_chn_attr);
RK_MPI_VI_EnableChn(s32CamId, 0);
RK_MPI_VENC_CreateChn(0, &venc_chn_attr);
RK_MPI_SYS_RegisterOutCb(&stEncChn, video_packet_cb);
RK_MPI_SYS_Bind(&stSrcChn, &stDestChn);
rtsp_del_demo(g_rtsplive);
RK_MPI_SYS_UnBind(&stSrcChn, &stDestChn);
RK_MPI_VENC_DestroyChn(0);
RK_MPI_VI_DisableChn(s32CamId, 0);
SAMPLE_COMM_ISP_Stop(s32CamId);

当前这个程序的功能只有推流，但是想让他既可以推流又可以保存在本地

保存在本地

g_output_file = fopen(pOutPath, "w");

和录制 PCM 音频一样

fwrite(RK_MPI_MB_GetPtr(mb), 1, RK_MPI_MB_GetSize(mb), g_output_file);

fclose(g_output_file);

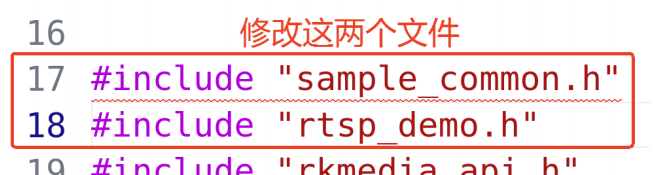

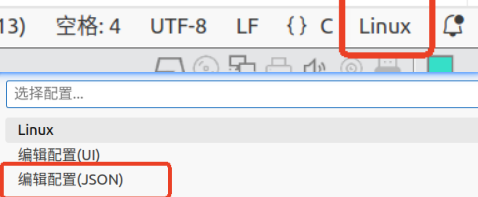

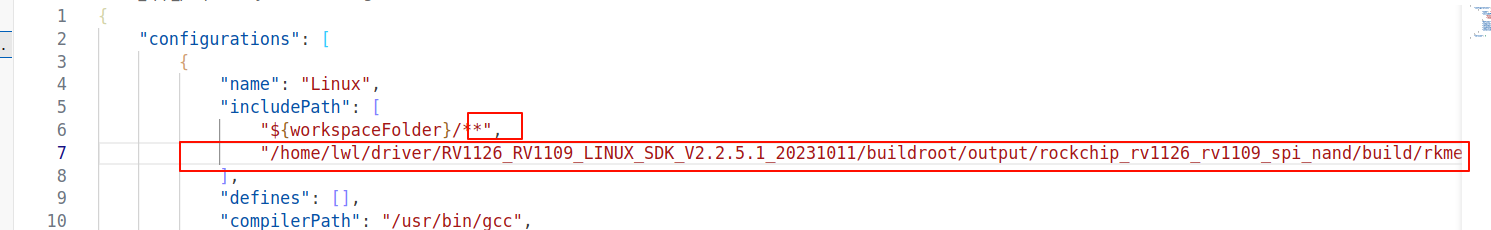

工程的配置

配置工程的目的在于让它有代码提示

依赖的头文件

#include <assert.h>
#include <fcntl.h>
#include <getopt.h>
#include <signal.h>
#include <stdbool.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <sys/types.h>
#include <time.h>
#include <unistd.h>
#include "common/sample_common.h"
#include "librtsp/rtsp_demo.h"
#include "rkmedia_api.h"
#include "rkmedia_venc.h"
