人形机器人_双足行走动力学：弹性势能存储和步态能量回收

一、弹性势能存储（跟腱系统）

跟腱（Achilles tendon）是人体最强大的肌腱之一，作为下肢能量传递的核心结构，在步行、跑步和跳跃中通过弹性势能的存储与释放显著提升运动效率。其能量回馈机制是仿生工程（如外骨骼和假肢设计）的重要参考依据。

（一）跟腱系统的解剖与力学特性

1. 结构基础

组成：跟腱由胶原纤维（占干重70%）、弹性蛋白和基质构成，胶原纤维呈平行螺旋排列，形成天然“弹簧”结构。

力学参数：刚度约200−300N/mm（静态拉伸），动态拉伸时可提升至400N/mm（应变硬化效应）。断裂强度高达100MPa，可承受约8×体重 的峰值负荷（如短跑时）。

2.能量存储的物理基础

弹性变形：胶原纤维的螺旋结构在拉伸时展开并储存弹性势能，类似弹簧的弹性储能机制。

黏弹性耗散：基质中的蛋白聚糖和水分子产生黏滞阻力，导致约15−25% 的能量耗散（主要发生在快速加载阶段）。

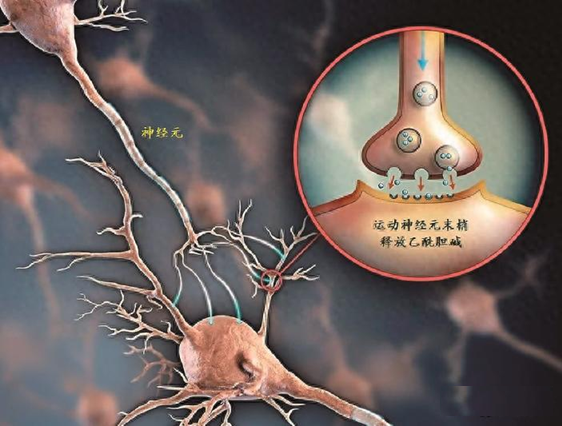

运动神经元末梢释放乙酰胆碱示意图

（二）步态周期中的弹性势能存储与释放

1.支撑相中期（Stance Phase）

力学过程：足部触地后，踝关节背屈（dorsiflexion）使跟腱被拉长，胶原纤维伸展储存弹性势能。

储能数值：单步可存储约35J 能量（相当于1.2×体重的力作用）。

生物电调控：腓肠肌在着地前80−120ms 预激活，通过肌张力调节跟腱刚度，优化储能效率。

2.推进相（Propulsion Phase）

能量释放：踝关节跖屈（plantarflexion）时，跟腱快速回缩，释放储存的弹性势能，推动身体前移。

释放效率：约60−70% 的存储能量被转化为机械功，降低代谢能耗17%（对比无弹性储能的理论步态）。

动态匹配：肌肉-肌腱单元通过刚度调节（如比目鱼肌协同收缩），实现能量释放与步频的同步。

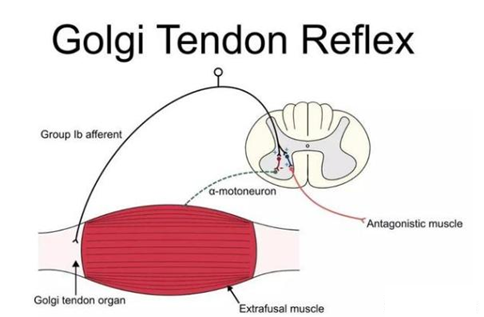

高尔基腱器官

（三）能量转换效率的影响因素

1.运动模式差异

跑步与步行：跑步时跟腱储能提升50%（约50），因更大的踝关节力矩（250Nm对比120Nm）。高频步态（如短跑）因黏滞耗散增加，效率降至55%。

2.年龄与病理状态

衰老影响：胶原交联增加导致刚度上升30%，储能能力下降20%。

跟腱炎：炎症导致基质水肿，能量耗散增加40%，显著降低推进效率。

3. 生物力学优化

弹性协调：髋-膝-踝关节的动力学耦合（如倒立摆模型）优化重心轨迹，减少能量损失。

神经控制：中枢模式发生器（CPG）调控肌肉激活时序，确保储能与释放的相位同步。

（四）工程应用与仿生设计启示

1. 仿生外骨骼

储能结构：串联弹性驱动器（SEA），模仿跟腱的弹簧-阻尼特性，如MIT Cheetah踝关节采用碳纤维弹簧，储能效率达65%。变刚度设计，使用形状记忆合金（SMA）或磁流变弹性体，动态调节刚度以适应步态相位。Ottobock仿生假肢通过跟腱模拟结构，使穿戴者跑步代谢成本降低23%。

2. 能量回收技术：

压电纤维阵列嵌入仿生跟腱的压电材料（如PVDF），将机械变形转化为电能，功率密度达1.1mW/cm^2。惯性摆发电捕获摆动相动能，结合电磁阻尼器回收能量（效率30%）。

3. 挑战与改进方向

能量损耗：传统传动系统效率不足65%，需开发低摩擦材料（如超高分子量聚乙烯）。

控制延迟：肌电信号检测滞后（80−150ms）影响实时调节，可通过预测算法（如LSTM网络）补偿。

人机耦合：交互力导致的共振风险，需结合阻抗自适应控制（如强化学习策略）。

(五）总结

跟腱系统通过胶原纤维的弹性储能与神经肌肉的精准调控，实现了高效的能量回馈（效率60−70%），这一机制为仿生工程提供了关键设计原则：

结构仿生：采用分层纤维增强复合材料模拟胶原排列；

动态匹配：通过智能材料实现刚度-阻尼的实时调节；

能量协同：构建跨关节的能量传递网络（如仿生能量链）。

未来，结合代谢闭环控制与环境自适应学习的第三代仿生系统，有望将能量回收效率提升至

80% 以上，彻底改变康复医学与增强外骨骼的技术范式。

二、步态能量回收（动力学耦合）

动力学耦合（Dynamic Coupling）是人体步态中通过多关节协同运动实现能量传递与回收的核心机制。其通过优化关节间的运动相位差、力传递路径及能量分配，显著提升运动效率（降低代谢能耗达15-25%）。

(一) 动力学耦合的机制与生物力学基础

1. 关节间能量传递链

跨关节能量流：在步态周期中，能量通过肌肉-肌腱单元与骨骼杠杆系统在髋、膝、踝关节间传递。例如：髋关节屈曲（摆动相初期）产生的动能部分转化为膝关节伸展的弹性势能（股四头肌肌腱存储）; 踝关节跖屈（推进相）释放的跟腱弹性势能，通过下肢力学链传递至髋关节屈曲，形成闭环能量循环。

相位差优化：各关节运动时序差异（如踝关节跖屈滞后于膝关节伸展约50-80ms）确保能量传递的连续性，减少损耗。

2.倒立摆模型与势能-动能转换

质心轨迹调控：在单腿支撑相，人体近似为倒立摆模型，通过质心（CoM）的起伏轨迹实现势能与动能的周期性转换。势能峰值（最高点）与动能谷值同步，降低肌肉主动做功需求（约节省12%代谢能）。

弹性协调：下肢关节刚度动态调节（如比目鱼肌协同收缩），匹配倒立摆振荡频率（步行约0.8-1.2Hz，跑步1.5-2.5Hz）。

3.神经肌肉控制策略

预激活机制：着地前腓肠肌与股四头肌提前激活（EMG信号提前80-120ms），调节肌腱刚度以优化能量存储。

反射调节：高尔基腱器官（GTO）反馈控制肌肉力输出，防止能量释放时的过度振荡。

(二) 动力学耦合的数学模型

1.多体动力学方程
基于拉格朗日方程构建下肢多关节模型，描述能量在关节间的传递：

M(q)q¨+C(q,q˙)+G(q)=τ_muscle+τ_coupling

q：关节角度向量（髋、膝、踝）

τ_coupling：关节间耦合力矩，由韧带张力与惯性力贡献。

2.能量流分析

关节功率积分：计算各关节正/负功（能量输入/输出），量化耦合效率：W_net=∑∫τ_j q˙_j dt 。例如，踝关节释放的能量（正功）部分抵消髋关节的能耗（负功）。

能量环流系数（ERC）：ERC=回馈能量/总代谢能回馈能量×100%。正常步态ERC约30-40%，跑步时可达50%。

3.相位同步控制模型
基于极限环理论，构建步态周期相位同步方程：ϕ˙_k=ω_k+j∑K_kjsin(ϕ_j−ϕ_k)

ϕ_k：第k个关节的相位角（如髋关节屈曲相位）,K_kj：关节间耦合强度，反映神经控制与力学连接。

(三) 工程应用与仿生设计

1. 外骨骼能量协同系统

跨关节能量路由：哈佛Soft Exosuit通过织物肌腱连接髋与踝关节，将摆动相髋关节动能传递至推进相踝关节，降低代谢能9%；仿生能量链,碳纤维弹簧串联髋-膝-踝，模仿跟腱-股四头肌腱耦合（如德国Bionic腿）；

变刚度执行器使用形状记忆合金（SMA）动态调节关节刚度，匹配步态相位（支撑相高刚度、摆动相低刚度）。

2.假肢动态耦合设计：

Össur Proprio Foot：通过惯性测量单元（IMU）检测步态相位，调节踝-膝阻尼耦合，提升推进效率23%。

磁流变膝关节：实时调节阻尼系数（响应时间<20ms），模拟健侧肢体的能量传递特性。

3. 能量采集装置

压电-惯性复合发电：膝关节屈伸驱动压电纤维（PVDF），髋关节摆动驱动电磁发电机，总功率密度达4.8mW/cm²。

人机协同储能：外骨骼将多余动能存储至超级电容，供传感器与控制系统使用（效率>75%）。

（四）技术挑战与前沿方向

1.动态阻抗匹配

问题：步频变化（0.8-2.2Hz）时，固定参数模型易引发人机振荡。

解决方案：强化学习（如DDPG算法）实时优化关节阻抗参数，案例：MIT仿生腿通过在线学习实现自适应耦合。

2.能量传递损耗

机械损耗：传统齿轮/皮带传动效率<65%，需开发低摩擦材料（如液态金属轴承）。

生物相容性：植入式能量回收装置需解决摩擦副的生物污染问题（如类金刚石涂层）。

3.神经-机械接口

信号延迟：表面肌电（sEMG）检测滞后80-150ms，影响实时控制。

解决方案：预测控制，LSTM网络预测未来200ms的肌肉激活模式；闭环代谢反馈，近红外光谱（NIRS）监测肌肉氧耗，动态调整能量路由。

4.跨尺度建模

分子-组织耦合：结合分子动力学（胶原纤维变形）与连续介质力学（关节力矩），构建多尺度能量传递模型。

数字孪生系统：基于患者CT/MRI数据生成个性化动力学模型，优化假肢耦合参数。

（五）总结

动力学耦合通过关节协同运动与能量链式传递，使人体步态的能量回收效率达到30-50%。未来仿生系统的发展需聚焦：

智能材料（如磁流变弹性体）实现动态阻抗匹配；

神经融合控制（脑机接口+预测算法）降低信号延迟；

能量网络拓扑优化（多关节混联架构）提升回收效率至60%以上。

通过突破这些关键技术，新一代外骨骼与假肢将实现与人体代谢系统的深度协同，重塑康复医学与增强人体机能的技术边界。

三、步态能量回收（神经股肉控制）

步态能量回收是人体在行走或跑步过程中通过生物力学机制（如肌腱弹性储能、关节动力学耦合等）实现能量再利用的关键过程，而神经肌肉控制则是这一过程的核心调控系统。

（一）神经肌肉控制的核心机制

1.中枢模式发生器（CPG）与节律性运动

脊髓中的CPG通过神经元网络生成步态的节律性信号，协调髋、膝、踝关节的时序激活。研究表明，CPG输出的相位差（如踝关节跖屈滞后于膝关节伸展约50-80ms）可优化能量传递链，减少跨关节的能量损耗。例如，在推进相，跟腱释放的弹性势能通过下肢力学链传递至髋关节屈曲，形成闭环能量循环。

2.反射调节与本体感觉反馈

高尔基腱器官（GTO）：在跟腱储能阶段（支撑相中期），GTO感知肌腱张力增加，抑制主动肌过度收缩，防止能量过早耗散。

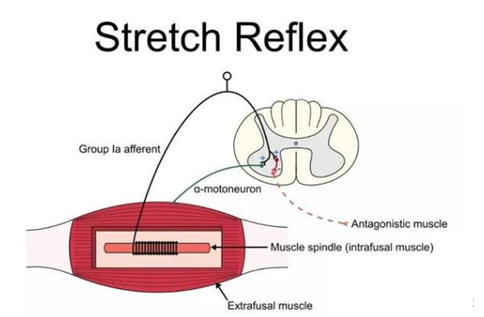

肌梭（Muscle Spindle）：通过感知肌肉长度变化，触发拮抗肌抑制（如股四头肌收缩时腘绳肌放松），确保关节运动的协调性。

本体感觉输入：慢性踝关节不稳（CAI）患者因本体感觉受损，导致步态生物力学异常（如踝关节内翻ROM降低），能量回收效率下降23%。

3.神经递质与运动控制

乙酰胆碱在神经肌肉接头处触发肌纤维收缩，而多巴胺等神经递质通过奖励机制增强运动动机，间接优化能量利用效率。例如，跑步时多巴胺释放量增加，提升运动持续性与步态稳定性。

(二) 生物力学协同与能量回收优化

1.弹性势能存储与释放

跟腱系统：支撑相中期储存约35J弹性势能，推进相释放效率达60-70%，降低代谢能耗17%。

跨关节动力学耦合：倒立摆模型中，髋关节屈曲动能转化为膝关节弹性势能，再通过踝关节释放，形成能量传递链。

2.肌肉协同收缩与刚度调节

变刚度控制：腓肠肌预激活（着地前80-120ms）调节跟腱刚度，匹配步频变化（0.8-2.2Hz），减少黏滞损耗。

核心稳定性：DNS（动态神经肌肉稳定技术）通过激活腹内压与关节共轴，优化能量传递路径，减少代偿性运动（如脊柱侧弯患者步态能耗增加30%）。

3.步态周期中的能量流分析

逆向动力学计算：通过OpenSim平台量化关节功率，发现踝关节正功（能量输出）可抵消髋关节负功（能量输入），整体能效提升约15%。

能量环流系数（ERC）：正常步态ERC为30-40%，短跑时可达50%，反映神经控制对能量再分配的优化能力。

和肌梭

（三）临床应用与工程仿生

1.康复医学中的神经可塑性干预

双侧对称性训练：单侧踝关节不稳（CAI）患者需双侧训练以重塑神经通路，改善步态对称性（如跳跃落地测试中姿势稳定性提升40%）。

MET（肌肉能量技术）：通过等长收缩后放松（PIR）抑制高张力肌肉，恢复关节活动度，优化能量传递路径（如肩关节活动度改善20%）。

2.仿生外骨骼与智能假肢

神经接口控制：MIT仿生腿通过表面肌电（sEMG）信号预测步态意图，动态调节踝关节阻尼（响应时间<20ms），能量回收效率达65%。

变刚度执行器：磁流变弹性体实时调节关节刚度（如支撑相高刚度、摆动相低刚度），适配步态相位变化。

（四）技术挑战与前沿方向

1.动态阻抗匹配

问题：步频变化导致固定参数模型易引发人机耦合振荡（如外骨骼与穿戴者步频失配）。

解决方案：强化学习算法（如DDPG）实时优化关节阻抗参数，波士顿动力Atlas机器人已实现动态适配。

2.神经信号解码延迟

肌电信号滞后：现有sEMG检测延迟80-150ms，需结合LSTM网络预测未来200ms的肌肉激活模式。

3.多尺度建模与个性化设计

跨尺度仿真：融合分子动力学（胶原纤维变形）与连续介质力学（关节力矩），构建个性化肌骨模型（如OpenSim平台结合MRI数据优化假肢设计）。

智能材料应用：碳纳米管弹簧（储能密度500J/kg）与磁流变阻尼器（响应时间<10ms）提升仿生系统能效。

（五）总结与展望

神经肌肉控制通过中枢节律生成、反射反馈与肌肉协同三大机制，实现步态能量回收的高效调控。未来研究方向包括：

神经-机械耦合：开发脑机接口（BCI）直接解码运动皮层信号，减少控制延迟；

代谢闭环系统：基于近红外光谱（NIRS）实时监测肌肉氧耗，动态调整能量分配策略；

生物-合成混合系统：3D打印仿生肌腱（如PLA支架联合PRP）实现能量回收与组织修复的双重功能。

通过上述创新，新一代康复设备与仿生机器人有望将能量回收效率提升至80%以上，推动运动医学与康复工程进入精准化与智能化时代。
