haproxy集群

news 2025/7/26 13:09:49

HAProxy（High Availability Proxy）是一款开源的高性能负载均衡器和反向代理工具，专注于 HTTP、TCP 和 SSL/TLS 协议的流量分发，广泛应用于高并发、高可用的网络架构中。它以稳定性强、性能卓越、配置灵活著称，是构建大型分布式系统的核心组件之一。

环境

IP
172.25.254.100
172.25.254.10
172.25.254.11
172.25.254.110

安装nginx

172.25.254.10

[root@localhost ~]# systemctl enable --now nginx
Created symlink /etc/systemd/system/multi-user.target.wants/nginx.service → /usr/lib/
[root@localhost ~]# echo RS2 - 172.25.254.10 >/usr/share/nginx/html/index.html
[root@localhost ~]# curl 172.25.254.10
RS2 - 172.25.254.10

172.25.254.11

[root@localhost ~]# systemctl enable --now nginx
Created symlink /etc/systemd/system/multi-user.target.wants/nginx.service → /usr/lib/
[root@localhost ~]# echo RS1 - 172.25.254.11 >/usr/share/nginx/html/index.html
[root@localhost ~]# curl 172.25.254.11
RS1 - 172.25.254.11

安装haproxy

172.25.254.100

[root@localhost ~]# dnf install haproxy
[root@localhost ~]# systemctl enable --now haproxy
Created symlink /etc/systemd/system/multi-user.target.wants/haproxy.service → /usr/lib/systemd/system/haproxy.service.
[root@localhost ~]# systemctl status firewalld
○ firewalld.service - firewalld - dynamic firewall daemonLoaded: loaded (/usr/lib/systemd/system/firewalld.service; disabled; preset: enaActive: inactive (dead)Docs: man:firewalld(1)
[root@localhost ~]# vim /etc/haproxy/haproxy.cfg64 #---------------------------------------------------------------------65 frontend webcluster66       bind          *:8067       mode          http68       balance       roundrobin69       use_backend   webserver7071 backend webserver72       server web1   172.25.254.10:8073       server web2   172.25.254.11:8074 # main frontend which proxys to the backends75 #---------------------------------------------------------------------76 frontend main
[root@localhost ~]# systemctl restart haproxy.service
[root@localhost ~]# vim ~/.vimrc
[root@localhost ~]# cat ~/.vimrc
set nu  ts=4 sw=4 ai et

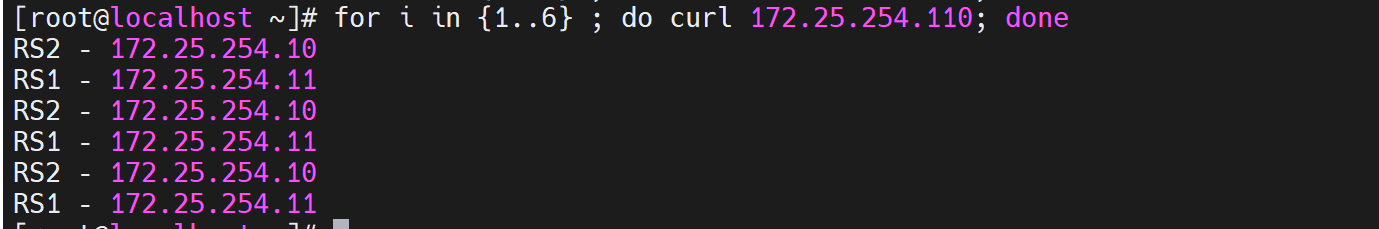

客户端测试

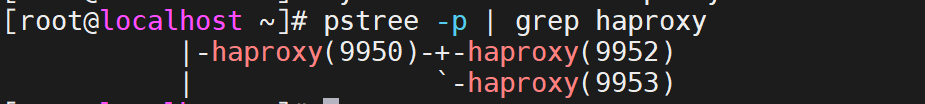

开启nbproc 2

stats socket /var/lib/haproxy/stats #指定haproxy的套接字文件nbproc  2     #指定haproxy的work进程数量，默认是1个cpu-map 1 0   #指定第一个work绑定第一个cpu核心cpu-map 2 1   #指定第二个work绑定第二个cpu核心

开启nbthread 2

指定haproxy的线程数量，默认每个进程一个线程，此参数与nbproc互斥

算法策略

172.25.254.100

静态算法

static-rr

不支持运行时利用socat进行权重的动态调整(只支持0和1,不支持其它值) 不支持端服务器慢启动 其后端主机数量没有限制，相当于LVS中的 wrr

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
77 listen  webcluster78       bind          *:8079       mode          http80       balance       static-rr81       server web1   172.25.254.10:80 check inter 5s fall 3 weight 282       server web2   172.25.254.11:80 check inter 5s fall 3 weight 1
[root@localhost ~]# systemctl restart haproxy.service

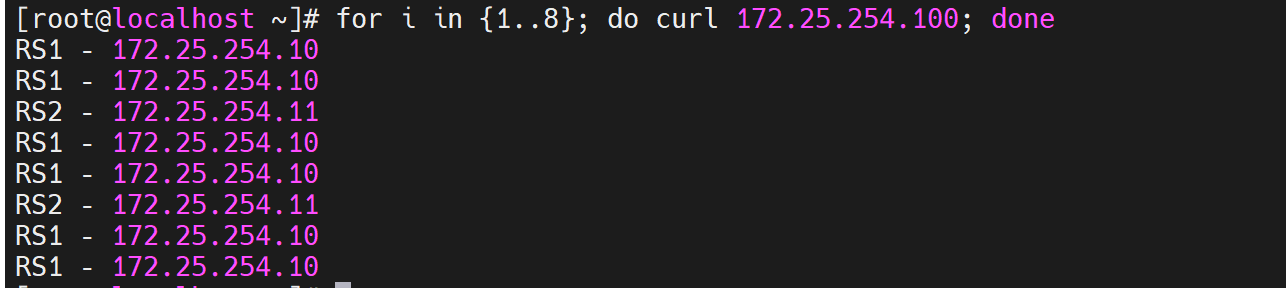

客户端测试

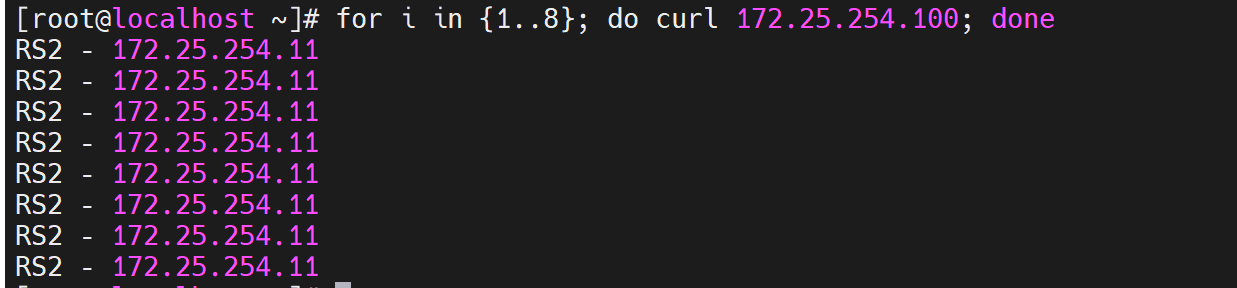

first

根据服务器在列表中的位置，自上而下进行调度 其只会当第一台服务器的连接数达到上限，新请求才会分配给下一台服务 其会忽略服务器的权重设置 不支持用socat进行动态修改权重,可以设置0和1,可以设置其它值但无效

 77 listen  webcluster78       bind          *:8079       mode          http80      # balance       static-rr81      # balance        roundrobin82       balance       first83       server web1   172.25.254.10:80 maxconn 3 check inter 5s fall 3 weight 284       server web2   172.25.254.11:80 check inter 5s fall 3 weight 1

动态算法

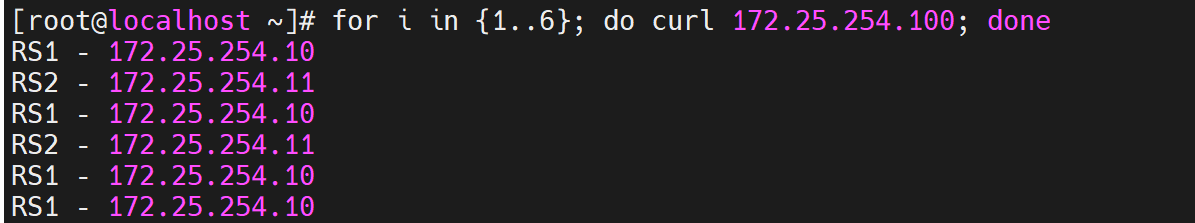

roundrobin

1. 基于权重的轮询动态调度算法，

2. 支持权重的运行时调整，不同于lvs中的rr轮训模式，

3. HAProxy中的roundrobin支持慢启动(新加的服务器会逐渐增加转发数)，

4. 其每个后端backend中最多支持4095个real server，

5. 支持对real server权重动态调整，

6. roundrobin为默认调度算法,此算法使用广泛

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
77 listen  webcluster78       bind          *:8079       mode          http80       balance        roundrobin81       server web1   172.25.254.10:80 check inter 5s fall 3 weight 182       server web2   172.25.254.11:80 check inter 5s fall 3 weight 1

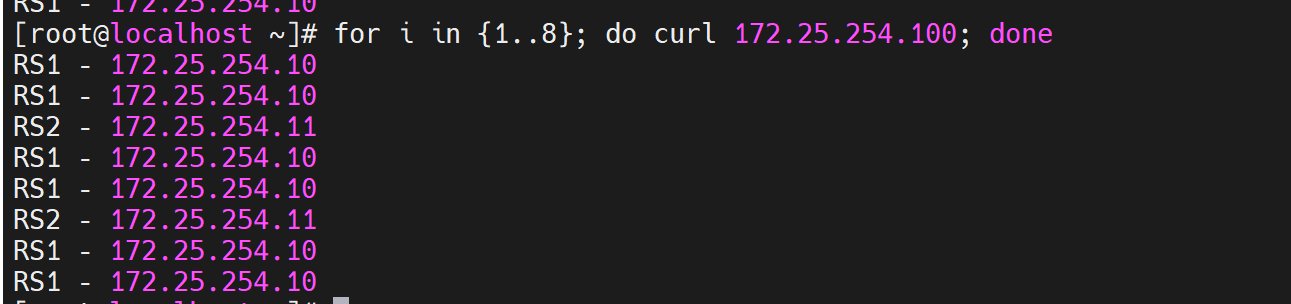

客户端测试

leastconn

leastconn加权的最少连接的动态 支持权重的运行时调整和慢启动，即:根据当前连接最少的后端服务器而非权重进行优先调度(新客户 端连接)

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
77 listen  webcluster78       bind          *:8079       mode          http80       balance       leastconn81       server web1   172.25.254.10:80 check inter 5s fall 3 weight 282       server web2   172.25.254.11:80 check inter 5s fall 3 weight 1

测试

其他算法

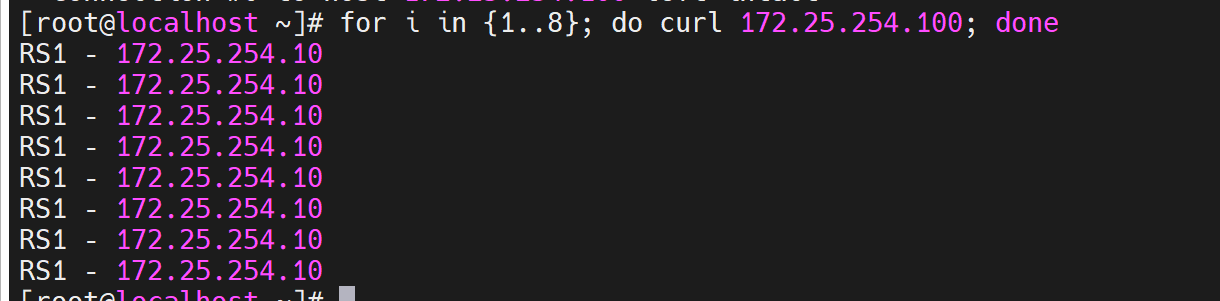

source

源地址hash，基于用户源地址hash并将请求转发到后端服务器，后续同一个源地址请求将被转发至同一 个后端web服务器。此方式当后端服务器数据量发生变化时，会导致很多用户的请求转发至新的后端服 务器，默认为静态方式，但是可以通过hash-type支持的选项更改这个算法一般是在不插入Cookie的TCP 模式下使用，也可给拒绝会话cookie的客户提供最好的会话粘性，适用于session会话保持但不支持 cookie和缓存的场景源地址有两种转发客户端请求到后端服务器的服务器选取计算方式，分别是取模法 和一致性hash

 81 listen webcluster82     bind      *:8083     mode      http84     balance   source85     hash-type consistent86     server web1   172.25.254.10:80 check inter 5s fall 3 rise 5 weight 287     server web2   172.25.254.11:80 check inter 5s fall 3 rise 5 weight 1

uri

基于对用户请求的URI的左半部分或整个uri做hash，再将hash结果对总权重进行取模后 根据最终结果将请求转发到后端指定服务器 适用于后端是缓存服务器场景 默认是静态算法，也可以通过hash-type指定map-based和consistent，来定义使用取模法还是一致性 hash

 81 listen webcluster82     bind      *:8083     mode      http84     balance   uri85     hash-type consistent86     server web1   172.25.254.10:80 check inter 5s fall 3 rise 5 weight 287     server web2   172.25.254.11:80 check inter 5s fall 3 rise 5 weight 1

  172.25.254.10  172.25.254.10

[root@localhost ~]# echo RS1 - 172.25.254.10 >/usr/share/nginx/html/index1.html
[root@localhost ~]# echo RS1 - 172.25.254.10 >/usr/share/nginx/html/index2.html[root@localhost ~]# echo RS2 - 172.25.254.11 >/usr/share/nginx/html/index1.html
[root@localhost ~]# echo RS2 - 172.25.254.11 >/usr/share/nginx/html/index2.html

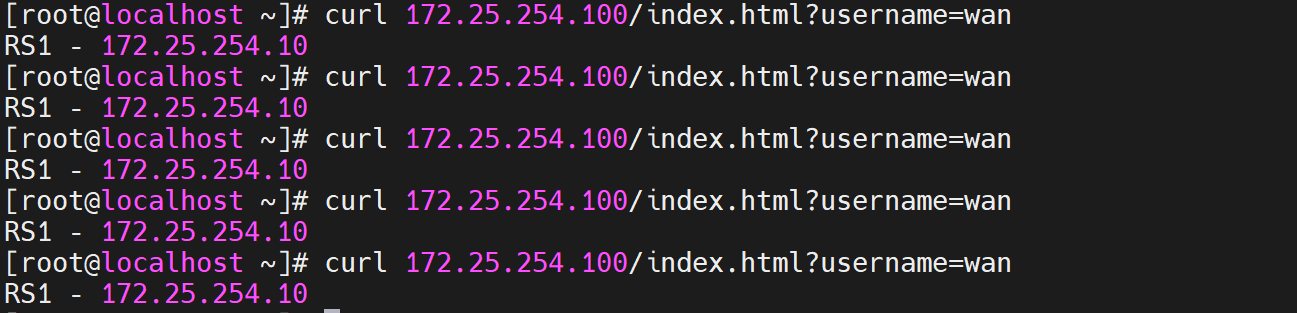

url_param

url_param对用户请求的url中的 params 部分中的一个参数key对应的value值作hash计算，并由服务器 总权重相除以后派发至某挑出的服务器,后端搜索同一个数据会被调度到同一个服务器，多用与电商 通常用于追踪用户，以确保来自同一个用户的请求始终发往同一个real server

 81 listen webcluster82     bind      *:8083     mode      http84     balance   url_param name,username85     hash-type consistent86     server web1   172.25.254.10:80 check inter 5s fall 3 rise 5 weight 287     server web2   172.25.254.11:80 check inter 5s fall 3 rise 5 weight 1

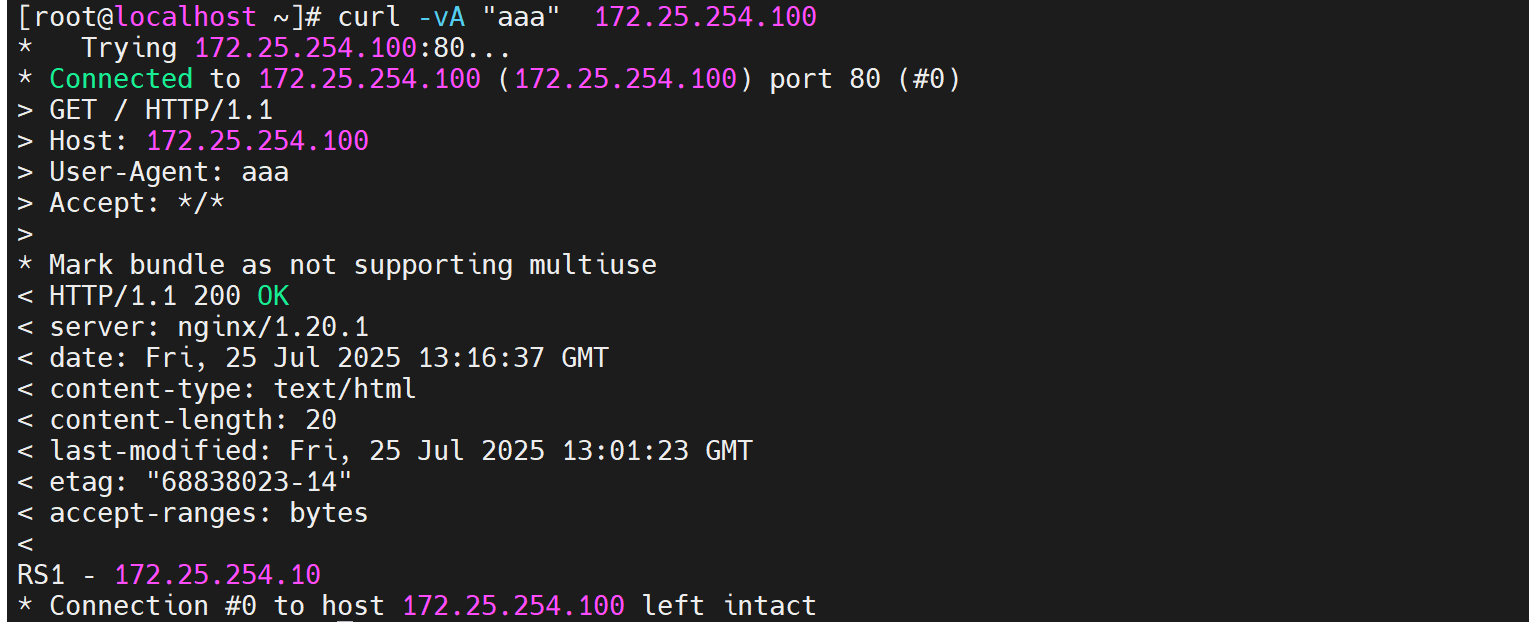

hdr

针对用户每个http头部(header)请求中的指定信息做hash， 此处由 name 指定的http首部将会被取出并做hash计算， 然后由服务器总权重取模以后派发至某挑出的服务器，如果无有效值，则会使用默认的轮询调度。

 81 listen webcluster82     bind      *:8083     mode      http84     balance   hdr(User-Agent)85     hash-type consistent86     server web1   172.25.254.10:80 check inter 5s fall 3 rise 5 weight 287     server web2   172.25.254.11:80 check inter 5s fall 3 rise 5 weight 1

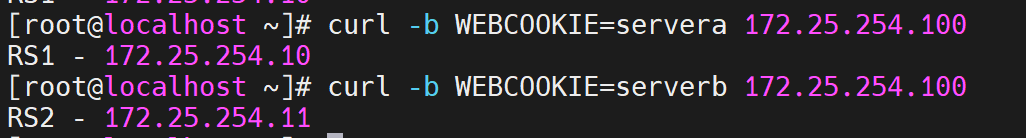

基于cookie的会话保持

cookie value：为当前server指定cookie值，实现基于cookie的会话黏性，相对于基于 source 地址hash 调度算法对客户端的粒度更精准，但同时也加大了haproxy负载，目前此模式使用较少， 已经被session 共享服务器代替.

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
77 listen  webcluster78       bind          *:8079       mode          http80      # balance       static-rr81       balance        roundrobin82      # balance       first83      # balance       leastconn84      # balance       source85      # balance       uri86      # balance       uri_param name87      # balance       hdr(User-Agent)88       hash-type     consistent89       cookie WEBCOOKIE insert nocache indirect90       server web1   172.25.254.10:80 cookie servera check inter 5s fall 391       server web2   172.25.254.11:80 cookie serverb check inter 5s fall 3[root@localhost ~]# systemctl restart haproxy.service

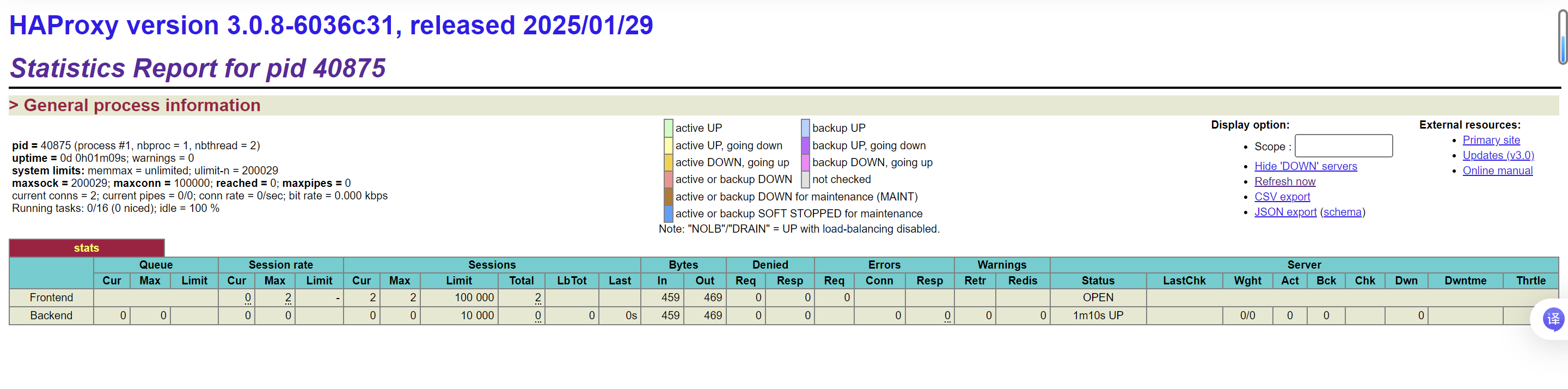

状态页

通过web界面，显示当前HAProxy的运行状态

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
listen stats：mode httpbind 0.0.0.0:8888stats enablelog globalstats uri /statusstats auth wan:123456

开启四层IP透传

172.25.254.100

[root@localhost ~]# systemctl restart haproxy.service
​
#添加send-proxy
91 listen  webcluster92      bind          *:8093      mode          tcp                        #设置四层tcp协议94      #balance       static-rr95      balance        roundrobin96      # balance       first97      # balance       leastconn98      # balance       source99      # balance       uri
100      # balance       uri_param name
101      # balance       hdr(User-Agent)
102      hash-type     consistent
103      cookie WEBCOOKIE insert nocache indirect
104      server web1   172.25.254.10:80 send-proxy cookie servera check inter 5s fall 3
105      server web2   172.25.254.11:80 send-proxy cookie serverb check inter 5s fall 3
[root@localhost ~]# vim /etc/haproxy/haproxy.cfg

172.25.254.10 172.25.254.11

[root@localhost ~]# vim /etc/nginx/nginx.conf
​
#添加 ' "$proxy_protocol_addr"'
​
http {log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '' "$proxy_protocol_addr"' '$status $body_bytes_sent "$http_referer" ''"$http_user_agent" "$http_x_forwarded_for"';
​access_log  /var/log/nginx/access.log  main;
​sendfile            on;tcp_nopush          on;tcp_nodelay         on;keepalive_timeout   65;types_hash_max_size 4096;
​include             /etc/nginx/mime.types;default_type        application/octet-stream;
​# Load modular configuration files from the /etc/nginx/conf.d directory.# See http://nginx.org/en/docs/ngx_core_module.html#include# for more information.include /etc/nginx/conf.d/*.conf;
​#添加proxy_protocolserver {listen       80 proxy_protocol;         listen       [::]:80;server_name  _;root         /usr/share/nginx/html;[root@localhost ~]# systemctl restart nginx.service

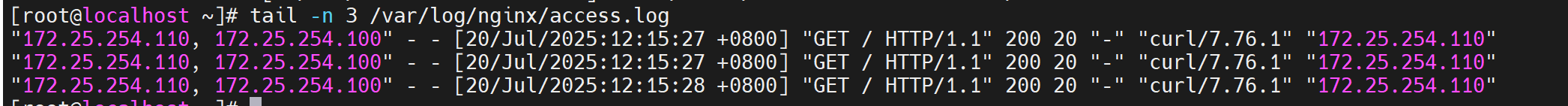

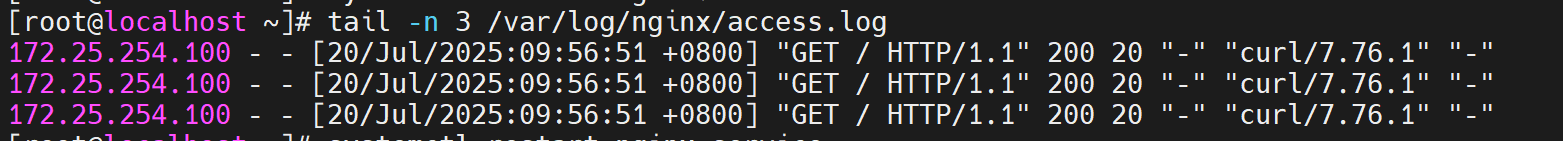

未开启时

开启之后

开启七层透传

172.25.254.100

[root@localhost ~]# vim /etc/haproxy/haproxy.cfglisten  webcluster
103       bind          *:80
104       mode          http                        #设置七层http协议
105      #balance       static-rr
106       balance        roundrobin
107       option forwardfor
108      # balance       first
109      # balance       leastconn
110      # balance       source
111      # balance       uri
112      # balance       uri_param name
113      # balance       hdr(User-Agent)
114       hash-type     consistent
115       cookie WEBCOOKIE insert nocache indirect
116       server web1   172.25.254.10:80  cookie servera check inter 5s fall 3
117       server web2   172.25.254.11:80  cookie serverb check inter 5s fall 3
[root@localhost ~]# systemctl restart haproxy.service

172.25.254.10 172.25.254.11

[root@localhost ~]# vim /etc/nginx/nginx.conf
http {log_format  main  #'$remote_addr - $remote_user [$time_local] "$request" ''"$proxy_add_x_forwarded_for" - $remote_user [$time_local] "$request" '' "$proxy_protocol_addr"''$status $body_bytes_sent "$http_referer" ''"$http_user_agent" "$http_x_forwarded_for"';
[root@localhost ~]# systemctl restart nginx.service

ACL参数

访问控制列表ACL，Access Control Lists） 是一种基于包过滤的访问控制技术 它可以根据设定的条件对经过服务器传输的数据包进行过滤(条件匹配)即对接收到的报文进行匹配和过滤，基于请求报文头部中的源地址、源端口、目标地址、目标端口、请求方法、URL、文件后缀等信息内 容进行匹配并执行进一步操作，比如允许其通过或丢弃。

 [root@localhost ~]# vim /etc/haproxy/haproxy.cfg75 frontend webcluster76       bind          *:8077       mode          http7879       acl test hdr_dom(host) -i www.wan.org8081       use_backend webservera if test8283       default_backend webserverb8485 backend webservera86       balance  roundrobin87       server web1   172.25.254.10:80 check inter 5 fall 38889 backend webserverb90       balance  roundrobin91       server web2   172.25.254.11:80 check inter 5 fall 3
[root@localhost ~]# systemctl restart haproxy.service

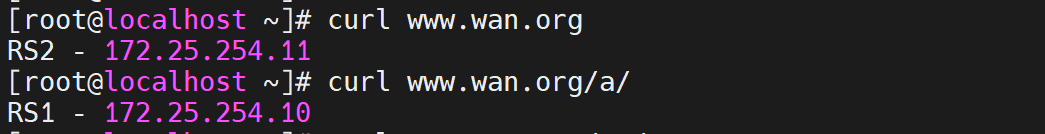

参数2：

 acl test path_sub -m sub /a

参数3：

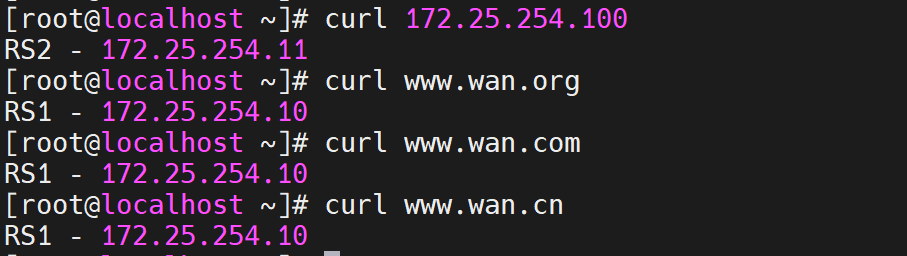

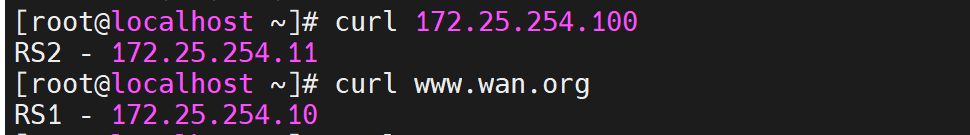

[root@localhost ~]# vim /etc/haproxy/haproxy.cfgacl test hdr_end(host) -i .org .com  .cn
[root@localhost ~]# systemctl restart haproxy.service
[root@localhost ~]# vim /etc/hosts172.25.254.100   www.wan.org  www.wan.com  www.wan.cn

参数4：

acl badsrc src 172.25.254.120
http-request deny if badsrc

acl acceptsrc src 172.25.254.120
http-request deny if ! acceptsrc

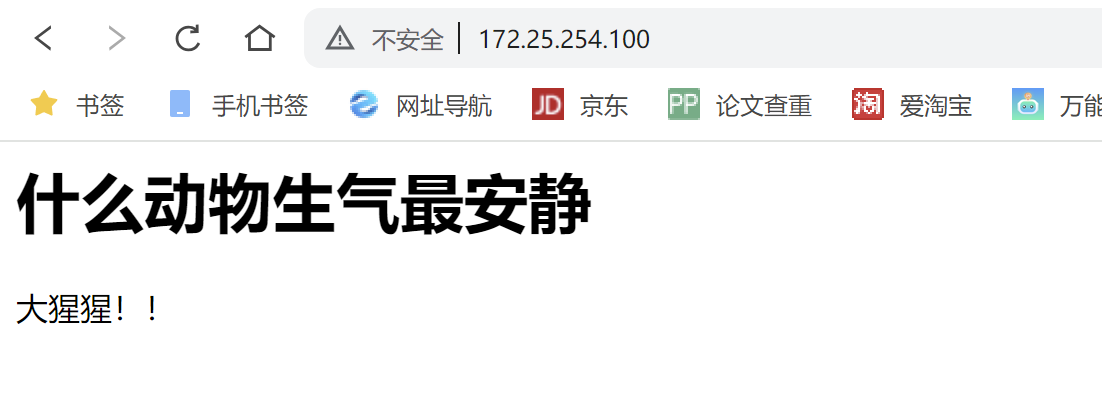

自定义haproxy错误界面


[root@localhost ~]# mkdir -p /etc/haproxy/errorpage
[root@localhost ~]# vim  /etc/haproxy/errorpage/503.http
HTTP/1.0 503 Service Unavailable
Cache-Control: no-cache
Connection: close
Content-Type: text/html;charset=UTF-8
<html><body><h1>什么动物生气最安静</h1>
大猩猩！！
</body></html>
[root@localhost ~]# vim /etc/haproxy/haproxy.cfgerrorfile 503  /etc/haproxy/errorpage/503.http
[root@localhost ~]# systemctl restart haproxy.service

haproxy四层负载

123 listen mysql_port
124       bind      :3306
125       mode      tcp
126       balance   roundrobin
127       server mysql1  172.25.254.10:3306 check
128       server mysql2  172.25.254.11:3306 check
​

172.25.254.10 172.25.254.11

[root@localhost ~]# dnf install myriadb-server -y
[root@localhost ~]#  mysql -e "grant all on *.* to wan@'%' identified by 'wan';"
[root@localhost ~]# vim /etc/my.cnf.d/mariadb-server.cnf
[mysqld]
server_id=10
[root@localhost ~]# systemctl start mariadb.service
[root@localhost ~]# mysql -u root -p
Enter password:
Welcome to the MariaDB monitor.  Commands end with ; or \g.
Your MariaDB connection id is 5
Server version: 10.5.22-MariaDB MariaDB Server
​
Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others.
​
Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.
MariaDB [(none)]> select @@server_id-> ;
+-------------+
| @@server_id |
+-------------+
|          10 |
+-------------+
1 row in set (0.000 sec)

172.25.254.11

[root@localhost ~]# dnf install myriadb-server -y
[root@localhost ~]#  mysql -e "grant all on *.* to wan@'%' identified by 'wan';"
[root@localhost ~]# vim /etc/my.cnf.d/mariadb-server.cnf
[mysqld]
server_id=11
[root@localhost ~]# systemctl start mariadb.service
[root@localhost ~]# mysql -u root -p
Enter password:
Welcome to the MariaDB monitor.  Commands end with ; or \g.
Your MariaDB connection id is 5
Server version: 10.5.22-MariaDB MariaDB Server
​
Copyright (c) 2000, 2018, Oracle, MariaDB Corporation Ab and others.
​
Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.
MariaDB [(none)]> select @@server_id-> ;
+-------------+
| @@server_id |
+-------------+
|          11 |
+-------------+
1 row in set (0.000 sec)

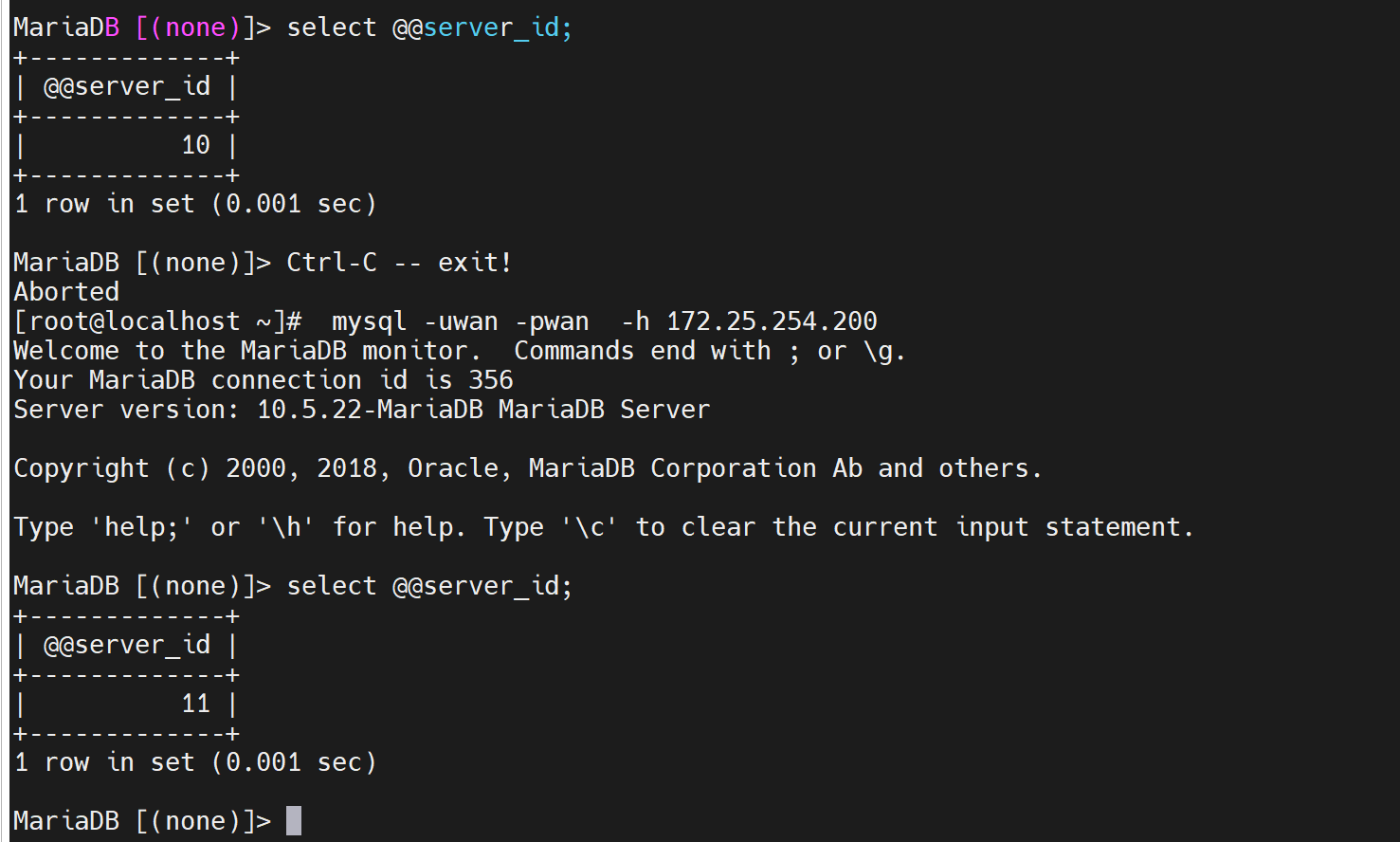

客户端测试
​

制作证书

172.25.254.100

[root@localhost certs]# openssl req  -newkey rsa:2048 -nodes  -sha256 -keyout /etc/haproxy/certs/wan.org^Cey -x509 -days 365 -out /etc/haproxy/certs/wan.org.crt
[root@localhost ~]# cd /etc/haproxy/certs/
[root@localhost certs]# ls
wan.org.crt  wan.org.key
[root@localhost certs]#  cat wan.org.key wan.org.crt >wan.pem
[root@localhost certs]#  cat wan.org.key wan.org.crt >wan.pem
[root@localhost certs]# ls
wan.org.crt  wan.org.key  wan.pem

屏蔽其他frontend和backend内容

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
​
frontend webcluster-80bind *:80mode httpbalance roundrobinredirect scheme https if !{ ssl_fc }use_backend webserver
​
frontend webcluster-443bind *:443 ssl crt /etc/haproxy/certs/wan.pemmode httpbalance roundrobinuse_backend webserver
​
backend webserverserver web1 172.25.254.10:80 check inter 3s fall 3 rise 2server web2 172.25.254.11:80 check inter 3s fall 3 rise 2
[root@localhost ~]# systemctl restart haproxy.service

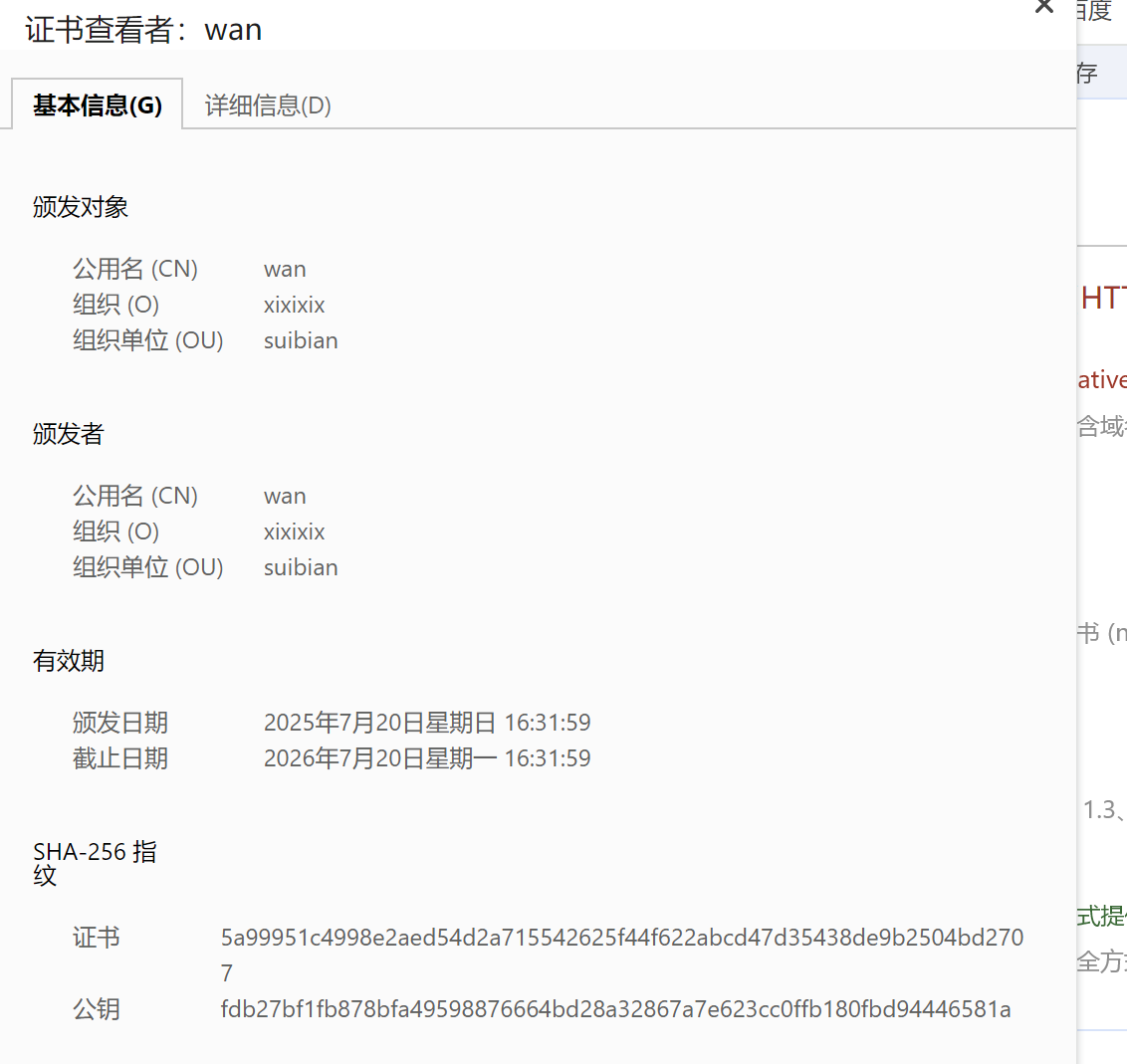

浏览器查看证书
