设备虚拟化技术IRF

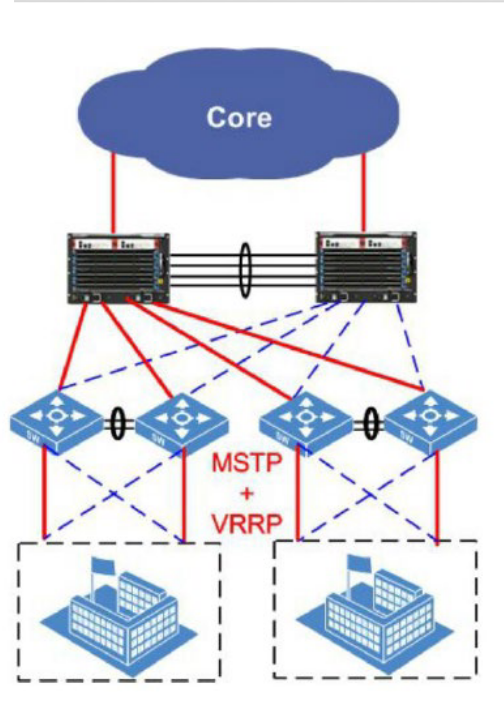

MSTP+VRRP不足

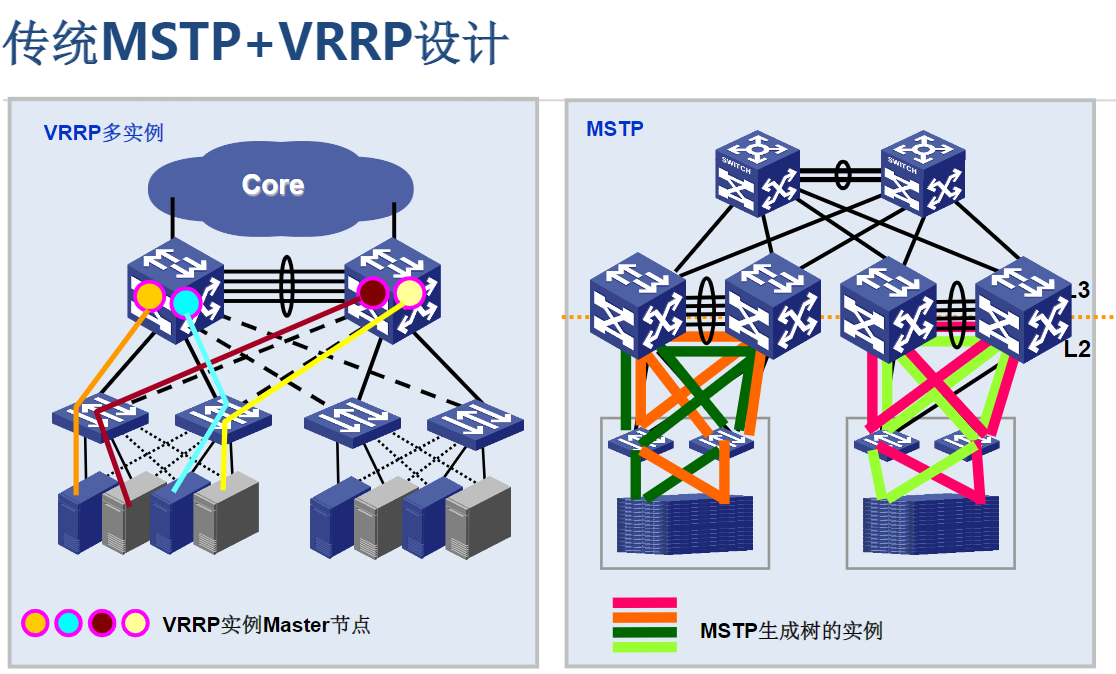

传统VRRP+MSTP组网的难点：
-
VRRP多实例的分担设计：
- 需要详细规划master的归属。
-
MSTP多实例设计
- 需要详细规划VLAN和生成树实例的归属
-
IP网段规划
- 需要详细规划下联上联三层接口IP网段和VRRP虚拟IP网段
-
网络拓扑复杂
- VRRP多实例需要详细规划master的归属，MSTP设计需要详细规划VLAN和生成树实例的归属。
-
故障恢复速度一般在秒级，如VRRP收敛最少要3秒。
-
为了破环需要堵塞某些端口，造成了带宽的浪费。
虚拟化的优点
- 简化管理
- –多台交换机做了IRF之后，管理员可以统一管理，而无需分别对这些交换机进行配置；
- 简化拓扑
- 多台交换机做了IRF后，在网络中相当于一台交换机，不存在环路，故无需配置MSTP协议；

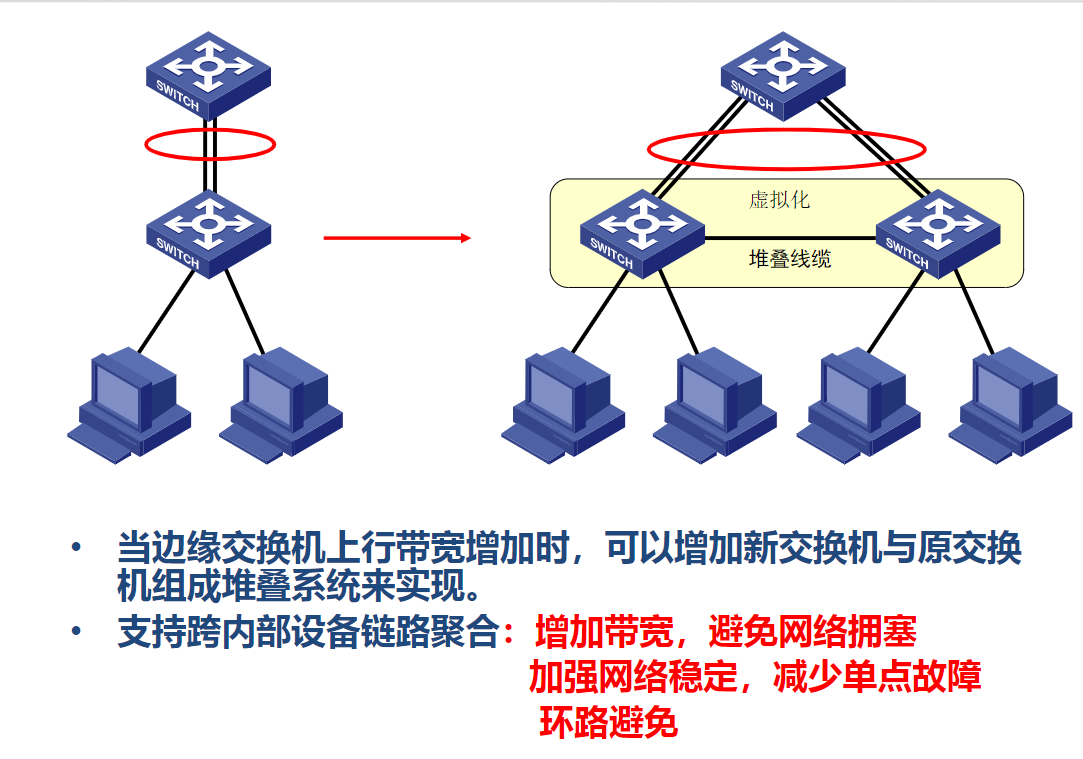

- 便于扩展
- 往现有IRF中加入新设备非常容易；

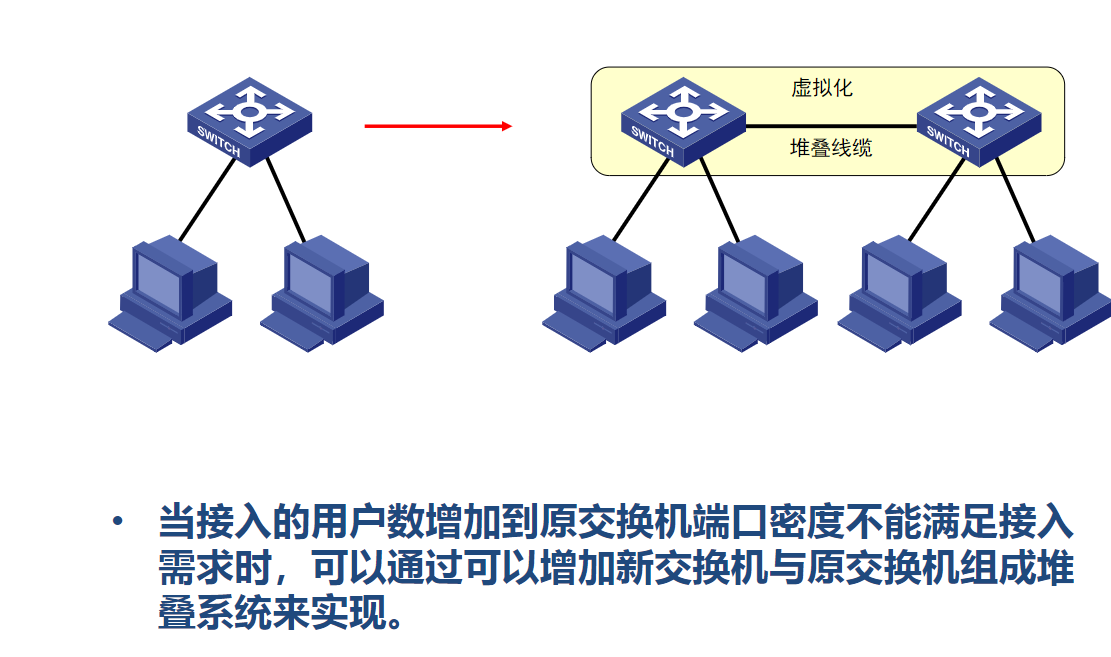

扩展端口数量

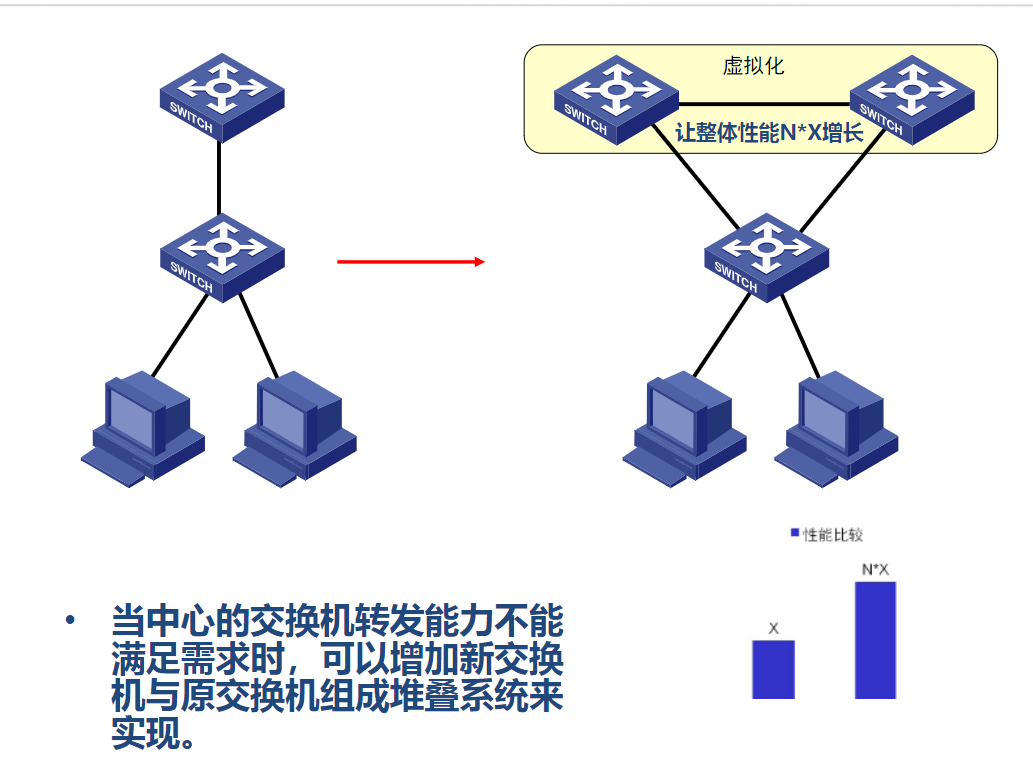

扩展系统处理能力
扩展带宽

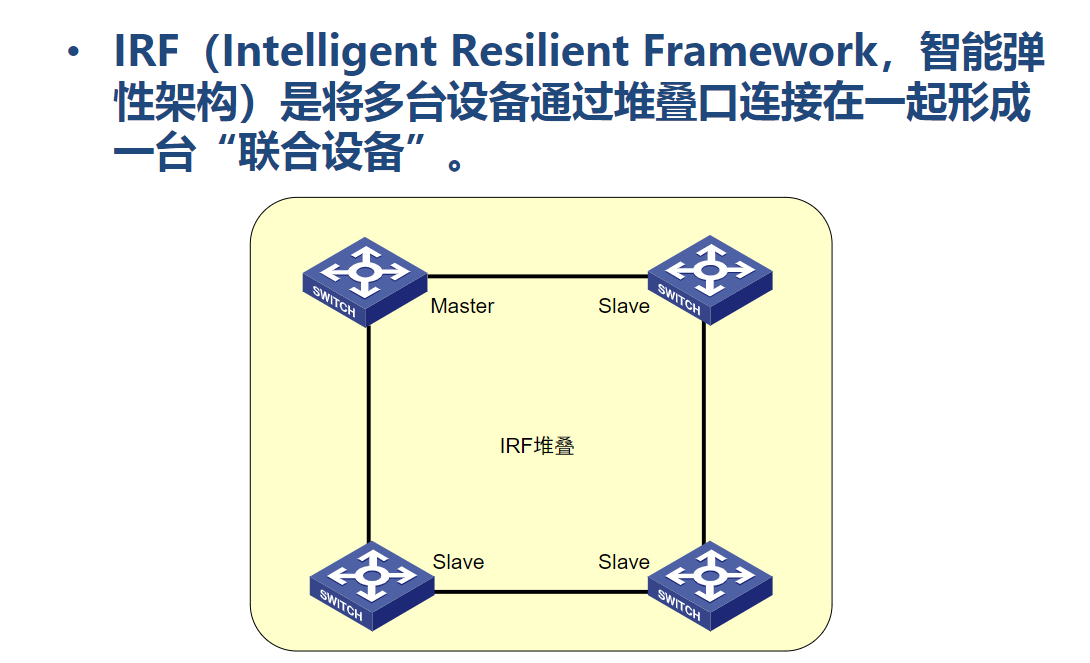

IRF概述
IRF发展历程
-

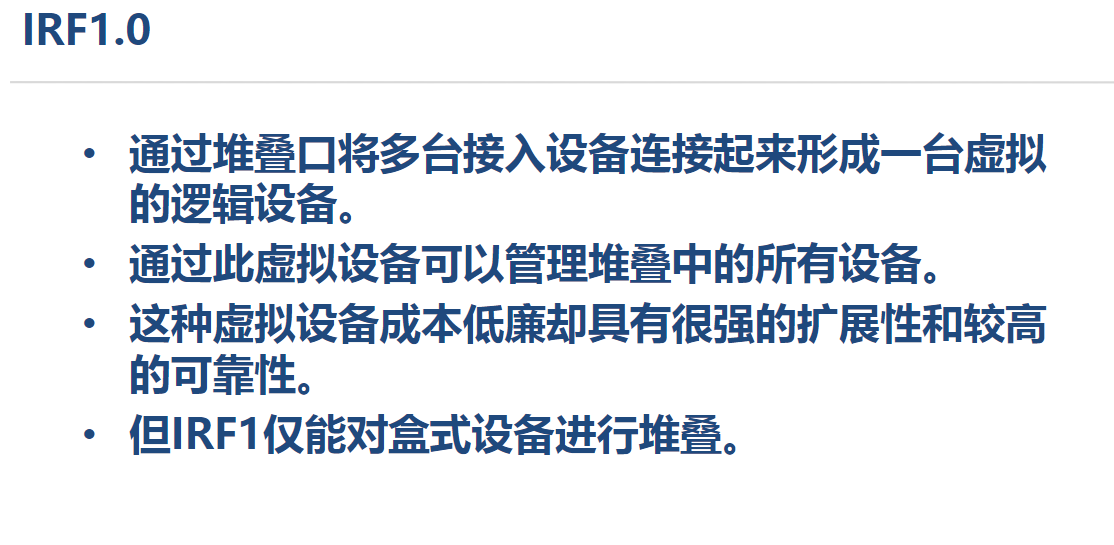

IRF1（2004年）低端设备横向虚拟化，解决接入层的网络扩容和管理维护问题；
-

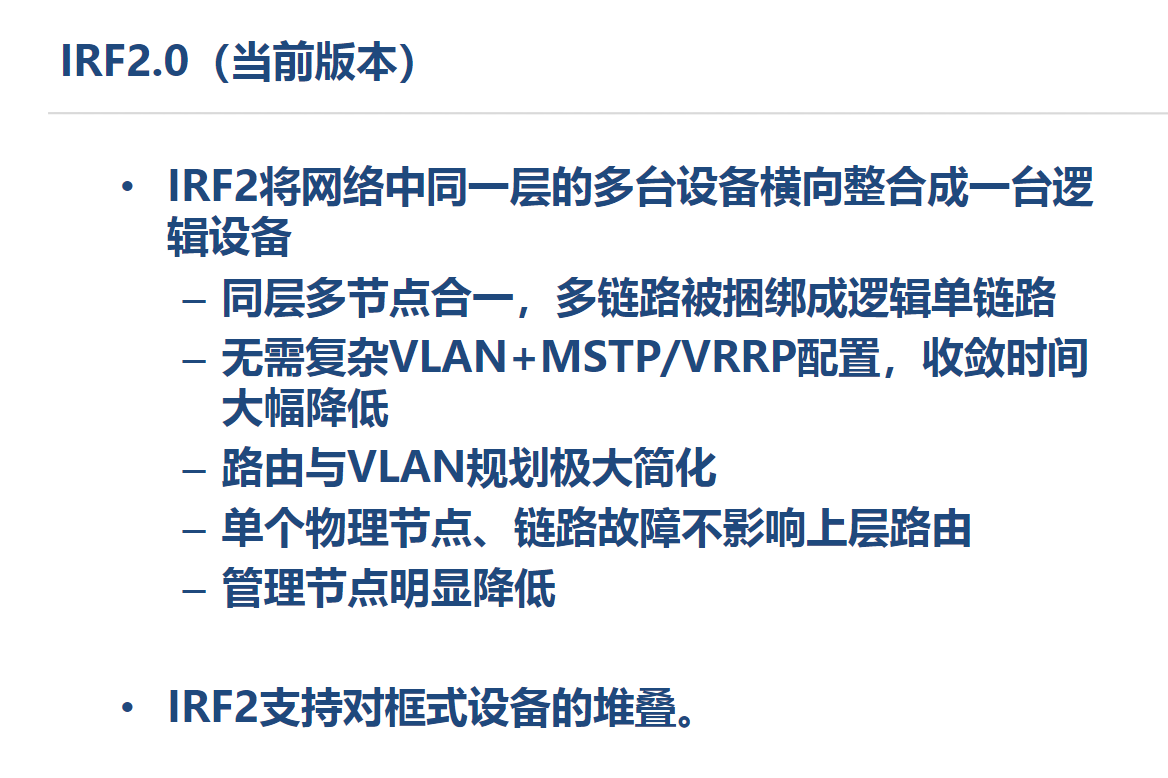

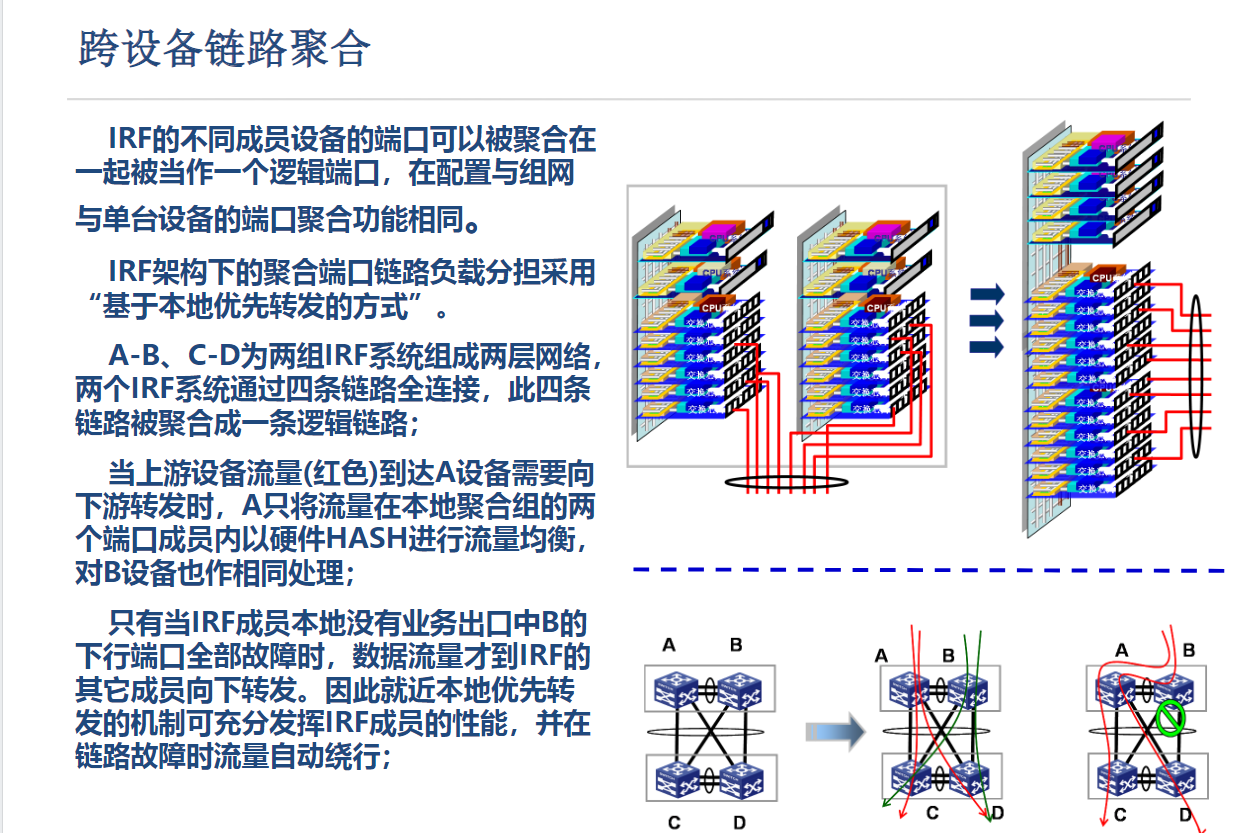

IRF2（2009年）全系列设备横向虚拟化，表项同步、跨机架链路聚合、负载分担、统一管理；
-

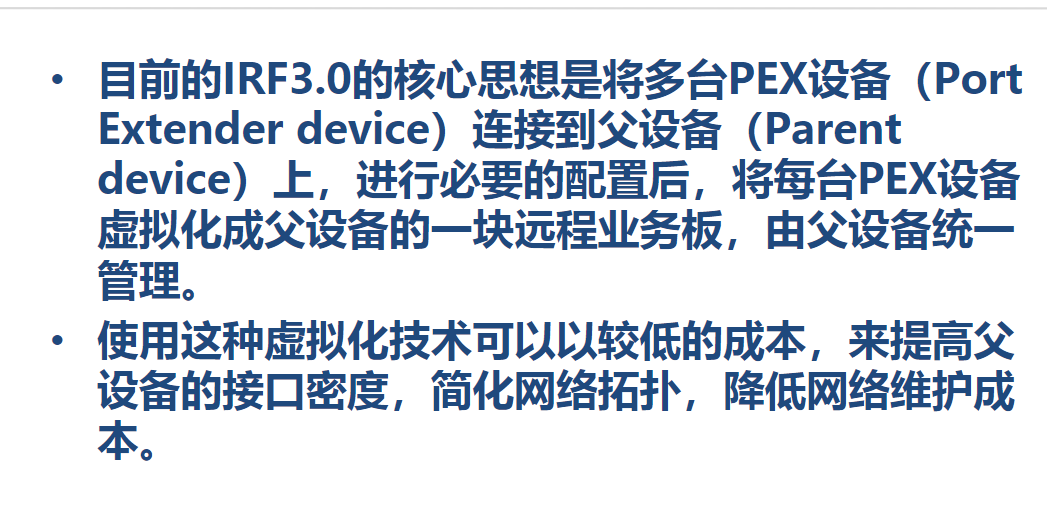

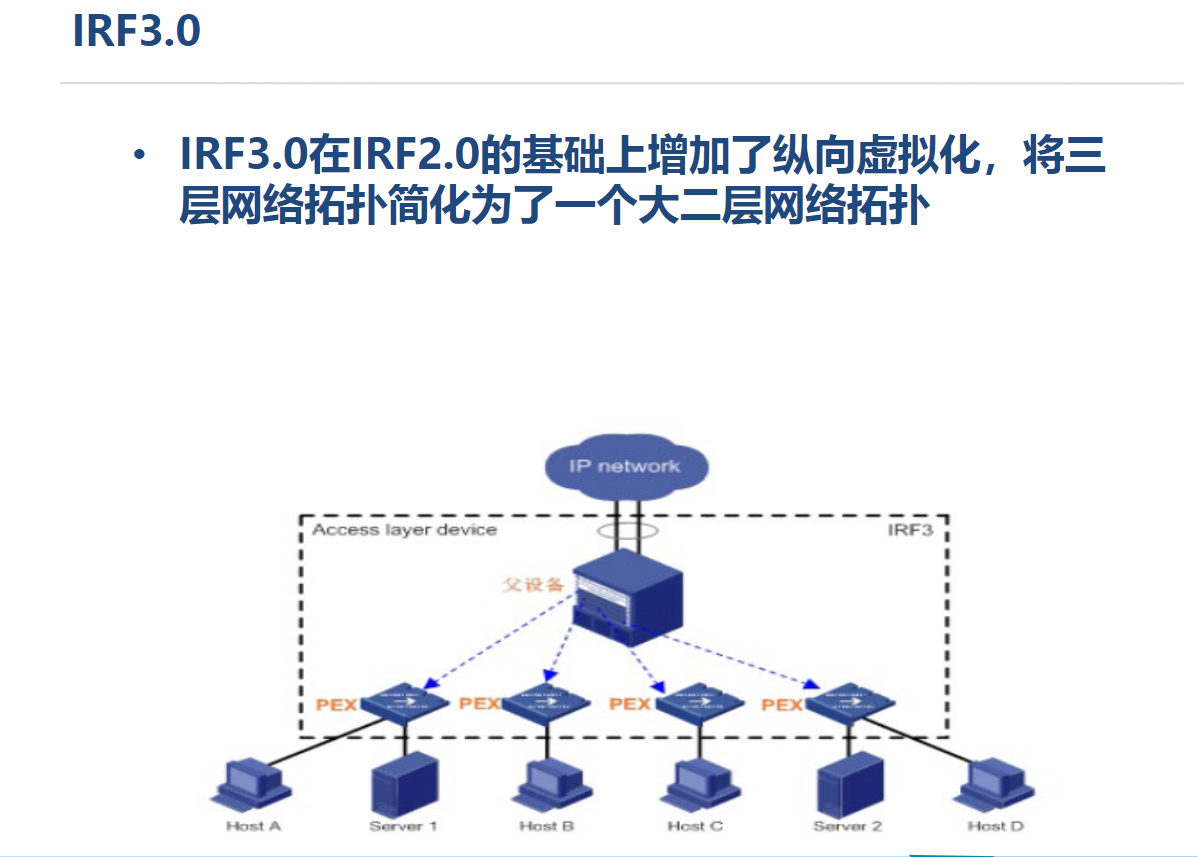

IRF3（2013年）纵向虚拟化；将整个网络虚拟化为一个管理节点，降低管理难度并简化了布线；
IRF的运行模式
- IRF有两种运行模式
- 独立运行模式：处于该模式下的设备只能单机运行，不能与别的设备形成IRF。
- IRF模式：处于该模式下的设备可以与其它设备互连形成IRF。
- 两种模式之间通过命令行进行切换。

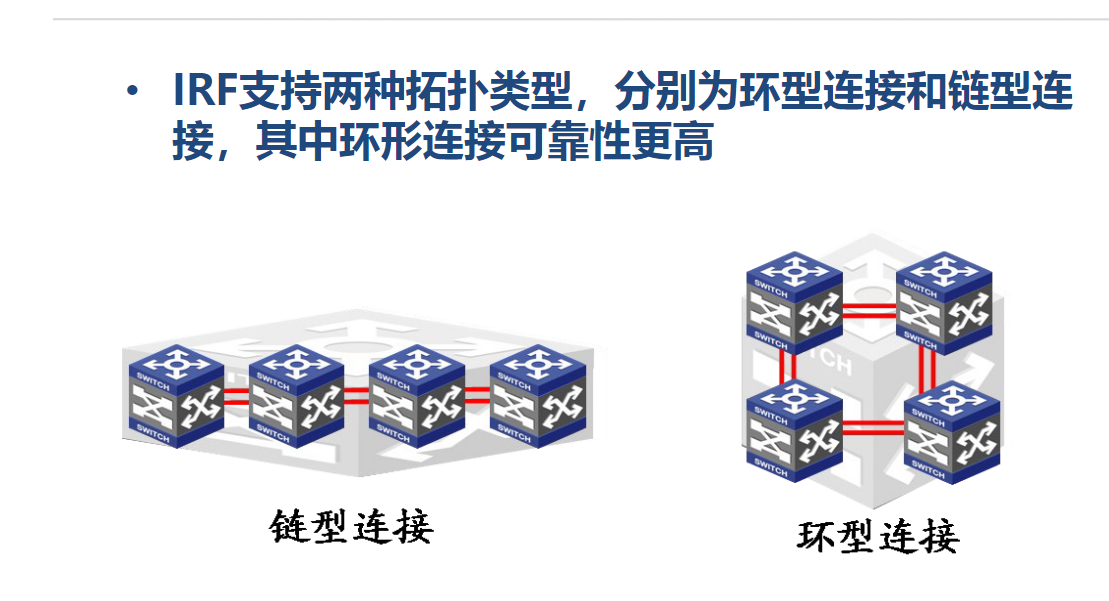

IRF拓扑类型

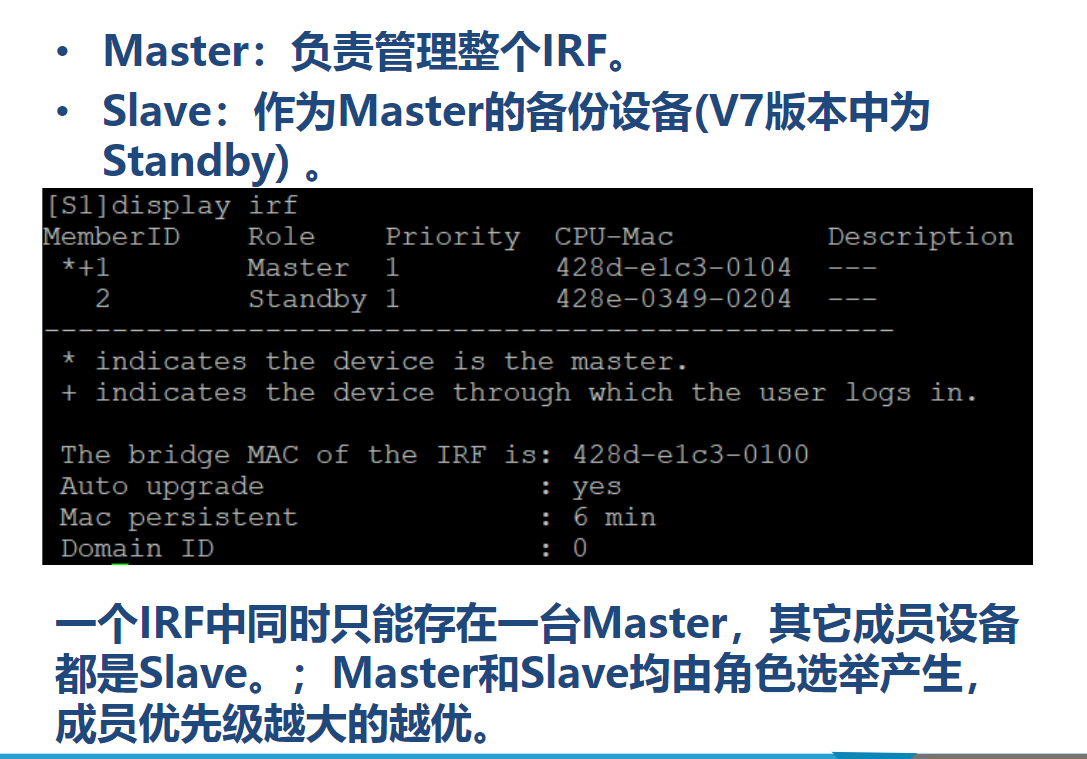

IRF设备的角色

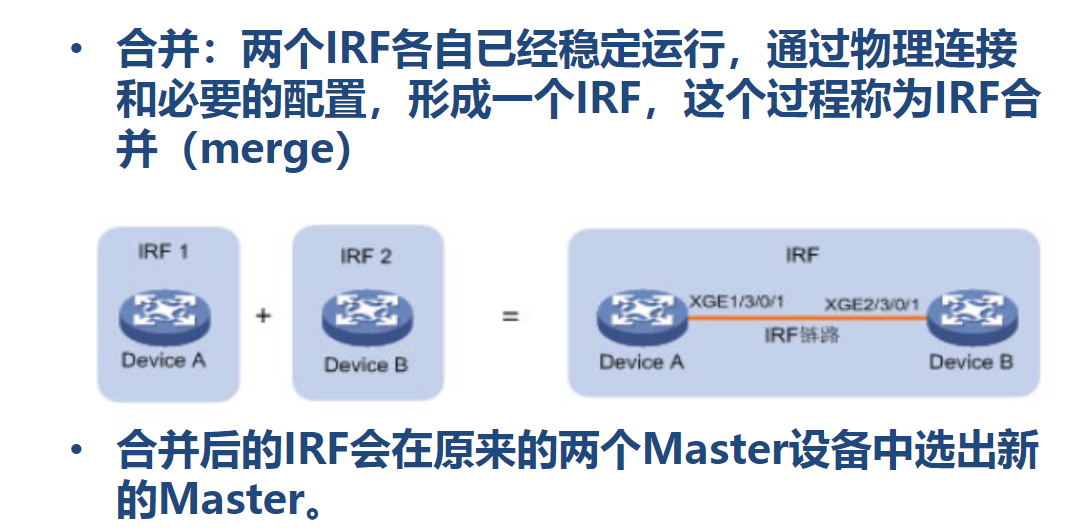

IRF合并

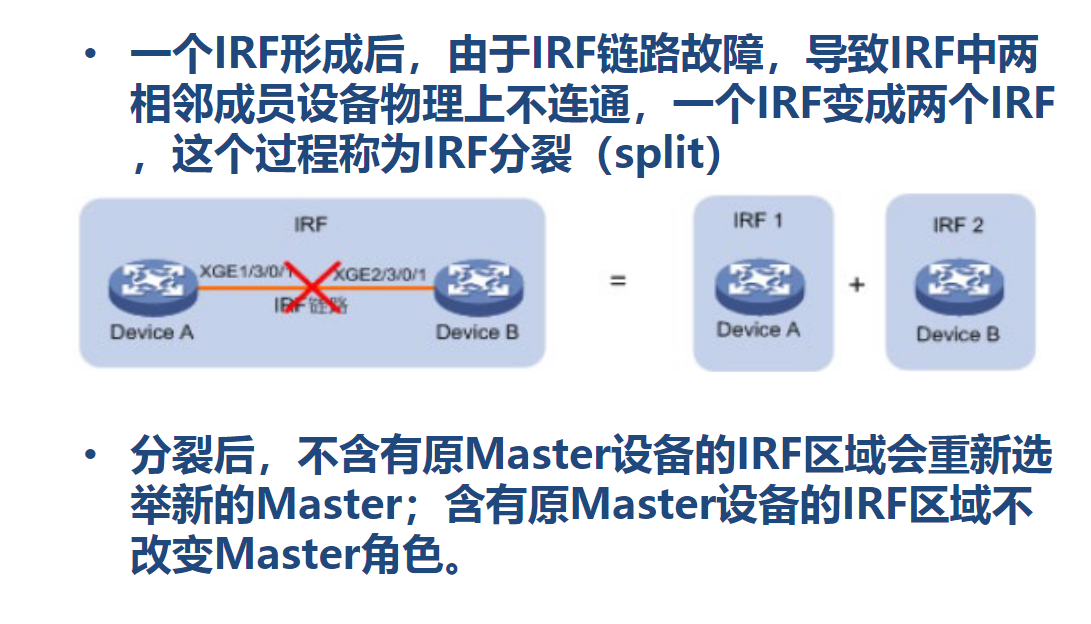

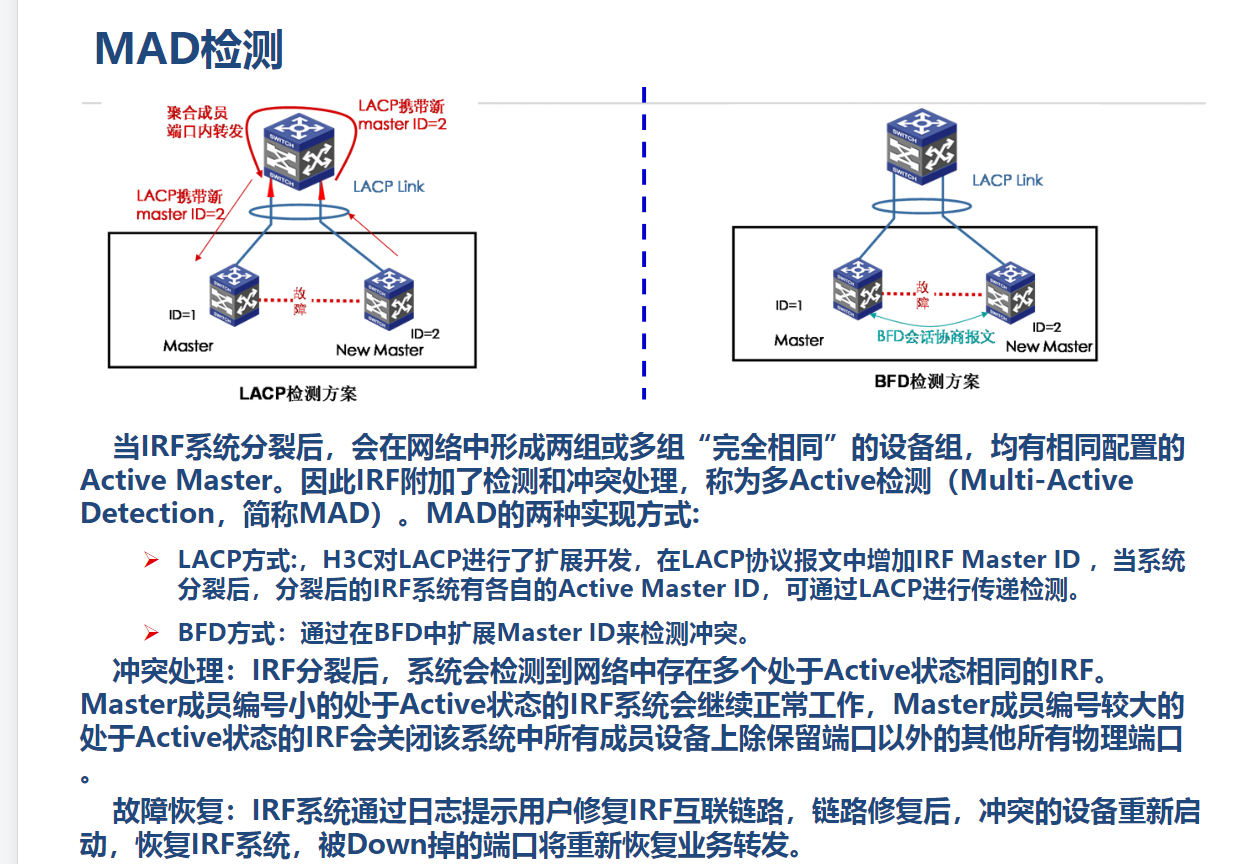

IRF分裂

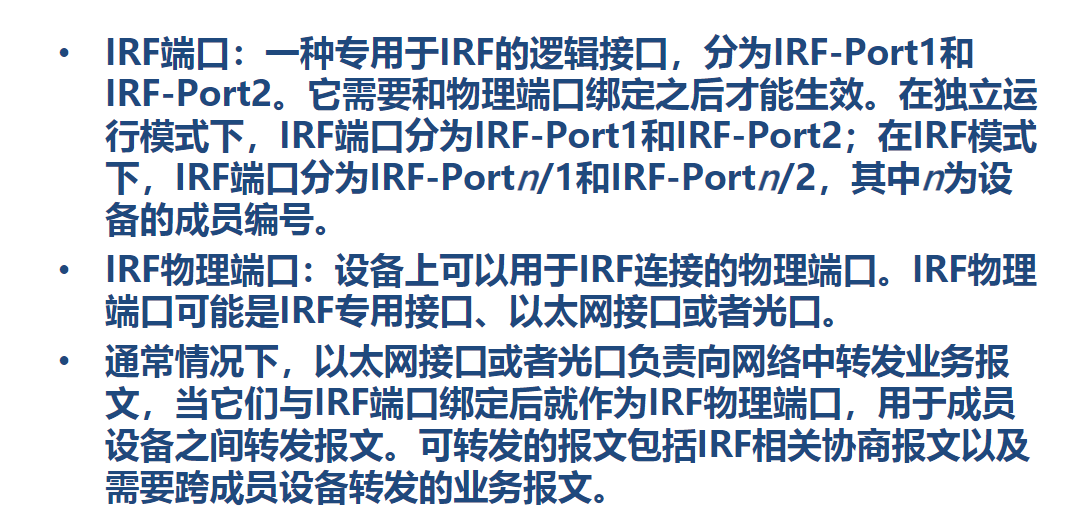

IRF端口与IRF物理端口
IRF工作原理—物理连接

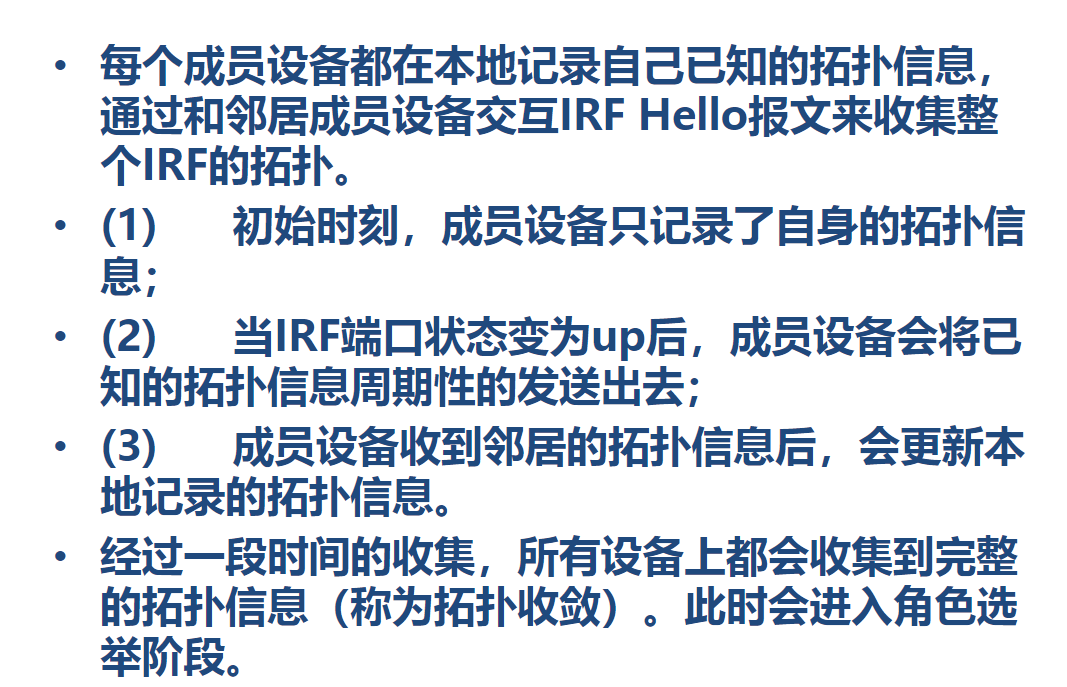

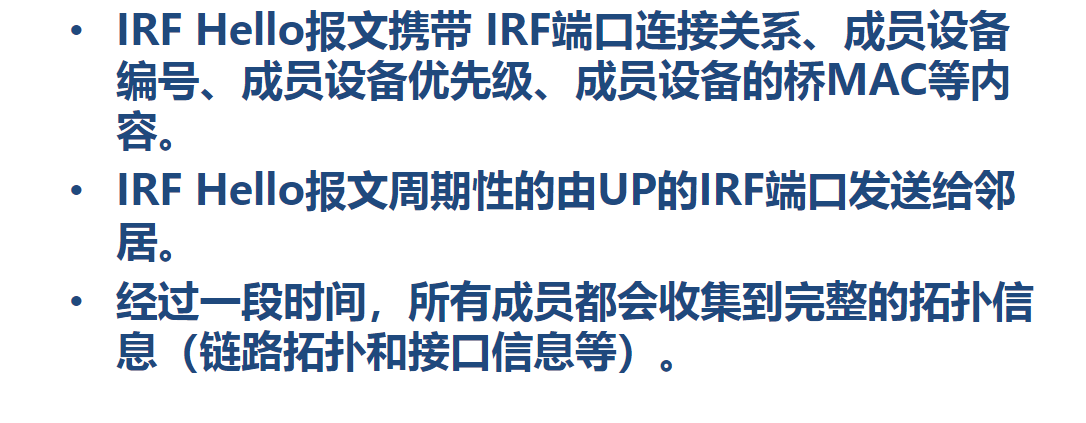

IRF工作原理—拓扑收集

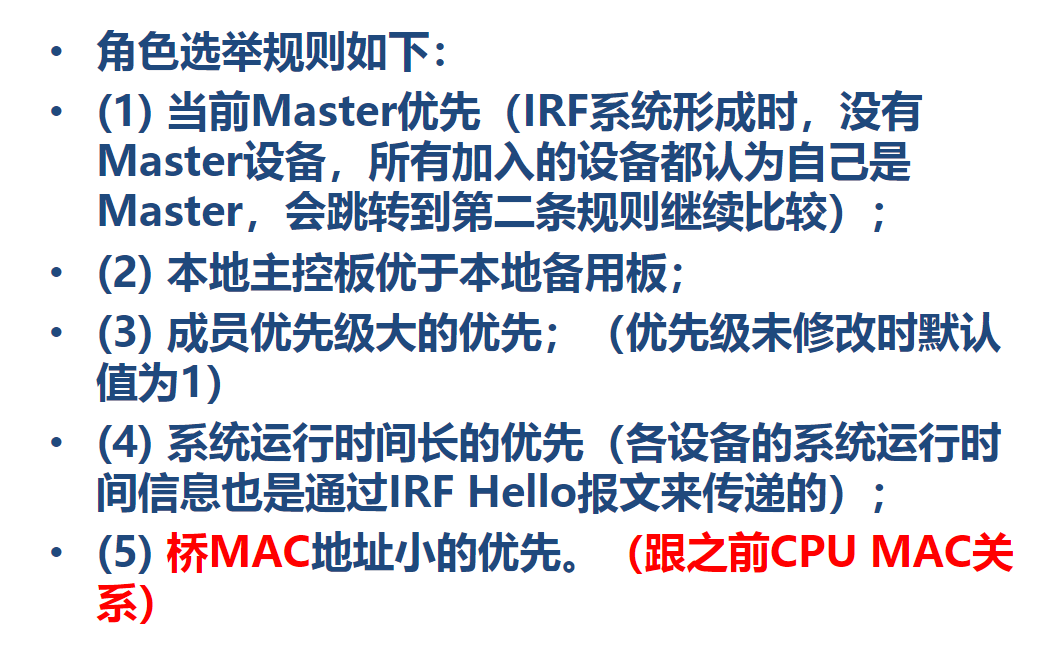

IRF工作原理—角色选举

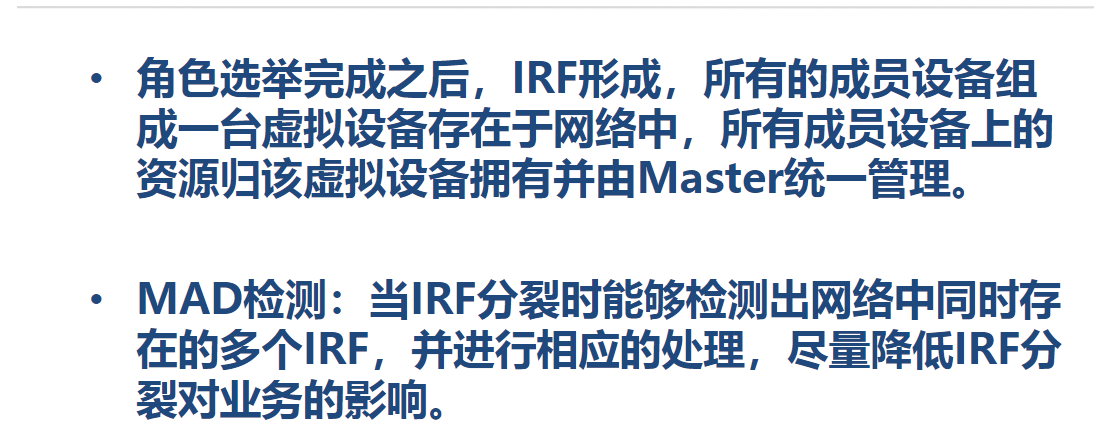

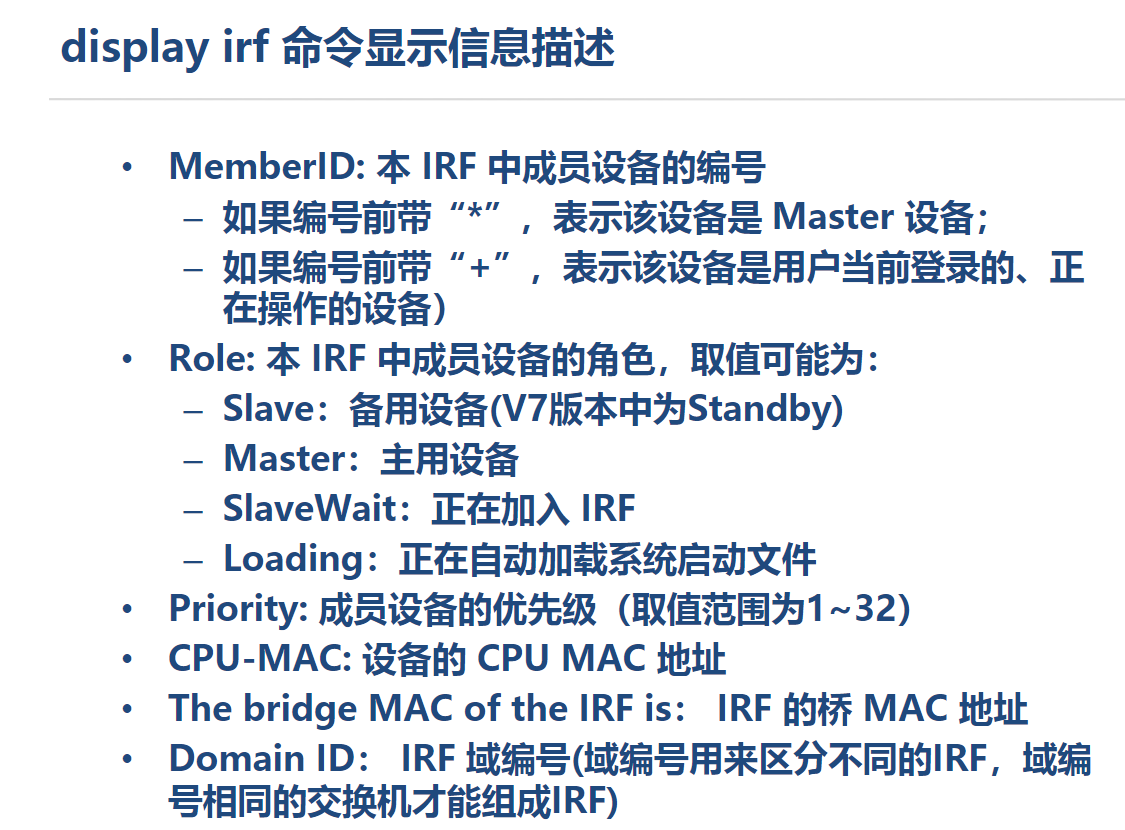

IRF工作原理—IRF的管理与维护
