【PZ-ZU7EV-KFB】——ZYNQ UltraScale + ZU7EV开发板ARM/FPGA异构计算开发平台，赋能多域智能硬件创新
作为璞致电子深耕 ARM/FPGA 异构计算领域的核心产品，PZ-ZU7EV-KFB 开发板基于 Xilinx ZYNQ UltraScale+ XCZU7EV 处理器打造，以 "通用计算 + 实时控制 + 可编程逻辑 + 高清多媒体" 的多维融合架构，为工程师提供从原型验证到量产落地的全流程技术支撑。无论是机器视觉、工业控制还是高清图像处理，这款开发板均能凭借丰富的接口扩展、强大的异构计算能力与工业级可靠性，满足高带宽、低延迟、多任务协同的严苛需求。

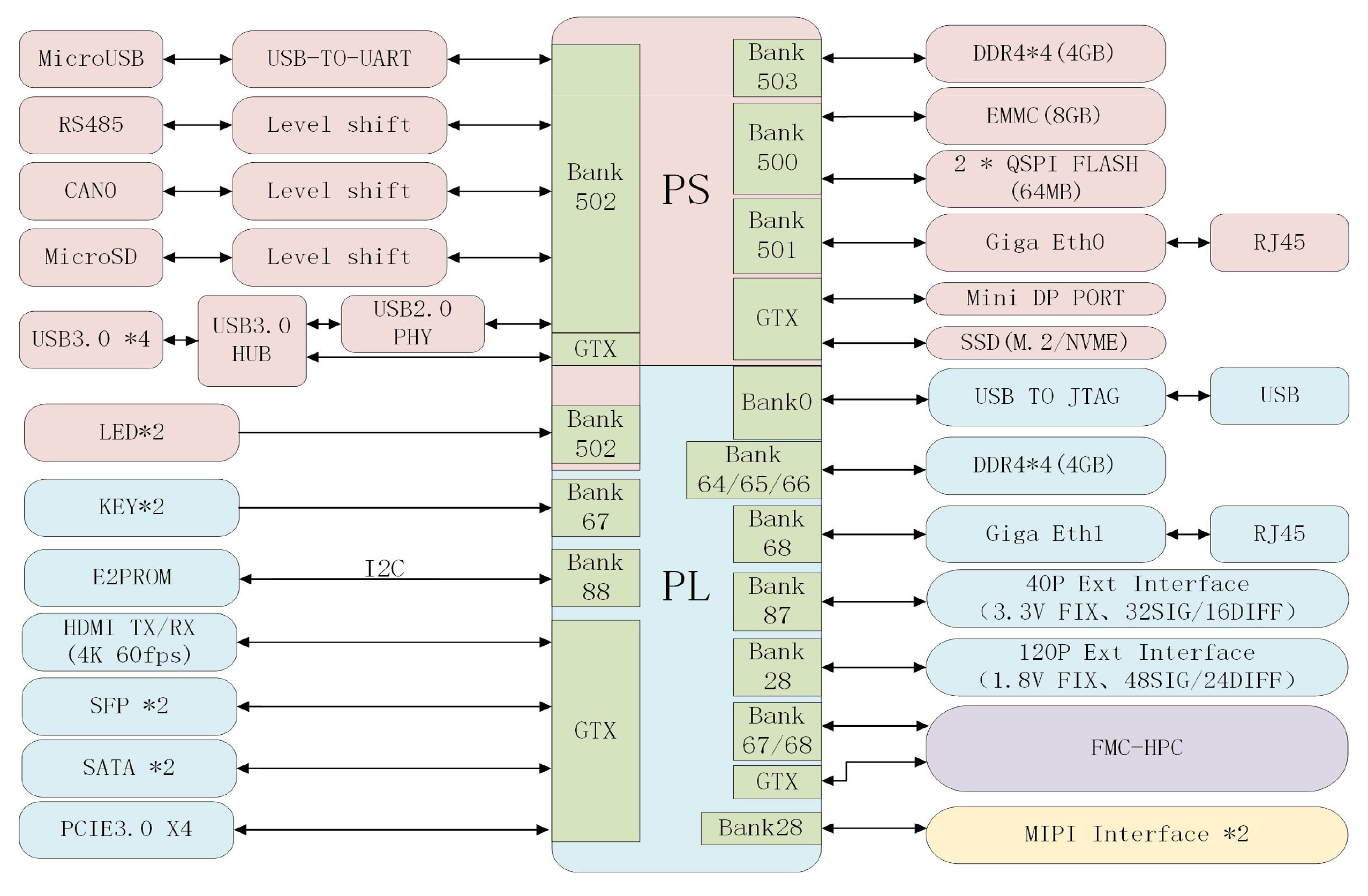

核心架构：异构协同的计算引擎
- PZ-ZU7EV-KFB 采用 "4 核 ARM Cortex-A53 + 2 核 Cortex-R5 + FPGA + GPU" 的异构架构，从硬件底层实现多任务并行处理的精准调度：
- 处理器集群：4 核 Cortex-A53 主频达 1.3GHz，负责操作系统运行、复杂算法处理与外设管理；2 核 Cortex-R5 以 533MHz 主频支持实时控制任务，确保工业级响应延迟（μs 级）；集成 Mali-400MP2 GPU（667MHz），硬件加速 2D/3D 图形渲染，适配高清显示场景。
- FPGA 逻辑资源：包含 504K 逻辑单元、230K 查找表（LUTs）、461K 触发器与 1728 个 DSP Slices，可实现自定义协议解析、实时信号处理、图像预处理等硬件加速功能，灵活适配不同应用场景的算法需求。

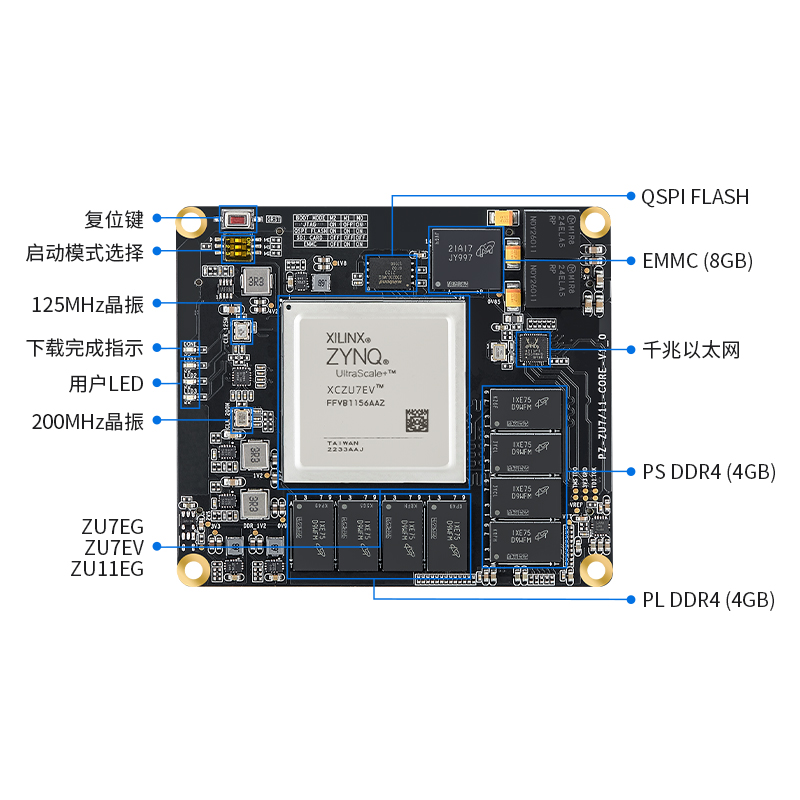

- 存储配置：PS 侧与 PL 侧各搭载 4GB DDR4（2400MHz，64bit 位宽），支持高速数据缓存与并行读写；8GB EMMC 负责系统启动与用户数据存储，256+256Mb QSPI FLASH 支持双路启动，提升系统可靠性与启动速度。
硬件性能：接口与扩展的核心优势
PZ-ZU7EV-KFB 以 "全接口覆盖 + 高扩展性" 为设计核心，兼顾通用场景与定制化需求，硬件配置直击工程师开发痛点：

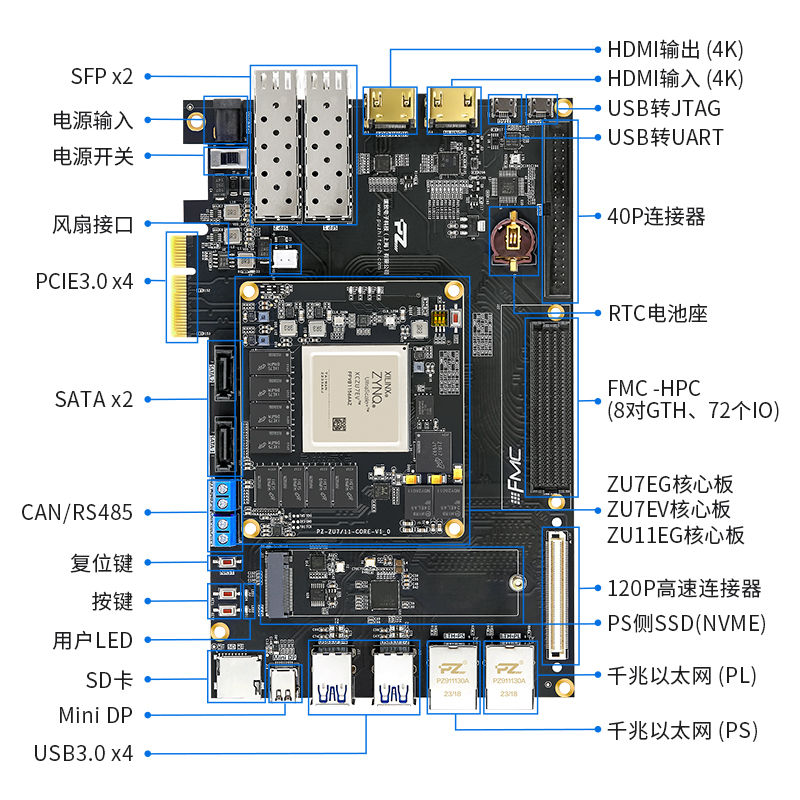

接口与扩展能力
- 高清多媒体处理：集成 4K HDMI 输入 / 输出接口与 Mini DP，支持高清视频采集、编解码与显示，配合 MIPI 接口（2 路）可直接连接 OV5640 等摄像头模组，形成 "采集 - 处理 - 显示" 完整链路，适用于机器视觉、医疗影像等场景。
- 高速数据传输：2 路 SFP 接口支持光模块扩展，实现远距离高速数据传输；PCIE3.0 x4 接口可连接高速存储或计算外设；双千兆以太网（PS 侧 + PL 侧）支持数据分流处理，满足工业控制中 "管理网 + 实时网" 的隔离需求。
- 工业控制适配：集成 1 路 UART、1 路 RS485、1 路 CAN 总线，支持 Modbus、CANopen 等工业协议；FMC-HPC 接口全信号连接（8 对 GTH 高速收发器 + 72 个 IO），可扩展高速 AD/DA、运动控制等子卡，灵活适配工业测量场景。
- 存储扩展：PS 侧 NVME SSD 接口（支持高速本地存储）+ 2 路 SATA 接口（外接硬盘），配合板载 SD 卡接口，满足海量数据缓存需求。
开发支持：全栈工具链与例程加速研发
PZ-ZU7EV-KFB 为工程师提供从底层驱动到上层应用的全流程开发支持，大幅缩短项目周期：
- 工具链兼容：支持 Xilinx Vivado（FPGA 逻辑开发）、Vitis（ARM 软件开发）、PetaLinux（嵌入式 Linux 定制），兼容 PYNQ 框架，可通过 Python 调用 FPGA 硬件资源，降低异构编程门槛。
- 丰富例程库：配套 100 + 实用例程，覆盖核心功能场景：
- FPGA 逻辑实验：包括 DDR4 读写、I2C 通信、高速 ADC 采集（250MSPS）、SFP 误码率测试等，夯实硬件开发基础；
- SDK 实验：涵盖 4K HDMI 输入输出、MIPI 摄像头图像传输、PCIE3.0 通信、千兆以太网 UDP 远程升级等，聚焦异构协同开发；
- FMC 专题：针对不同扩展子卡提供定制例程（如高速 ADC AD9643、USB3.0 CYUSB3014），简化扩展模块开发；
- PetaLinux 实验：支持 Linux 系统定制、NVME SSD 读写、GPIO 控制等，加速嵌入式系统搭建。
- 快速启动：支持 JTAG/QSPI/SD/EMMC 多启动方式（板载拨码开关选择），标配 12V/3A 电源、散热片（带风扇）、32G SD 卡等配件，开箱即可进入开发流程。
核心优势：为何选择 PZ-ZU7EV-KFB？
- 异构计算协同优化：ARM 处理器、FPGA 逻辑与 GPU 的深度融合，实现 "通用计算 + 实时控制 + 硬件加速 + 图形渲染" 的一体化处理，避免多芯片架构的通信瓶颈。

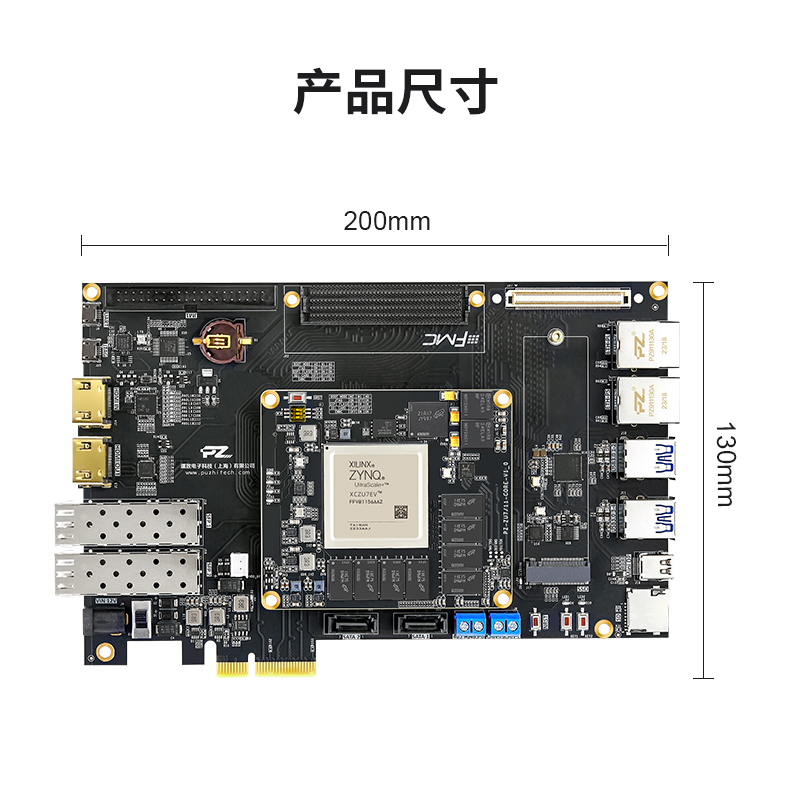

- 工业级可靠性：-40°C~+85°C 宽温设计，黑色哑光沉金工艺 PCB（2mm 厚度），确保在工业现场、户外设备等恶劣环境下稳定运行。
- 扩展灵活性：FMC-HPC 接口 + 40P 扩展口 + 多标准外设接口的组合，支持从高速信号采集到工业控制的全场景扩展，适配不同行业定制需求。
- 技术支持保障：依托璞致电子 10 年 + ARM/FPGA 研发经验，提供从硬件定制到算法移植的全流程服务，配合周一至周五 09:00-18:00 专业技术支持，快速响应开发难题。
应用场景：跨域赋能的智能硬件平台
PZ-ZU7EV-KFB 凭借其多维能力，广泛适配多行业场景：
- 机器视觉：通过 MIPI 接口连接双目 OV5640 摄像头，结合 FPGA 实时图像预处理（降噪、边缘检测）与 ARM 端 AI 算法推理，适用于工业质检、机器人导航等；
- 工业控制：基于 CAN/RS485 总线与 FMC 扩展的运动控制子卡，实现多轴电机同步驱动，配合双千兆以太网实现工业数据实时上传与远程控制；
- 高清图像处理：4K HDMI 输入输出 + Mini DP 接口，支持医疗影像设备、安防监控系统中的高清视频采集、编解码与显示；
- 电力监测：扩展高速 ADC 子卡（如 AD9643）实现电力信号高精度采集，通过 FPGA 实时 FFT 分析与 ARM 端数据处理，适配电网状态监测场景；
- 智能 AI 边缘计算：结合 PYNQ 框架与 OpenCV 库，在边缘端实现图像识别、目标检测等 AI 任务，降低云端计算压力。
