综合实验（3）

news 2025/7/25 15:18:59

文章目录

前言

GRE over IPSec 概述

配置步骤

关键注意事项

验证命令

总结

前言

在当今高度互联的网络环境中，确保数据传输的安全性和灵活性至关重要。传统的IPSec（Internet Protocol Security）协议通过加密和认证机制为IP数据包提供端到端的安全保障，但其主要针对IP层协议，难以直接支持非IP协议（如IPX、AppleTalk等）的传输。RE（Route Encapsulation） over IPSec技术应运而生，通过将多协议数据包封装在IPSec隧道中，实现了安全的多协议通信。

该技术结合了路由封装的灵活性与IPSec的安全性，允许企业或组织在不牺牲安全性的前提下，扩展网络协议的兼容性。无论是跨地域分支机构互联，还是异构网络环境下的数据交换，RE over IPSec都能提供高效且安全的解决方案。本技术适用于需要兼顾多协议支持和强加密需求的场景，为现代网络架构提供了可靠的通信基础。

GRE over IPSec 概述

GRE（Generic Routing Encapsulation）是一种隧道协议，用于封装多种网络层协议的数据包。IPSec（Internet Protocol Security）提供网络层加密和认证。结合两者（GRE over IPSec）可以实现安全的多协议隧道传输，适用于企业网络互联或跨地域数据传输。

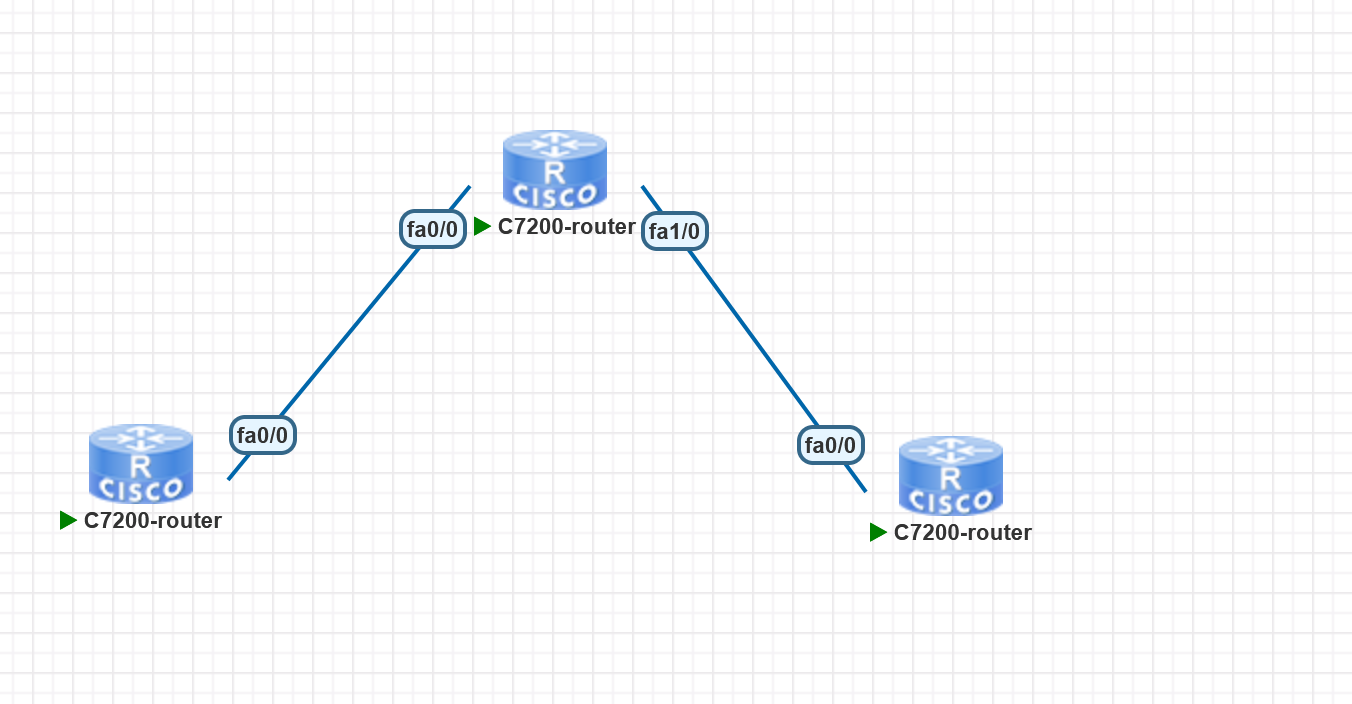

配置步骤

关键注意事项

MTU 问题：GRE 和 IPSec 会增加包头开销，需调整 MTU（通常设为 1400 字节）以避免分片。
路由配置：确保两端路由表指向 GRE 隧道接口作为目标网络的出口。
NAT 穿透：若设备位于 NAT 后，需在 IPSec 配置中启用 NAT-T（crypto isakmp nat-traversal）

RT1配置：

rt1(config)#interface tunnel 0

rt1(config-if)#ip add 1.1.1.1 255.255.255.0

rt1(config-if)#tunnel source ethernet 0/0

rt1(config-if)#tunnel destination 172.1.2.2

rt1(config-if)#exit

rt1(config)#crypto isakmp enable

rt1(config)#crypto isakmp policy 1

rt1(config-isakmp)#authentication pre-share

rt1(config-isakmp)#hash md5

rt1(config-isakmp)#group 2

rt2(config-isakmp)#encryption des

rt1(config-isakmp)#exit

rt1(config)#crypto isakmp key 0 cisco address 172.1.2.2

rt1(config)#crypto ipsec transform-set cisco esp-des esp-md5-hmac

rt1(cfg-crypto-trans)#exit

rt1(config)#access-list 101 permit ip host 172.1.1.2 host 172.1.2.2

rt1(config)#crypto map cisco 10 ipsec-isakmp

rt1(config-crypto-map)#set peer 172.1.2.2

rt1(config-crypto-map)#set transform-set cisco

rt1(config-crypto-map)#match address 101

rt1(config-crypto-map)#exit

rt1(config)#interface ethernet 0/0

rt1(config-if)#crypto map cisco

RT2配置：

rt2(config)#interface tunnel 0

rt2(config-if)#ip add 1.1.1.2 255.255.255.0

rt2(config-if)#tunnel source ethernet 0/0

rt2(config-if)#tunnel destination 172.1.1.2

rt2(config-if)#exit

rt2(config)#crypto isakmp enable

rt2(config)#crypto isakmp policy 1

rt2(config-isakmp)#encryption des

rt2(config-isakmp)#authentication pre-share

rt2(config-isakmp)#hash md5

rt2(config-isakmp)#group 2

rt2(config-isakmp)#exit

rt2(config)#crypto isakmp key 0 cisco address 172.1.1.2

rt2(config)#crypto ipsec transform-set cisco esp-des esp-md5-hmac

rt2(cfg-crypto-trans)#exit

rt2(config)#access-list 101 permit ip host 172.1.2.2 host 172.1.1.2

rt2(config)#crypto map cisco 10 ipsec-isakmp

rt2(config-crypto-map)#set peer 172.1.1.2

rt2(config-crypto-map)#set transform-set cisco

rt2(config-crypto-map)#match address 101

rt2(config-crypto-map)#exit

rt2(config)#interface ethernet 0/0

rt2(config-if)#crypto map cisco

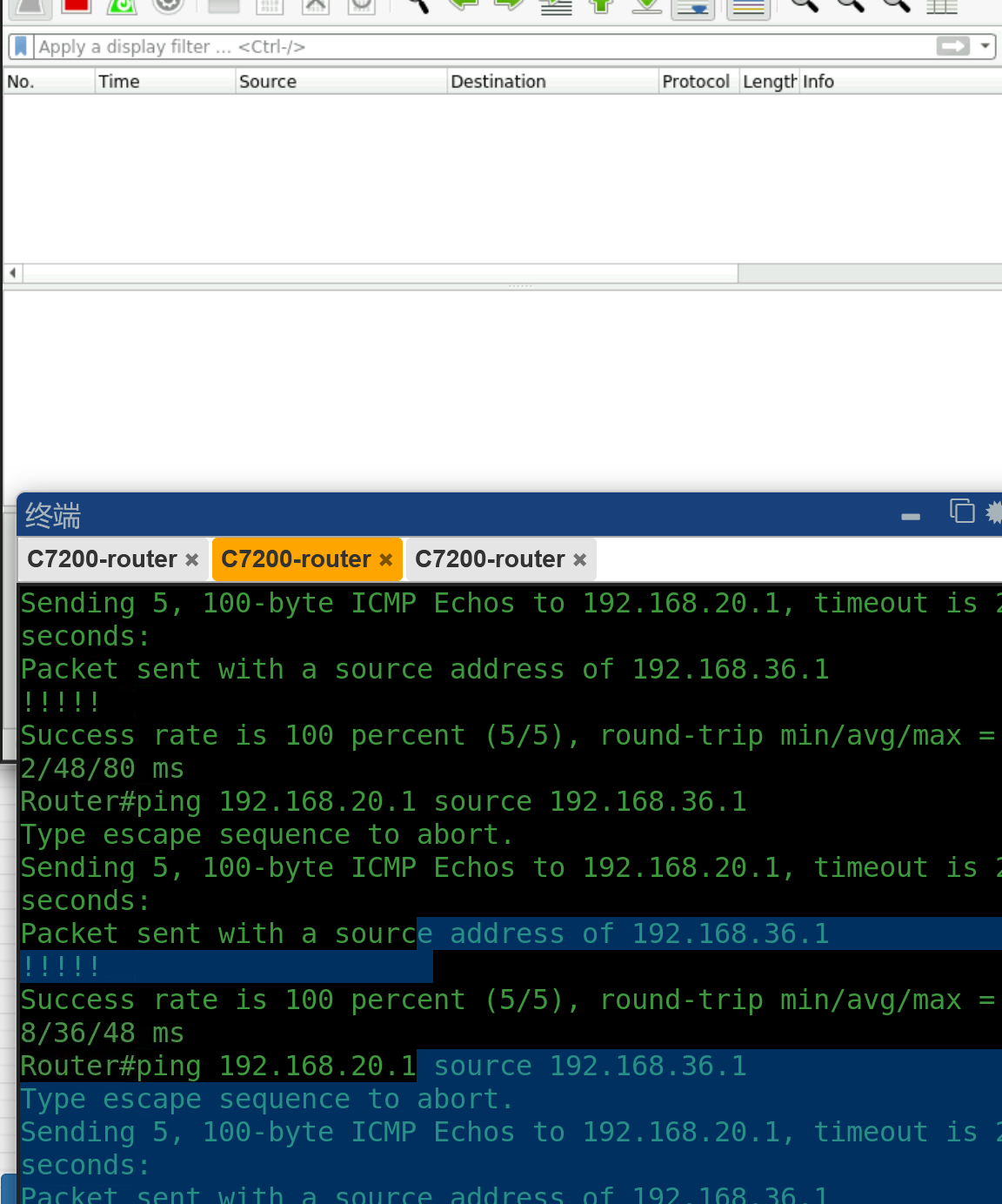

抓不到包

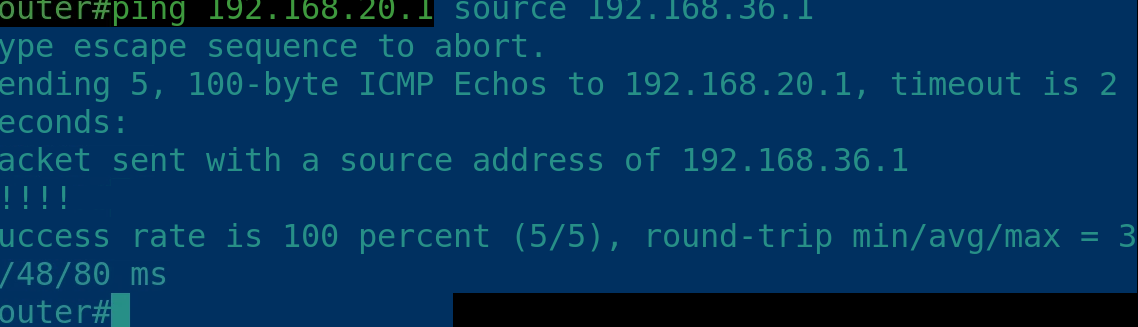

GRE本身不能解决VPN传输数据的安全性，通过承载在Ipsec VPN中实现安全性的要求，RT2客户端定义感兴趣的流量是公网地址，RT2pingRT1的时候，触发GRE的流量，被GRE封装，打上新的IP头部，这时匹配Ipsec 的流量做IP sec，这样实现的了GRE被IP sec承载，实现了安全性的要求。
