【软件系统架构】系列七：系统性能——路由器性能深入解析

news 2025/7/19 6:14:22

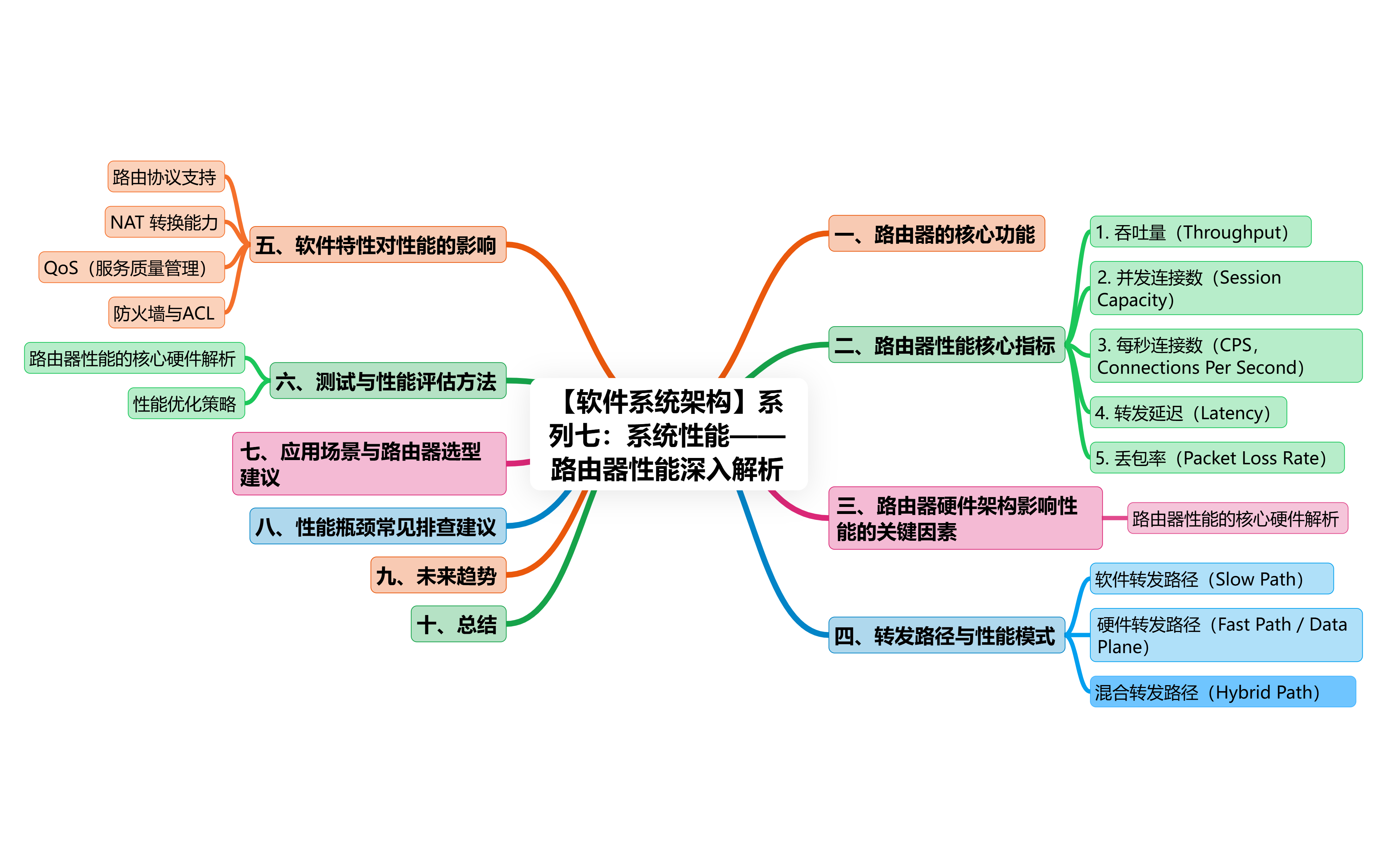

 目录

一、路由器的核心功能

二、路由器性能核心指标

1. 吞吐量（Throughput）

2. 并发连接数（Session Capacity）

3. 每秒连接数（CPS，Connections Per Second）

4. 转发延迟（Latency）

5. 丢包率（Packet Loss Rate）

三、路由器硬件架构影响性能的关键因素

路由器性能的核心硬件解析

四、转发路径与性能模式

软件转发路径（Slow Path）

硬件转发路径（Fast Path / Data Plane）

Hybrid Path（混合转发）

五、软件特性对性能的影响

1. 路由协议支持

2. NAT 转换能力

3. QoS（服务质量管理）

4. 防火墙与ACL

六、测试与性能评估方法

路由器性能的核心硬件解析

四、性能优化策略

七、应用场景与路由器选型建议

八、性能瓶颈常见排查建议

九、未来趋势

十、总结

路由器性能深入解析，核心在于理解它如何处理数据转发、协议解析、网络安全等功能，并在高并发/复杂网络环境中保持稳定高效运行。

以下内容从硬件性能、软件特性、协议支持、转发机制、安全能力与测试方法多个维度进行深度剖析。

一、路由器的核心功能

路由器主要承担：

1.数据转发（包转发）

2.路由选择（基于协议、策略等）

3.地址转换（NAT、PAT）

4.网络安全（防火墙、ACL、IPS）

5.QoS 服务质量管理

6.VPN 与加密通信支持

二、路由器性能核心指标

1. 吞吐量（Throughput）

  • 定义：单位时间内能处理的数据总量，通常为 Mbps 或 Gbps。

  • 受限于：CPU性能、转发架构（软件转发 vs 硬件转发）、包大小（大包 vs 小包）。

  • 实测工具：RFC 2544 / RFC 2889 测试流程，使用 Ixia、Spirent、iperf3。

2. 并发连接数（Session Capacity）

  • 指同时维持的 NAT 映射、TCP 连接等数量，决定其“带用户能力”。

  • 家用一般为 10K - 50K，企业级可达 500K 甚至百万级。

3. 每秒连接数（CPS，Connections Per Second）

  • 新建连接处理速率（例如 HTTP 请求或 NAT 转换）。

  • 关键指标之一，尤其在面对攻击或高频交易时。

4. 转发延迟（Latency）

  • 数据包从入接口到出接口所花费的时间，单位为 μs 或 ms。

  • 影响用户感知质量（如游戏、语音）。

5. 丢包率（Packet Loss Rate）

  • 大流量/压力下是否出现丢包，反映处理能力瓶颈。

  • 一般要求 < 0.01%。

三、路由器硬件架构影响性能的关键因素

组件性能影响说明
CPU影响控制面和软件转发能力（管理、路由计算）
NPU（网络处理器）专用芯片用于高速数据包处理（硬件转发）
交换芯片（Switch ASIC）高性能三层/二层转发芯片，G级~T级转发
内存（RAM）保存路由表、转发表、NAT 映射表等
Flash 存储存放固件、配置、日志
接口模块网口种类（GE/10GE）、数量、全双工能力

路由器性能的核心硬件解析

1.处理器（CPU）

  • 主频与架构

    • 主频：决定数据处理速度，主频越高，处理能力越强。

      • 低主频（≤100MHz）：仅适用于基础家用场景（如老旧路由器）。

      • 中主频（100-200MHz）：满足普通家庭网络需求（如TP-Link TL-WR845N）。

      • 高主频（≥200MHz）：适用于高负载场景（如企业级路由器或Mesh组网）。

    • 架构：ARM9、MIPS是主流架构，Intel Xscale用于高端路由器（如工业级设备）。

    • 多核设计：多核CPU（如双核A53）可并行处理任务，提升数据转发效率（如Wi-Fi 6/7路由器）。

  • Cache容量

    • Cache越大（如32KB），数据缓存效率越高，减少CPU等待时间，提升性能。

2.内存（RAM）

  • 容量与作用

    • 容量：

      • 低端路由器：1-4MB（性能受限，易出现卡顿）。

      • 中端路由器：8-16MB（满足家庭级多设备连接）。

      • 高端路由器：≥32MB（支持企业级高并发场景）。

    • 作用：临时存储路由表、会话表、数据包缓存，直接影响多设备连接稳定性。

3.存储（Flash/NAND）

  • 容量：存储固件、配置文件及日志。

    • 低端路由器：4-8MB（功能单一，升级受限）。

    • 高端路由器：≥16MB（支持复杂功能扩展，如Mesh组网、防火墙规则）。

4.网络接口

  • 有线接口：

    • 千兆以太网：主流家用/企业级标配。

    • 2.5G/10G网口：满足高速宽带（如千兆光纤）或NAS存储需求（如中兴BE5100Pro+）。

  • 无线模块：

    • Wi-Fi 5（802.11ac）：理论速率约1.3Gbps。

    • Wi-Fi 6（802.11ax）：支持OFDMA、MU-MIMO，理论速率提升至9.6Gbps。

    • Wi-Fi 7（802.11be）：320MHz频宽+4K-QAM，理论速率超30Gbps（如华硕RT-BE95U）。

四、转发路径与性能模式

软件转发路径（Slow Path）

  • 由 CPU 处理全部数据包，慢但灵活。

  • 适合小流量、复杂策略处理。

硬件转发路径（Fast Path / Data Plane）

  • 由 ASIC 或 NPU 完成，大部分数据包“走硬件”。

  • 商用路由器常见，提升吞吐量与连接能力。

Hybrid Path（混合转发）

  • 控制面与数据面分离（典型如 SDN 架构）。

  • 动态学习路径，数据走硬件，控制走软件。

五、软件特性对性能的影响

1. 路由协议支持

  • 支持的协议如 OSPF、BGP、RIP、IS-IS。

  • 协议多，控制面负担加重，需 CPU 支持。

2. NAT 转换能力

  • NAT 表空间、映射管理策略、连接追踪算法等影响性能。

  • 对大型家庭/公网共享出口设备至关重要。

3. QoS（服务质量管理）

  • 流量识别（DPI）、限速、优先级队列调度等功能。

  • 是否硬件加速决定性能影响程度。

4. 防火墙与ACL

  • 检查包头字段是否命中规则，若为软件执行会大幅影响吞吐量。

  • 硬件ACL可保持线速处理。

六、测试与性能评估方法

测试项方法/工具说明
吞吐量iperf3, Spirent, IxiaRFC 2544 标准
延迟ping, traceroute, Fluke 设备测量单向或往返延迟
CPS 测试专用流量生成器模拟高频 TCP 创建
NAT 会话容量模拟海量连接NAT 表限制测试
QoS 测试VoIP/视频流+干扰流检验优先级调度是否生效
防火墙 ACL 性能设置复杂规则+压测判断规则影响速率

路由器性能的核心硬件解析

1.处理器（CPU）

  • 主频与架构

    • 主频：决定数据处理速度，主频越高，处理能力越强。

      • 低主频（≤100MHz）：仅适用于基础家用场景（如老旧路由器）。

      • 中主频（100-200MHz）：满足普通家庭网络需求（如TP-Link TL-WR845N）。

      • 高主频（≥200MHz）：适用于高负载场景（如企业级路由器或Mesh组网）。

    • 架构：ARM9、MIPS是主流架构，Intel Xscale用于高端路由器（如工业级设备）。

    • 多核设计：多核CPU（如双核A53）可并行处理任务，提升数据转发效率（如Wi-Fi 6/7路由器）。

  • Cache容量

    • Cache越大（如32KB），数据缓存效率越高，减少CPU等待时间，提升性能。

2.内存（RAM）

  • 容量与作用

    • 容量：

      • 低端路由器：1-4MB（性能受限，易出现卡顿）。

      • 中端路由器：8-16MB（满足家庭级多设备连接）。

      • 高端路由器：≥32MB（支持企业级高并发场景）。

    • 作用：临时存储路由表、会话表、数据包缓存，直接影响多设备连接稳定性。

3.存储（Flash/NAND）

  • 容量：存储固件、配置文件及日志。

    • 低端路由器：4-8MB（功能单一，升级受限）。

    • 高端路由器：≥16MB（支持复杂功能扩展，如Mesh组网、防火墙规则）。

4.网络接口

  • 有线接口：

    • 千兆以太网：主流家用/企业级标配。

    • 2.5G/10G网口：满足高速宽带（如千兆光纤）或NAS存储需求（如中兴BE5100Pro+）。

  • 无线模块：

    • Wi-Fi 5（802.11ac）：理论速率约1.3Gbps。

    • Wi-Fi 6（802.11ax）：支持OFDMA、MU-MIMO，理论速率提升至9.6Gbps。

    • Wi-Fi 7（802.11be）：320MHz频宽+4K-QAM，理论速率超30Gbps（如华硕RT-BE95U）。

四、性能优化策略

1.硬件升级优先级

  • 家庭用户：

    • 升级Wi-Fi 6/7路由器（提升速率与多设备兼容性）。

    • Mesh组网替代单一路由器（解决信号盲区）。

  • 企业用户：

    • 选择支持VLAN划分、链路聚合的路由器（如Ubiquiti UniFi Dream Machine）。

    • 部署工业级路由器（如华为AR651）应对严苛环境。

2.软件与配置优化

  • 固件更新：定期升级至最新版本（修复漏洞、优化性能）。

  • 信道优化：

    • 2.4G频段：固定1、6、11信道（避免重叠干扰）。

    • 5G频段：启用自动信道优化（如华为路由器的“一键优化信道”功能）。

  • QoS设置：

    • 优先保障游戏、视频会议等低延迟应用。

    • 限制P2P下载带宽（防止带宽滥用）。

  • 安全策略：启用WPA3加密、关闭WPS、隐藏SSID。

3.网络拓扑优化

  • 位置调整：将路由器置于房屋中心，远离金属障碍物或微波炉等干扰源。

  • 扩展方案：

    • 有线扩展：通过网桥或交换机增加端口。

    • 无线扩展：使用Wi-Fi扩展器（需与主路由器品牌兼容）。

七、应用场景与路由器选型建议

场景重点性能需求推荐参数推荐配置
家用（NAS/游戏）吞吐、低延迟、连接数≥1Gbps，≥128MB RAM，硬件NATWi-Fi 6双频路由器（如Netgear R6700）
企业办公并发连接、VPN、稳定性≥4Gbps吞吐，≥100K会话，IPSec VPN企业级路由器（如Cisco RV340） + 防火墙
数据中心出口BGP支持、线速ACL、QoS多核CPU/NPU，支持L3路由，10G以上接口支持OpenVPN的路由器（如Asus RT-AX86U）
工业/IoT网关环境适应、可靠转发工规标准、宽温设计、低功耗硬件工业级路由器（如华为AR651） + 5G模块

八、性能瓶颈常见排查建议

症状可能原因解决方向
高延迟CPU软转发瓶颈、排队过多开启硬件加速、优化QoS
丢包严重NAT表溢出、缓存耗尽增大表项、升级硬件
登录缓慢管理面过载限制日志/流量分析、升级设备
转发速率低路由表/ACL过大简化策略、分段部署

九、未来趋势

1.Wi-Fi 7普及：支持320MHz频宽和多链路操作（MLO），降低延迟至个位数毫秒。

2.6G与太赫兹技术：2028年后可能进入原型机阶段，理论速率超1Tbps。

3.AI驱动优化：通过机器学习动态调整信道、功率和QoS策略（如华为AirEngine系列）。

4.边缘计算集成：路由器内置AI算力，支持本地化智能安防、物联网数据分析。

十、总结

模块对性能影响
转发路径设计（软/硬件）决定是否线速
并发处理能力（NAT、ACL）决定连接数与稳定性
路由表/控制协议影响收敛与转发效率
接口类型与数量限制物理传输能力
