【Zephyr开发实践系列】08_NVS文件系统调试记录

---

前言

在嵌入式系统开发中，稳定可靠的非易失性存储方案是系统健壮性的关键保障。近期在项目芯片驱动开发中，先后实现了内部Flash和外部NAND Flash的基础驱动验证。随即需要着手构建文件系统层->NVS与LittleFS对Flash进行统一文件管理。
选NVS，如果：

• 只需要存储少量配置参数（如Wi-Fi SSID、设备序列号）。
• 数据需要频繁更新（如计数器、状态标志）。
• 对RAM/Flash占用极其敏感。

选LittleFS，如果：

• 需要存储日志、图片、固件等较大文件。
• 需要目录管理（如/config/device.cfg）。
• 设备可能频繁断电，需强数据一致性。

但一般可以互相搭配使用

• NVS 存储关键配置（如蓝牙MAC、校准参数）。
• LittleFS 管理日志、固件包等大文件。

本文记录使用内部Flash与外部NAND-Flash进行NVS文件系统操作时出现的BUG与调试情况。

一、NVS原理介绍：

请参考：NVS文件系统原理及应用

二、BUG-NO1：将NVS运用在NAND-Flash类大容量存储设备

2.1 情况描述：

想在外部NAND-Flash上构建类似EEPROM专门存储小数据的掉电记忆系统，于是碰见了NVS。

2.2 BUG复现：

文件系统设备树构建

boot_partition: partition@0 {label = "mcuboot";reg = <0x00000000 DT_SIZE_M(1)>;};lfs1_partition: partition@100000 {reg = <0x00100000 DT_SIZE_M(510)>;};slot0_partition: partition@1FF00000 {label = "image-0";reg = <0x1FF00000 DT_SIZE_K(128)>;};slot1_partition: partition@1FF20000 {label = "image-1";reg = <0x1FF20000 DT_SIZE_K(128)>;};nvs_partition: partition@1FF40000 {label = "nvs";reg = <0x1FF40000 DT_SIZE_K(256)>;};

说明将512M NAND-Flash划分为四个分区：

• boot_partition：存放mcu-boot
• lfs1_partition：LittleFS文件系统管理处
• slot0_partition：迭代版本程序0
• slot1_partition：迭代版本程序1
• nvs_partition：NVS文件系统管理处
  1M+510M+128K+128K+256K<512M，使用该分配是合理的。

测试应用编写（导致错误部分）：

/* 最小擦除单位是128KB*/
#define NVS_SECTOR_SIZE  128*1024
#define NVS_SECTOR_COUNT (DT_SIZE_K(256K) / NVS_SECTOR_SIZE)  // 256KB / 128KB = 2 static struct nvs_fs fs = {.sector_size = NVS_SECTOR_SIZE, //最小擦除单位*n.sector_count = NVS_SECTOR_COUNT, //大于等于2.offset = NVS_PARTITION_OFFSET, //起始地址，必须是可擦除区域的边界：1FF40000/128K无余数
};

说明：

• sector_size：最小擦除单位，针对NOR-Flash叫扇区，一般是1-2K。而NAND-Flash，无扇区概念，额定最小擦除单位(块)：128K
• sector_count：扇区个数。sector_size*sector_count小于等于nvs_partition大小即可。
• offset：可擦除边界地址

问题呈现：

编译后报错：NVS_SECTOR_SIZE Over sector_size（0~65536）

2.3 问题简述：

问题定位：

sector_size的数据格式是uint16(0~65535)=64K，若输入范围大于uint16将会返回错误。
定义文件路径：settings_env.c

	if (nvs_sector_size > UINT16_MAX) {return -EDOM;}

我们NAND-Flash最小擦除范围是128K,大于uint16。

强制实现：

尝试强制将NAND-Flash改为sector_size的范围（64K），同时增加sector_count数。
经尝试编译通过：但毫无疑问出现边界未对齐问题，芯片直接跑飞：

[19:57:48.802][00:00:01.387,000] <err> os: ***** USAGE FAULT *****
[19:57:48.804][00:00:01.387,000] <err> os:   Unaligned memory access
[19:57:48.805][00:00:01.387,000] <err> os: r0/a1:  0x00000073  r1/a2:  0x39c00000  r2/a3:  0x00000073
[19:57:48.806][00:00:01.387,000] <err> os: r3/a4:  0x39c00000 r12/ip:  0x0000019b r14/lr:  0x0c0cf2fb
[19:57:48.807][00:00:01.387,000] <err> os:  xpsr:  0x01100000
[19:57:48.808][00:00:01.387,000] <err> os: s[ 0]:  0x00000000  s[ 1]:  0x00000000  s[ 2]:  0x00000000  s[ 3]:  0x00000000
[19:57:48.810][00:00:01.387,000] <err> os: s[ 4]:  0x616c7f25  s[ 5]:  0x3fe55555  s[ 6]:  0xf8198216  s[ 7]:  0x3f326636
[19:57:48.811][00:00:01.387,000] <err> os: s[ 8]:  0x5f00cb5a  s[ 9]:  0xbf912862  s[10]:  0x35793c76  s[11]:  0x3dea39ef
[19:57:48.812][00:00:01.387,000] <err> os: s[12]:  0x40400000  s[13]:  0x40600000  s[14]:  0x3bb54000  s[15]:  0x44160000
[19:57:48.814][00:00:01.387,000] <err> os: fpscr:  0x20040010

2.3 最后解决：

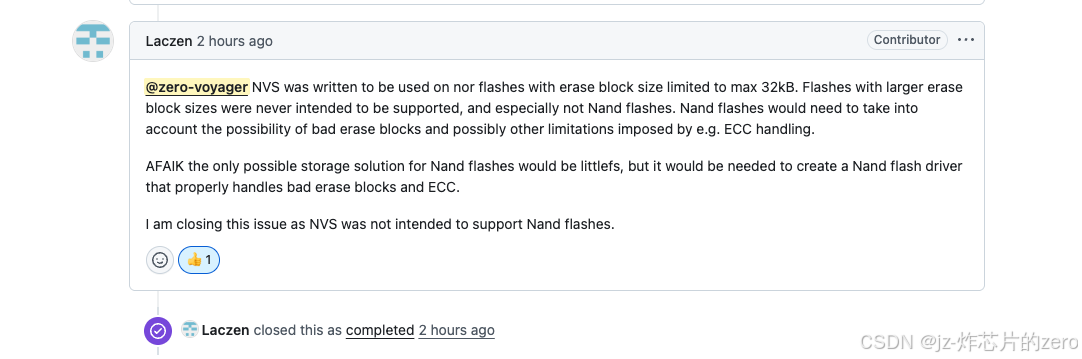

经询问，原因是NVS不支持需要大块擦除的存储设备，特别是NAND-Flash还需要ECC和坏块检测的存储设备，NAND-Flash只能使用LittleFS。

具体问题路径：NVS service sector_size limited range is (0~65535)

三、BUG-NO2：nvs_partition地址范围超出内存范围

3.1 情况描述：

幸亏Zephyr频繁在支持与更新，问题一很快得到了官方项目贡献者的回答。
得知NVS无法运用在NAND-Flash于是将NVS运用在内部NOR-Flash上，但由于nvs_partition地址范围超出内存范围，出现读取错误。

3.2 BUG复现：

文件系统设备树构建：

&flash0 {partitions {compatible = "fixed-partitions";#address-cells = <1>;#size-cells = <1>;/* Bootloader保留区 (16KB) */boot_partition: partition@0 {label = "bootloader";reg = <0x00000000 DT_SIZE_K(16)>;read-only;};/* 主应用程序区 (432KB) */app_partition: partition@4000 {label = "app";reg = <0x00004000 DT_SIZE_K(432)>;};/* NVS存储区 (48KB) - 严格对齐2KB边界 */storage_partition: partition@70000 {label = "storage";reg = <0x0007C000 DT_SIZE_K(48)>; };};
};

内部Flash大小是512K，16K+532KB+48KB<512K

测试代码编写（无错代码）：

/* 最小擦除单位是2KB*/
#define NVS_SECTOR_SIZE  2*1024
#define NVS_SECTOR_COUNT (DT_SIZE_K(256K) / NVS_SECTOR_SIZE)  // 64KB / 2KB = 32 static struct nvs_fs fs = {.sector_size = NVS_SECTOR_SIZE, //最小擦除单位*n.sector_count = NVS_SECTOR_COUNT, //大于等于2.offset = NVS_PARTITION_OFFSET, //起始地址，必须是可擦除区域的边界
};

编译通过，但读取过程报错:

*** Booting Zephyr OS build v4.1.0-5510-g8d2010e1e179 ***[2025-07-18 12:48:39.376]
[00:00:00.005,000] [1;31m<err> flash_stm32: Read range invalid. Offset: 526328, len: 8[0m[2025-07-18 12:48:39.385]
[00:00:00.013,000] [1;31m<err> flash_stm32: Read range invalid. Offset: 528376, len: 8[0m[2025-07-18 12:48:39.392]
[00:00:00.021,000] [1;31m<err> flash_stm32: Read range invalid. Offset: 528376, len: 8[0m[2025-07-18 12:48:39.405]
[00:00:00.029,000] [1;31m<err> flash_stm32: Read range invalid. Offset: 530424, len: 8[0m[2025-07-18 12:48:39.412]
[00:00:00.037,000] [1;31m<err> flash_stm32: Read range invalid. Offset: 530424, len: 8[0m[2025-07-18 12:48:39.420]
[00:00:00.045,000] [1;31m<err> flash_stm32: Read range invalid. Offset: 532472, len: 8[0m[2025-07-18 12:48:39.428]

问题定位：

看似合理，但是512KB = 0x00000000 ~ 0x0007FFFF
地址计算错误：
storage_partition分区的起始地址 0x7C000 + 大小 0xC000 = 0x88000>512K，但实际Flash结束于 0x7FFFF。

根据NVS算法原理：NVS在存储时会向ate（记录分配表）里写入一组数据，ate在扇区中从后向前增长。所以说明部分ID数据的ATE表会保存在最后一块扇区的最后几位即0x88000附近>512K。这就是导致问题的直接原因。

3.3 最后解决：

&flash0 {partitions {compatible = "fixed-partitions";#address-cells = <1>;#size-cells = <1>;/* Bootloader保留区 (16KB) */boot_partition: partition@0 {label = "bootloader";reg = <0x00000000 DT_SIZE_K(16)>;read-only;};/* 主应用程序区 (432KB) */app_partition: partition@4000 {label = "app";reg = <0x00004000 DT_SIZE_K(432)>;};/* NVS存储区 (48KB) - 严格对齐2KB边界 */storage_partition: partition@70000 {label = "storage";reg = <0x00070000 DT_SIZE_K(48)>; };};
};

0x00070000 +48K<512K，符合要求，测试顺利！！！！

总结

在 Zephyr 上配置 NVS 时，需要综合考虑：

• 设备树分区布局
• Flash 物理特性
• 内存对齐要求

通过系统性的问题分析和逐步调试，最终成功解决了所有编译和运行时错误。
