CCLink IE转ModbusTCP网关配置无纸记录器（中篇）

CCLINK IE Filed Basic网络组态

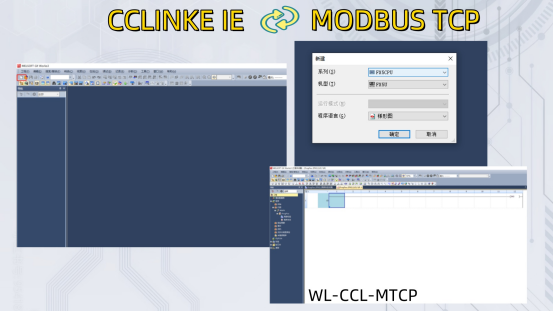

启动MELSEC GX Works3软件，通过左侧工具栏点击“新建项目”选项，随即弹出“新建项目”界面。在此界面中，用户需选定控制器的系列与具体型号，并进一步选择程序逻辑语言。确认所选参数后，点击“确定”按钮以初始化项目。项目初始化完成后，界面将自动切换至POU程序编程界面。

CCLINK IE FB从站设备配置流程阐述

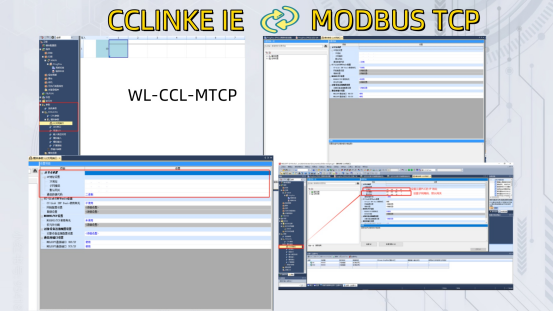

于软件界面左侧的设备列表中，按顺序点击并展开<参数>、<FX5UCPU>、<模块参数>，从而呈现出<以太网端口>选项； 双击“以太网端口”，弹出配置界面；在“项目配置”界面的“自节点配置”部分，执行CCLink主站IP地址参数的设定工作。将预定的IP地址进行输入操作，具体步骤如图所示。

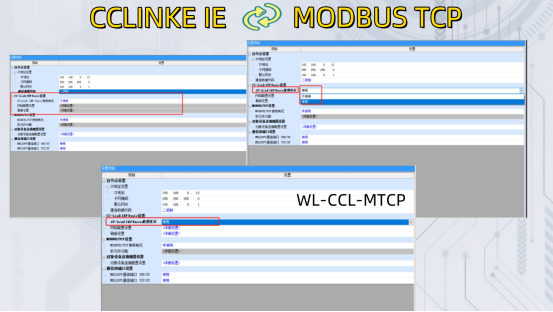

在“设置项目”窗口的“CCLINK IEF Basic”区域，执行CCLink从站参数配置，在“CCLINK IEF Basic应用情况”一栏中，将“未应用”更改为“已应用”，详见图示：

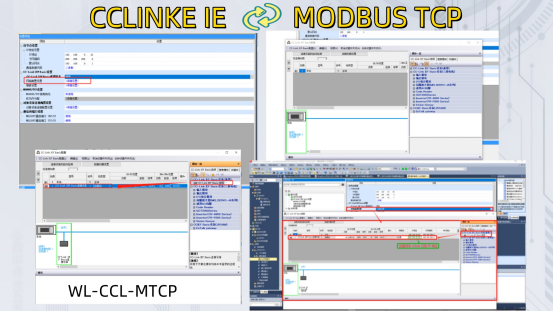

在“网络配置设置”项中，执行双击操作以打开“详细设置”，随即出现“CCLINK IEF Basic配置”界面的弹窗，在“模块一览”列表中，点击以展开“CCLINK IEF Basic设备（通用）”子项，随后将所展示的设备通过拖拽方式添加至左侧的配置区域，在拖动配置区域界面的滚动条过程中，可以展示出<CC-link……远程站>的IP地址配置信息。随后，将IP地址更改为预定的地址<192.168.0.13>，具体操作如图所示。

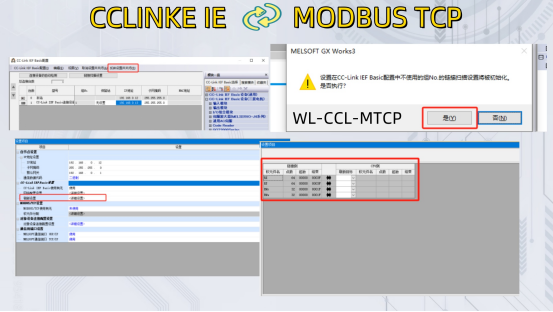

完成IP地址配置后，点击“反映设置并关闭”选项，随即弹出确认窗口。在该窗口中，点击“是”按钮以关闭“CCLINK IEF Basic配置”界面，并返回至“GX Works3”软件配置界面，在“刷新设置”行，执行双击操作于“详细设置”项，随即弹出“数据传送映射”界面，详见图示：

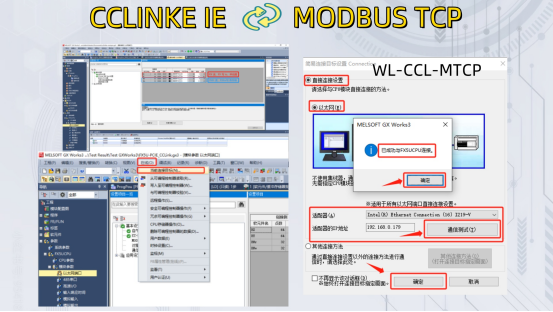

完成保存操作后，于<GX Works3>软件的<菜单栏>中选择<在线-->当前连接目标...>，随即弹出<简易连接目标设置 Connection>窗口。在该窗口中勾选<直接连接设置>与<以太网>选项，并在<适配器>项目行中选定与连接PC与PLC之间的网卡相对应的选项。随后点击<通信测试>按钮，若弹出的窗口显示<已成功与FX5UCPU连接。>的信息，则点击<确定>按钮以关闭信息弹窗，并返回至<简易连接目标设置 Connection>窗口。最后，点击<确定>按钮以关闭该窗口，具体操作流程如图所示。

通过以上配置，可实现三菱 PLC 通过 CCLINK IE 网络与 Modbus TCP 设备的无缝通信，充分发挥 CCLINK IE 的高速实时性能与 Modbus 的广泛兼容性。
