线性放大器设计方案：248-双极性任意波1M带宽400Vpp高压线性放大器

双极性任意波1M带宽400Vpp高压线性放大器

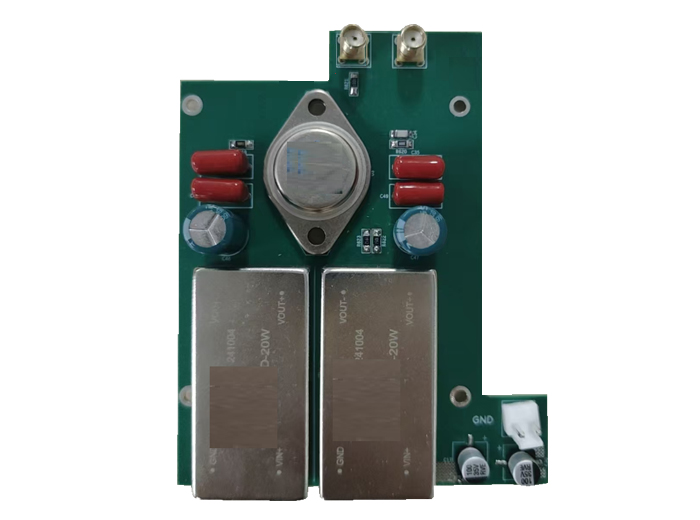

一、产品概述

      双极性高压放大器是一种电子设备，它能够将低电平信号放大到足够高的电平，以便用于驱动大功率负载或处理高电压信号。主要应用于电力电子，变压器测量，铁路设备等。

二、产品特点

      双极性高压放大器能够输出正负两个方向的电压，这使得它在驱动需要双极性电源的负载时具有显著优势。

●  高压输出：具有较高的输出电压：正负10V信号放大到正负200V。

●  输出功率大：不是单独的信号放大，放大后输出电流可以驱动正负50mA的驱动设备。

●  放大倍数：可根据客户需求进行调节1-20倍数

●  输入电压低：输入电压为12V输出，常规工业用电即可使用特别适合工业场景和工业用电

●  高品质器件：放大器采用进口MOS放大器，高品质，高性能的特点高带宽，最高可以放大频率为1MHz

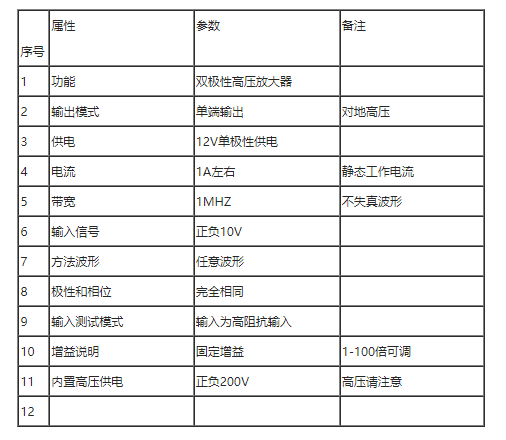

三、性能介绍

四、环境性能指标

●  存储温度

储存温度为-45～+85℃，产品在该温度范围内贮存后不会造成功能及外形损坏。如果用户需求的储存温度高于该指标，需要进行筛选。

●  工作电压温度指标

●  产品工作温度：-20～+80℃ 或者-40～+80℃

●  产品功耗：15W (静态功耗)    50W（最大功耗）

●  产品工作电压：12V ±5%；

●  电流：5A 。单电源供电（电源输入 +12V，板卡总功耗60W以内，注意这里上电一瞬间需要的电流为5A。后续运行平稳以后电流稳定在1A左右）
