物联网软件开发过程中，数据流图（DFD），用例图，类图，活动图，序列图，状态图，实体关系图（ERD），BPMN（业务流程建模）详解分析
概述
软件开发过程中，特别是在物联网（IoT）场景中，数据流图（DFD）、UML图（包括用例图、类图、活动图、序列图、状态图）、实体关系图（ERD）和业务流程建模（BPMN）的作用、原理及应用场景，并为每种图提供PlantUML表述样式。以下以物联网为例，将假设一个智能家居系统的开发场景（如智能灯光、温控和安防系统）。
1. 数据流图（DFD）
作用数据流图（DFD）用于描述系统中数据的流动和处理过程，展示数据如何在系统组件之间传递。它强调数据输入、输出、处理和存储，帮助开发团队理解系统的功能需求和数据交互逻辑。原理DFD由以下基本元素组成：
- 外部实体：系统外的交互对象（如用户、外部设备）。
- 数据流：数据在系统中的流动路径。
- 处理过程：对数据的操作（如计算、转换）。
- 数据存储：数据的持久化存储位置（如数据库）。
DFD分为上下文图（0级）和多级分解图（1级、2级等），从高层次到细节逐步细化。应用场景（以物联网为例）在物联网智能家居系统中，DFD可用于：
- 描述用户通过手机应用控制智能灯光的数据流。
- 展示传感器数据（如温度、湿度）如何传输到云端服务器进行处理。
- 分析安防系统如何将摄像头数据存储到数据库或触发警报。

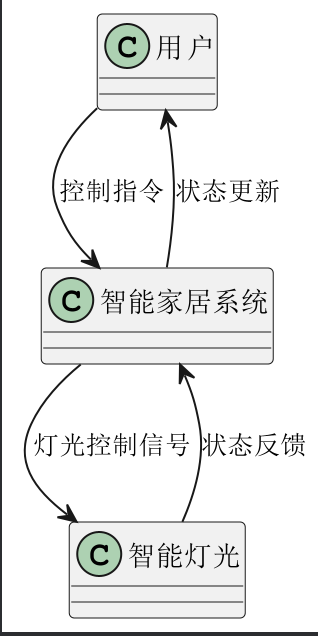

示例（物联网场景）上下文DFD：用户通过手机应用发送控制指令到智能家居系统，系统处理后控制灯光并返回状态。
2. UML图（概述）作用统一建模语言
（UML）是一套标准化的建模语言，用于描述、设计和记录软件系统的结构、行为和交互。UML图包括用例图、类图、活动图、序列图、状态图等，适用于分析、设计和实现阶段。原理UML通过图形化方式表示系统，分为：
- 结构图（如类图）：描述系统静态结构。
- 行为图（如用例图、活动图、序列图、状态图）：描述系统动态行为。
应用场景（物联网）在物联网系统中，UML图帮助建模设备、用户和云端服务的交互。例如，智能家居系统中的设备（如传感器、执行器）与用户、服务器的交互可以通过UML图清晰表达。以下分别介绍UML的子图：用例图、类图、活动图、序列图、状态图。
3. 用例图作用
用例图描述系统的功能需求，展示参与者（用户或外部系统）与系统功能（用例）之间的交互。它帮助明确系统的功能范围和用户需求。原理
- 参与者（Actor）：系统的外部实体（如用户、设备）。
- 用例：系统提供的功能。
- 关系：包括关联、包含（include）、扩展（extend）等。

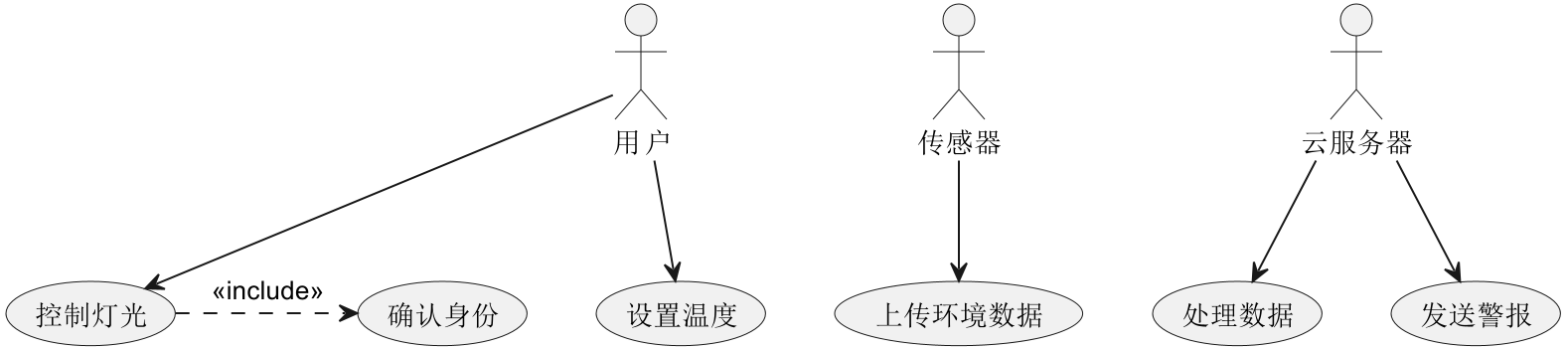

应用场景（物联网）在智能家居系统中，用例图可描述：
- 用户通过手机应用控制灯光、空调。
- 安防系统检测入侵并发送警报。
- 传感器定期上传环境数据到云端。
用例图
4. 类图作用
类图描述系统的静态结构，展示类、类之间的关系（如继承、关联、聚合）和属性、方法。它是设计系统架构的核心工具。原理
- 类：系统的基本构建块，包含属性和方法。
- 关系：包括关联、继承、聚合、组合等。
- 可见性：如public (+)、private (-)、protected (#)。

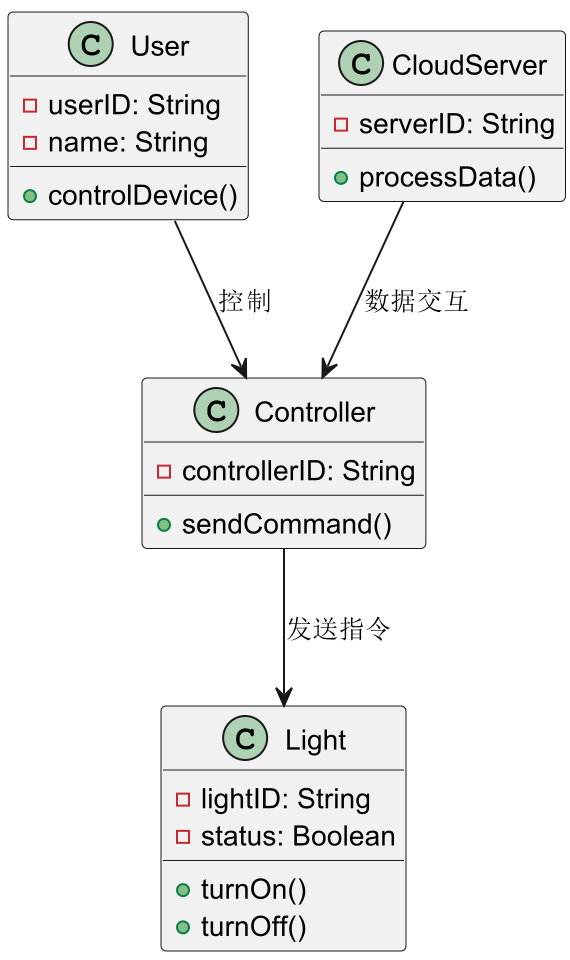

应用场景（物联网）在智能家居系统中，类图可用于：
- 定义设备类（如Light、Thermostat）、用户类（User）和云服务类（CloudServer）。
- 描述设备之间的关系（如Light与Controller的关联）。
5. 活动图作用
活动图描述系统的工作流程或业务逻辑，展示活动、决策点和流程顺序。它适用于建模动态行为，如业务流程或用户交互。原理
- 活动：表示执行的操作。
- 决策节点：条件分支。
- 开始/结束节点：流程的起点和终点。

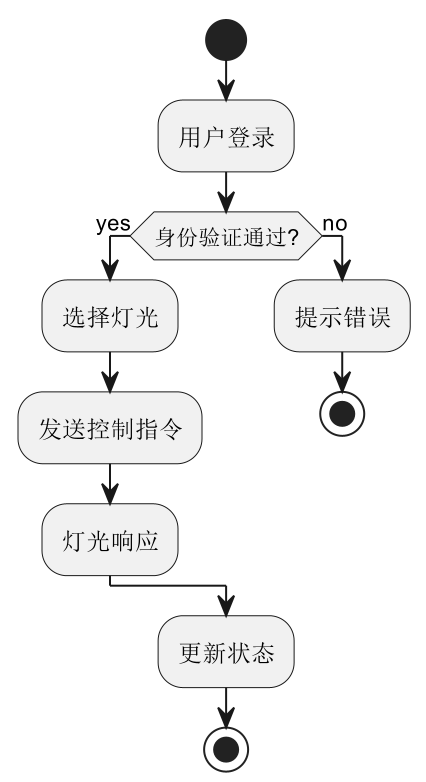

应用场景（物联网）在智能家居系统中，活动图可描述：
- 用户控制灯光的流程（身份验证 → 发送指令 → 灯光响应）。
- 传感器检测温度异常并触发警报的流程。
6. 序列图作用
序列图展示对象之间的交互顺序，强调时间维度上的消息传递。它适用于描述系统组件如何协作完成特定功能。原理
- 对象：系统的参与者或组件。
- 消息：对象之间的交互（如调用、返回）。
- 时间轴：纵轴表示时间流逝。

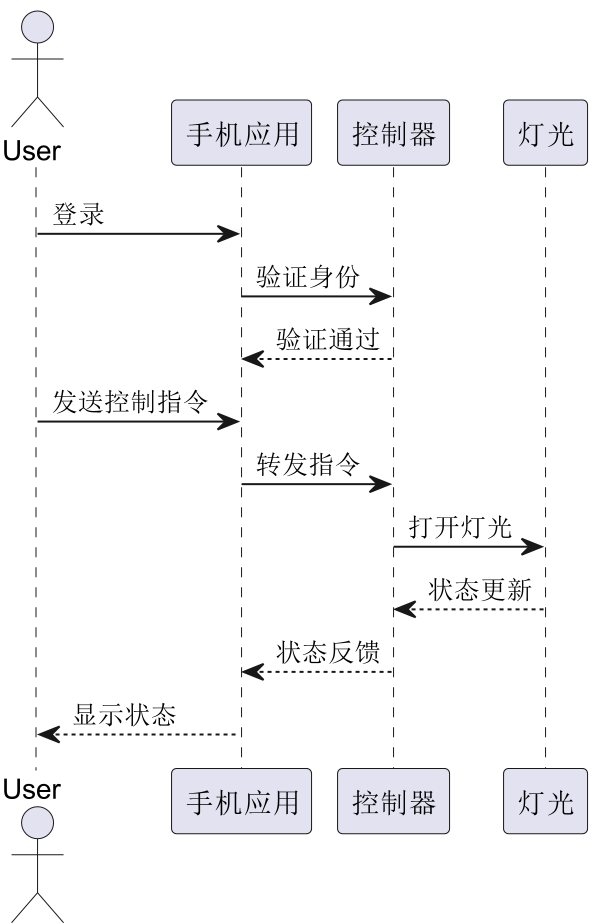

应用场景（物联网）在智能家居系统中，序列图可描述：
- 用户通过手机应用控制灯光的交互（用户 → 应用 → 控制器 → 灯光）。
- 传感器上传数据到云端并接收处理结果。
7. 状态图作用
状态图描述对象在生命周期中的状态变化及触发条件，适用于建模具有有限状态的系统组件。原理
- 状态：对象的特定条件或阶段。
- 转换：状态之间的变化，触发条件为事件。
- 开始/结束状态：对象的生命周期起点和终点。

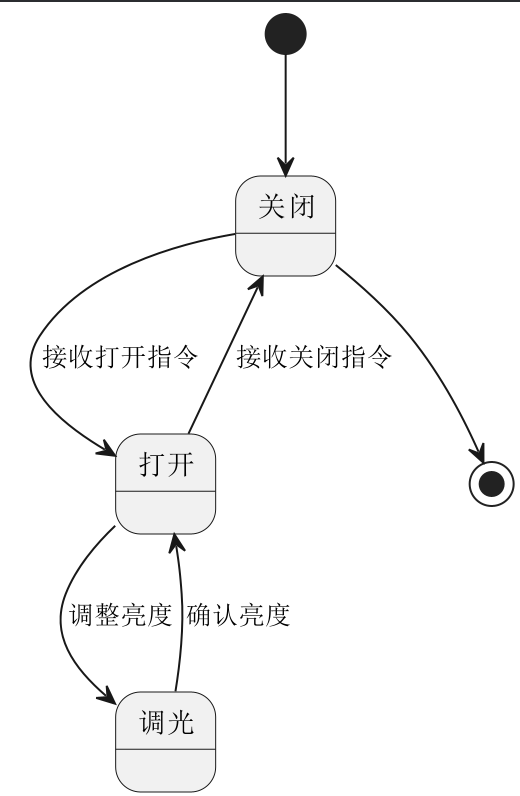

应用场景（物联网）在智能家居系统中，状态图可描述：
- 灯光的状态变化（关闭 → 打开 → 调光）。
- 温控器的状态（待机 → 加热 → 冷却）。
8. 实体关系图（ERD）作用
实体关系图（ERD）用于设计数据库结构，描述实体、属性和实体之间的关系。它是数据库建模的核心工具。原理
- 实体：数据库中的对象（如设备、用户）。
- 属性：实体的特征（如设备ID、用户名）。
- 关系：实体之间的关联（如一对多、多对多）。

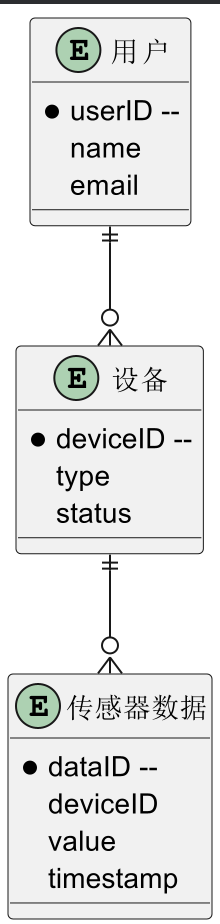

应用场景（物联网）在智能家居系统中，ERD可用于：
- 设计存储用户、设备和传感器数据的数据库。
- 定义设备与用户之间的关系（如一个用户控制多个设备）。
9. BPMN（业务流程建模）作用
业务流程建模（BPMN）用于描述业务流程，展示任务、事件、网关和流程顺序。它适用于跨部门协作或复杂业务逻辑的建模。原理
- 事件：流程的触发或结束（如开始、结束、定时器）。
- 任务：执行的具体活动。
- 网关：决策点（如分支、合并）。
- 泳道：表示不同角色或部门。

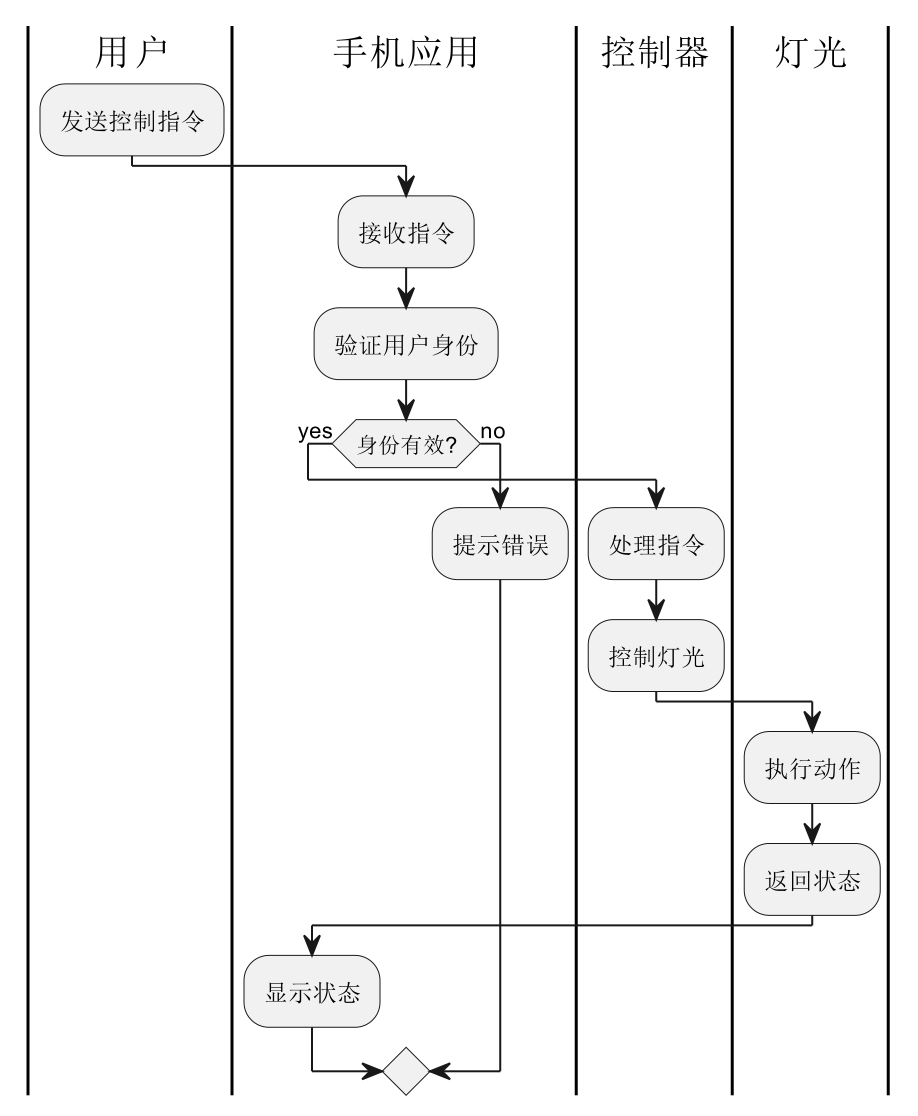

应用场景（物联网）在智能家居系统中，BPMN可描述：
- 用户控制智能设备的完整业务流程（从用户请求到设备响应）。
- 安防系统检测入侵并通知用户的流程。
10、流程图
使用PlantUML表示流程图PlantUML支持绘制流程图，通常使用活动图（Activity Diagram）语法来表达，因为PlantUML的活动图语法与传统流程图的符号和逻辑高度契合。以下是流程图在PlantUML中的表示方式，以及一个物联网场景的示例。PlantUML流程图基本元素
- 开始/结束：使用start和stop/end表示流程的起点和终点。
- 活动：用:活动名称;表示执行的操作。
- 决策节点：用if (条件?) then (分支)表示条件判断。
- 箭头：用-->表示流程方向。
- 注释：用note添加说明。

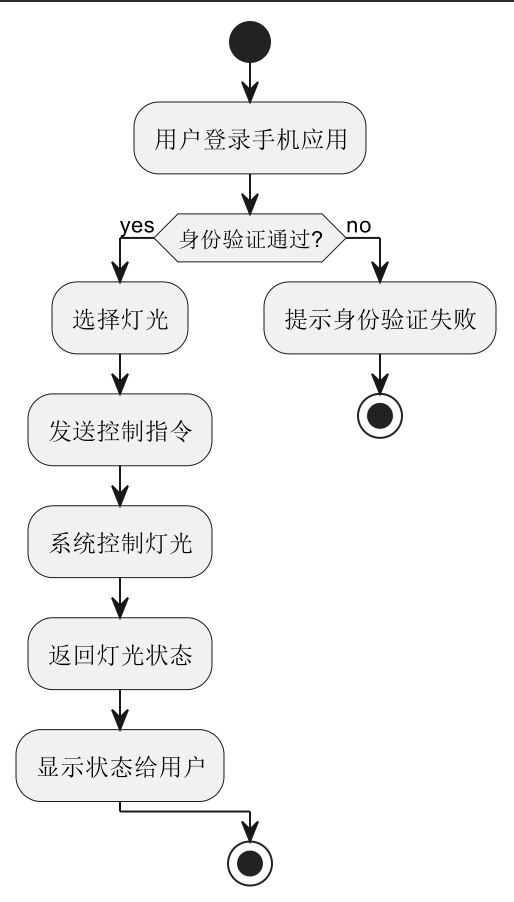

示例场景（物联网）假设我们建模一个智能家居系统中用户通过手机应用控制灯光的流程：
- 用户登录手机应用。
- 系统验证用户身份。
- 如果验证通过，用户选择灯光并发送控制指令。
- 系统控制灯光并返回状态。
- 如果验证失败，提示错误。
流程图与活动图的区别虽然流程图和UML活动图在PlantUML中语法相似，但它们有细微区别：
- 流程图：更通用，适用于描述任何类型的流程（如业务、算法、操作），符号简单，易于非技术人员理解。
- 活动图：是UML的一部分，专注于系统行为建模，通常更复杂，支持并发、泳道等高级特性。
在物联网开发中，流程图适合快速原型设计或向客户展示简单逻辑，而活动图更适合详细的系统行为建模。
总结
（物联网场景中的综合应用）在物联网智能家居系统开发中：
- DFD：帮助分析数据从传感器到云端的流动，明确数据处理需求。
- 用例图：定义用户与系统的交互功能，如控制设备、查看数据。
- 类图：设计系统的静态结构，如设备、控制器和云服务的类。
- 活动图：建模用户操作或设备响应的流程。
- 序列图：描述设备、控制器和云端之间的实时交互。
- 状态图：展示设备的状态转换，如灯光的开关和调光。
- ERD：设计数据库，存储用户、设备和传感器数据。
- BPMN：建模复杂的业务流程，如安防系统的入侵检测和响应。
这些图在软件开发的不同阶段（需求分析、系统设计、实现、测试）中相互配合，共同支持物联网系统的开发，确保功能清晰、结构合理、流程高效。
