Python脚本开发-统计Rte中未连接的Port

前言

项目开发过程中，经常会遇到应用层中Rte接口未连接导致的信号传递异常，本文介绍利用Python脚本对未连接的Rte port进行提取并导出到excel中

Autosar规范

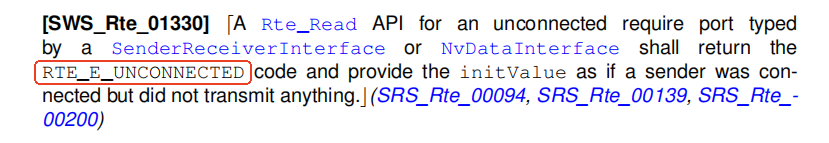

此处我们主要针对于Rport，且是Explicit类型的，RTE规范中定义如下：

对于未连接的Read Port，接口会返回RTE_E_UNCONNECTED，后面我们通过该特征来对此类接口进行提取

Python脚本开发

思路：

1.利用正则表达式提取文件中含RTE_E_UNCONNECTED的字符，并匹配对应的Rte接口名

def find_rte_unconnected_in_file(file_path):"""在单个文件中查找RTE_E_UNCONNECTED接口"""interfaces = []try:with open(file_path, 'r', encoding='utf-8') as f:content = f.read()# 查找RTE_E_UNCONNECTED相关的定义pattern = r'#define\s+(\w+).*RTE_E_UNCONNECTED'matches = re.findall(pattern, content)interfaces.extend(matches)except Exception as e:print(f"处理文件 {file_path} 时出错: {e}")return interfaces

2.遍历对应Rte文件夹下的.h文件

def scan_directory_for_rte_unconnected(directory_path, file_extensions=None):"""扫描目录中所有文件，查找RTE_E_UNCONNECTED接口"""if file_extensions is None:file_extensions = ['.h']unconnected_interfaces = {}# 遍历目录中的所有文件for root, dirs, files in os.walk(directory_path):for file in files:if any(file.endswith(ext) for ext in file_extensions):file_path = os.path.join(root, file)interfaces = find_rte_unconnected_in_file(file_path)if interfaces:unconnected_interfaces[file_path] = interfacesreturn unconnected_interfaces

3.将匹配的结果导出到csv中

def export_to_csv(results, output_file="unconnected_interfaces.csv"):"""将未连接的接口导出到CSV文件，按不同文件分类"""with open(output_file, 'w', newline='', encoding='utf-8') as csvfile:fieldnames = ['File', 'Interface']writer = csv.DictWriter(csvfile, fieldnames=fieldnames)writer.writeheader()# 按文件分组写入for file_path, interfaces in results.items():for interface in interfaces:writer.writerow({'File': file_path,'Interface': interface})print(f"结果已导出到 {output_file}")

使用示例：

# 使用示例
if __name__ == "__main__":directory_path = "./BasicSoftware/src/rte/gen"results = scan_directory_for_rte_unconnected(directory_path)# 打印结果到控制台print("未连接的接口:")for file_path, interfaces in results.items():print(f"\n文件: {file_path}")for interface in interfaces:print(f"  - {interface}")# 导出到CSV文件if results:export_to_csv(results)else:print("未找到未连接的接口")

实现效果

导出到csv中的文件路径及Port：

总结

对于未连接的port，需要充分评估，避免因port未连而导致的信号传递不正常，导致实际功能失效
