汽车生产线白皮书：稳联技术Profinet转Ethernet IP网关通信高效性

智能制造的核心就是提升设备自身的自动化水平，在人力成本越来越高的今天，自动化生产线不仅提高产品的生产效率，缩短生产周期，提高产品质量，更直接能提高企业的经济效益。

随着汽车产业的发展，对设备的性能也提出了更高的要求，如快速响应、实时通信等，同时汽车行业产品种类众多，大到发动机缸体，小到电子产品固定件，涉及环节多，工序长。多元化的产品必然对加工和检测设备的要求也是多种多样，即使单一类型设备厂商由于面向不同的用户，设备也会存在差异。

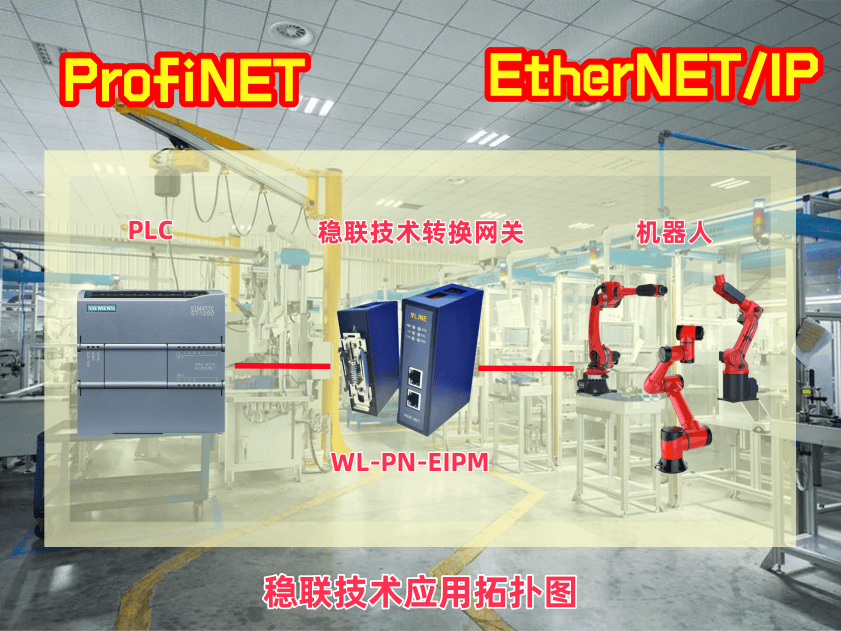

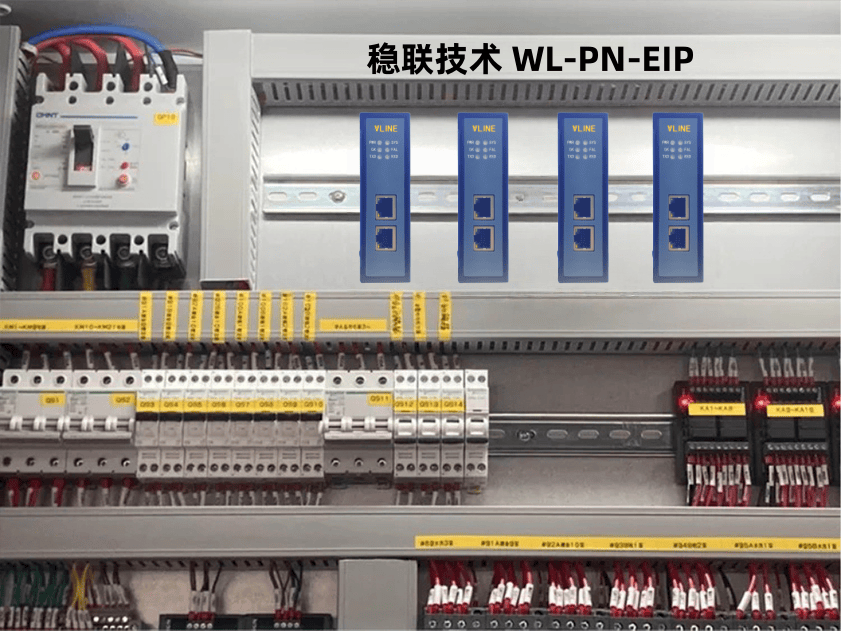

某汽车行业较大集成商，需要简化设计、节约项目成本，并支持不同协议的转换。稳联技术的协议转换网关可以将profinet转换成Ethernet/ip(WL-PN-EIPM)，数据透传，快速轮询是对生产线通信的解决方案

项目亮点

1、产品性能技术指标高，协议齐全，满足了客户的需求。

2、基于自研PN协议软协议栈开发的转换网关运行稳定、摆脱了对专用芯片的依赖。

3、协议网关能够高效、可靠的保证设备正常运行，既提高了生产效率，又降低了应用成本，成为值得用户信赖的智能制造解决方案。

EtherNET/IP配置分享

1) 配置PN->EIP输入输出数据长度

选择“PROFINET”选项，配置PN-EIP的输入输出数据长度和TIAPortal模 拟软件下设置的网关的输入输出数据长度一致，配置软件数据长度默认单位 “Byte”，PN->EIP长度“32”、PN->EIP长度“32”，如图所示：

2) 配置EIP主站IP地址

点击Port - 1，显示EIP主站IP地址配置，修改IP地址为需要配置地址，如图所示：

3) 添加EIP从站设备

鼠标右击选择Port - 1下EtherNet/IP选项，在弹出菜单栏选择“添加”选项， 如图所示：

4) EIP从站设备参数配置

点击第一个“Node”选项，在软件右侧显示从站参数配置，按照前文描述，添加EIPScan Test Tool软件模拟EIP从站模块对应的参数数据，如图所示：

模拟EIP从站模块IP地址是电脑本机IP地址“192.168.0.179”，之前配置EIPScan Test Tool软件配置的具体参数填入对应输入框，通讯速率无特殊需求保持默认即可；

5) 下载工程配置

在配置软件工具栏区域，选择“工具”按钮，弹出菜单栏，选择“通讯设置”选项，弹出窗口

选择TCP选项，点击“搜索”按钮，进行连接模块的IP检索及选择，

搜索出连接设备的IP地址之后，选择网关对应的“Bottom”侧端口，：

双击选定连接端口，界面返回上层，点击“选择”按钮进行最终确认，确认之后，所连接端口在软件右下角显示

选定连接端口之后，在工具栏点击“下载”选项，进行工程配置到网关模块的下载动作

EtherNet/IP通讯成功建立

EIPScan 通讯成功

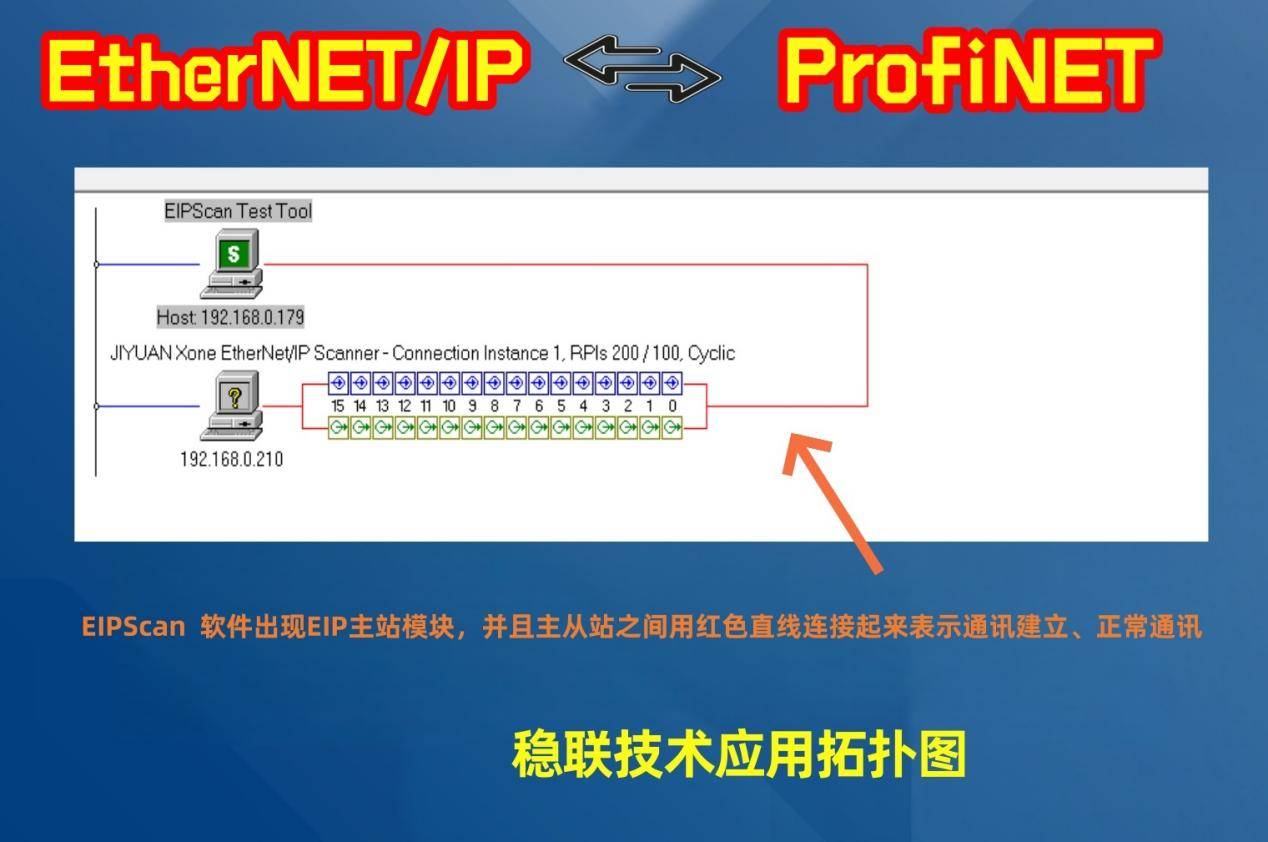

EIPScan 软件出现EIP主站模块，并且主从站之间用红色直线连接起来表示通讯建立、正常通讯，如图所示：

4.5 PROFINET侧组态通讯

4.5.1 创建新工程

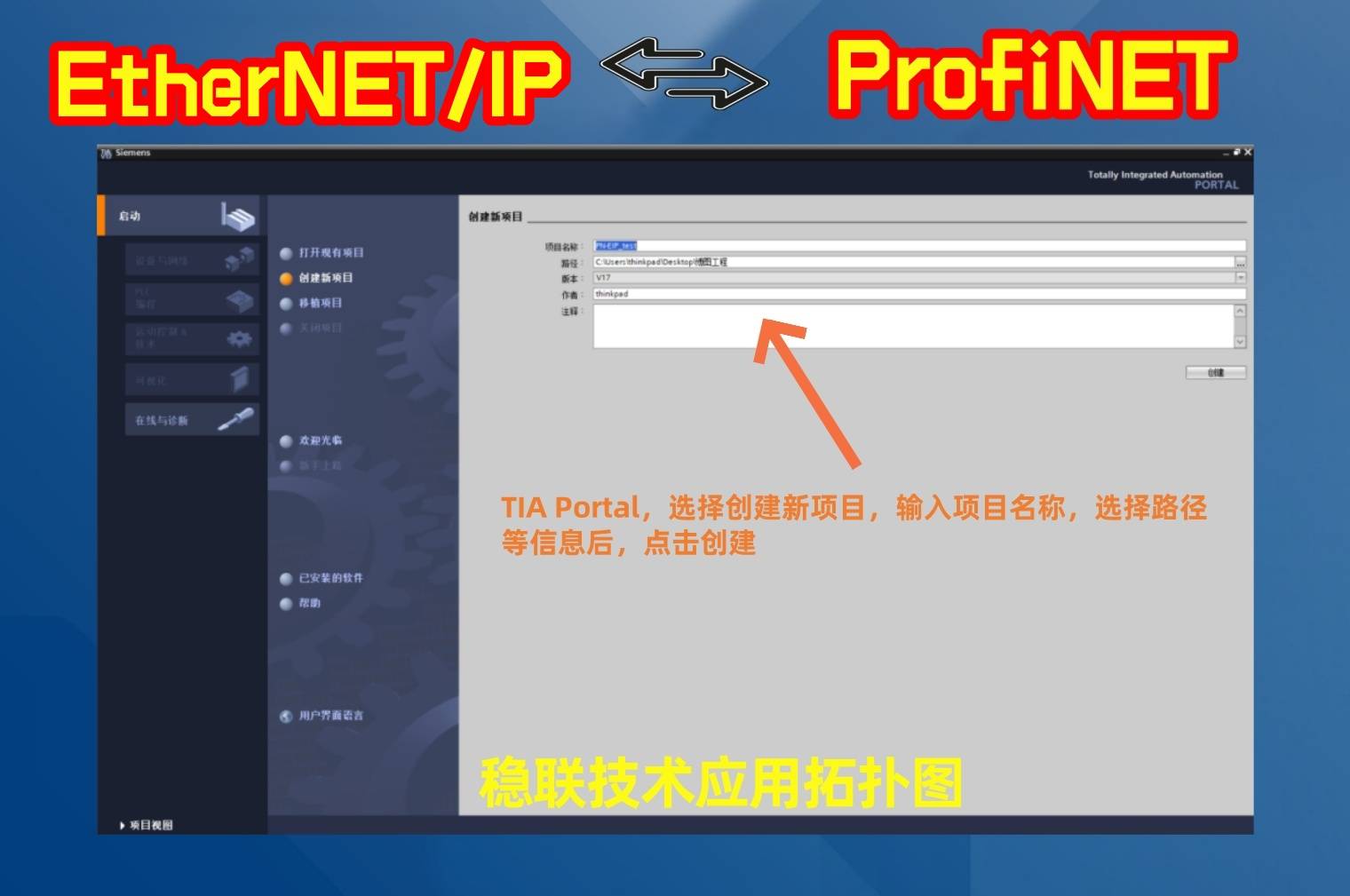

1. 打开TIA Portal，选择创建新项目，输入项目名称，选择路径等信息后，点击创建，如下图所示。

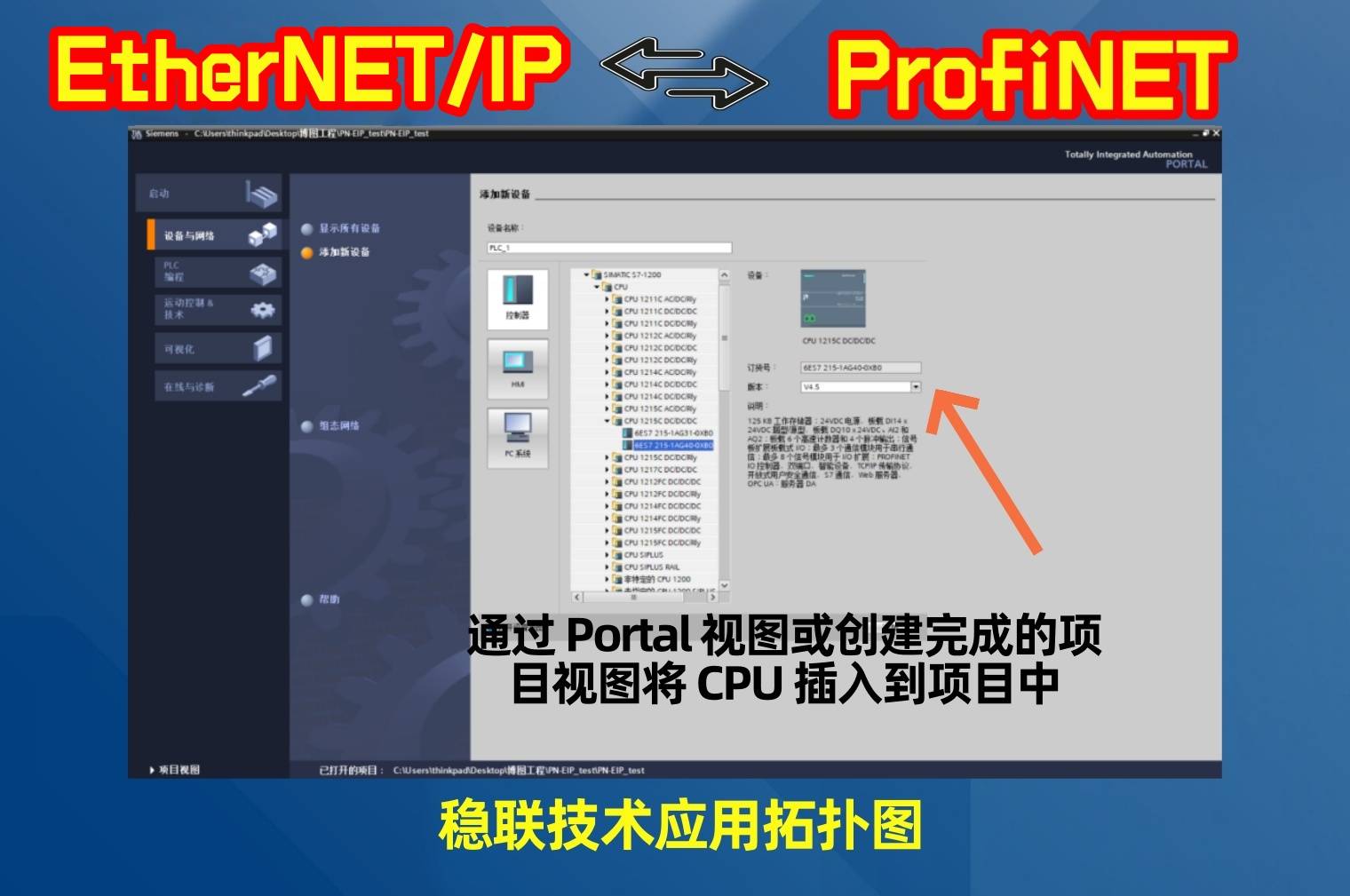

2. 通过 Portal 视图或创建完成的项目视图将 CPU 插入到项目中。

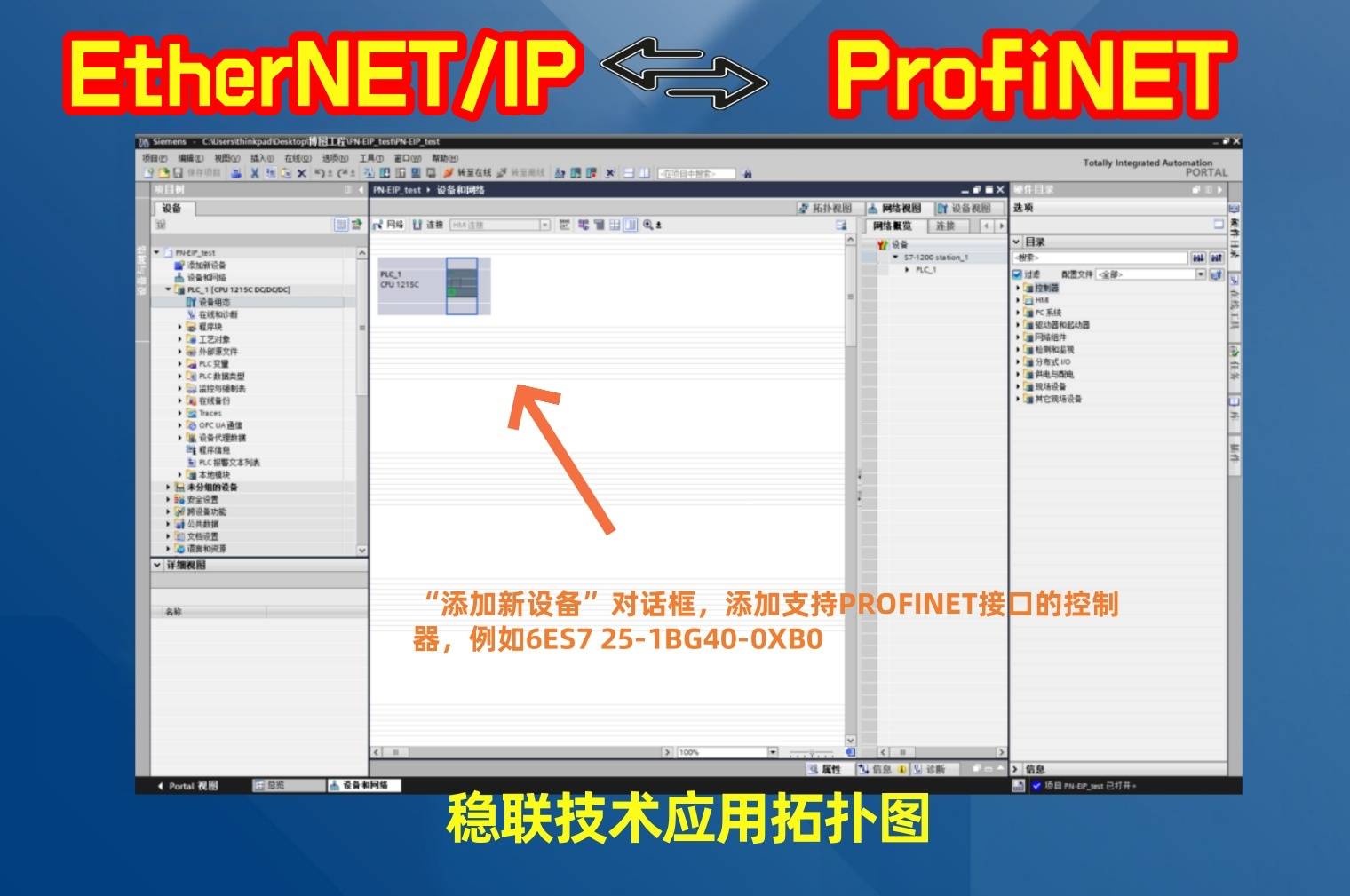

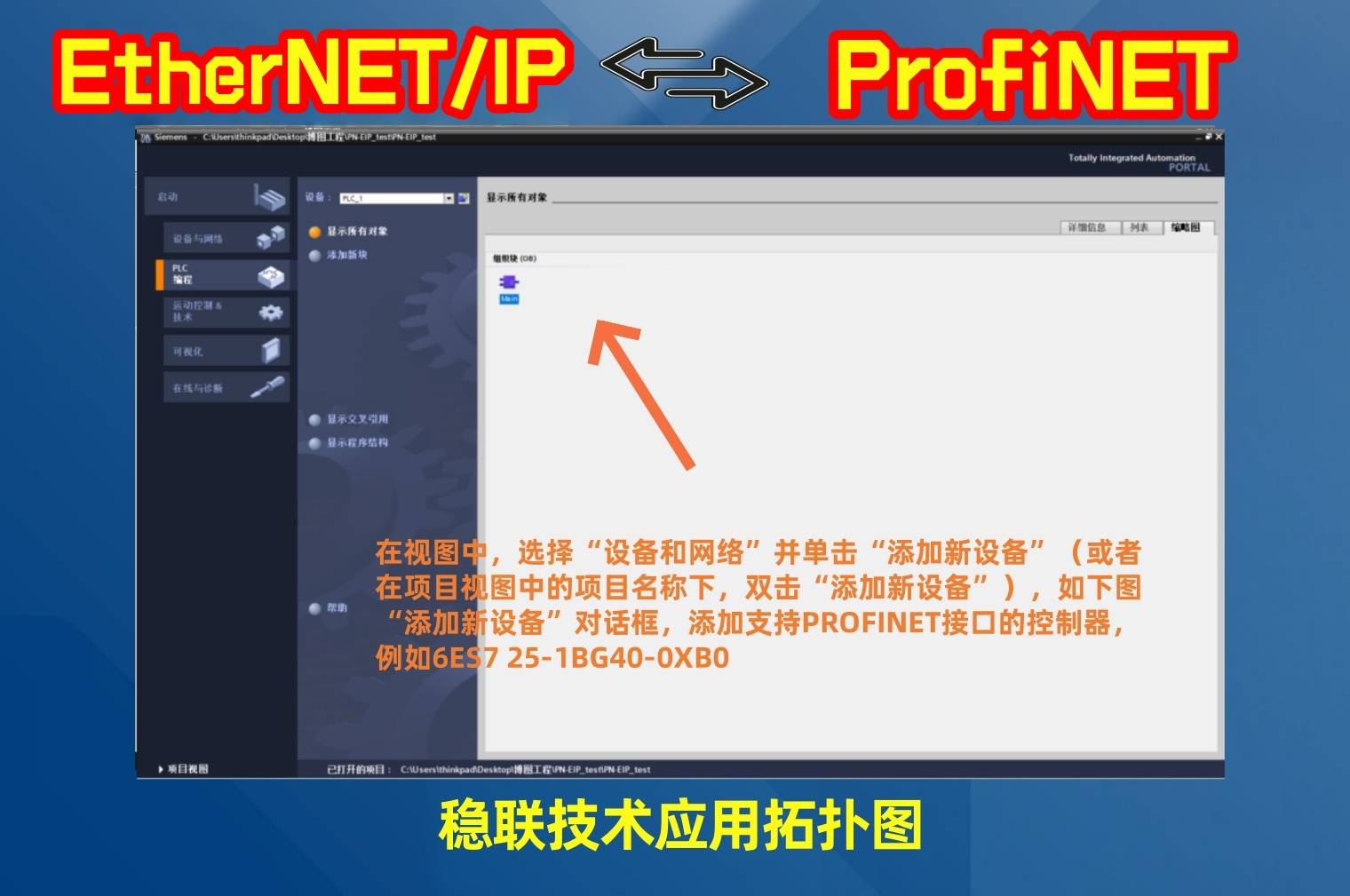

3. 在视图中，选择“设备和网络”并单击“添加新设备”（或者在项目视图中的项目名称下，双击“添加新设备”），如下图“添加新设备”对话框，添加支持PROFINET接口的控制器，例如6ES7 25-1BG40-0XB0。
