无人机双目视觉设计要点概述！

一、设计要点

1. 硬件选型与布局

相机参数：基线距离（通常50–200mm）影响深度感知范围与精度，例如50mm基线双目相机在0.1–20m范围内误差约0.2m。焦距与分辨率需平衡计算负载与细节捕捉能力（如1200万像素CMOS）。

多传感器融合：双目视觉常与IMU、UWB、激光雷达等结合。例如UWB提供全局定位（精度±5cm），IMU补偿运动模糊，双目提供稠密深度图，通过卡尔曼滤波融合数据。

计算平台：需满足实时处理（≥15fps），如英伟达Jetson Orin Nano（128核GPU）支持20Hz SLAM运算。

2. 标定与同步

双目标定：通过棋盘格标定获取相机内参（焦距、畸变系数）和外参（相对位姿），重投影误差需<0.5像素。

时间同步：传感器数据需严格同步（误差<1ms），硬件触发或软件时间戳对齐是关键。

3. 算法优化

立体匹配：采用极线约束缩小搜索范围（如SAD、NCC匹配），结合多线程加速提升效率15%。

SLAM与避障决策：

视觉里程计：如SOFT-SLAM算法通过特征跟踪（Harris角点）和1-point RANSAC估计位姿，兼顾精度与速度。

路径规划：基于深度图生成势场或RRT*路径，设定多级避障阈值（如>10m安全、<2m紧急爬升）。

二、设计难点

1. 实时性与算力平衡

双目视觉需每秒处理数GB图像数据，立体匹配和SLAM算法计算密集。例如SOFT-SLAM需20Hz帧率，每帧处理时间<50ms，对嵌入式平台（如Jetson）提出挑战。优化策略包括：

算法轻量化（如FAST特征点替代SIFT）

硬件加速（GPU并行计算）

2. 环境适应性

光照与纹理：弱光或无纹理场景导致匹配失败，需融合红外/毫米波雷达。

动态障碍物：需结合卡尔曼滤波预测运动轨迹，但高速目标（如鸟群）仍可能引发漏检。

3. 资源与功耗约束

双目系统功耗占整机15–30%，且需平衡重量（如RealSense D435i仅72g）与算力。消费级无人机常牺牲全向避障（如Phantom 4仅前向）以控制成本。

4. 标定鲁棒性

振动与温度漂移导致外参变化，需在线标定或主动补偿（如IMU辅助位姿估计）。

三、运行方式（四层闭环流程）

1. 感知层：数据采集与预处理

双目相机同步采集左右视图，进行去噪、畸变校正。

特征提取（如Harris角点、ORB特征），生成极线约束匹配点对。

2. 计算层：深度恢复与定位

视差计算：通过匹配点坐标差 \(d = u_L - u_R\)，结合基线 \(L\) 和焦距 \(f\)，计算深度 \(Z = \frac{f \cdot L}{d}\)。

SLAM与地图构建：SOFT-SLAM等算法实时生成稠密点云地图，并融合IMU数据抑制漂移。

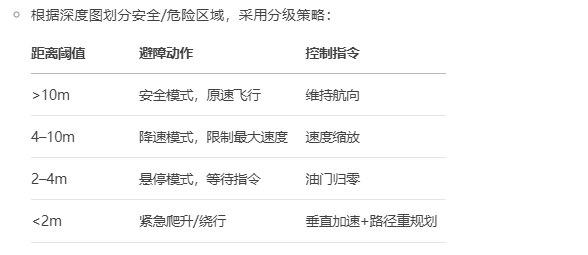

3.决策层：路径规划与避障

4. 执行层：运动控制

生成平滑轨迹（B样条或多项式插值），通过PID控制器输出姿态角与油门指令至飞控。

四、典型应用场景

1. 电网巡检：双目系统识别导线与树障，在20m范围定位误差<0.2m，结合UWB实现厘米级停靠。

2. 自主空中加油：硬管式AAR中，双目视觉估计加油机相对位姿（位置误差<0.1m，姿态误差<0.5°）。

3. 多机协同：跨无人机双目协调（如双机跟踪地面目标），通过分布式视角克服遮挡。
