ISIS报文

ISIS的报文类型：

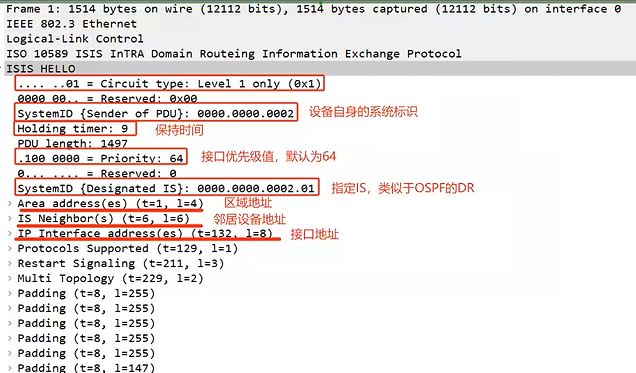

1.hello
1.L1 hello
目标MAC地址为0180-c200-0014
邻居建立时，hello报文10s一个，30s老化
邻居建立完成，由DIS设备发送3/10s，，一个10s老化
接口优先级作用于DIS的选举，默认值64，取值0-127
[AR1-GigabitEthernet0/0/0]isis dis-priority

2.L2 hello
目标MAC地址为0180-c200-0015
3.p2p hello

2.LSP（链路状态PDU）
1.L1 LSP 类似于OSPF的LSU报文

2.L2 LSP
3.SNP 序列号PDU
1.PSNP   部分序列号PDU，类似于OSPF的LSR报文、LSAck报文
*如果PSNP携带的摘要LSP，序列号为全0 则表示请求
序列号不为全0 则表示确认
1.L1 PSNP

2.L2 PSNP
2.CSNP   全序列号PDU，类似于OSPF的DD报文
1.L1 CSNP
2.L2 CSNP

*服务哪一次就相当于哪一层

OSPF封装与网络层之上，服务于IP层
ISIS封装于数据链路层（数据帧）之上，服务于IP层

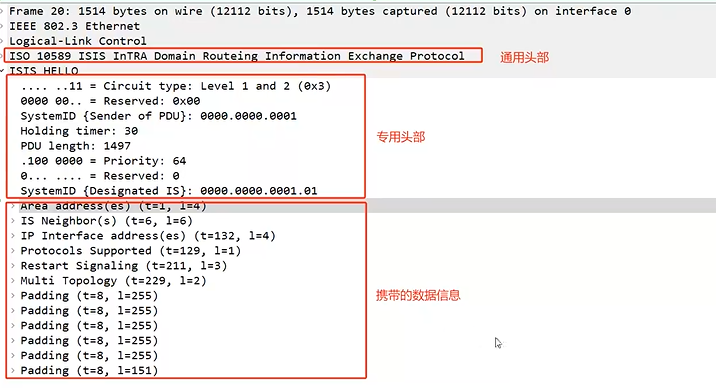

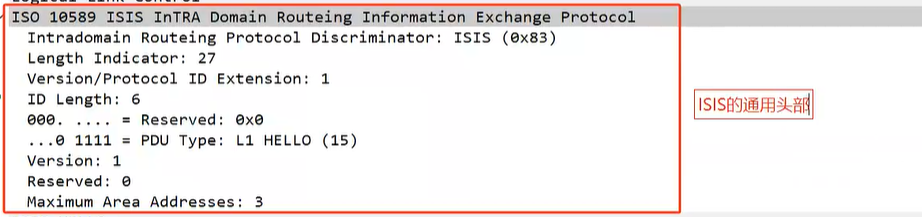

ISIS的通用头部：
每一个报文都会携带的头部内容
ISO 10589 ISIS InTRA Domain Routeing Information Exchange Protocol
Intradomain Routeing Protocol Discriminator: ISIS (0x83)
Length Indicator: 27
Version/Protocol ID Extension: 1
ID Length: 6                                        系统id值6字节
000. .... = Reserved: 0x0
...0 1111 = PDU Type: L1 HELLO (15)
Version: 1
Reserved: 0
Maximum Area Addresses: 3     描述最大的区域地址配置数量为3
可以实现区域改变的平滑迁移
要求配置多个区域地址时，system-id一致（一定要记住是一个人有3个区域）

TLV：一种数据封装的格式
T：type  类型
L：length 长度
V：value  数据的内容
更加便于协议的扩展

ISIS设备之间都是建立的邻接关系

IS-IS按如下原则建立邻接关系：

　▫只有同一层次的相邻路由器才有可能成为邻接。

　▫对于Level-1路由器来说，Area ID必须一致。

　▫链路两端IS-IS接口的网络类型必须一致。

　▫链路两端IS-IS接口的地址必须处于同一网段（默认情况下）。

由于IS-IS是直接运行在数据链路层上的协议，并且最早设计是给CLNP使用的，IS-IS邻接关系的形成与IP地址无关。但在实际的部署中，在IP网络上运行IS-IS时，需要检查对方的IP地址的。如果接口配置了从IP，那么只要双方有某个IP（主IP或者从IP）在同一网段，就能建立邻接，不一定要主IP相同。

ISIS和OSPF不一样的点在于OSPF要建立邻居时要协商掩码，比如俩端必须都是／２４才满足条件但ISIS不一样只要求了链路两端ISIS接口的地址必须处于同一网段即可一端／２４和一端／２５都没关系。

ISIS邻接关系建立过程：
1.广播网络
1.设备处于down状态，没有使能ISIS
2.设备处于init状态，发送hello报文，收到hello报文，但hello报文中不存在自身的MAC地址
3.设备处于up状态，收到的hello报文中携带了自身的MAC地址
*设备根据交互的hello报文进行DIS设备的选举
根据报文内的优先级值，值越大越优先；如果值相等，则比较接口的MAC地址，地址越大越优先（假设你们班级（ 广播网络 ）要选班长（ DIS ），每个同学（ 设备接口 ）都有个 “班长竞选分”（ DIS 优先级 ）。默认大家 “竞选分” 都是 64 ，你用 isis dis-priority 命令，就是给 GigabitEthernet0/0/0 这个 “同学”，单独改 “竞选分”，比如改成 100 。）
  *DIS主要用于在广播型网络中连接所有物理设备的虚拟设备
负责伪节点LSP的通告和维护
*DIS是可以抢占的
*DIS没有明确的备份设备，广播网络内的所有设备都在监听DIS
选举为DIS的设备会周期3/10s发送hello报文
*设备接口优先级值为0，也会参与DIS的选举
4.邻接关系建立完成后，设备会通告自身所有的LSP通过LSP报文给DIS设备（目标地址为0180-c200-0014）

　

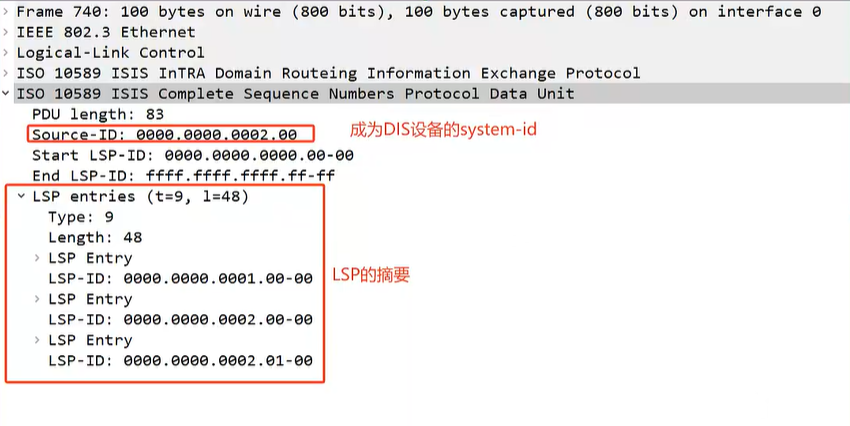

5.DIS设备会周期（10s）通告CSNP报文（会携带DIS设备具有的所有LSP信息摘要）（目标地址为0180-c200-0014）
6.广播内的其他设备收到CSNP报文后，根据报文内的摘要进行对比自身的LSDB
1.如果自身LSDB和CSNP报文携带的摘要同步，则不做理会

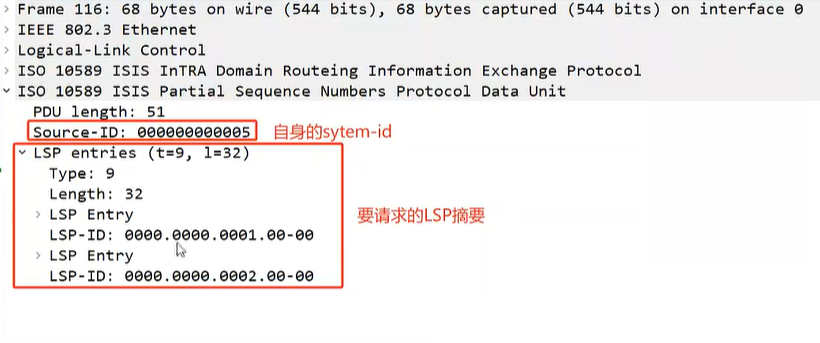

2.如果自身LSDB不存在CSNP报文携带的摘要，则发送PSNP报文，请求自身缺少的LSP（目标地址为0180-c200-0014）
7.DIS设备收到PSNP报文后，回复LSP报文

更贴切的比喻：

• 所有运行 Level-1 IS-IS 的设备都 “加入” 了这个群，会时刻关注群里的消息。
• 不管是新设备通报自己的 LSP（“大家好，我是 XX，连接了这些网络”），还是 DIS 周期性发 CSNP（“这是当前群里的所有信息目录，大家核对一下”），或者其他设备发 PSNP 请求缺失信息（“我缺了 XX 条信息，谁有麻烦发一下”），都是直接往这个群里发。
• 群里的每个消息都会带着发送设备的 “身份标识”（System ID），就像聊天时会显示 “XX 说：……”，所以虽然是群聊，大家也能清楚知道每条信息来自哪台设备。

用 “群聊补文件” 的比喻再解释一下：
如果新成员在群里说 “我缺 A 和 B 两个文件”（PSNP 报文中包含 A 和 B 的摘要），群里的响应可能有两种情况：

1. 一个成员一次性发齐：比如管理员 DIS 手里同时有 A 和 B，他可以直接把 A 和 B 打包成两条 LSP 报文（或在一条报文里携带多个 LSP，协议支持单报文携带多个 LSP），一次性发到群里，新成员收到后就能同时补全。
2. 多个成员分别发送：如果 DIS 只有 A，另一个成员有 B，那么 DIS 发 A，另一个成员发 B，新成员分两次收到，最终也能补全。

协议本身不强制要求 “分别发”，只要求所有被请求的 LSP 必须被发送。实际中，设备会根据自身持有的 LSP 情况和报文承载能力（比如单条 LSP 的大小、协议对报文长度的限制）来决定是一次性发送还是分开发送。

ISIS设备之间都是建立的邻接关系

状态机：
1.down：设备接口未使能ISIS
2.init：收到hello报文，但hello报文中不存在自身的MAC地址
3.up：收到的hello报文中携带了自身的MAC地址

LSP的保持时间，1200s倒计时，900s过后更新（倒计时为300s时刷新），0s删除

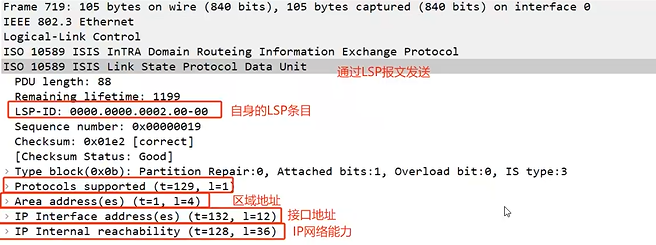

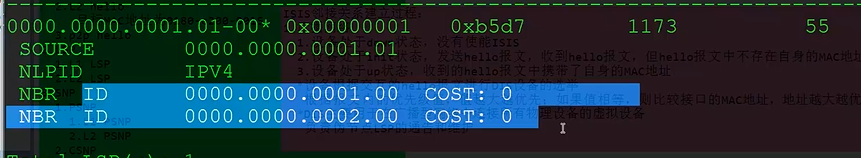

这是一条LSP的报文

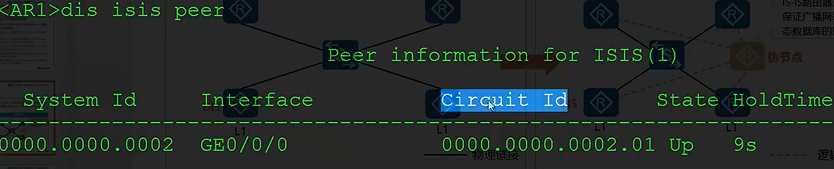

通过＜ＡＲ１＞ ｄｉｓ ｉｓｉｓ ｐｅｅｒ可以查看伪结点的值

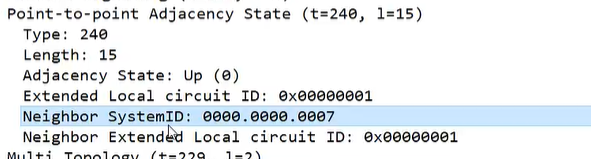

记住Ｐ２Ｐ是用的邻居的ｓｙｓｔｅｍ－ｉｄ值

而广播里面是用的MAC地址

ISIS邻接关系建立过程：

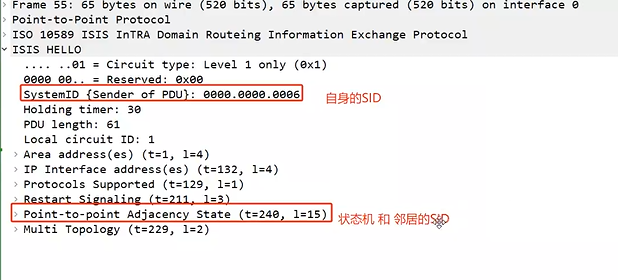

1.P2P网络
1.设备处于down状态，没有使能ISIS
2.设备处于init状态，发送hello报文，收到hello报文，但hello报文中不存在自身的system-id
3.设备处于up状态，收到的hello报文中携带了自身的system-id地址
*P2P网络不会选举DIS
4.邻接关系建立完成后，会将自身完整的LSP信息通过LSP报文发送
5.对端收到LSP报文后，会发送PSNP报文进行确认
6.LSP同步完成后，发送CSNP报文进行LSDB的同步检测
如果收到的CSNP报文和自身的LSDB同步，则不予理会
如果收到的CSNP报文和自身的LSDB不同步，则会发送PSNP报文进行请求
收到PSNP报文后，会发送LSP报文
收到LSP报文，回复PSNP进行确认

咱们可以把 P2P 网络（比如两台设备直接用一根线连起来）想象成 “两个人打电话”，没有第三方参与，所有沟通都是 “一对一” 的，这样就好理解了：

1. 没有 “管理员”（不选举 DIS）

在之前的广播网络里，因为设备多，需要一个 “管理员”（DIS）来统筹信息；但 P2P 网络就像两个人私聊，只有彼此，不需要中间人，所以不用选举 DIS，双方直接沟通就行。

2. “我把我的情况全告诉你”（发送完整 LSP）

当两台设备建立好邻接关系（相当于电话接通，确认 “是你呀”）后，就会把自己所有的链路状态信息（LSP）整理好，发给对方。
比如 A 设备会对 B 设备说：“我连接了哪些网络、每条链路的开销是多少…… 这些是我的全部信息，你收好。” 同样，B 设备也会把自己的全部 LSP 发给 A。
这里和广播网络不同：广播网络里设备发 LSP 是 “发到群里”，而 P2P 里是 “直接单独发给对方”，因为只有彼此需要知道。

3. “收到了，信息没问题”（PSNP 确认）

当 B 设备收到 A 发来的 LSP 后，会检查这些信息是否完整、正确，然后发一个 PSNP 报文给 A，相当于说：“你发的信息我收到了，内容没问题，我记下来了。”
同理，A 收到 B 的 LSP 后，也会发 PSNP 确认。这个过程就像打电话时说 “我听清了，你继续说”，确保信息传递没遗漏。

4. “咱俩的信息核对一下，确保一致”（CSNP 同步检测）

当双方都收到并确认了对方的 LSP 后，还会各自整理一份自己的 “信息目录”（CSNP 报文），里面包含自己所有 LSP 的摘要（比如 “我有 A、B、C 三条信息”），然后发给对方。
对方收到后，会拿着这个目录和自己的信息对比：如果双方的目录完全一致，说明彼此的链路状态数据库（LSDB）同步成功；如果有不一致，就再针对性地补充信息。
这就像打电话结束前说：“我再跟你核对一下，你记的和我记的是不是一样？” 确保双方掌握的信息完全相同。

总结一下 P2P 网络的 LSP 同步逻辑：

就像 “一对一私聊”—— 没有中间人，双方直接交换全部信息，收到后互相确认 “已收到”，最后再核对一遍 “信息是否一致”，确保彼此掌握的网络情况完全同步。整个过程简单直接，因为只有两台设备参与，不需要考虑多设备的复杂协调～

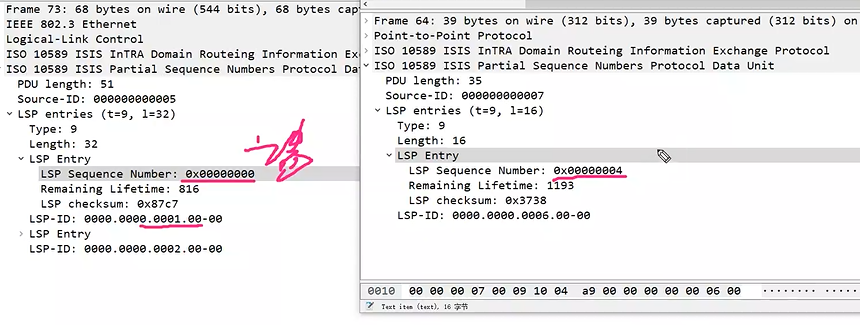

PSNP请求和确认的区别，序列号全０的代表请求

需要记住的命令：

<AR1>dis isis lsdb  查看ISIS的LSDB
