Spark Shuffle机制原理

阅读本篇文章前，需要阅读 Spark执行计划与UI分析

1.什么是Shuffle?

运行在不同stage、不同节点上的task间如何进行数据传递。这个数据传递过程通常被称为Shuffle机制。

2.Shuffle解决什么问题?

如果是单纯的数据传递，则只需要将数据进行分区、通过网络传输即可，没有太大难度，但Shuffle机制还需要进行各种类型的计算（如聚合、排序），而且数据量一般会很大。如何支持这些不同类型的计算，如何提高Shuffle的性能都是Shuffle机制设计的难点问题。

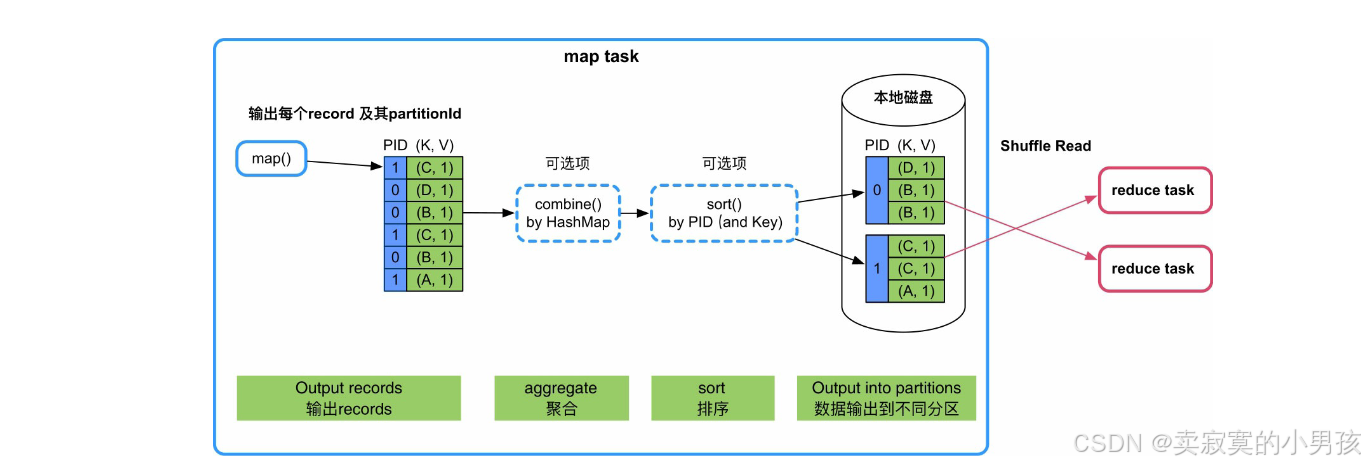

3.Shuffle Write与Shuffle Read

• Shuffle Write：上游stage预先将输出数据进行划分，按照分区存放，分区个数与下游task个数一致，这个过程被称为"Shuffle Write"。

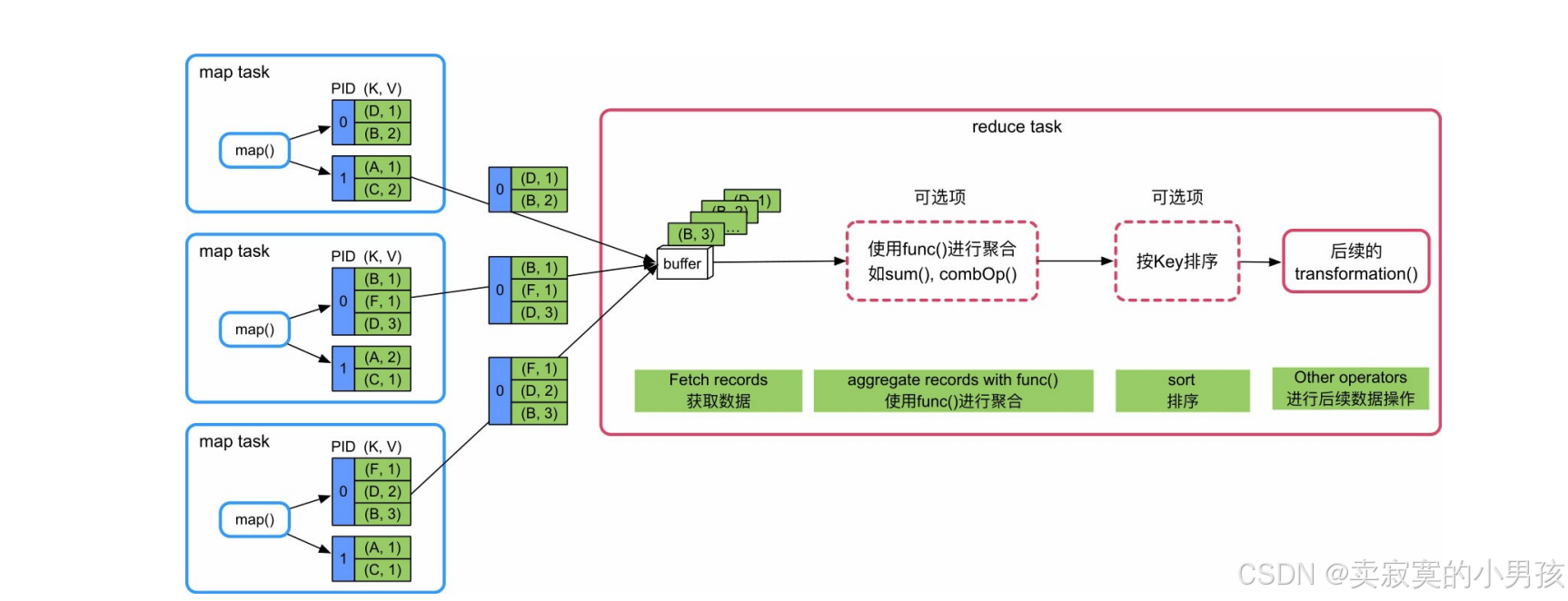

• Shuffle Read：上游数据按照分区存放完成后，下游的task将属于自己分区的数据通过网络传输获取，然后将来自上游不同分区的数据聚合再一起处理，这个过程称为"Shuffle Read"。

4.Shuffle的计算需求

4.1 计算需求表

所谓计算需求，也就是Shuffle要解决具体算子的哪些计算需求：

这里我来分析几个例子：

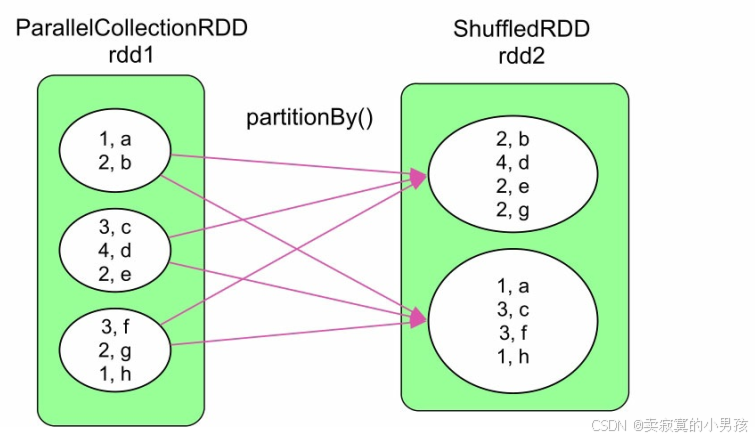

4.2 partitionby

可以看到partitionby操作只进行了数据分区操作，并没有涉及到数据的聚合和排序操作。

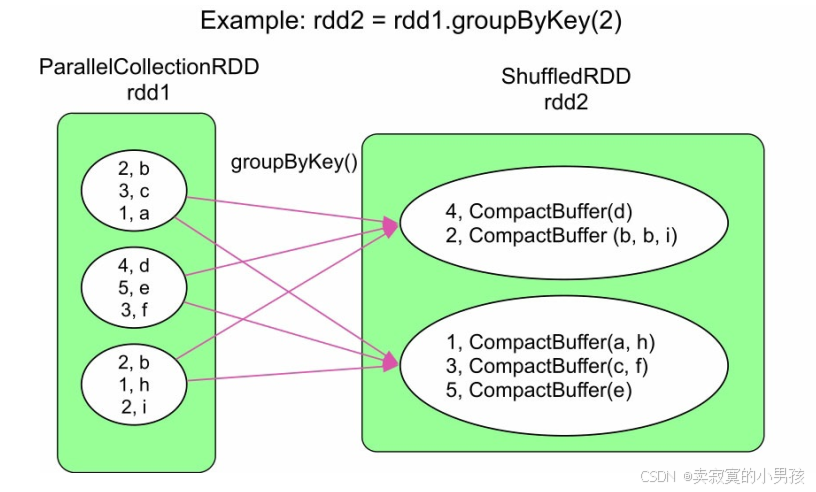

4.3 groupByKey

可以看到groupByKey的操作既需要分区，又需要做聚合，并且在Shuffle Read阶段做的聚合。

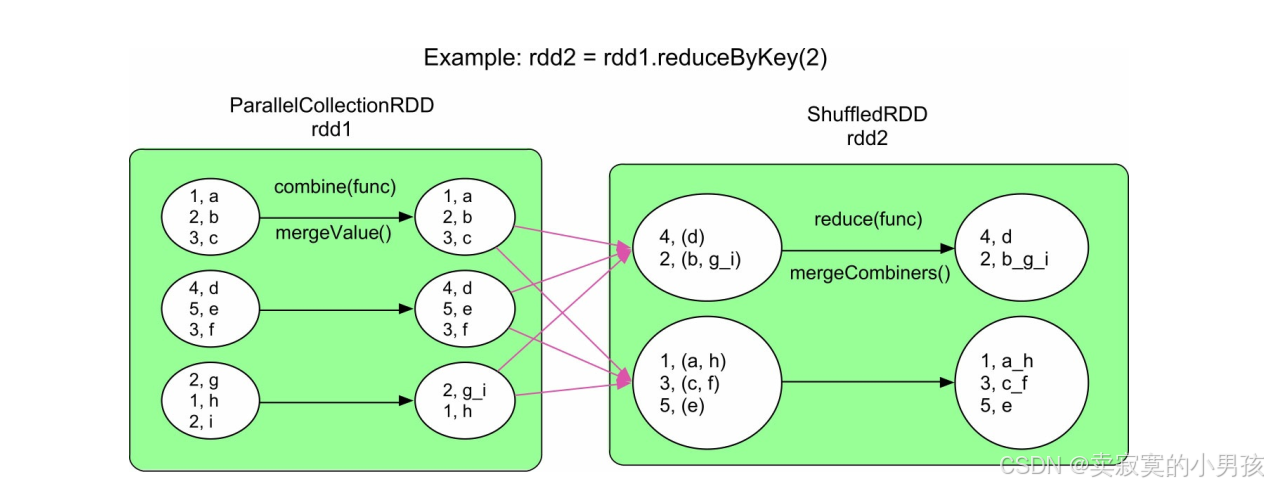

4.4 reduceByKey

可以看到reduceByKey做了两步聚合，在Shuffle Write中先执行func聚合一次（由spark内部执行，不生成新的rdd），然后进行分区数据传输，最后再在每个分区聚合一次，执行相同的func函数。同时func需要满足交换律和结合律。两次聚合（多了Shuffle Write端聚合）的优点是优化Shuffle的性能，一是传输的数据量大大减少，二是降低Shuffle Read端的内存消耗。

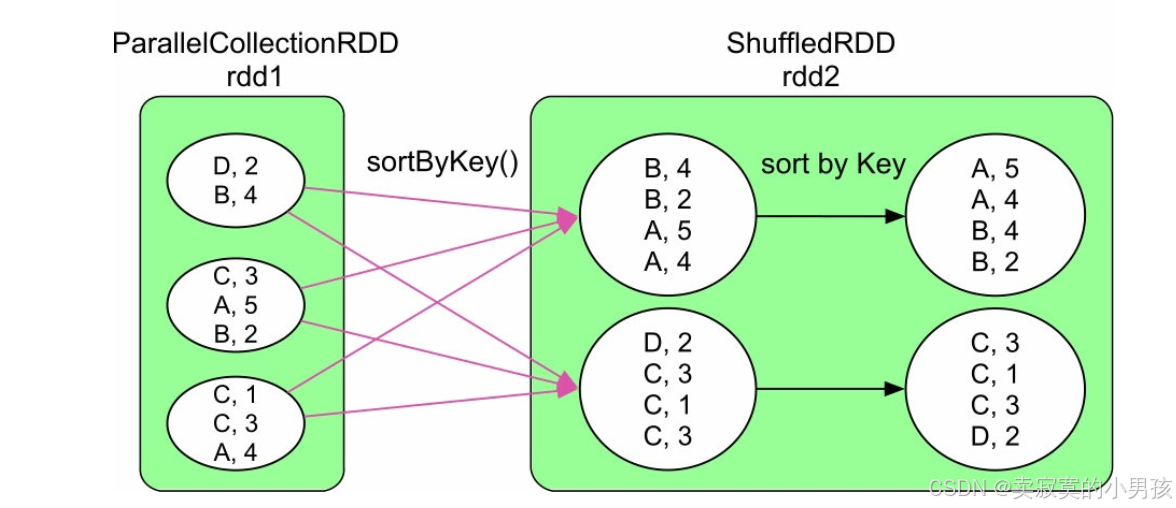

4.5 sortByKey

分区后，在ShuffleRead端进行排序。sortByKey（） 为了保证生成的RDD中的数据是全局有序（按照Key排序） 的， 采用Range划分来分发数据。 Range划分可以保证在生成的RDD中， partition 1中的所有record的Key小于（或大于） partition 2中所有的record的Key。
可以看到当前并没有算子需要在Shuffle Write端进行排序的，但不能保证用户实现的算子不会在Shuffle Write端进行排序，因此在spark实现Shuffle框架的时候保留了在Shuffle Write端进行排序的功能。

5.Shuffle Write框架设计与实现

5.1 Shuffle Write框架实现的功能

如第四节中的图所示，每个数据操作只需要其中的一个或两个功能。Spark为了支持所有的情况，设计了一个通用的Shuffle Write框架，框架的计算顺序为“map（）输出→数据聚合→排序→分区”输出。

map task每计算出一个record及其partitionId，就将record放入类似HashMap的数据结构中进行聚合；聚合完成后，再将HashMap中的数据放入类似Array的数据结构中进行排序，既可按照partitionId，也可以按照partitionId+Key进行排序；最后根据partitionId将数据写入不同的数据分区中，存放到本地磁盘上。partitionId=Hash（Key）% 下游分区数。

5.2 Shuffle Write的多种情况

5.2.1 不需要combine和sort

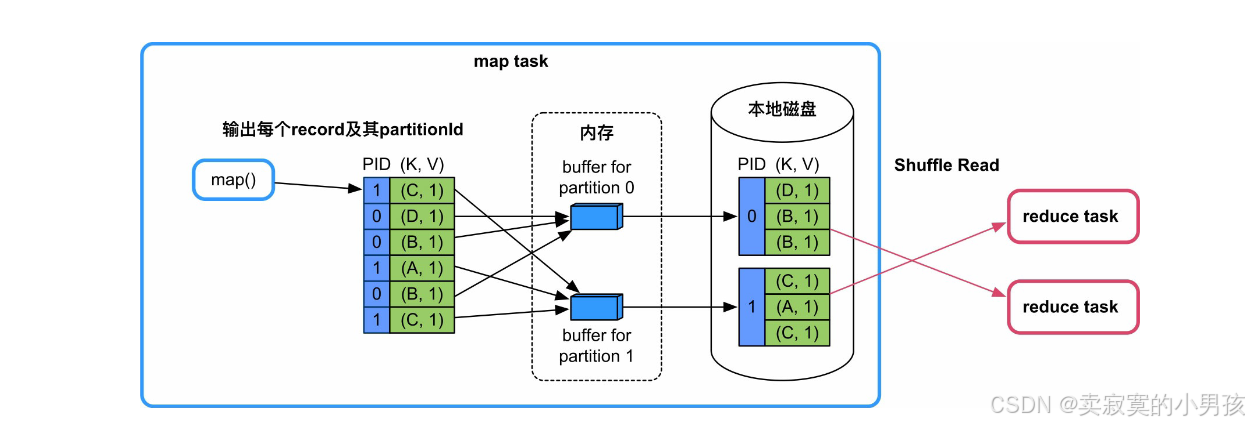

这种Shuffle Write方式称为：BypassMergeSortShuffleWriter
这种情况最简单,只需要实现分区功能：

5.2.1.1 操作流程

map()依次输出KV record，并计算其partitionId(PID)，Spark根据 partitionId，将record依次输出到不同的buffer中，每当buffer填满就将record溢写到磁盘上的分区文件中。分配buffer的原因是map()输出record的速度很快，需要进行缓冲来减少磁盘I/O。

5.2.1.2 优缺点

该模式的优点是速度快，直接将record输出到不同文件中。缺点是资源消耗过高，每个分区都需要有一个buffer（默认大小为32KB，由spark.Shuffle.file.buffer进行控制），当分区数过大时，内存消耗会很高。

5.2.1.3 适用性

适用于Shuffle Write端不需要聚合和排序且分区个数较少（小于spark.Shuffle.sort.bypassMergeThreshold，默认值为200），例如groupBy(100)，partitionBy(100)，sortByKey(100)。

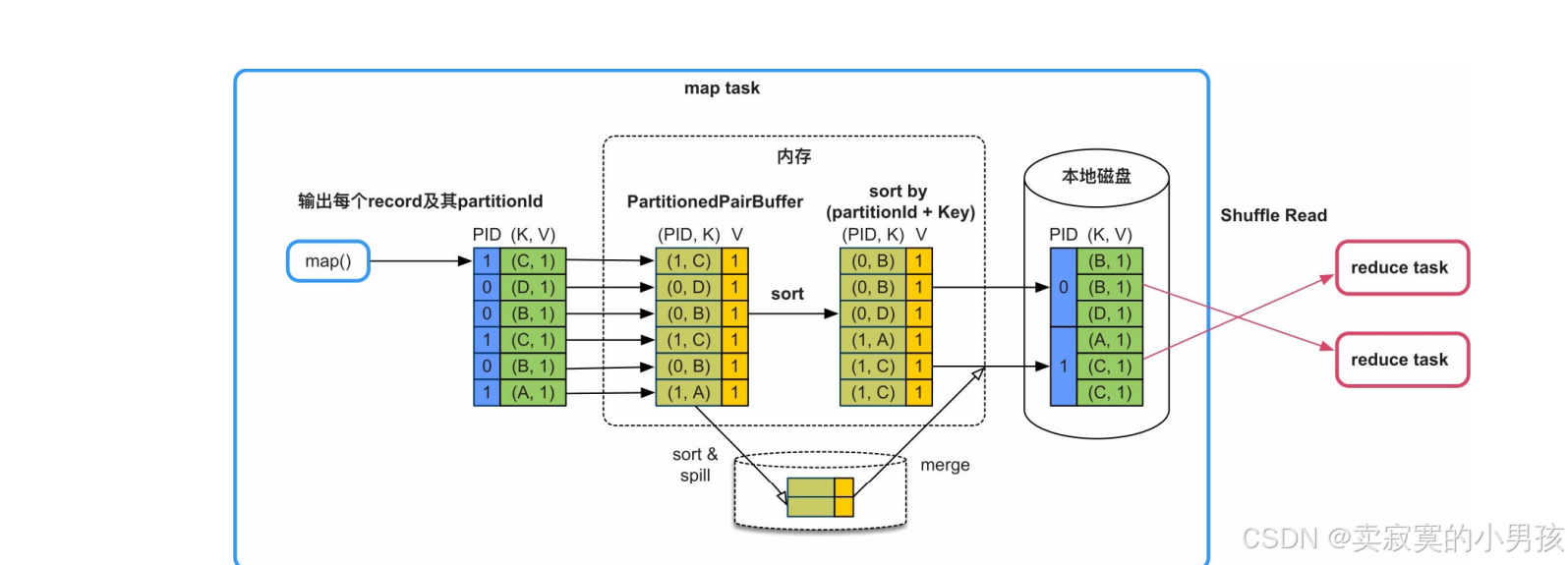

5.2.2 不需要combine，需要sort

这种Shuffle模式被命名为：SortShuffleWriter(KeyOrdering=true)，使用的Array被命名为PartitionedPairBuffer。

5.2.2.1 操作流程

• 这种情况需要使用partitionId+key进行排序，Spark采用的实现方法是建立一个Array：PartitionedPairBuffer，来存放map()输出的record，并将每个<K,V>record转化为<(PartitionId,K),V>record，然后按照PartitionId+Key对record进行排序，最后将所有record写入写入一个文件中，通过建立索引来标示每个分区。
• 如果Array存放不下，则会先扩容，如果还存放不下，就将Array中的record排序后spill到磁盘上，等待map()输出完以后，再将Array中的record与磁盘上已排序的record进行全局排序，得到最终有序的record，并写入文件中。

5.2.2.2 优缺点

• 优点是只需要一个Array结构就可以支持按照partitionId+Key进行排序，Array大小可控，而且具有扩容和spill到磁盘上的功能，支持从小规模到大规模数据的排序。同时，输出的数据已经按照partitionId进行排序，因此只需要一个分区文件存储，即可标示不同的分区数据，克服了BypassMergeSortShuffleWriter中建立文件数过多的问题，适用于分区个数很大的情况。缺点是排序增加计算时延。

5.2.2.3 适用性

• map()端不需要聚合（combine）、Key需要排序、分区个数无限制。目前，Spark本身没有提供这种排序类型的数据操作，但不排除用户会自定义，或者系统未来会提供这种类型的操作。sortByKey（）操作虽然需要按Key进行排序，但这个排序过程在Shuffle Read端完成即可，不需要在Shuffle Write端进行排序。

最后，使用这种Shuffle如何解决BypassMergeSortShuffleWriter存在的buffer分配过多的问题？我们只需要将“按PartitionId+Key排序”改为“只按PartitionId排序”，就可以支持“不需要map()端combine、不需要按照Key进行排序，分区个数过大”的操作。例如，groupByKey(300)、partitionBy(300)、sortByKey(300)。

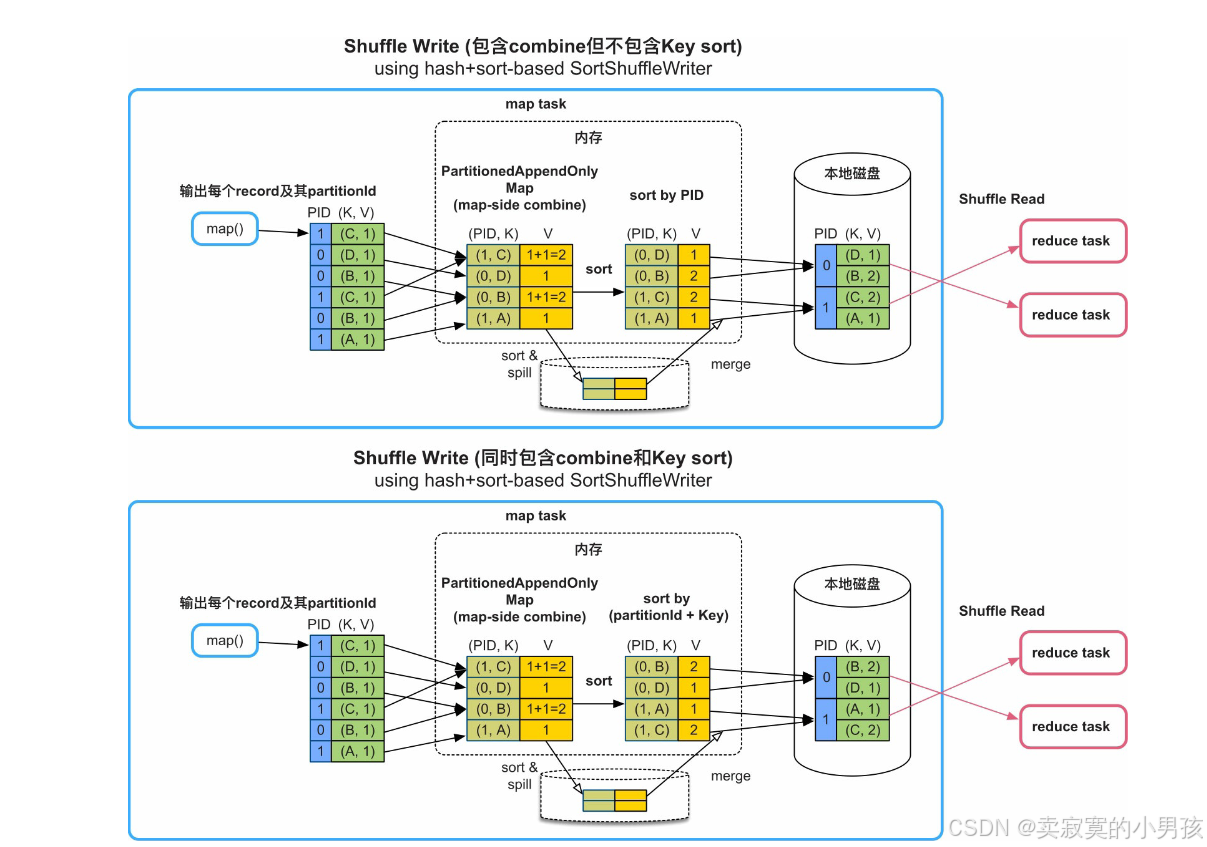

5.2.3 需要combile，需要/不需要sort

这种Shuffle模式被称为：sort-based Shuffle Write，哈希表为：PartitionedAppendOnlyMap

5.2.3.1 操作流程

• 需要实现按Key进行聚合（combine）的功能，Spark采用的实现方法是建立一个类似HashMap的数据结构对map()输出的record进行聚合。HashMap中的Key是“partitionId+Key”，HashMap中的Value是经过相同combine的聚合结果。在图中，combine（）是sum（）函数，那么Value中存放的是多个record对应的Value相加的结果。
• 聚合完成后，Spark对HashMap中的record进行排序。如果不需要按Key进行排序，如上图所示，那么只按partitionId进行排序；如果需要按Key进行排序，如图6.7的下图所示，那么按partitionId+Key进行排序。最后，将排序后的record写入一个分区文件中。其中使用的hash表既可以实现聚合功能，也可以实现排序功能。
• 如果HashMap存放不下，则会先扩容为两倍大小，如果还存放不下，就将HashMap中的record排序后spill到磁盘上。此时，HashMap被清空，可以继续对map()输出的record进行聚合，如果内存再次不够用，那么继续spill到磁盘上，此过程可以重复多次。当map()输出完成以后，将此时HashMap中的reocrd与磁盘上已排序的record进行再次聚合(merge)，得到最终的record，输出到分区文件中。

5.2.3.2 优缺点

• 优缺点同5.4.2

5.2.3.3 适用性

• 适合map()端聚合（combine）、需要或者不需要按Key进行排序、分区个数无限制的应用，如reduceByKey（）、aggregateByKey（）等。

6.Shuffle Read框架设计与实现

6.1 Shuffle Read框架实现的功能

reduce task不断从各个map task的分区文件中获取数据（Fetch records），然后使用类似HashMap的结构来对数据进行聚（aggregate），该过程是边获取数据边聚合。聚合完成后，将HashMap中的数据放入类似Array的数据结构中按照Key进行排序（sort byKey），最后将排序结果输出或者传递给下一个操作。

6.2 Shuffle Read的不同情况

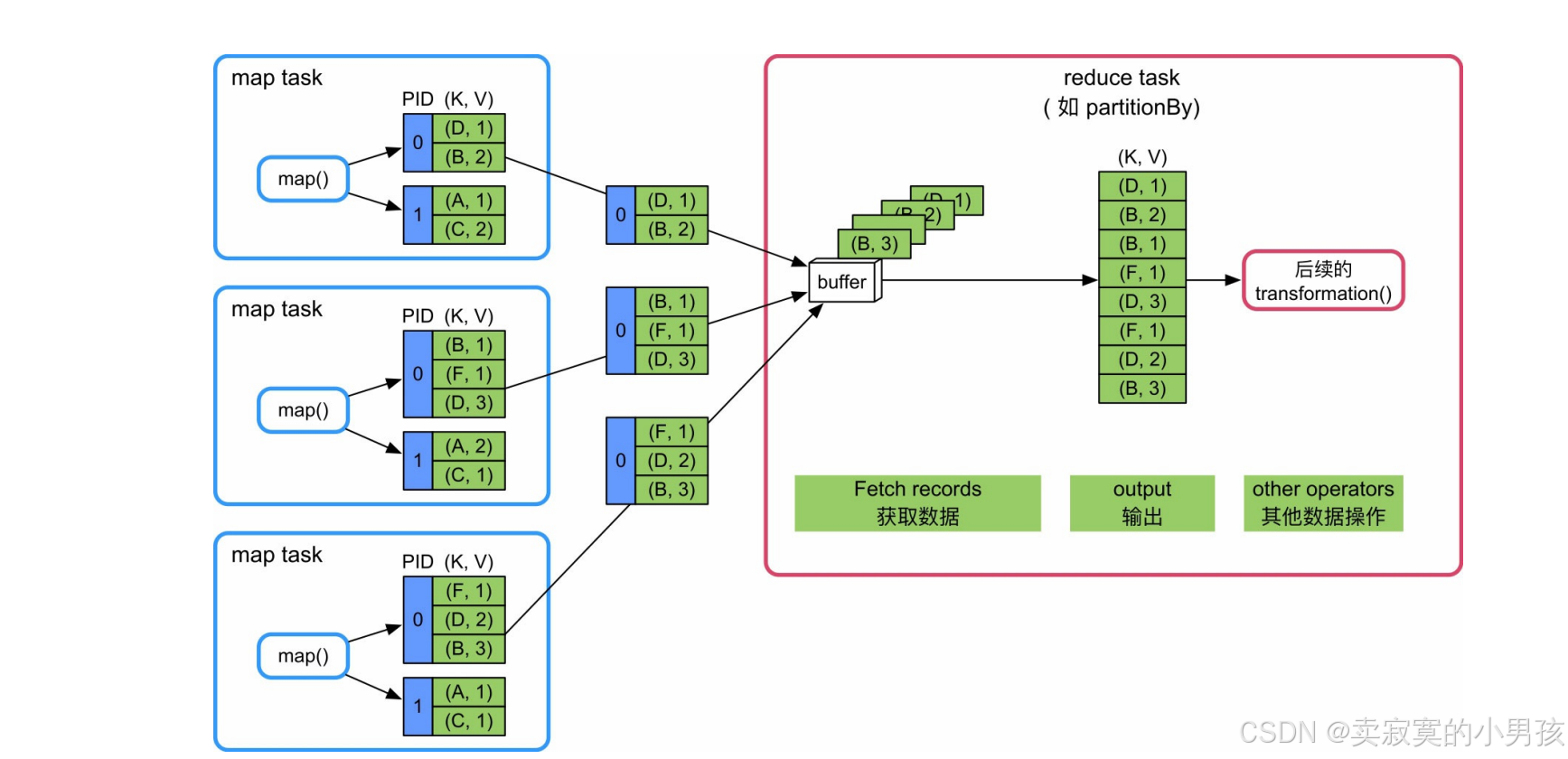

6.2.1 不需要combine和sort

6.2.1.1 操作流程

• 这种情况最简单，只需要实现数据获取功能即可。等待所有的map task结束后，reduce task开始不断从各个map task获取<K,V>record，并将record输出到一个buffer中（大小为spark.reducer.maxSizeInFlight=48MB），下一个操作直接从buffer中获取数据即可。

6.2.1.2 优缺点

• 优点是逻辑和实现简单，内存消耗很小。缺点是不支持聚合、排序等复杂功能。

6.2.1.3 适用性

• 适合既不需要聚合也不需要排序的应用，如partitionBy（）等。

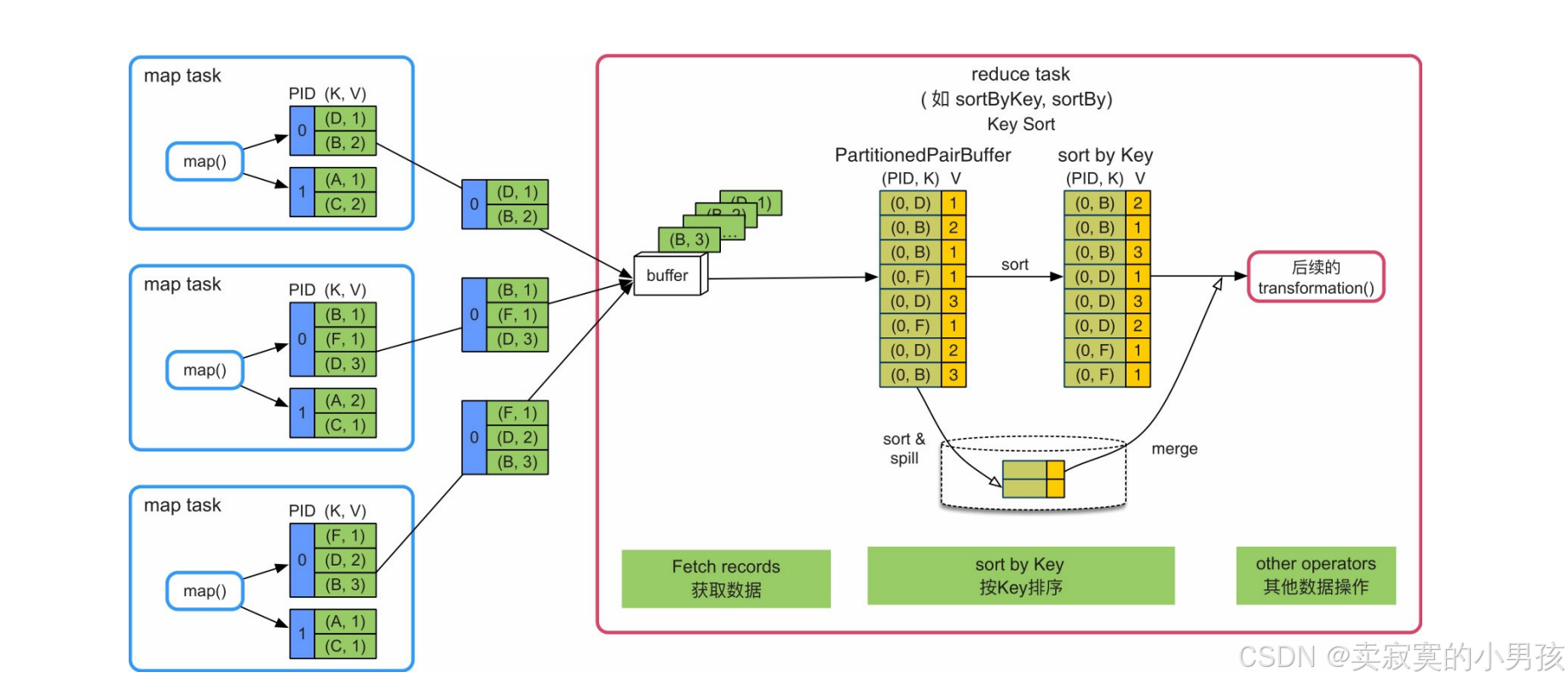

6.2.2 不需要combine，需要sort

使用的Array结构：PartitionedPairBuffer

6.2.2.1 操作流程

• 获取数据后，将buffer中的record依次输出到一个Array结构（PartitionedPairBuffer）中。由于这里采用了本来用于Shuffle Write端的PartitionedPairBuffer结构，所以还保留了每个record的partitionId。然后，对Array中的record按照Key进行排序，并将排序结果输出或者传递给下一步操作。
• 当内存无法存下所有的record时，PartitionedPairBuffer将record排序后spill到磁盘上，最后将内存中和磁盘上的record进行全局排序，得到最终排序后的record。

6.2.2.2 优缺点

• 优点是只需要一个Array结构就可以支持按照Key进行排序，Array大小可控，而且具有扩容和spill到磁盘上的功能，不受数据规模限制。缺点是排序增加计算时延。

6.2.2.3 适用性

• 适合reduce端不需要聚合，但需要按Key进行排序的操作，如sortByKey()、sortBy()等。

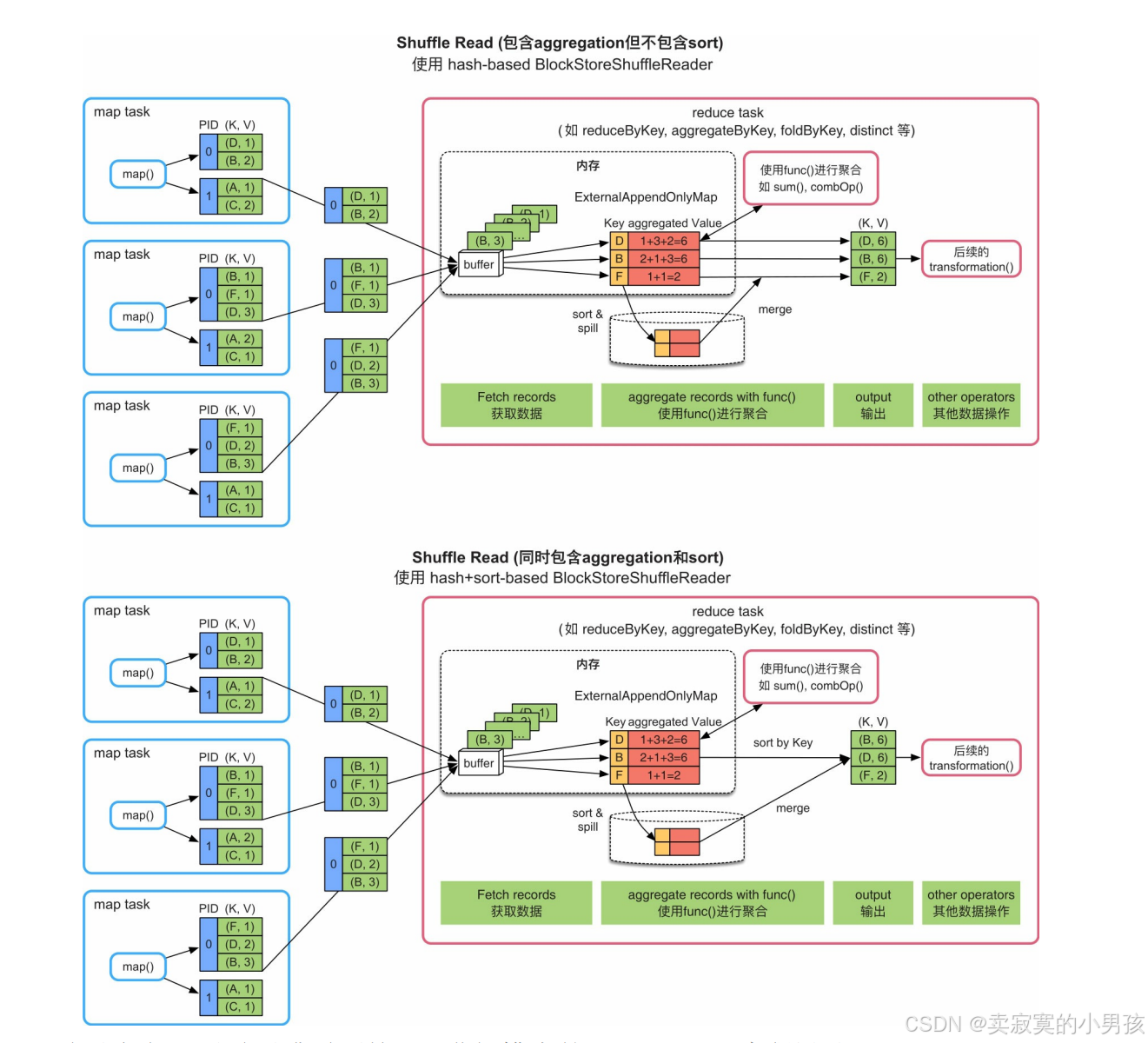

6.2.3 需要combine，需要/不需要sort

哈希表：ExternalAppendOnlyMap

6.2.3.1 操作流程

• 获取record后，Spark建立一个类似HashMap的数据结构（ExternalAppendOnlyMap）对buffer中的record进行聚合，HashMap中的Key是record中的Key，HashMap中的Value是经过相同聚合函数（func（））计算后的结果。
• 聚合函数是sum（）函数，那么Value中存放的是多个record对应Value相加后的结果。之后，如果需要按照Key进行排序，如下图所示，则建立一个Array结构，读取HashMap中的record，并对record按Key进行排序，排序完成后，将结果输出或者传递给下一步操作。
• 如果HashMap存放不下，则会先扩容为两倍大小，如果还存放不下，就将HashMap中的record排序后spill到磁盘上。此时，HashMap被清空，可以继续对buffer中的record进行聚合。如果内存再次不够用，那么继续spill到磁盘上，此过程可以重复多次。当聚合完成以后，将此时HashMap中的reocrd与磁盘上已排序的record进行再次聚合，得到最终的record，输出到分区文件中。
  注意，这里的排序和聚合依然使用的同一个数据结构。

6.2.3.2 优缺点

• 同上一节。

6.2.3.3 适用性

• 适合reduce端需要聚合、不需要或需要按Key进行排序的操作，如reduceByKey（）、aggregateByKey（）等。
