深入学习Autosar之BswM模块

Auosar之BswM模块上一篇文章讲到的基本概念，它的职责是根据简单的规则对来自应用层 SW-C 或其他 BSW 模块的模式请求进行仲裁，并根据仲裁结果执行操作。

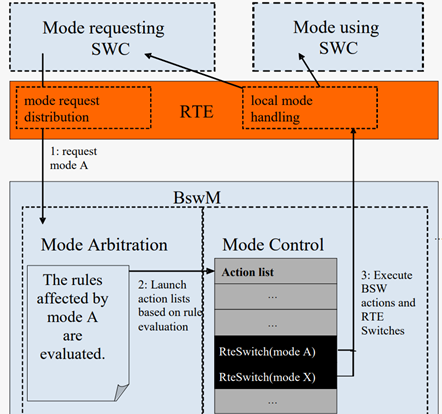

如下图BswM在AUTOSAR上跟很多模块有关联的，例如EcuM、ComM、OS，DCM，Can_sM等等；BSWM的操作功能可以描述为两部分：Mode Arbitration 和Mode Control
（1）Mode Arbitration部分启动模式切换，SW-C 或其他 BSW 模块接收的模式请求和模式指示基于规则的仲裁会触发模式切换。
（2）Mode Control部分通过执行包含其他 BSW 模块的模式切换操作的Action List来执行模式切换。
BswM 应该被视为一个模式管理框架模块，其中的行为完全由其配置定义；对于Mode Arbitration 和Mode Control，我们可以简单粗暴地理解为前者是条件判断的，后者是动作执行的。

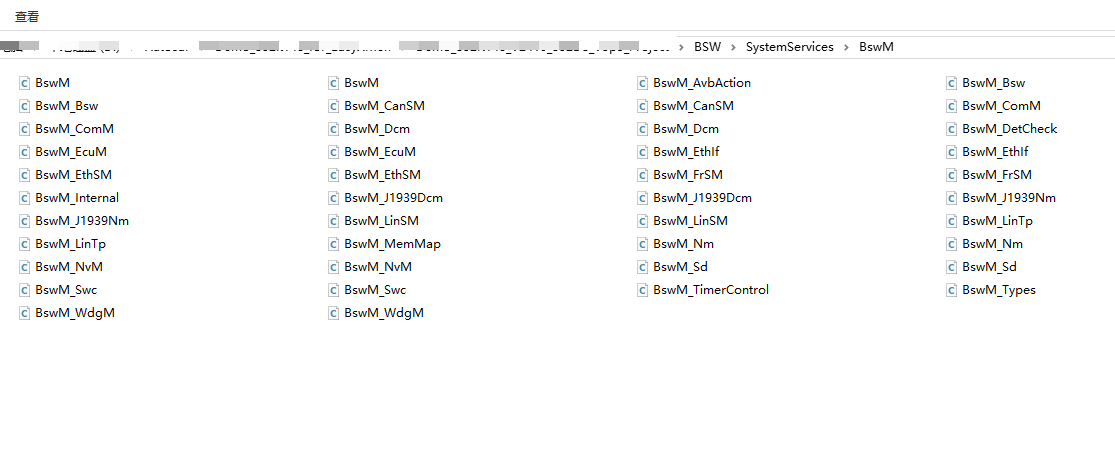

如下时BSWM模块的源码，包含了所有相关的模块以及需要调用的函数：

之前的章节讲到过这个模块，可能只是理论上的一个了解，这里打开代码可以更加深入地接触BswM的模块的内核

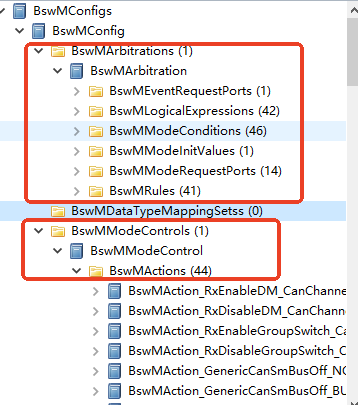

下面是配置工具中BSWM的配置项；主要是配置两部分 Mode Arbitration 和Mode Control；

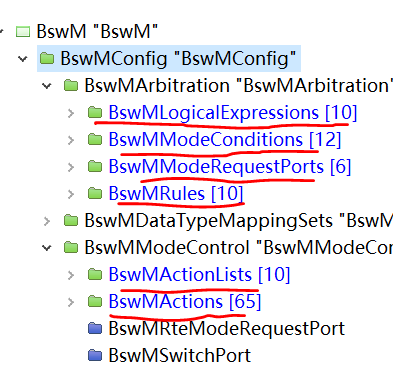

实现仲裁需要配置BswMRule、BswMLogicalExpression、BswMModeCondition以及BswMModeRequestPort（或者BswMEventRequestPort）如下图所示：其中BswMRule指需要仲裁的规则，BswMLogicalExpression提供仲裁逻辑表达式，逻辑表达式的条件由RequestPort和BswMModeCondition构成。

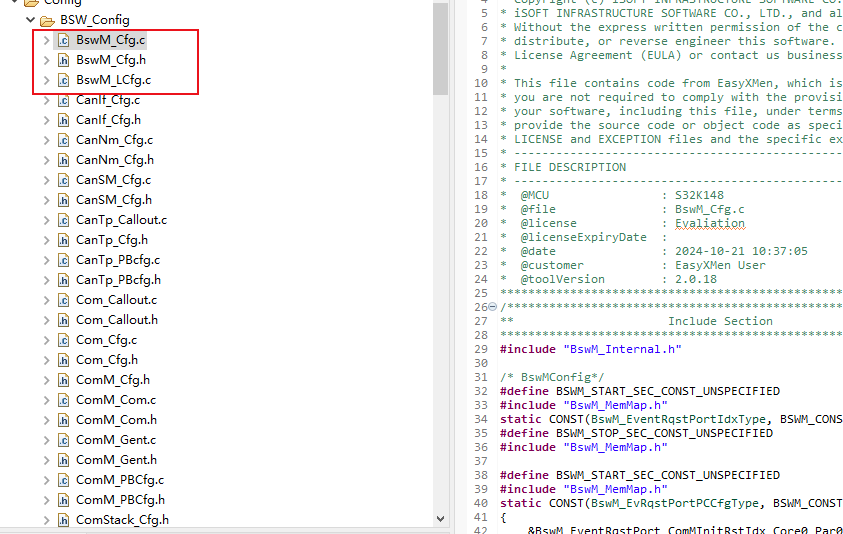

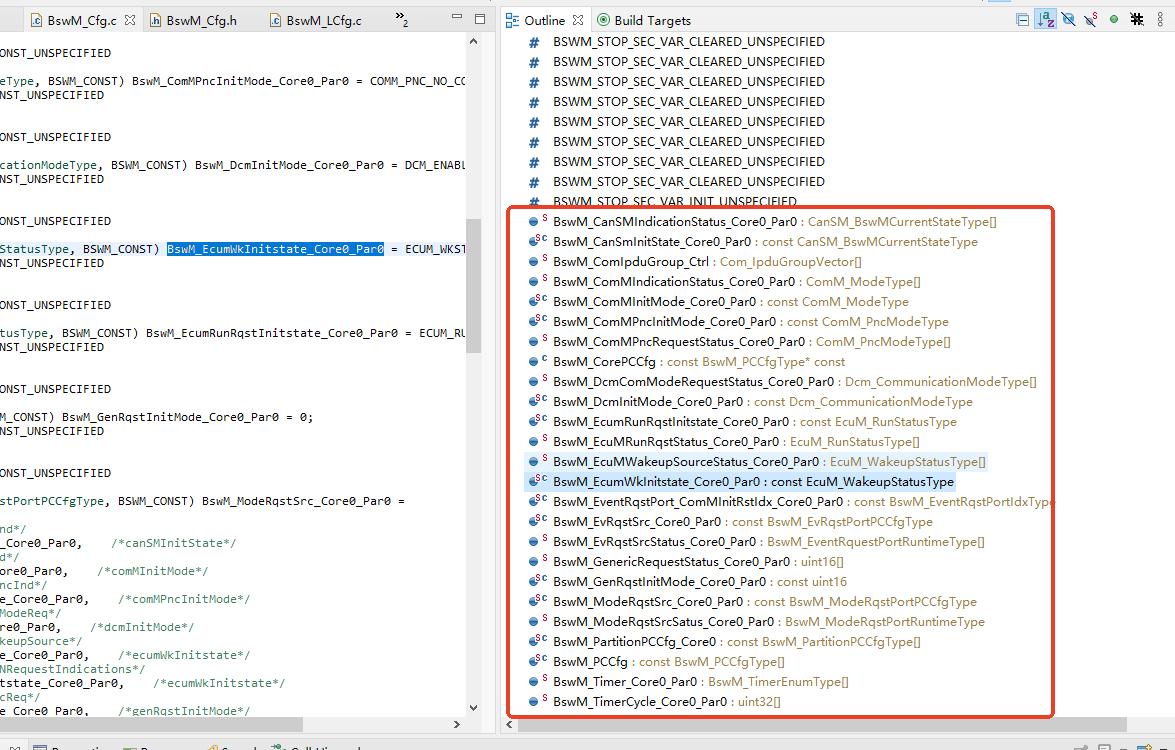

生成的文件 如下：

BswM有关联的模块很多如下，的当然这些也是可以配置，主要是根据项目需求来配

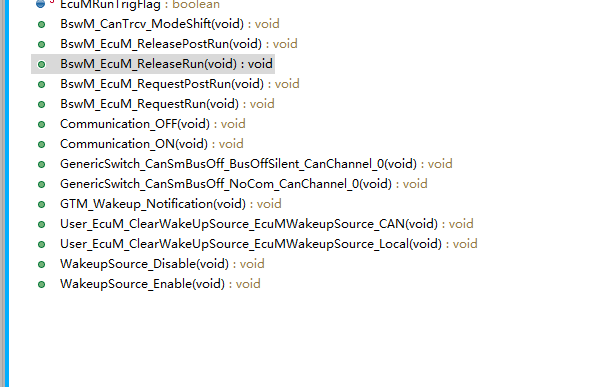

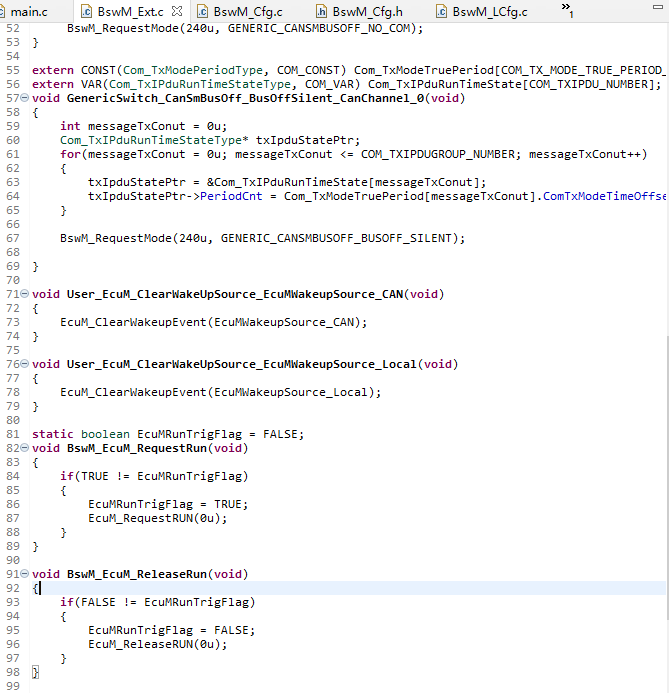

打开代码可以看到BSWM的执行函数也是很简单，就是调用其他模块的API
