Linux 可执行程序核心知识笔记：ELF、加载、虚拟地址与动态库

在 Linux 系统中，可执行程序的运行涉及诸多底层机制，掌握 ELF 格式、程序加载过程、虚拟地址空间及动态库加载等知识，能帮助我们深入理解程序的运行原理。

一、ELF 格式：可执行文件的 “骨架”

ELF（Executable and Linkable Format）是 Linux 下主流的二进制文件格式，涵盖可执行程序、目标文件（.o）、共享库（.so）等。它规定了二进制数据的存储方式，是操作系统和编译器之间的 “约定说明书”。

1. ELF 的 3 种主要类型

• 可执行文件：如 /bin/ls，包含可直接执行的代码。

• 目标文件：如 test.o，是编译后的中间文件，需经链接器合并为可执行文件。

• 共享库：如 libc.so，可被多个程序共享使用。

2. ELF 的核心结构

ELF 文件头：位于文件起始位置，包含文件类型、机器架构、入口地址、程序头表和节区表偏移量等关键信息，是操作系统加载程序时首先读取的部分。

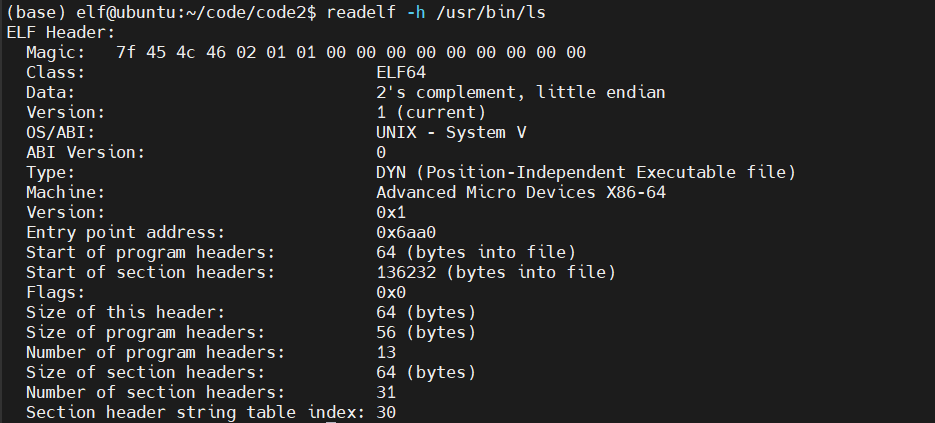

查看 ELF 文件头（核心元信息）

选一个可执行程序（如系统 ls ）which ls  # 输出：/usr/bin/ls（ELF 可执行文件）readelf -h /usr/bin/ls

参数解释：

1. Magic（魔术数）

• 值：7f 45 4c 46 ...（7f 开头，后接 ELF ASCII 码：45=E、4c=L、46=F ）

• 作用：标识文件是 ELF 格式。操作系统加载程序时，先检查魔术数，确认是 ELF 才继续加载。

2. Class（文件类型）

• 值：ELF64

• 作用：表示这是 64 位 ELF 文件（对应 64 位 CPU 架构，如 x86-64 ）。若为 ELF32 则是 32 位文件。

3. Data（数据字节序）

• 值：2's complement, little endian（补码，小端序）

• 作用：说明文件中数据的存储方式是小端序（低字节存低地址，如 0x1234 存为 34 12 ），与 x86-64 架构的字节序一致。

4. Version（ELF 版本）

• 值：1 (current)

• 作用：ELF 标准版本（当前为版本 1 ），保证兼容性。

5. OS/ABI、ABI Version（操作系统 / ABI 信息）

• 值：UNIX - System V、0

• 作用：说明该 ELF 文件遵循的 ABI（应用二进制接口）是 UNIX System V 标准，ABI 版本为 0。用于操作系统判断文件是否兼容。

6. Type（文件类型）

• 值：DYN (Position-Independent Executable file)

• 作用：表示这是位置无关可执行文件（PIE）。

  • 普通可执行文件类型是 EXEC，但现代系统为了安全（地址随机化），默认编译为 DYN（PIE），加载时地址会随机化（与笔记中 “实践 2 关闭地址随机化” 对应，若关闭则为 EXEC ）。

7. Machine（机器架构）

• 值：Advanced Micro Devices X86-64

• 作用：说明该文件只能在 x86-64 架构的 CPU 上运行（如 Intel/AMD 的 64 位处理器）。

8. Entry point address（程序入口地址）

• 值：0x6aa0

• 作用：程序加载到内存后，CPU 第一条指令执行的虚拟地址。对应笔记中 “程序加载后从该地址开始执行”。

9. Start of program headers /section headers（程序头表 / 节区表偏移）

• 值：64（程序头表在文件中的偏移）、136232（节区表在文件中的偏移）

• 作用：告诉操作系统 “程序头表、节区表在 ELF 文件中的位置”，加载时按偏移读取。

10. Size of this header（文件头大小）

• 值：64 (bytes)

• 作用：ELF 文件头本身的大小（固定 64 字节 for ELF64 ）。

11. Number of program headers /section headers（表头数量）

• 值：13（程序头表项数量）、31（节区表项数量）

• 作用：程序头表有 13 个段描述（如 LOAD 段、INTERP 段），节区表有 31 个节区描述（如 .text、.data ）。

关键结论：文件头是 ELF 的 “身份证”，记录程序类型、入口地址、架构等核心信息。

程序头表：为操作系统加载器服务，描述如何将 ELF 文件中的数据映射到内存。其中，LOAD 类型的段最为重要，包含代码段（权限 R-X）和数据段（权限 RW-）等可加载到内存的段；INTERP 段指定动态链接器路径，仅动态链接的程序有此段。

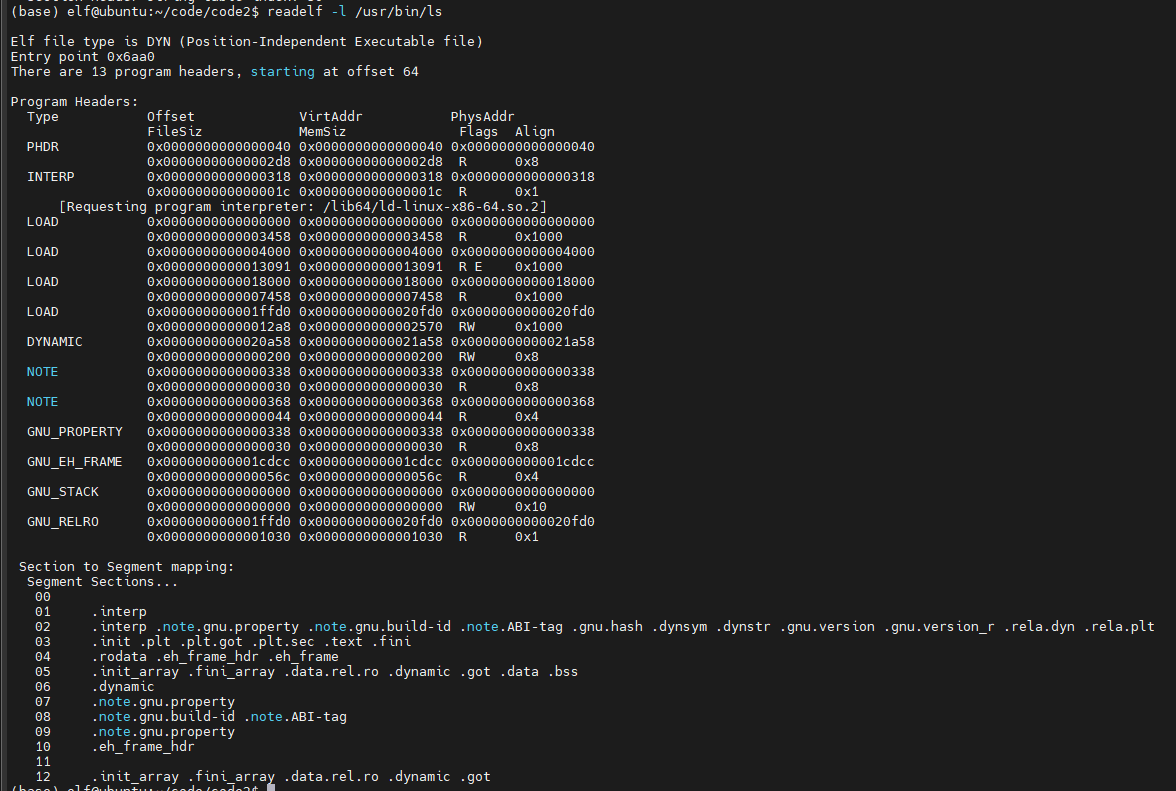

查看程序头表（加载时的段信息）

readelf -l /usr/bin/ls

关键结论：程序头表是 “加载路线图”，指导操作系统如何把 ELF 段映射到虚拟地址。

节区表：供编译器和链接器使用，描述文件中具体的代码、数据等节区。常见节区有 .text（存放机器指令）、.data（存放已初始化的全局 / 静态变量）、.bss（存放未初始化的全局 / 静态变量）、.symtab（符号表）、.plt/.got（动态链接相关）等。

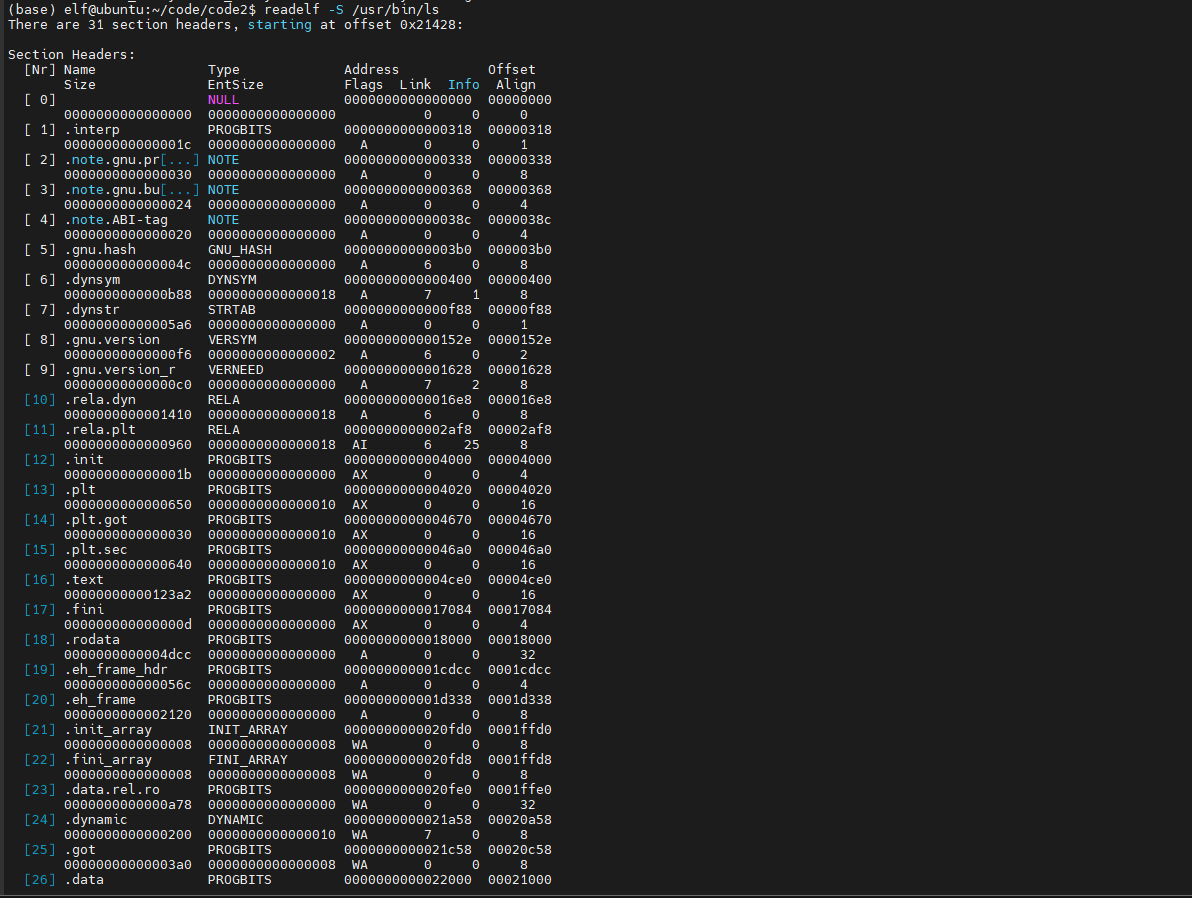

查看节区表（编译时的节区划分）

readelf -S /usr/bin/ls

关键结论：节区表是 “编译零件清单”，记录代码、数据、符号等节区的位置和权限。

3. 段与节区的区别

• 段：面向加载执行，是内存中的概念，由操作系统处理，一个段可包含多个节区。

• 节区：面向编译链接，是文件中的概念，由编译器处理，更细粒度地划分数据类型。

4.关闭地址随机化（-no-pie）的影响

当使用gcc -g -no-pie test.c -o test编译程序时，-no-pie选项关闭了地址随机化功能。这会带来以下影响：

• 编译时确定虚拟地址：编译器在编译过程中，根据链接脚本和相关规则，直接为程序中的各个符号（函数、变量等）确定虚拟地址。例如，main函数被编译到虚拟地址0x400526，global_var变量被编译到0x601034，这些地址是固定的，记录在 ELF 文件的符号表等相关结构中。

• 加载时直接映射：在程序加载阶段，操作系统的加载器会根据 ELF 文件的程序头表信息，将文件中的各个段（如代码段、数据段）按照编译时确定的虚拟地址直接映射到内存中。由于关闭了地址随机化，加载到内存后的虚拟地址与编译时确定的虚拟地址是一致的，所以在使用gdb进行调试时，通过info address获取到的编译时虚拟地址和程序运行时打印出的虚拟地址是相同的。

5.实践 ：编译调试，看程序加载前后地址（理解加载）

目标：用 GDB 调试自定义程序，验证 “虚拟地址在编译时确定，加载时直接映射”。

1. 编写测试代码（test.c）

#include <stdio.h>
#include <stdlib.h>int global_var = 10;  // .data 节区（已初始化）
int bss_var;          // .bss 节区（未初始化）int main() {int stack_var = 20;       // 栈（局部变量）int *heap_var = malloc(4); // 堆（动态分配）*heap_var = 30;printf("虚拟地址分布：\n""代码段（main）：%p\n"".data（global_var）：%p\n"".bss（bss_var）：%p\n""栈（stack_var）：%p\n""堆（heap_var）：%p\n",main, &global_var, &bss_var, &stack_var, heap_var);free(heap_var);return 0;
}

2. 编译程序（关闭地址随机化）

gcc -g -no-pie test.c -o test  # -no-pie：关闭地址随机化

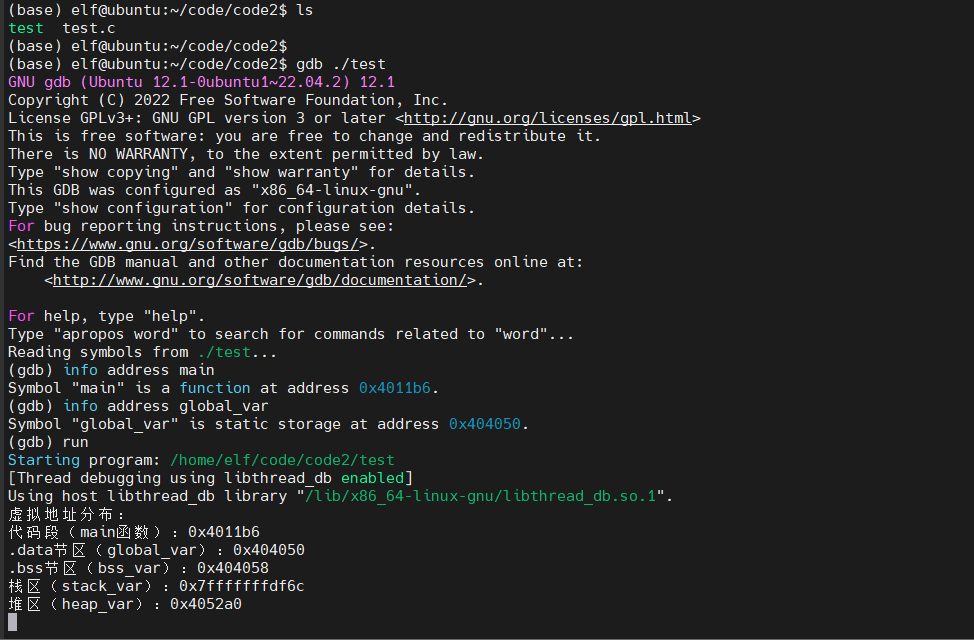

3. 用 GDB 调试，对比加载前后地址

gdb ./test

对比可发现程序运行前后地址一致。

关键结论：虚拟地址在编译时已确定，加载时直接映射到内存，地址不变（因关闭了地址随机化）。

二、可执行程序的加载过程：从磁盘到运行

当在终端输入 ./a.out 运行程序时，Linux 系统通过 execve 系统调用完成程序加载，具体过程如下：

壳程序准备：当前 Shell 进程 fork 一个子进程，子进程调用 execve 系统调用请求加载新程序。

内核验证文件合法性：检查文件是否为 ELF 格式（通过魔术数 7f 45 4c 46 验证）、是否有执行权限以及架构是否匹配。

创建新的虚拟地址空间：内核销毁子进程原有的虚拟地址空间，为新程序创建全新的虚拟地址空间。

映射段到虚拟地址：内核根据 ELF 程序头表，将 LOAD 类型的段映射到虚拟地址空间，此时不直接分配物理内存，采用按需分配机制。

处理动态链接：静态链接的程序直接跳转到 ELF 头指定的入口地址执行；动态链接的程序入口地址指向动态链接器，由其完成库加载后再跳转到程序真正入口。

切换到用户态执行：内核完成加载后，将 CPU 从内核态切换到用户态，程序开始运行。

三、虚拟地址空间：进程的 “私有内存世界”

虚拟地址空间是进程独有的 “内存视角”，通过 CPU 的 MMU 映射到实际物理内存，具有独立性、连续性和保护机制等特点。

1. 虚拟地址空间布局（64 位 Linux）

• 用户空间（0~0x7fffffffffff）：进程私有，包含程序运行所需数据。

• 内核空间（0xffff800000000000~）：所有进程共享，存放内核代码和数据。

2. 用户空间关键区域（从低到高）

• 代码段（.text）：存放机器指令，只读、可执行，地址固定。

• 数据段（.data + .bss）：存放全局变量和静态变量，可读可写，位于代码段上方。

• 堆（Heap）：动态内存分配区域，从低地址向高地址增长。

• 共享库区域：加载动态库的地方，地址随机化以提高安全性。

• 栈（Stack）：存放函数调用的参数、局部变量、返回地址等，从高地址向低地址增长。

• 环境变量与命令行参数：位于栈的最顶端。

3. 虚拟地址空间的作用

• 安全性：进程无法直接访问物理内存，防止恶意程序篡改其他进程数据。

• 内存利用率：通过按需分配和换页机制，提高物理内存利用率。

• 简化编程：程序员无需关心物理内存布局，使用连续的虚拟地址即可。

四、动态库加载过程：共享代码的 “按需调用”

动态库（.so）在程序运行时加载，多个程序可共享，能节省内存和磁盘空间。其加载过程由动态链接器主导，具体如下：

启动动态链接器：内核加载完程序段后，若程序依赖动态库，会先运行动态链接器（通过程序头表的 INTERP 段找到路径）。

查找并加载依赖的动态库：动态链接器读取程序的 .dynamic 节区，按 LD_LIBRARY_PATH 环境变量、/etc/ld.so.cache 缓存、默认路径（/lib、/usr/lib 等）查找库，并将其映射到当前进程的虚拟地址空间。

符号解析与重定位：动态链接器找到程序引用的符号（如函数）并确定其实际地址，更新程序中引用这些符号的指令。采用延迟绑定机制，函数第一次被调用时才进行解析和重定位，依赖 .plt（每个动态函数对应一个条目，存放跳转到 .got 的指令）和 .got（存放函数实际地址）实现。

移交控制权给程序：完成库加载和符号解析后，动态链接器将程序计数器指向程序真正的入口地址，程序开始执行。

动态库的优点

• 节省内存：多个程序共享同一库的物理内存。

• 便于更新：更新库文件后，依赖它的程序无需重新编译。

• 减小可执行文件体积：无需将库代码打包到程序中。

实践：验证 “延迟绑定” 的关键步骤和现象

“延迟绑定”（Lazy Binding）是动态链接的核心优化机制，指的是动态库中的函数地址在 “第一次被调用时才会解析”，而不是程序启动时就一次性解析所有函数，这样能加快程序启动速度。

先明确：什么是 “延迟绑定”？

动态库的函数（如add）在编译时并不知道最终加载到内存的地址，因此程序中调用add的指令无法直接指向真实地址。

• 程序启动时，动态链接器（ld-linux-x86-64.so.2）只会做最基本的初始化，不会立即解析add的地址。
• 当add第一次被调用时，动态链接器才会解析其真实地址并记录下来，后续调用直接使用已解析的地址（不再重复解析）。

以编写的main.c调用动态库libmylib.so中的add函数为例：

// main.c
int main() {int result = add(3, 5);  // 第一次调用addprintf("3 + 5 = %d\n", result);return 0;
}

步骤 1：用 GDB 在main函数开头打断点，此时add未被调用

gdb ./main
(gdb) b main  # 断点设在main函数入口
(gdb) run     # 运行程序，停在main函数第一行（尚未调用add）

步骤 2：查看add函数的 “初始地址”（未解析时）

在main函数中，还未执行add(3,5)时，用p &add查看add的地址：

(gdb) p &add
$1 = (int (*)(int, int)) 0x400520  # 示例地址，实际可能不同

这个地址不是add在动态库中的真实地址，而是指向程序中的PLT（过程链接表）桩代码（add@plt）。PLT 是延迟绑定的关键结构，负责在第一次调用时触发动态链接器解析真实地址。

步骤 3：单步执行到add调用前，反汇编查看调用指令

用disassemble main查看main函数的汇编代码，找到调用add的指令：

(gdb) disassemble main
Dump of assembler code for function main:0x00000000004005a6 <+0>:     push   %rbp...0x00000000004005c8 <+34>:    callq  0x400520 <add@plt>  # 调用add，目标是PLT桩代码...

这里的callq 0x400520 <add@plt>证明：程序调用add时，先跳转到add@plt（PLT 中的桩代码），而不是直接跳转到动态库中的真实地址 —— 这是延迟绑定的 “前奏”。

步骤 4：第一次调用add时，触发动态链接器解析

用step（缩写s）单步执行callq指令，会进入add@plt的桩代码，最终触发动态链接器的_dl_runtime_resolve函数（负责解析真实地址）：

(gdb) s  # 单步执行callq指令，进入PLT桩代码
0x0000000000400520 in add@plt ()
(gdb) s  # 继续单步，会进入动态链接器的解析过程（可能显示在_dl_runtime_resolve中）

此时动态链接器会：

1. 查找libmylib.so中add的真实地址（比如0x7ffff7fbe610）；
2. 将真实地址写入GOT（全局偏移表） 中（GOT 是存储已解析地址的表格）；
3. 跳转到add的真实地址执行。

步骤 5：第二次调用add（若有），直接使用已解析的地址

如果在main中多次调用add：

int main() {add(3,5);  // 第一次调用：触发解析add(4,6);  // 第二次调用：直接使用已解析的地址return 0;
}

第二次调用add时，再用disassemble main查看，会发现callq指令依然指向add@plt，但此时add@plt会直接从 GOT 中读取已解析的真实地址，不再触发动态链接器 —— 这就是 “延迟绑定” 的核心：只在第一次调用时解析，后续直接复用。

总结：哪里体现了 “延迟绑定”？

1. 未调用时：add的地址指向 PLT 桩代码（非真实地址）；
2. 第一次调用：通过 PLT 触发动态链接器解析真实地址，并写入 GOT；
3. 后续调用：直接从 GOT 读取真实地址，无需再次解析。

这些细节在 GDB 调试中通过查看地址、反汇编、单步执行可以清晰观察到，完美验证了 “延迟绑定” 机制 —— 动态库函数的地址不是启动时一次性解析，而是 “用的时候才解析”，以此优化程序启动速度。

五，总结

ELF 格式定义了二进制文件的结构，程序加载是将 ELF 段映射到虚拟地址空间并做好执行准备的过程，虚拟地址空间为进程提供独立的内存视角，动态库加载实现了代码的共享和灵活调用。这几部分相互配合，保障了 Linux 系统中可执行程序的正常运行。实际学习中，可借助 readelf、ldd、pmap 等命令加深理解。

理论 + 实践对比表

知识点	理论描述	实践验证方式	对比图核心结论
ELF 格式	文件头→程序头→节区表，分层描述加载和链接	readelf -h/-l/-S	程序头指导加载，节区表指导编译
程序加载	虚拟地址编译时确定，加载时映射到内存	GDB info address + run	加载前后地址一致，验证虚拟地址映射
虚拟地址空间	代码段→数据段→堆→动态库→栈，分层布局	pmap -x	地址规律与理论完全匹配
动态库加载	运行时加载，符号延迟绑定	ldd + GDB 调试	动态库地址在运行时解析，验证延迟绑定
