Spark 运行流程核心组件（一）作业提交

news 2025/8/13 5:52:04

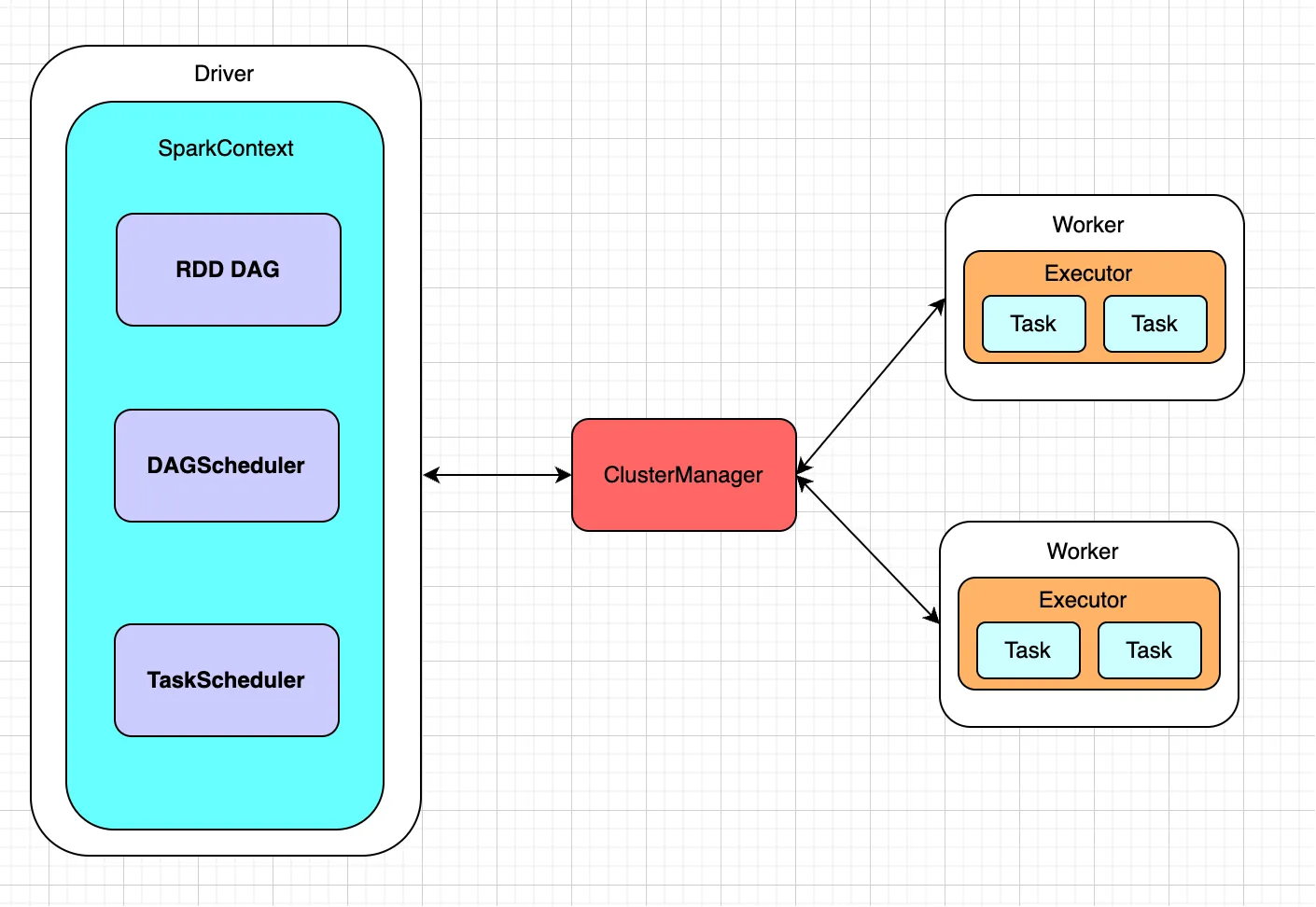

1、Job启动流程

在这里插入图片描述

1、Client触发 SparkContext 初始化

2、SparkContext 向 Master 注册应用

3、Master 调度 Worker 启动 Executor

4、Worker 进程启动 Executor

5、DAGScheduler 将作业分解为 Stage：

6、TaskScheduler 分配 Task 到 Executor

2、核心组件

组件	职责
SparkContext	应用入口，协调各组件，管理应用生命周期。
DAGScheduler	将 Job 拆分为 Stage，构建 DAG，提交 TaskSet 给 TaskScheduler。
TaskScheduler	调度 Task 到 Executor，处理故障重试。
CoarseGrainedSchedulerBackend	与集群管理器交互，申请资源，管理 Executor。
ExternalClusterManager	抽象层，适配不同集群（Standalone/YARN/Mesos）。
Master & Worker	Standalone 模式下管理集群资源（Master 分配资源，Worker 启动 Executor）。
Executor	在 Worker 上运行，执行 Task，管理内存/磁盘。
CoarseGrainedExecutorBackend	Executor 的通信代理，接收 Task，返回状态/结果。
Task	计算单元（ShuffleMapTask / ResultTask）。
ShuffleManager	管理 Shuffle 数据读写（如 SortShuffleManager）。

3、工作流程

1、SparkContext

负责资源申请、任务提交、与集群管理器通信。

调用runJob方法，将RDD操作传递给DAGScheduler

2、DAGScheduler

将Job拆分为Stage（DAG），处理Shuffle依赖，提交TaskSet给TaskScheduler。

1、`DAGSchedulerEvent`

/* 作业生命周期事件 */
JobSubmitted //新作业提交时触发
JobCancelled //单个作业被取消
JobGroupCancelled //作业组整体取消
JobTagCancelled //按标签批量取消作业
AllJobsCancelled //取消所有运行中的作业/* 阶段执行事件 */
MapStageSubmitted //Shuffle Map阶段提交
StageCancelled //单个阶段取消
StageFailed //阶段执行失败
ResubmitFailedStages //自动重试失败阶段 ，默认4次/* 任务调度事件 */
TaskSetFailed //整个任务集失败，默认4次
SpeculativeTaskSubmitted //启动推测执行任务
UnschedulableTaskSetAdded //任务集进入待调度队列
UnschedulableTaskSetRemoved //任务集离开待调度队列/* Shuffle 优化事件 */
RegisterMergeStatuses //注册Shuffle合并状态
ShuffleMergeFinalized //Shuffle合并完成
ShufflePushCompleted //Shuffle数据推送完成/* 资源管理事件 */
ExecutorAdded //新Executor注册成功
ExecutorLost //Executor异常丢失
WorkerRemoved //工作节点移除/* 执行过程事件 */
BeginEvent //任务集开始执行
GettingResultEvent //驱动程序主动获取任务结果
CompletionEvent //作业/阶段完成

2、stage拆分流程

*ResultStage (执行作的最后一个阶段)、ShuffleMapStage (shuffle映射输出文件)*

用户行动操作触发submitJob，发送JobSubmitted事件。
handleJobSubmitted处理事件，调用createResultStage创建ResultStage。
createResultStage调用getOrCreateParentStages获取父Stage，父Stage的创建会递归进行。
在创建父Stage的过程中，遇到宽依赖则创建ShuffleMapStage，并递归创建其父Stage。
当所有父Stage都创建完成后，回到handleJobSubmitted，调用submitStage提交ResultStage。
submitStage检查父Stage是否完成，如果有未完成的父Stage，则递归提交父Stage；否则，提交当前Stage（调用submitMissingTasks）。
submitMissingTasks为Stage创建任务（ShuffleMapTask或ResultTask），并提交给TaskScheduler执行。

3、宽窄依赖切分

private def stageDependsOn(stage: Stage, target: Stage): Boolean = {if (stage == target) {return true}// DFS遍历RDD依赖树val visitedRdds = new HashSet[RDD[_]]// We are manually maintaining a stack here to prevent StackOverflowError// caused by recursively visitingval waitingForVisit = new ListBuffer[RDD[_]]waitingForVisit += stage.rdddef visit(rdd: RDD[_]): Unit = {if (!visitedRdds(rdd)) {visitedRdds += rddfor (dep <- rdd.dependencies) {dep match {// 宽依赖：创建新的ShuffleMapStagecase shufDep: ShuffleDependency[_, _, _] =>val mapStage = getOrCreateShuffleMapStage(shufDep, stage.firstJobId)if (!mapStage.isAvailable) {waitingForVisit.prepend(mapStage.rdd)}  // Otherwise there's no need to follow the dependency back// 窄依赖：继续回溯case narrowDep: NarrowDependency[_] =>waitingForVisit.prepend(narrowDep.rdd)}}}}while (waitingForVisit.nonEmpty) {visit(waitingForVisit.remove(0))}visitedRdds.contains(target.rdd)}

3、TaskScheduler

接收TaskSet，按调度策略（FIFO/FAIR）将Task分配给Executor。

1、执行流程

1、DAGScheduler 调用 taskScheduler.submitTasks() 后，任务进入 TaskScheduler 调度阶段

2、任务提交submitTasks

// TaskSetManager管理任务集
val manager = createTaskSetManager(taskSet, maxTaskFailures)
// 添加到调度池
schedulableBuilder.addTaskSetManager(manager, manager.taskSet.properties)
// 触发资源分配
backend.reviveOffers()

3、资源分配（Driver）

// CoarseGrainedSchedulerBackend.scala
override def reviveOffers(): Unit = {driverEndpoint.send(ReviveOffers)  // 向DriverEndpoint发送消息
}// DriverEndpoint处理
case ReviveOffers =>makeOffers()  // 触发资源分配

4、资源分配核心

private def makeOffers(): Unit = {// Make sure no executor is killed while some task is launching on itval taskDescs = withLock {// 1. 获取所有可用Executor资源val activeExecutors = executorDataMap.filter { case (id, _) => isExecutorActive(id) }val workOffers = activeExecutors.map {case (id, executorData) => buildWorkerOffer(id, executorData)}.toIndexedSeq// 2. 调用任务调度器分配任务scheduler.resourceOffers(workOffers, true)}// 3. 启动分配的任务if (taskDescs.nonEmpty) {launchTasks(taskDescs)}
}

5、任务启动

// CoarseGrainedSchedulerBackend
private def launchTasks(tasks: Seq[Seq[TaskDescription]]): Unit = {for (task <- tasks.flatten) {// 1. 序列化任务val serializedTask = TaskDescription.encode(task)// 2. 检查任务大小if (serializedTask.limit() >= maxRpcMessageSize) {Option(scheduler.taskIdToTaskSetManager.get(task.taskId)).foreach { taskSetMgr =>try {var msg = "Serialized task %s:%d was %d bytes, which exceeds max allowed: " +s"${RPC_MESSAGE_MAX_SIZE.key} (%d bytes). Consider increasing " +s"${RPC_MESSAGE_MAX_SIZE.key} or using broadcast variables for large values."msg = msg.format(task.taskId, task.index, serializedTask.limit(), maxRpcMessageSize)taskSetMgr.abort(msg)} catch {case e: Exception => logError("Exception in error callback", e)}}}else {val executorData = executorDataMap(task.executorId)// Do resources allocation here. The allocated resources will get released after the task// finishes.executorData.freeCores -= task.cpustask.resources.foreach { case (rName, addressAmounts) =>executorData.resourcesInfo(rName).acquire(addressAmounts)}logDebug(s"Launching task ${task.taskId} on executor id: ${task.executorId} hostname: " +s"${executorData.executorHost}.")// 发送任务到ExecutorexecutorData.executorEndpoint.send(LaunchTask(new SerializableBuffer(serializedTask)))}}
}
