A4.1:继C5.3引申的基极偏置的应用和发射极偏置的负反馈电阻讨论

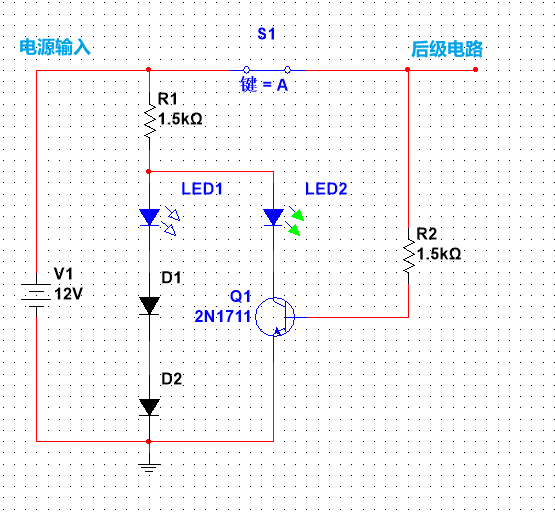

  上图就是基极偏置的巧妙应用，S1其实是保险丝，放置开关是为了便于理解，当电源正常供电的时候，LED2亮，当保险丝熔断的时候，后级电路断电，所以LED2不亮，而LED1亮。

  下面说说这个电路的运行逻辑，首先要了解LED篇章的内容，LED是根据电流来决定亮度，当LED电流过小，则无法点亮，最简单的例子就是LED阴极浮空，当5V经过LED时，LED阴极为4.3V，而LED阴极接电阻，电阻接地后，经过测量，绿色LED阴极为3V。

  这是因为阴极浮空的时候，未形成完整电流回路在LED身上，所以LED的阴极电流等效为零，但由于电压原因，所以LED仅克服了势垒电压，所以为压降0.7V，当LED阴极电流增大，则根据欧姆定律，LED体电阻分压，压降则上升。

  所以在正常供电的时候，R2上级为12V，R2下级则被PN结导通拉低到了势垒电压的范围，而PN结导通，基极偏置下，VCE电压近似为0，所以LED2下端电压近似为0，具体分析需要看VCE的电压值是多少。

  因为负极已经为0，LED2阳极又有上拉电阻， 所以这时候LED2肯定导通，自然LED1和LED2的公共点的电压为LED2的导通电压，即2.15V，电流总是流向低阻抗的路径，所以大部分的电流都会走LED2的路径，而LED1则因为串联的两个二极管，导致阻抗很高，自然很少的电流流过该支路，总电压12V - 2.15 = 9.85V，I = 9.85V / 1500Ω = 6.6mA左右，本身总电流就很小，大部分流经LED2，自然分配到LED1这条支路的电流就很小，那么自然LED1就无法完全导通（因为两个二极管分压分流），所以经过LED1体电阻，得到D1阳极电压为896mV，而D1和D2参数一样，所以他俩分压一致，所以D2阳极电压为448mV。

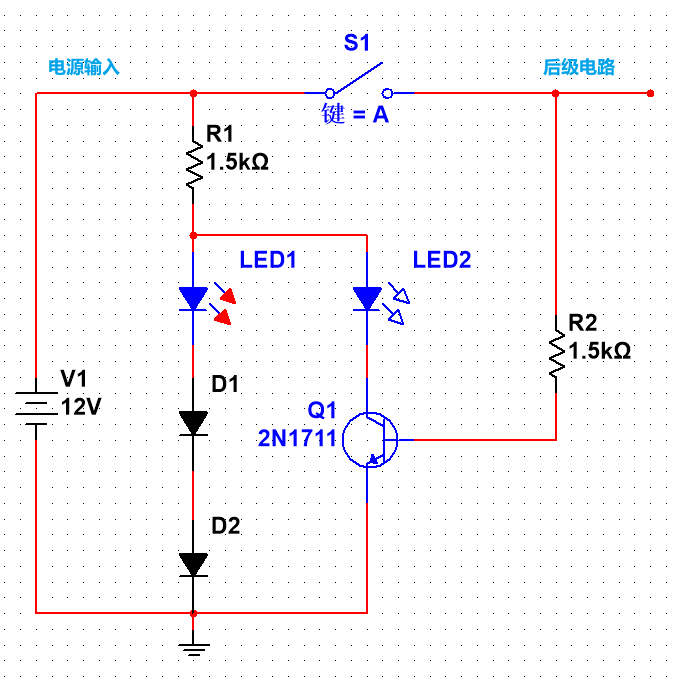

  当保险丝烧断的时候，后级电路没有了电压，自然发射结无法导通，所以LED2的阴极也就是三极管的集电极等效为悬空状态，则LED2没有了完整电流路径，则LED2压降仅仅为0.7V（理想情况），但是又因为LED1没了LED2的分流，所以LED1导通，则公共点变为3.16V。（因为D1和D2完全导通，所以压降各是0.7V，所以3.16V - 1.4V（两个二极管压降） = 1.76‬V，符合LED1导通情况）

  而大部分电流流经LED1，少部分电流流经LED2，虽然无法完全导通，但是因为电压的存在，所以能让LED2处于微电流区，即微导通，具体需要根据二极管体电阻来计算，所以LED2压降不到0.7V，因为电流不够。

  下面讲讲发射极偏置的负反馈电阻，即发射极电阻：说白了就是当Ib或者Ic意外增大时，Ie自然会增大，因为Ie = Ib + Ic，Ie增大了，Ue也就增大了，而Ub是稳定电压，所以Ube就减小了，即PN结压降减小，意味着PN结变成了微导通状态，那么IE自然就会减小，因为PN结阻挡了很多的自由电子注入基极，所以反过来限制了Ib和Ic，所以形成了负反馈。

  同理，温度升高时，三极管内部载流子运动加剧，导致Ic增大，Re通过上述反馈链自动降低Vbe，迫使Ic回落，避免热失控。
