元器件--自恢复保险丝

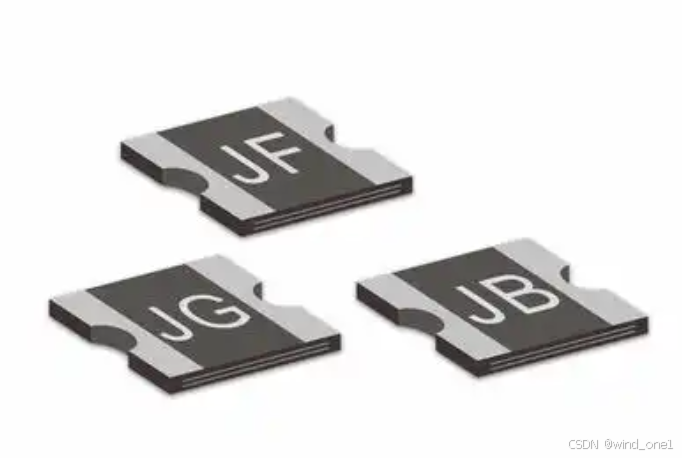

自恢复保险丝

自恢复保险丝，也称为自复位保险丝或PTC保险丝(Postive Temperature Coefficient)。

工作机制

1.基础材料和结构: 自恢复保险丝通常由聚合物和导电颗粒(如碳黑或金属)组成。在正常操作条件下，这些导电颗粒在聚合物机制中形成导电路径，允许电流通过。
2.正常工作状态: 在正常电流水平下，保险丝的温度保持稳定，电阻相对较低，电流自由流动。
3.过载条件： 当流过保险丝的电流超过安全阈值时，由于电流增加，导致保险丝加热。这种加热使得聚合物基质膨胀，导致内部电颗粒间的距离增加，从而断开了部分导电路径。
4.高电阻状态: 由于导电路径的断开，保险丝的电阻急剧上升，这降低了通过保险丝的电流，从而限制了进一步的电流流动。这个过程防止了电路因过载而受损。
5.冷却与自恢复: 当过载条件消除，电流降至正常水平后，保险丝冷却，聚合物 基质收缩，导电颗粒重新接近并重建导电路径。这使得保险丝的电阻恢复到低水平，电路恢复正常工作。

自恢复保险丝选型的关键参数

最重要的参数是保持电流和跳闸电流，保持电流指的是在保持电流以下的电流可以平稳工作在低阻值的状态，跳闸电流指的是保险丝上通过1A的电流之后保险丝就会工作在高阻值状态，整个电路就看起来像断路。

完结
