MLAG双活网络妙招：BGP + 静态VRRP实现智能负载均衡
引言
在现代数据中心和企业网络架构中，高可用性和负载均衡是核心需求。MLAG（Multi-Chassis Link Aggregation）技术结合BGP和静态VRRP的解决方案，为网络工程师提供了一种高效实现双活网络负载均衡的妙招。本文将深入探讨这一技术组合的原理、优势及实施方法。
一、MLAG技术基础
MLAG是一种跨设备链路聚合技术，允许两台或多台交换机在逻辑上表现为一台设备：
- 工作原理：通过控制平面协议同步成员设备间的状态信息
- 优势特点：
- 消除生成树协议(STP)阻塞端口
- 提高链路利用率
- 提供设备级冗余

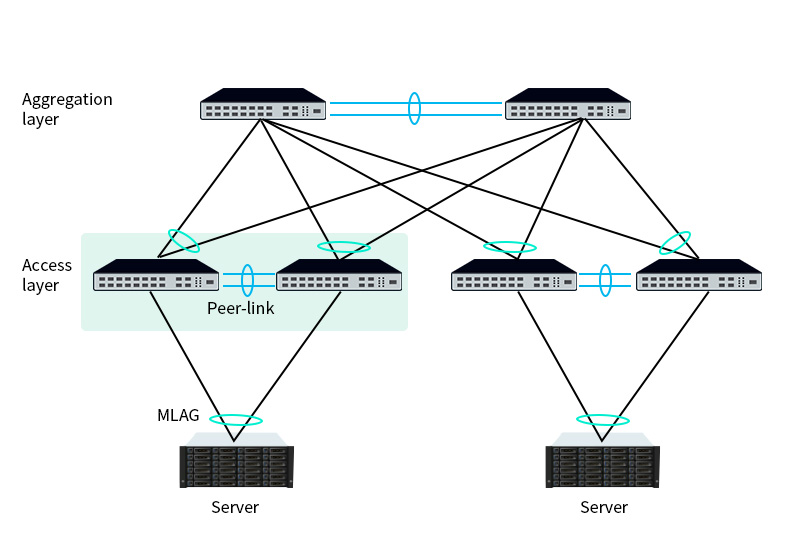

- 典型应用：服务器多归属连接、核心网络冗余设计
二、BGP在双活网络中的关键作用
边界网关协议(BGP)为MLAG网络提供了智能路由决策能力：
- 路由优化：基于AS路径、本地偏好等属性选择最优路径
- 快速收敛：BGP的增量更新机制确保网络变化时快速响应
- 策略控制：丰富的属性调节实现精细流量工程
+-------------+ +-------------+

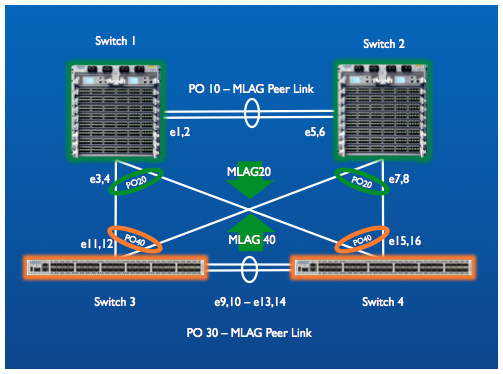

| MLAG Peer1|-------| MLAG Peer2|
| (AS 65001) | | (AS 65001) |
+-------------+ +-------------+\ /\ /+----------------+| BGP Router || (AS 65000) |+----------------+
三、静态VRRP的增强功能
虚拟路由冗余协议(VRRP)的静态配置方式为MLAG网络带来额外优势：
- 确定性的主备选举：避免动态选举的不确定性
- 健康检测集成：与BFD等协议结合实现快速故障检测
- 负载分担模式：通过多VRRP组实现流量分流
四、BGP+静态VRRP集成方案
4.1 架构设计要点
-
MLAG对等体配置：
- 统一的MLAG系统MAC
- 同步的LACP参数
- 共享的VLAN数据库
-
BGP部署策略：
- 采用iBGP保持路由表一致
- 设置不同的MED值引导入站流量
- 利用AS-Path Prepending控制出站流量
-
VRRP静态配置：
- 固定优先级确保角色确定性
- 虚拟MAC地址分配
- 跟踪接口/链路状态
4.2 配置示例（以Cisco为例）
! MLAG Peer1配置
interface Port-channel1mlag 1switchport trunk allowed vlan 10,20router bgp 65001neighbor 192.0.2.1 remote-as 65000neighbor 192.0.2.1 route-map SET_MED outvrrp 10 ip 192.0.2.254priority 120preempt delay minimum 60! MLAG Peer2配置
interface Port-channel1mlag 1switchport trunk allowed vlan 10,20router bgp 65001neighbor 192.0.2.1 remote-as 65000neighbor 192.0.2.1 route-map SET_MED outvrrp 10 ip 192.0.2.254priority 110preempt delay minimum 60
五、负载均衡实现机制
5.1 入站流量均衡
- BGP策略：通过向不同对等体通告不同MED值，引导外部路由器选择不同路径
- 结果：外部网络根据BGP策略将流量分散到两个MLAG节点
5.2 出站流量均衡
- 基于VRRP的默认网关：不同VLAN配置不同的主用VRRP节点
- ECMP路由：利用BGP多路径特性实现流量分流
- 策略路由：根据流量特征手动引导出站路径
六、故障恢复与高可用性
-
链路故障场景：
- BGP会话中断触发路由撤回
- VRRP优先级调整切换活动网关
- 典型收敛时间<1秒
-
设备故障场景：
- MLAG机制保持剩余成员运行
- BGP路由更新引导流量至存活节点
- 全状态恢复时间<3秒
七、最佳实践建议
-
网络设计：
- 保持MLAG对等体间低延迟(<1ms)
- 部署带外管理网络
- 实现控制平面保护
-
协议优化：
- 启用BGP Graceful Restart
- 配置VRRP快速计时器
- 集成BFD进行快速故障检测
-
监控维护：
- 实时跟踪MLAG一致性状态
- 监控BGP路由振荡
- 定期测试故障切换流程
八、与传统方案的对比
| 特性 | STP+VRRP方案 | MLAG+BGP+VRRP方案 |
|---|---|---|
| 收敛时间 | 秒级(2-50秒) | 亚秒级(<1秒) |
| 链路利用率 | ≤50% | 接近100% |
| 配置复杂度 | 简单 | 中等 |
| 扩展性 | 有限 | 优秀 |
| 故障域隔离 | 弱 | 强 |
结语
MLAG结合BGP和静态VRRP的解决方案，通过各协议的优势互补，实现了真正意义上的双活网络架构。这种方案不仅提供了传统高可用性方案无法比拟的链路利用率，还通过智能路由决策实现了精细的流量工程控制。随着网络流量持续增长和对可用性要求的提高，这种集成方案将成为现代数据中心网络的理想选择。
网络工程师在实施时应注意充分理解各组件交互原理，进行细致的预部署测试，并建立全面的监控体系，才能充分发挥这一技术组合的全部潜力。
