[激光原理与应用-204]：光学器件 - LD激光二极管工作原理以及使用方法
LD激光二极管（Laser Diode, LD）是激光器中的核心部件，以下从原理、结构、特性、应用及使用注意事项等方面展开说明：
一、工作原理
LD基于受激辐射原理工作，其核心过程如下：
- 粒子数反转：通过正向偏压向PN结注入载流子（电子和空穴），在活性区形成高密度载流子分布，实现粒子数反转（高能级粒子数多于低能级）。
- 受激发射：少量自发辐射产生的光子触发受激辐射，诱导更多光子以相同相位、波长和方向发射，形成光放大。
- 谐振腔反馈：LD两端面构成光学谐振腔，光子在腔内往返反射，通过正反馈实现激光振荡。当增益超过损耗时，输出高相干性、单色性激光。

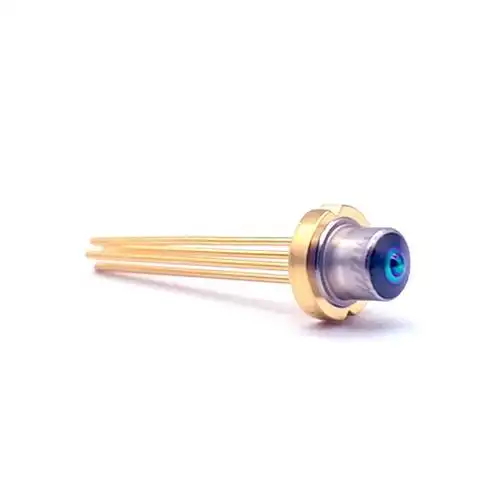

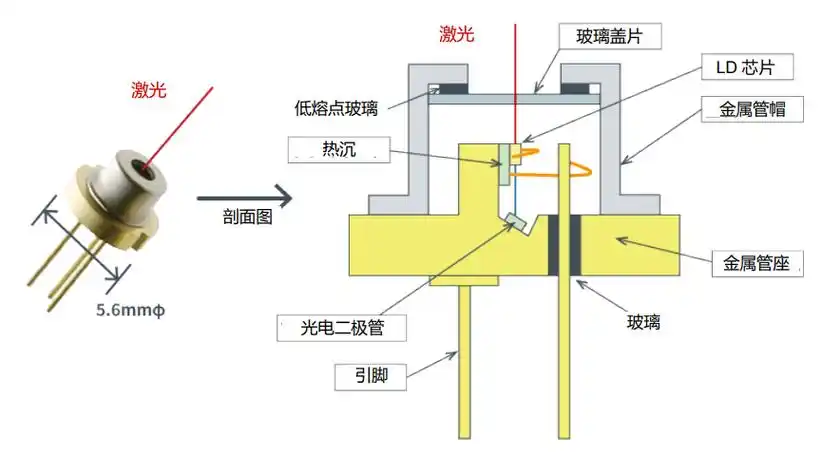

二、结构组成
LD的结构设计紧凑，主要部件包括：
- LD芯片：核心部分，包含P型半导体、N型半导体及活性区（本征半导体），负责电能到激光的转换。
- 透明盖片：保护内部结构，允许激光从特定方向射出。
- 金属管帽与管座：固定内部组件，提供电气连接接口。
- Pin针：连接内外电路，确保电流注入。
- 光电二极管（PD）：监测激光功率，实现自动功率控制（APC），防止过流损坏。
- 热沉：散热结构，维持LD工作温度稳定。
三、核心特性
LD因其独特性能成为激光器首选光源：
- 高效转换：电能到激光的转换效率通常超50%，远高于其他激光器。
- 体积小巧：结构紧凑，适合便携式设备（如激光笔、条形码扫描器）。
- 寿命长：平均寿命超1万小时，高端产品可达2万小时以上。
- 调制速度快：支持纳秒级光强调制，适用于高速通信。
- 单色性与相干性强：输出激光波长纯度高，方向性好，适合精密应用。
四、典型应用领域
LD的广泛应用推动多领域技术进步：
- 光通信：作为长途骨干网、数据中心互联的光源，实现高速数据传输。
- 数据存储：CD/DVD读写头利用LD精确控制激光强度，读取或写入数据。
- 激光打印：LD产生激光束，经扫描镜和透镜系统投射到感光鼓，形成高分辨率打印。
- 机器视觉：在自动化生产线中，LD作为光源识别物体位置、形状，指导精密操作。
- 医疗领域：用于激光手术、美容和理疗，凭借精确控制性和低损伤性展现潜力。
- 工业加工：高功率LD泵浦固体激光器，实现金属切割、焊接等工艺。
五、使用注意事项
为确保LD性能与寿命，需严格遵循以下规范：
静电防护（ESD）：
LD对静电敏感（ESD等级<100V），操作时需佩戴防静电手环，使用防静电台垫，避免在干燥环境或荧光灯附近操作。驱动电路设计：
- 恒流驱动：采用恒流源防止电流波动导致功率不稳定或损坏。
- 自动功率控制（APC）：通过PD反馈调节驱动电流，补偿LD老化或温度变化引起的功率衰减。
- 自动温度控制（ATC）：利用热敏电阻和TEC制冷片维持恒温（典型范围10-45℃），避免波长漂移。
光学对准与散热：
- 光束整形：LD输出光束存在像散（快轴与慢轴发散角不同），需通过透镜系统校正。
- 散热设计：采用铜或铝散热器，涂抹导热硅脂，强制风冷或液冷（高功率LD）。
浪涌电流抑制：
电源开关通断可能产生浪涌电流，需通过软启动电路、噪声滤波器或TVS二极管保护LD。
六、选型关键参数
根据应用需求选择LD时，需重点关注以下参数：
- 波长：匹配应用场景（如通信选1310nm/1550nm，医疗选810nm/940nm）。
- 输出功率：根据需求选择毫瓦级（通信）或千瓦级（工业加工）。
- 阈值电流（Ith）：越小越好，表示转换效率更高。
- 光束质量：通过M²因子或光束参数乘积（BPP）评估，影响聚焦精度。
- 工作模式：连续波（CW）或脉冲调制，影响散热与封装设计。
