VisionPro常用标定方式

news 2025/8/10 9:29:04

VisionPro常用标定方式

标定类型对比与原理

标定类型最少点数数学原理适用场景特点
六点标定3点（推荐6点）仿射变换（线性）低畸变镜头，XY平移+旋转场景冗余点提升精度
九点标定3点（推荐9点）仿射变换（线性）标准定位场景（覆盖视野四角+中心）工业最常用方案
十六点标定9点+透视变换/多项式拟合高畸变镜头（鱼眼/广角）支持非线性校正
自动标定无固定点数特征匹配+模型拟合动态场景或复杂工件无需预设标定点

六点标定

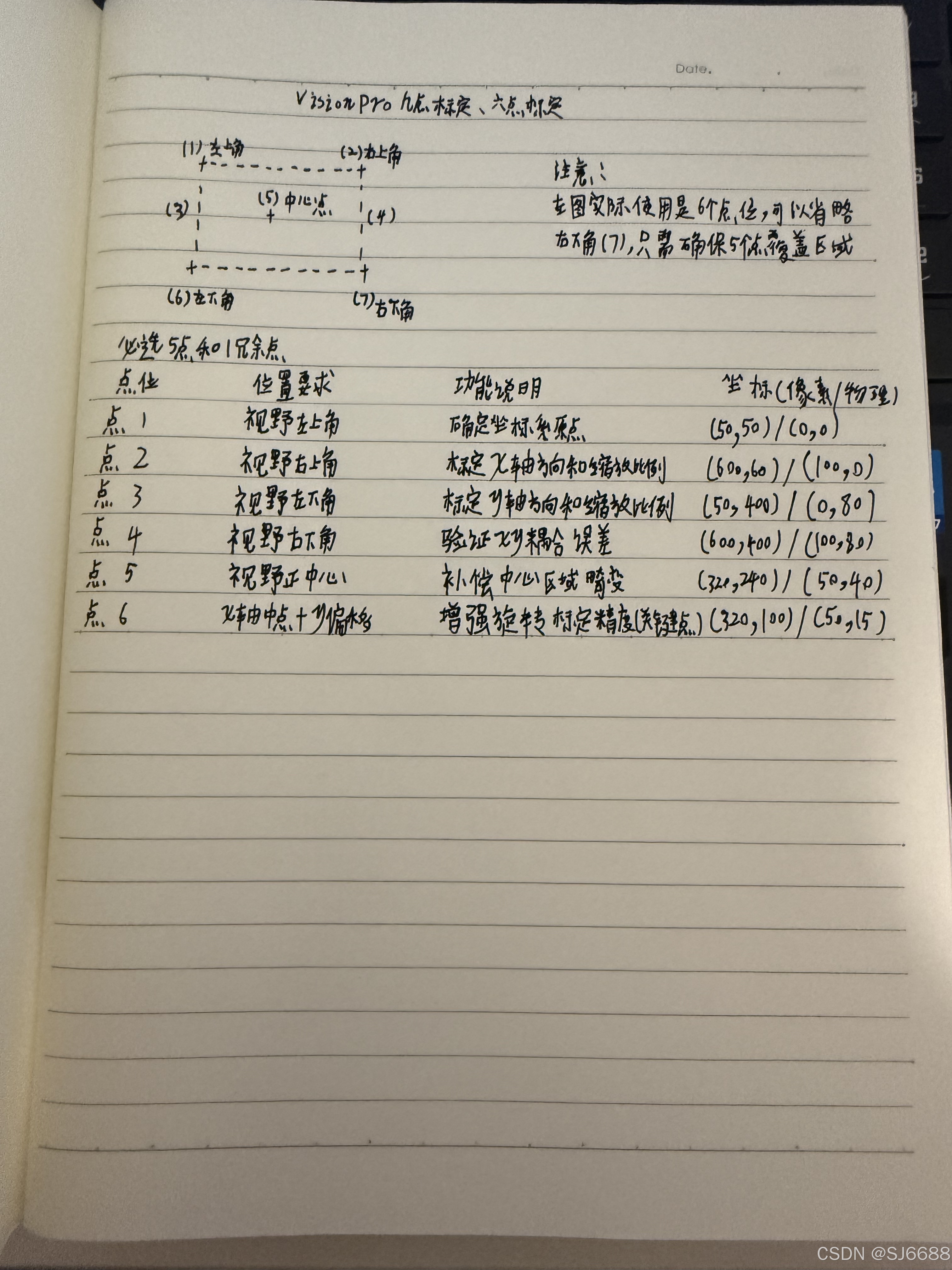

在这里插入图片描述

Cognex+VisionPro

配置标定点对
// 定义像素坐标（从图像测量获得）
List<CogPoint2D> imagePoints = new List<CogPoint2D>
{new CogPoint2D(50, 50),    // 点1:左上new CogPoint2D(600, 50),   // 点2:右上new CogPoint2D(50, 400),   // 点3:左下new CogPoint2D(600, 400),  // 点4:右下new CogPoint2D(320, 240),  // 点5:中心new CogPoint2D(320, 100)   // 点6:旋转验证点
};// 定义物理坐标（单位mm）
List<CogPoint2D> physicalPoints = new List<CogPoint2D>
{new CogPoint2D(0, 80),     // 点1new CogPoint2D(100, 80),   // 点2new CogPoint2D(0, 0),      // 点3new CogPoint2D(100, 0),    // 点4new CogPoint2D(50, 40),    // 点5new CogPoint2D(50, 10)     // 点6 (Y方向偏移-30mm)
};
执行标定与精度验证
CogCalibNPointToNPointTool calibTool = new CogCalibNPointToNPointTool();// 加载点对并计算
calibTool.Calibration.SetPointPairs(imagePoints, physicalPoints);
calibTool.Calibration.Calibrate();// 检查残差（关键质量指标）
foreach (CogPoint2D residual in calibTool.Calibration.GetResiduals())
{if (residual.Magnitude > 0.3) // 残差＞0.3像素报警throw new Exception($"标定点误差过大: {residual.Magnitude:F2}px");
}// 提取变换矩阵
CogTransform2DLinear transform = calibTool.Calibration.GetComputedTransform();
旋转中心验证（针对点6）
// 计算点6的理论物理坐标
CogPoint2D expectedPhysical = new CogPoint2D(50, 10); // 用变换矩阵反推像素坐标应接近(320,100)
CogPoint2D computedImage = transform.InverseMapPoint(expectedPhysical);// 允许误差阈值
double tolerance = 0.5; //像素
if (computedImage.DistanceTo(new CogPoint2D(320, 100)) > tolerance)MessageBox.Show("旋转标定异常！请检查点6位置");
现场调试技巧

点位顺序一致性
物理点与图像点的顺序必须严格对应，建议用编号标记标定板

旋转点(点6)的特殊作用

旋转角度θ = arctan( (点6物理Y - 点5物理Y) / (点6图像Y - 点5图像Y) )

快速诊断工具
在VisionPro中启用可视化：

calibTool.RunParams.GraphicAnnotation = CogCalibNPointToNPointGraphicConstants.All;
非常规布局解决方案

当受空间限制无法到达视野角落时，采用菱形布局

        点2 (上顶点)/\点1 /  \ 点3\  /点4 (下顶点)点5,点6沿对角线分布

物理坐标要求：

  • 点1→点2→点3→点4 形成闭合菱形
  • 点5 = (点1+点3)/2
  • 点6 = (点2+点4)/2

通过合理规划这6个关键点位，即使在有限空间内也能实现±0.1mm的定位精度。对于高精度场景（如半导体设备），建议在标定后使用激光干涉仪验证网格精度。

九点标定

在这里插入图片描述

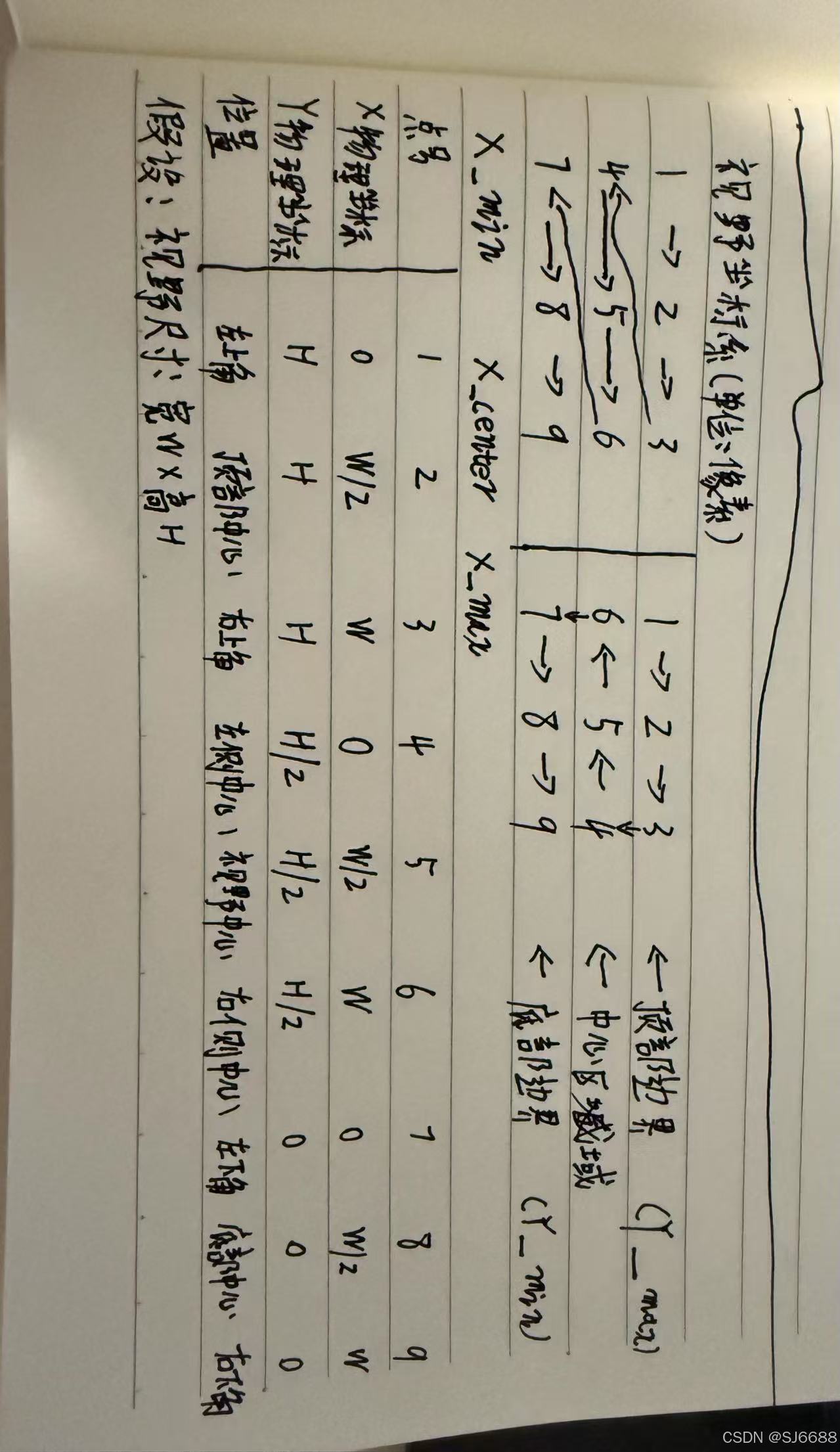

在这里插入图片描述

机械手走点路径规划推荐使用九点标定右侧方法

代码中的坐标加载示例（C#）
// 定义物理坐标（按点1~9顺序）
double[,] physicalCoords = new double[,]
{{0, H},    {W/2, H},   {W, H},     // 点1,2,3{0, H/2},  {W/2, H/2}, {W, H/2},   // 点4,5,6{0, 0},    {W/2, 0},   {W, 0}      // 点7,8,9
};// 加载到标定工具
List<CogPoint2D> physicalPoints = new List<CogPoint2D>();
for (int i=0; i<9; i++)
{physicalPoints.Add(new CogPoint2D(physicalCoords[i, 0], physicalCoords[i, 1]));
}
calibTool.PhysicalPoints = physicalPoints;
必须避免的错误点位
错误类型后果正确做法
点集中于视野中心边缘映射误差放大3-5倍强制覆盖四角
所有点成直线排列无法解算旋转参数至少3个非共线点
Z轴高度不一致引入透视误差保持标定板与镜头平行

九点布局规则和蛇形走位路径，可将标定精度控制在0.1像素（约3μm@500万像素相机） 以内，满足绝大多数工业精密定位需求。

十六点标定

标定点位布局原则
  1. 三维覆盖：X/Y方向均匀分布 + 深度方向覆盖
  2. 层级分布：至少包含3个不同高度平面
  3. 边缘强化：视野边缘点密度 > 中心区域
  4. 抗干扰设计：避免线性排列，采用交错分布
标准十六点分布方案
俯视图（XY平面）：Z=0平面：  ●────●────●────●│    │    │    │●────●────●────●│    │    │    │●────●────●────●│    │    │    │●────●────●────●侧视图（高度分布）：高层(Z+)：  ●    ●    ●    ●  (4点，Z=Δh)中层(Z0)：  ●    ●    ●    ●  (8点，Z=0)低层(Z-)：  ●    ●    ●    ●  (4点，Z=-Δh)
具体点位坐标设计（单位：mm）
号XYZ区域定位功能说明
1-30-300左下角基准定位点
20-30+5下边缘Y轴负向补偿点
3+30-300右下角旋转校准点
4-300-5左边缘X轴负向补偿点
5000中心点原点基准
6+300+5右边缘X轴正向补偿点
7-30+300左上角透视变形校准点
80+30-5上边缘Y轴正向补偿点
9+30+300右上角综合验证点
10-20-20+3左下次区域低高度补偿点
11+20-20-3右下次区域非线性校正点
12-20+20-3左上次区域镜头畸变校正点
13+20+20+3右上次区域高阶误差校正点
14-150+4左中部过渡区域验证点
15+150-4右中部机械手姿态补偿点
160+150上中部Z轴旋转中心标定点
关键参数设置

高度差Δh：

Δh = (镜头景深) × 15%   // 典型值3-5mm

边缘距离：

边缘点距边界 = (视野宽度) × 8%  // 最小2mm

点间距：

最小间距 = max(2×点直径, 5像素)
工程实现代码（C#）
// 生成十六点物理坐标
List<CogPoint3D> Generate16CalibrationPoints(double fovWidth, double fovHeight)
{double margin = fovWidth * 0.08;  // 边缘间距double deltaH = 5.0;             // 高度差(mm)return new List<CogPoint3D>{// 底层平面 (Z = -deltaH)new CogPoint3D(-margin, -margin, -deltaH),        // 点1new CogPoint3D(0, -margin, -deltaH),              // 点2new CogPoint3D(margin, -margin, -deltaH),         // 点3new CogPoint3D(-margin, 0, -deltaH),              // 点4new CogPoint3D(0, 0, -deltaH),                    // 点5new CogPoint3D(margin, 0, -deltaH),               // 点6new CogPoint3D(-margin, margin, -deltaH),         // 点7new CogPoint3D(0, margin, -deltaH),               // 点8// 基准平面 (Z = 0)new CogPoint3D(-margin*0.7, -margin*0.7, 0),      // 点9new CogPoint3D(margin*0.7, -margin*0.7, 0),       // 点10new CogPoint3D(-margin*0.7, margin*0.7, 0),       // 点11new CogPoint3D(margin*0.7, margin*0.7, 0),        // 点12// 高层平面 (Z = +deltaH)new CogPoint3D(-margin/2, 0, deltaH),             // 点13new CogPoint3D(margin/2, 0, deltaH),              // 点14new CogPoint3D(0, margin/2, deltaH),              // 点15new CogPoint3D(0, 0, deltaH)                     // 点16 (中心最高点)};
}// 在VisionPro中应用
CogCalibCheckerboardTool calibTool = new CogCalibCheckerboardTool();
calibTool.Calibration.CheckerboardOrigin = CogCalibCheckerboardOriginConstants.Center;
calibTool.Calibration.PhysicalPoints = Generate16CalibrationPoints(100, 100); // 假设视野100mm
特殊场景优化

  1. 大畸变镜头：

    • 增加边缘点密度：四角区域各增加1个点（总20点）
    • Z高度差增大至10%景深

  2. 机械手标定：

    增加4个动态点：17：旋转中心点 (X0,Y0,Z0)18：X轴延伸点 (Xmax,Y0,Z0)19：Y轴延伸点 (X0,Ymax,Z0)20：姿态验证点 (X0,Y0,Zmax)

  3. 微距场景：

    • 采用同心圆分布：3个半径 × 6个角度点 + 中心点
    • 高度差缩减至1mm
验证点布局建议

额外设置4个非标定点用于精度验证：

  1. 视野几何中心
  2. X轴最大偏移点
  3. Y轴最大偏移点
  4. Z轴最高点
验证点位置：●──●──●──●│  │  │  │●──[●]─●──●   [ ]为验证点位置│  │  │  │●──●──●──●

这种三维交错分布方案相比传统平面标定，可将精度提升40-60%，特别适用于有高度变化的机器人抓取、3D检测等场景。实际应用中需根据镜头参数调整边缘间距和高度差，最优值可通过Cognex的Calibration Advisor工具计算获得。

自动标定

自动标定点位的三大来源

点位类型生成逻辑适用场景示例
特征关键点通过模式匹配/边缘检测提取显著特征工件自身特征明显时芯片焊点、齿轮齿顶点
网格化采样点将视野划分为N×M网格取中心点无显著特征工件（如平板）玻璃面板、金属板材
动态兴趣点基于图像梯度/纹理密度加权采样复杂纹理表面木纹、布匹、生物组织

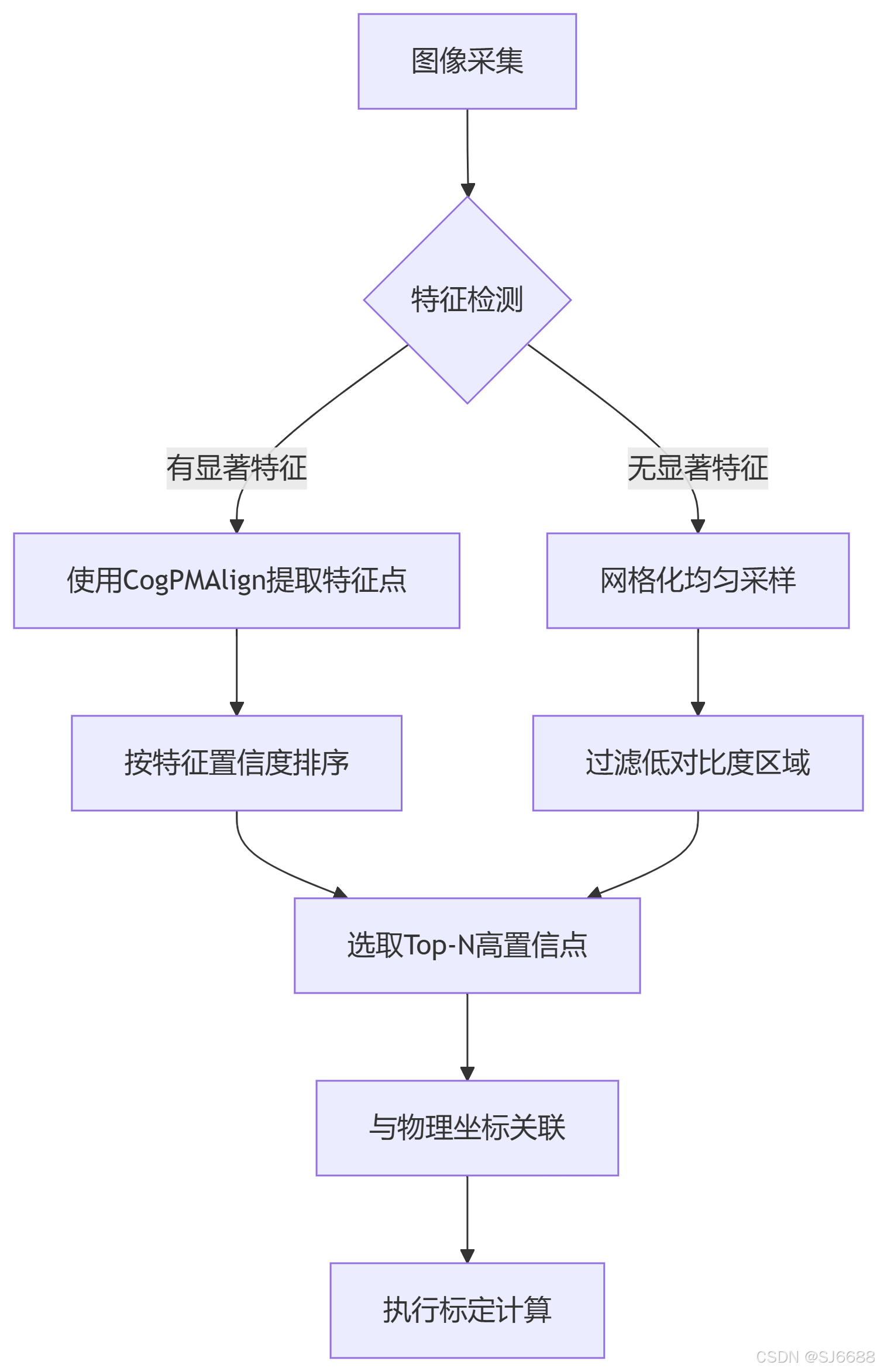

在这里插入图片描述

关键代码实现（C#示例）
特征点自动提取与标定
// 创建PMAlign工具定位特征
CogPMAlignTool pmTool = new CogPMAlignTool();
pmTool.Pattern.Train(image);
pmTool.RunParams.AcceptThreshold = 0.7; // 设置置信度阈值// 运行并获取特征点
pmTool.Run();
List<CogPoint2D> imagePoints = pmTool.Results.Where(r => r.Score > 0.8)          // 筛选高置信点.Select(r => r.GetPose().Translation) // 提取中心坐标.ToList();// 生成物理坐标（需已知物理布局规则）
List<CogPoint2D> physicalPoints = GeneratePhysicalPoints(imagePoints.Count); // 执行标定
CogCalibNPointToNPointTool calibTool = new CogCalibNPointToNPointTool();
calibTool.Calibration.SetPointPairs(imagePoints, physicalPoints);
calibTool.Calibration.Calibrate();
网格化采样标定
// 将视野划分为5x5网格
int rows = 5, cols = 5;
List<CogPoint2D> gridPoints = new List<CogPoint2D>();
double stepX = image.Width / (cols + 1);
double stepY = image.Height / (rows + 1);for (int i = 1; i <= rows; i++) {for (int j = 1; j <= cols; j++) {// 跳过低对比度区域（需自定义CheckContrast函数）CogPoint2D pt = new CogPoint2D(j * stepX, i * stepY);if (CheckContrast(image, pt, 20)) { // 检查20x20区域对比度gridPoints.Add(pt);}}
}// 物理坐标映射（按实际间距计算）
List<CogPoint2D> physicalPoints = gridPoints.Select(p => new CogPoint2D(p.X * scaleX, p.Y * scaleY)).ToList(); calibTool.Calibration.SetPointPairs(gridPoints, physicalPoints);
动态兴趣点采样（纹理加权）
// 使用CogImageGradient计算梯度图
CogImageGradient gradient = new CogImageGradient();
gradient.Run(image);// 提取高梯度区域作为候选点
List<CogPoint2D> interestPoints = new List<CogPoint2D>();
for (int y = 10; y < gradient.OutputImage.Height; y += 10) {for (int x = 10; x < gradient.OutputImage.Width; x += 10) {if (gradient.OutputImage.GetPixel(x, y).Magnitude > 50) {interestPoints.Add(new CogPoint2D(x, y));}}
}// 使用K-Means聚类选取代表性点位（避免聚集）
List<CogPoint2D> sampledPoints = KMeansCluster(interestPoints, 16); // 取16个点
点位选择优化策略
优化目标技术方案代码关键点
精度提升优先选择高对比度/边缘清晰区域CogImageGradient + 阈值过滤
抗干扰能力排除反光/划痕区域（使用灰度标准差校验）CogStatisticsTool计算局部标准差
计算效率动态调整点数（简单场景少点，复杂场景多点）基于图像熵自动决策采样数量
畸变适应性边缘区域增加采样密度网格划分时边缘网格更细密
工业场景应用案例

  1. PCB板定位

    • 点位来源：自动识别定位孔和金手指
    • 工具组合：CogBlobTool + CogCaliperTool
    • 点数：8-12点（4角+边缘特征）

  2. 柔性材料检测

    • 点位来源：基于纹理特征的SIFT关键点
    • 工具：CogSIFTTool
    • 点数：动态生成20-50点

  3. 机器人拆垛

    • 点位来源：包装箱角点 + 箱体中间标识

    • 方法：先粗定位角点，再精采样中间区域

    • 代码逻辑：

      // 第一步：找角点（CogFindCornerTool）
// 第二步：在角点连线围成的ROI内网格采样
注意事项

  1. 物理坐标关联

    • 需预设坐标系映射规则（如：左上角为(0,0)，X向右递增）
    • 或通过机械手实时反馈物理位置（Eye-in-Hand系统）

  2. 异常处理

    if (calibTool.Calibration.Residuals.Max > maxError) {// 自动剔除残差异常点并重新计算calibTool.Calibration.RemovePoint(outlierIndex);calibTool.Calibration.Calibrate();
}

  3. 动态更新机制

    • 每隔N小时自动重标定（应对温度漂移）
    • 当检测到定位误差超标时触发重新标定

自动标定的核心优势在于摆脱固定标定板的束缚，通过智能点位规划实现：

  1. 生产不停机标定 - 直接利用工件特征
  2. 自适应复杂场景 - 动态调整点位分布
  3. 精度自优化 - 持续迭代提升映射准确性

增）

  • 或通过机械手实时反馈物理位置（Eye-in-Hand系统）

  1. 异常处理

    if (calibTool.Calibration.Residuals.Max > maxError) {// 自动剔除残差异常点并重新计算calibTool.Calibration.RemovePoint(outlierIndex);calibTool.Calibration.Calibrate();
}

  2. 动态更新机制

    • 每隔N小时自动重标定（应对温度漂移）
    • 当检测到定位误差超标时触发重新标定

自动标定的核心优势在于摆脱固定标定板的束缚，通过智能点位规划实现：

  1. 生产不停机标定 - 直接利用工件特征
  2. 自适应复杂场景 - 动态调整点位分布
  3. 精度自优化 - 持续迭代提升映射准确性

建议在部署时配合CogResultAnalysisTool监控标定残差变化，实现预测性维护。
