查看泰山派 ov5695研究（1）

news 2025/8/9 5:39:07

文章目录

  • 前言
  • 一、进入泰山派看看设备树？
  • 二、使用步骤
      • 一、核心路径与文件定位
        • 1. **SDK默认路径**
        • 2. **用户自定义配置**
        • 3. **编译输出路径**
      • 二、典型文件结构解析
        • 1. **主DTS文件示例**
        • 2. **用户设备树扩展**
      • 三、编译与调试流程
        • 1. **单独编译DTS**
        • 2. **烧写验证**
        • 3. **内核日志验证**
      • 四、常见问题与解决方案
        • 1. **设备树语法错误**
        • 2. **外设无法识别**
        • 3. **DTS版本不兼容**
      • 五、进阶配置与资源
        • 1. **多设备树管理**
        • 2. **官方参考资源**
        • 3. **调试工具链**
      • 六、典型开发流程示例
  • 三、实地查找
    • 2.关键代码解释
      • 1. 整体结构
      • 2. 关键配置解析
        • （1）I2C4控制器基础配置
        • （2）OV5695摄像头节点
        • （3）摄像头基础使能与驱动匹配
        • （4）地址与时钟配置
        • （5）电源域与引脚控制
        • （6）GPIO控制引脚（硬件交互关键）
        • （7）Rockchip平台扩展属性（元信息）
        • （8）MIPI数据传输端点（图像数据通路）
      • 总结
  • 四、实际摄像头引脚
  • 总结

前言

提示：这里可以添加本文要记录的大概内容：

项目需要：

提示：以下是本篇文章正文内容，下面案例可供参考

一、进入泰山派看看设备树？

在这里插入代码片
PS C:\Users\LENOVO\Desktop> adb shell
* daemon not running; starting now at tcp:5037
* daemon started successfully
rk3566_tspi:/ $ ls
acct  bugreports  d            debug_ramdisk  etc              linkerconfig  mnt  proc     sdcard   system
apex  cache       data         default.prop   init             lost+found    odm  product  storage  system_ext
bin   config      data_mirror  dev            init.environ.rc  metadata      oem  res      sys      vendor
rk3566_tspi:/ $ cd /dev
rk3566_tspi:/dev $ ls
__properties__                              fscklogs     kmsg                rga            usb-ffs
ashmem                                      full         kmsg_debug          rtc0           usb_accessory
ashmemfe70964c-3cbd-43c1-9396-64d31b2316af  fuse         loop-control        snd            v4l-subdev0
binder                                      gpiochip0    mali0               socket         v4l-subdev1
binderfs                                    gpiochip1    media0              spi_misc_test  v4l-subdev2
blkio                                       gpiochip2    memcg               stderr         v4l-subdev3
block                                       gpiochip3    memory_bandwidth    stdin          vendor_storage
boringssl                                   gpiochip4    mmcblk2rpmb         stdout         video0
bus                                         gpiochip5    mpp_service         stune          video1
cgroup_info                                 graphics     net                 sw_sync        video2
console                                     hw_random    network_latency     tee0           video3
cpu_dma_latency                             hwbinder     network_throughput  teepriv0       video4
cpu_variant:arm                             i2c-0        null                tty            video5
cpu_variant:arm64                           i2c-1        opteearmtz00        ttyFIQ0        video6
cpuctl                                      i2c-2        pmsg0               ttyS1          video7
cpuset                                      i2c-3        ppp                 ttyS3          video8
device-mapper                               i2c-4        ptmx                tun            vndbinder
dri                                         iio:device0  pts                 uhid           watchdog
event-log-tags                              input        random              uinput         watchdog0
fd                                          ion          rfkill              urandom        zero
rk3566_tspi:/dev $

二、使用步骤

拓普森（泰山派）RK3566开发板的设备树（DTS）文件路径需根据具体开发板型号和SDK版本确定，以下是经过验证的路径结构及操作指南：

一、核心路径与文件定位

1. SDK默认路径

拓普森提供的SDK中，DTS文件通常位于以下目录：

tspi-sdk/kernel/arch/arm64/boot/dts/rockchip/

该目录包含开发板主DTS文件及通用头文件（.dtsi）。例如：

  • 主DTS文件：rk3566-topsonic.dts（具体名称可能因型号而异）
  • 核心头文件：tspi-rk3566-core-v10.dtsi（包含电源、GPIO等基础配置）
2. 用户自定义配置

若需修改摄像头或其他外设配置，需编辑用户设备树文件：

tspi-sdk/kernel/arch/arm64/boot/dts/tspi-rk3566-user-v10-linux.dts

该文件包含eDP屏幕、MIPI摄像头等个性化配置节点。

3. 编译输出路径

编译后生成的DTB文件位于：

tspi-sdk/output/images/

可通过以下命令单独编译DTS：

make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- dtbs

生成的.dtb文件会存放在arch/arm64/boot/dts/rockchip/目录。

二、典型文件结构解析

1. 主DTS文件示例
/dts-v1/;
#include "tspi-rk3566-core-v10.dtsi"/ {compatible = "rockchip,rk3566", "tspi,rk3566-topsonic";model = "Topsonic RK3566 Development Board";// 摄像头节点示例&i2c1 {ov5695: camera@36 {compatible = "ovti,ov5695";reg = <0x36>;reset-gpios = <&gpio0 RK_PC3 GPIO_ACTIVE_HIGH>;data-lanes = <1 2>;status = "okay";};};
};
  • 关键字段：compatible需包含rockchip,rk3566和厂商自定义标识（如tspi,rk3566-topsonic）。
  • 设备树继承：通过#include引用核心头文件（.dtsi）实现硬件描述复用。
2. 用户设备树扩展

在user-v10-linux.dts中可添加自定义外设节点，例如：

#include "rk3566-topsonic.dts"/ {// 新增USB转串口模块usb_ttl: usb-ttl {compatible = "ftdi,ft232rl";reg = <0x0403 0x6001>;usb-interface = <0>;status = "okay";};
};

修改后需重新编译内核以生效。

三、编译与调试流程

1. 单独编译DTS
# 进入SDK根目录
cd tspi-sdk# 配置编译环境
source build/envsetup.sh
lunch tspi_rk3566-userdebug# 编译指定DTS文件
make ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- dtbs

生成的rk3566-topsonic.dtb会存放在kernel/arch/arm64/boot/dts/rockchip/目录。

2. 烧写验证
# 通过adb传输DTB文件
adb push rk3566-topsonic.dtb /boot/dtbs/# 重启开发板使配置生效
adb reboot

若需烧录到固件，可使用Rockchip工具：

rkdeveloptool write-partition resource rk3566-topsonic.dtb
3. 内核日志验证
# 查看设备树加载状态
dmesg | grep -i "rockchip"# 验证摄像头节点
dmesg | grep -i "ov5695"

若输出类似以下内容，则说明设备树配置正确：

[    2.345] ov5695 1-0036: Detected OV5695 with 2 lanes
[    2.350] csi2_dphy0: Link training success (2 lanes, 1 Gbps/lane)

四、常见问题与解决方案

1. 设备树语法错误
  • 现象：编译时提示dts syntax error
  • 解决：
    • 使用dtc -I dts -O dtb -o tmp.dtb tspi-rk3566-user-v10-linux.dts进行语法检查。
    • 检查节点缩进、括号匹配及#include路径。
2. 外设无法识别
  • 现象：摄像头或传感器未被内核检测到
  • 排查步骤：
    1. 确认设备树节点status = "okay"已启用。
    2. 使用i2cdetect -y 1验证I2C通信是否正常。
    3. 检查GPIO控制信号时序（使用示波器测量复位/使能引脚）。
3. DTS版本不兼容
  • 现象：编译时提示unknown property
  • 解决：
    • 确保使用的DTS文件与内核版本匹配（如Linux 5.10对应rk3566-topsonic.dts）。
    • 参考拓普森提供的CHANGELOG文档确认版本兼容性。

五、进阶配置与资源

1. 多设备树管理

拓普森支持通过PRODUCT_KERNEL_DTS环境变量指定主DTS文件：

export PRODUCT_KERNEL_DTS=rk3566-topsonic

该配置通常在device/rockchip/rk3566/BoardConfig.mk中定义。

2. 官方参考资源
  • SDK文档：tspi-sdk/docs/DeviceTree_UserGuide.pdf
  • GitHub仓库：拓普森RK3566设备树（包含最新补丁和示例）
3. 调试工具链
  • 设备树编译器：dtc（位于prebuilt/linux-x86/toolchain/aarch64-linux-gnu/bin/）
  • 反编译工具：
    dtc -I dtb -O dts -o rk3566-topsonic.dts /boot/dtbs/rk3566-topsonic.dtb
    用于分析已加载的设备树。

六、典型开发流程示例

  1. 添加新摄像头：

    • 在rk3566-topsonic.dts中新增IMX415节点：
      &i2c1 {imx415: camera@37 {compatible = "sony,imx415";reg = <0x37>;reset-gpios = <&gpio1 RK_PB4 GPIO_ACTIVE_LOW>;data-lanes = <1 2 3 4>;status = "okay";};
};
    • 编译并烧写DTB后，使用v4l2-ctl验证设备：
      v4l2-ctl --list-devices

  2. 修改电源配置：

    • 在tspi-rk3566-core-v10.dtsi中调整PMIC输出：
      &rk809 {vccio: vccio-sdmmc {regulator-min-microvolt = <1800000>; // 修改为1.8V};
};

通过以上路径和操作指南，开发者可快速定位、修改及验证拓普森RK3566开发板的设备树配置，确保硬件外设与内核驱动的正确适配。建议在修改前备份原始DTB文件，并参考拓普森官方提供的SDK文档进行操作。

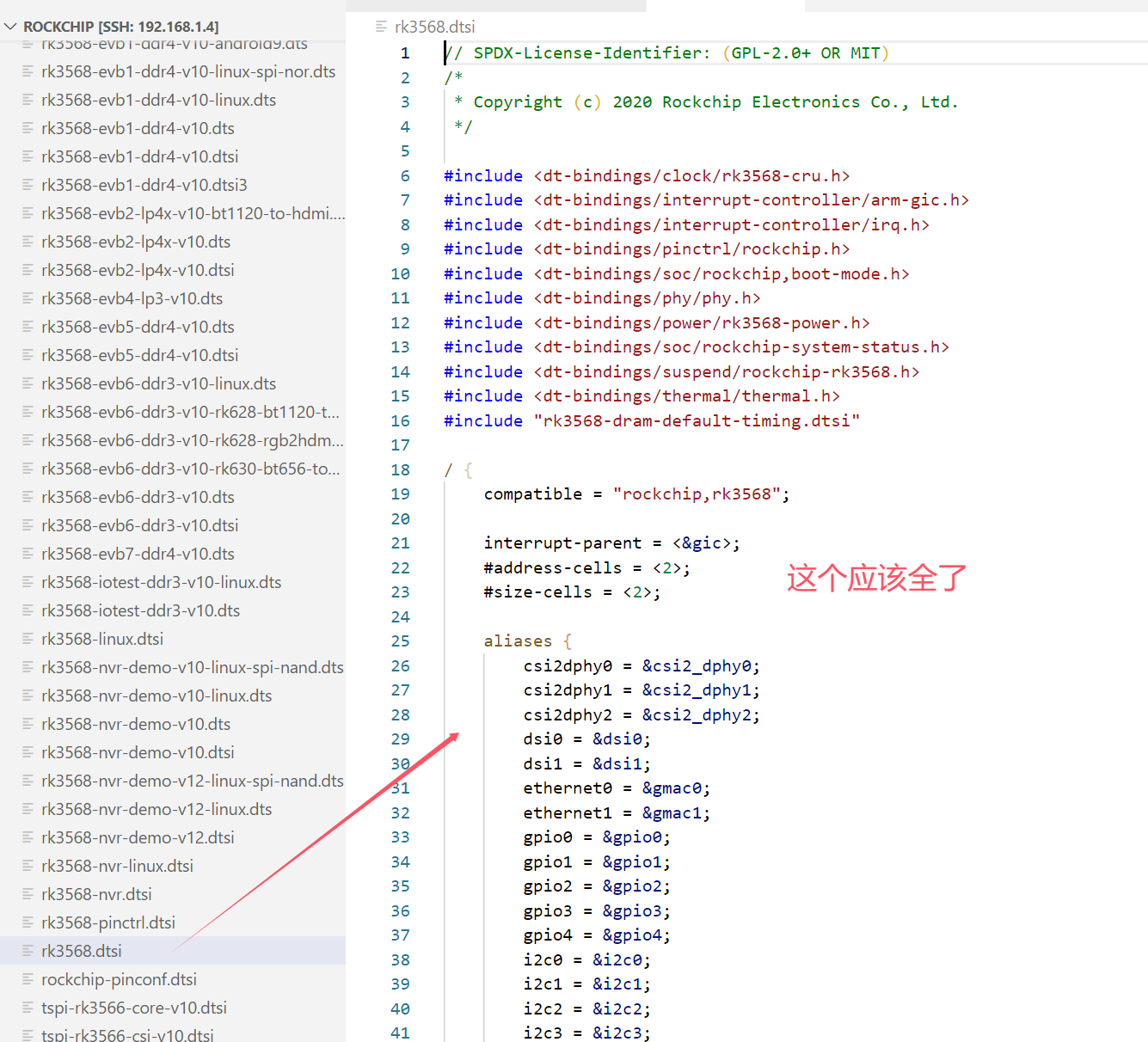

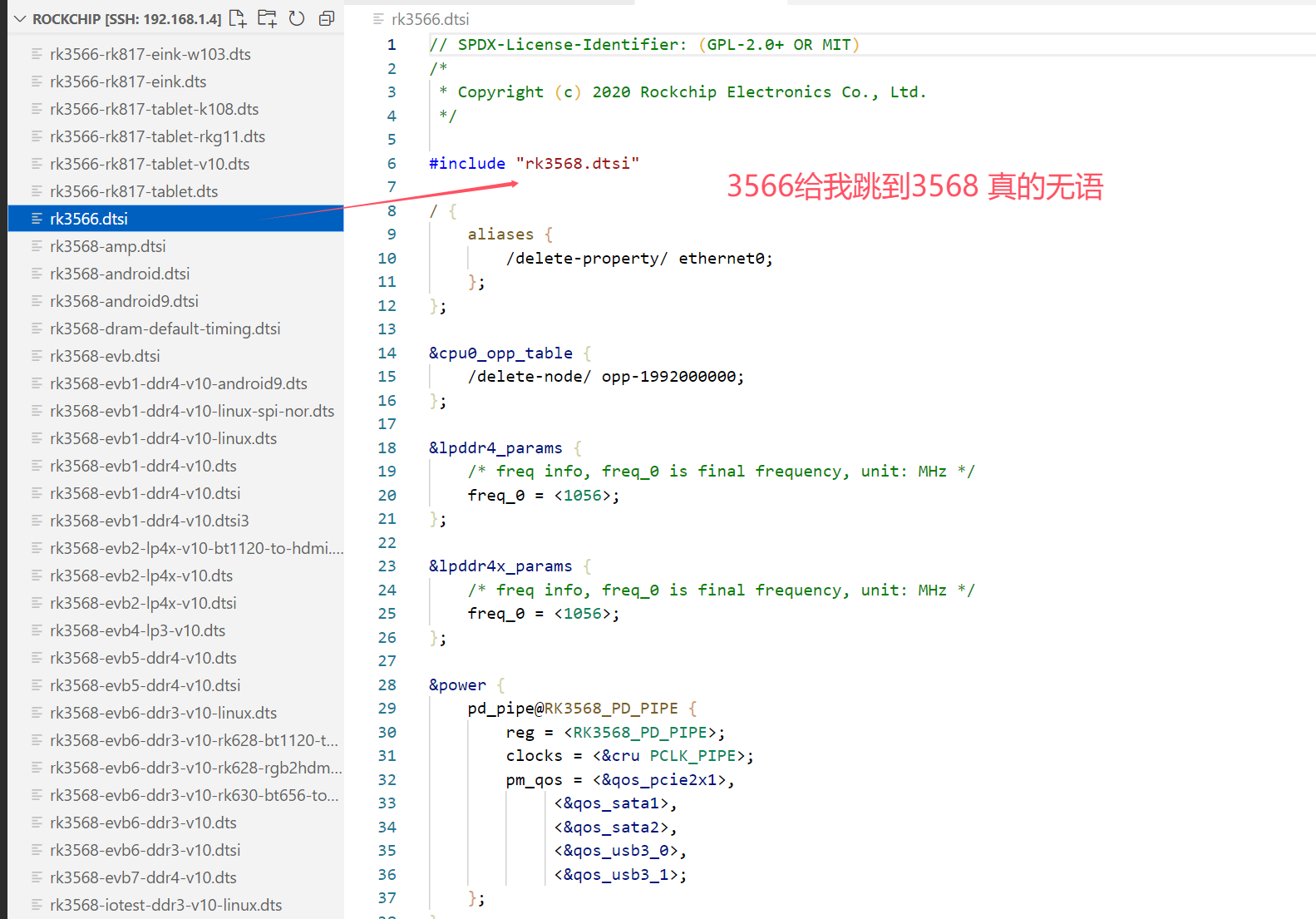

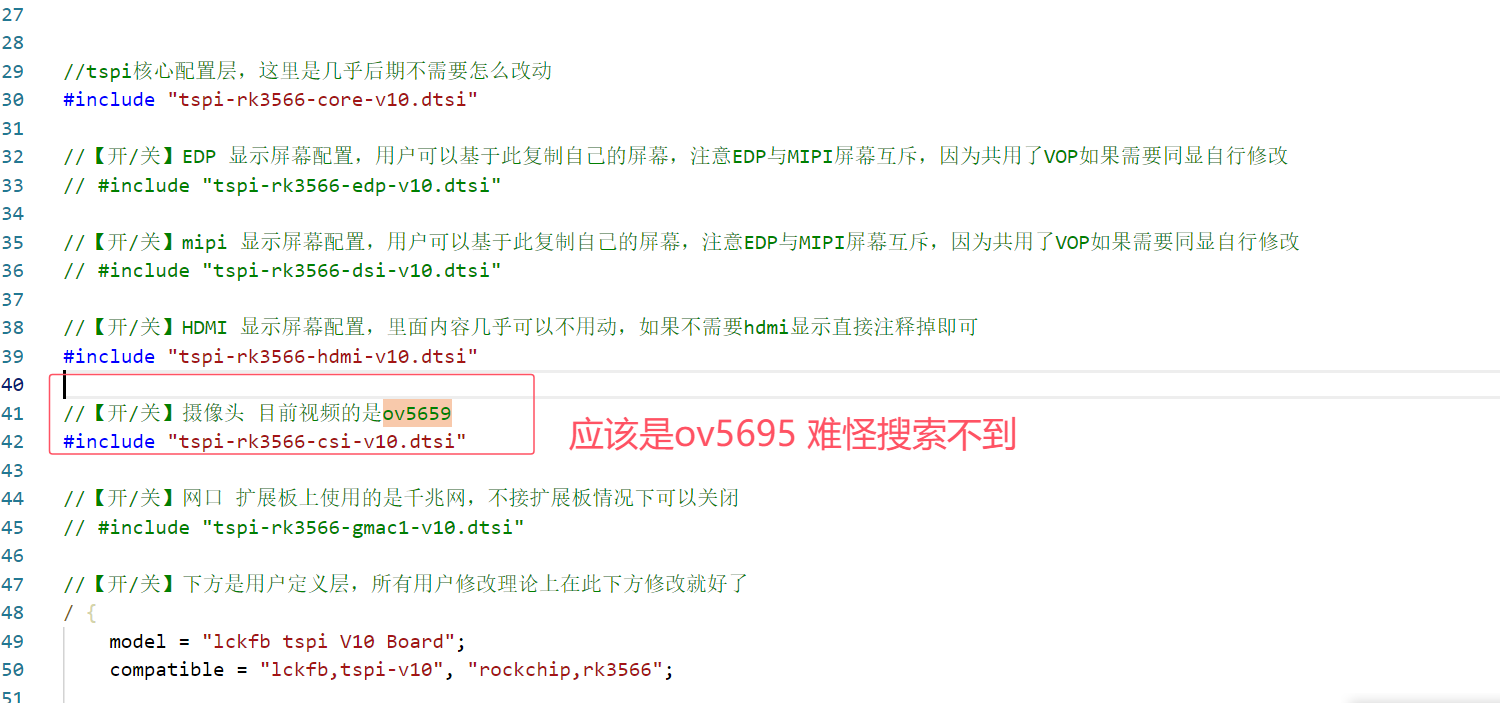

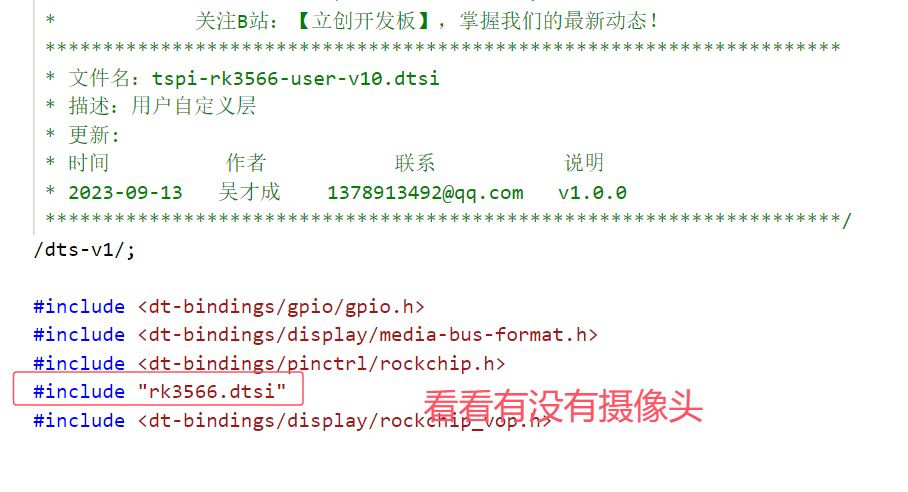

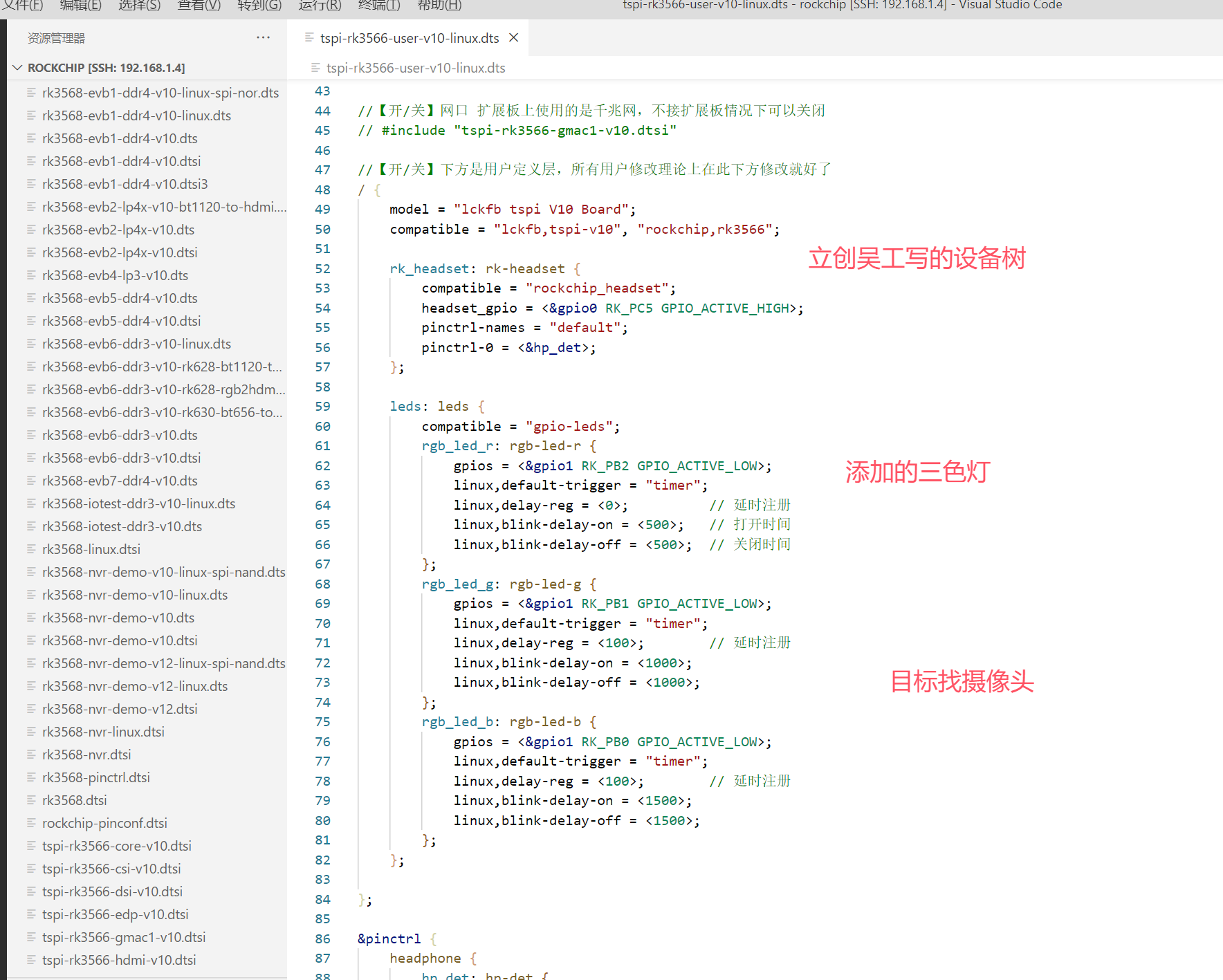

三、实地查找

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述


/**********************************************************************           立创开发板不靠卖板赚钱，以培养中国工程师为己任  *         泰山派软硬件资料与相关扩展板软硬件资料官网全部开源*                      开发板官网：www.lckfb.com            *                     立创论坛：oshwhub.com/forum           *            关注B站：【立创开发板】，掌握我们的最新动态！  ********************************************************************** 文件名：tspi-rk3566-csi-v10* 描述：mipi 摄像头* 更新:* 时间          作者           联系           说明* 2023-09-13   吴才成    1378913492@qq.com   v1.0.0*********************************************************************///phy u序列

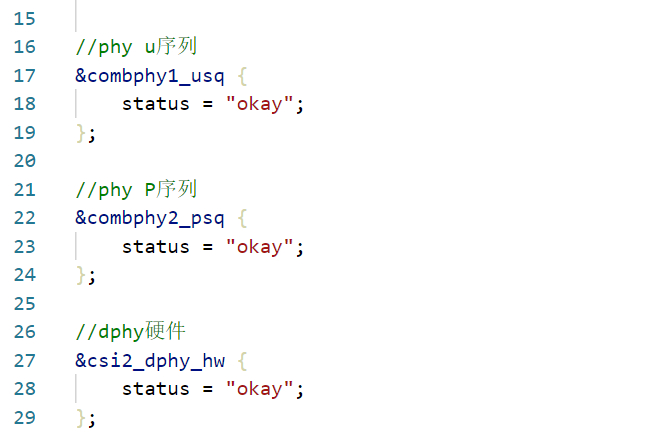

&combphy1_usq {status = "okay";
};//phy P序列
&combphy2_psq {status = "okay";
};//dphy硬件
&csi2_dphy_hw {status = "okay";
};
//摄像头D-PHY接口
&csi2_dphy0 {status = "disabled";/** dphy0 only used for full mode,* full mode and split mode are mutually exclusive*/ports {#address-cells = <1>;#size-cells = <0>;port@0 {reg = <0>;#address-cells = <1>;#size-cells = <0>;dphy0_in: endpoint@1 {reg = <1>;// remote-endpoint = <&gc8034_out>;data-lanes = <1 2 3 4>;};};port@1 {reg = <1>;#address-cells = <1>;#size-cells = <0>;dphy0_out: endpoint@1 {reg = <1>;remote-endpoint = <&isp0_in>;};};};
};//摄像头D-PHY接口
&csi2_dphy1 {status = "okay";/** dphy1 only used for split mode,* can be used  concurrently  with dphy2* full mode and split mode are mutually exclusive*/ports {#address-cells = <1>;#size-cells = <0>;port@0 {reg = <0>;#address-cells = <1>;#size-cells = <0>;dphy1_in: endpoint@1 {reg = <1>;remote-endpoint = <&ov5695_out>;data-lanes = <1 2>;};};port@1 {reg = <1>;#address-cells = <1>;#size-cells = <0>;dphy1_out: endpoint@1 {reg = <1>;remote-endpoint = <&isp0_in>;};};};
};
//摄像头D-PHY接口
&csi2_dphy2 {status = "disabled";/** dphy2 only used for split mode,* can be used  concurrently  with dphy1* full mode and split mode are mutually exclusive*/ports {#address-cells = <1>;#size-cells = <0>;port@0 {reg = <0>;#address-cells = <1>;#size-cells = <0>;dphy2_in: endpoint@1 {reg = <1>;//remote-endpoint = <&gc5025_out>;data-lanes = <1 2>;};};port@1 {reg = <1>;#address-cells = <1>;#size-cells = <0>;dphy2_out: endpoint@1 {reg = <1>;remote-endpoint = <&mipi_csi2_input>;};};};
};&mipi_csi2 {status = "disabled";ports {#address-cells = <1>;#size-cells = <0>;port@0 {reg = <0>;#address-cells = <1>;#size-cells = <0>;mipi_csi2_input: endpoint@1 {reg = <1>;remote-endpoint = <&dphy2_out>;data-lanes = <1 2>;};};port@1 {reg = <1>;#address-cells = <1>;#size-cells = <0>;mipi_csi2_output: endpoint@0 {reg = <0>;remote-endpoint = <&cif_mipi_in>;data-lanes = <1 2>;};};};
};//Rockchip Camera Interface
&rkcif {status = "disabled";
};//dvp接口摄像头
&rkcif_dvp {status = "disabled";port {/* Parallel bus endpoint */dvp_in_bcam: endpoint {// remote-endpoint = <&gc2145_out>;bus-width = <8>;vsync-active = <0>;hsync-active = <1>;};};
};//LVDS接口摄像头
&rkcif_mipi_lvds {status = "disabled";port {cif_mipi_in: endpoint {remote-endpoint = <&mipi_csi2_output>;data-lanes = <1 2>;};};
};//摄像头内存管理
&rkcif_mmu {status = "disabled";
};//硬件图像处理器模块
&rkisp {status = "okay";
};//硬件图像处理器模块内存管理器
&rkisp_mmu {status = "okay";
};//图像处理接口
&rkisp_vir0 {status = "okay";port {#address-cells = <1>;#size-cells = <0>;isp0_in: endpoint@0 {reg = <0>;remote-endpoint = <&dphy1_out>;};};
};&i2c4 {/* i2c4 sda conflict with camera pwdn */status = "okay";ov5695: ov5695@36 {status = "okay";compatible = "ovti,ov5695";reg = <0x36>;clocks = <&cru CLK_CIF_OUT>;clock-names = "xvclk";power-domains = <&power RK3568_PD_VI>;pinctrl-names = "default";pinctrl-0 = <&cif_clk>;reset-gpios = <&gpio4 RK_PB5 GPIO_ACTIVE_LOW>;pwdn-gpios = <&gpio4 RK_PB4 GPIO_ACTIVE_HIGH>;power-gpios = <&gpio0 RK_PB0 GPIO_ACTIVE_HIGH>;rockchip,camera-module-index = <0>;rockchip,camera-module-facing = "back";rockchip,camera-module-name = "TongJu";rockchip,camera-module-lens-name = "CHT842-MD";port {ov5695_out: endpoint {remote-endpoint = <&dphy1_in>;data-lanes = <1 2>;};};};
};

开启关键参数

在这里插入图片描述

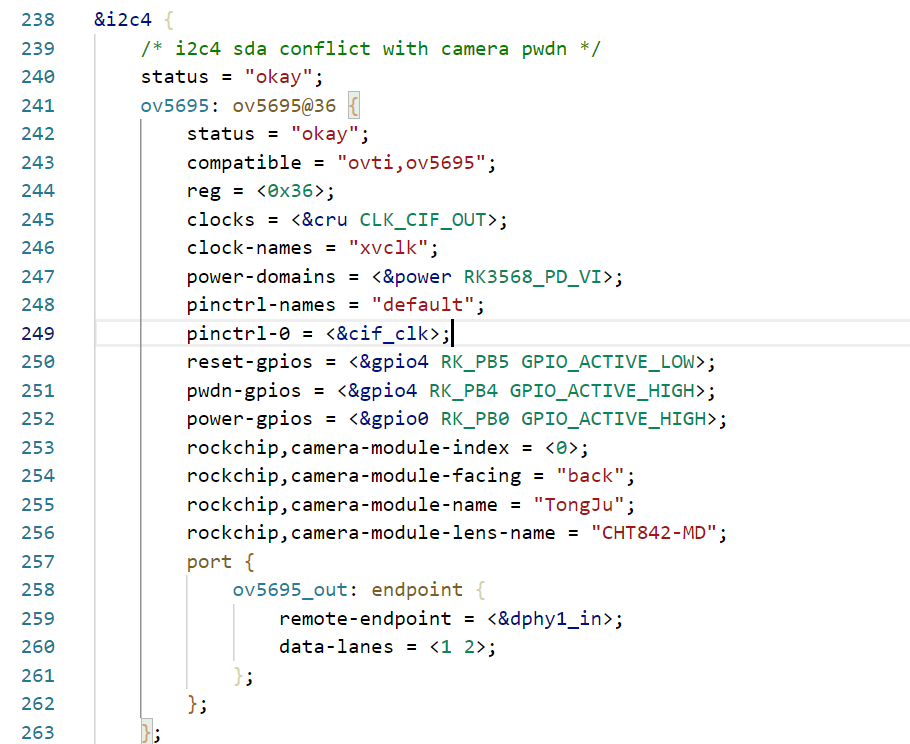

摄像头配置

在这里插入图片描述

2.关键代码解释

这段代码是泰山派（或其他RK3566/RK3568平台开发板）设备树（DTS）中关于I2C4总线和OV5695摄像头的配置片段，用于描述硬件连接关系和工作参数，让内核驱动能正确识别并控制摄像头。以下是逐部分解析：

1. 整体结构

&i2c4 { ... }

&i2c4 表示引用平台中已定义的i2c4控制器节点（I2C是一种串行通信总线，用于连接摄像头、传感器等外设）。这段代码的作用是在i2c4总线上添加OV5695摄像头的具体配置。

2. 关键配置解析

（1）I2C4控制器基础配置
/* i2c4 sda conflict with camera pwdn */
status = "okay";
  • 注释说明：i2c4的SDA信号线与摄像头的PWD（掉电）引脚存在硬件冲突（可能是PCB设计时引脚复用导致，需注意硬件调试时的信号干扰）。
  • status = "okay"：启用i2c4控制器（默认可能为disabled，需手动开启才能使用该总线）。
（2）OV5695摄像头节点
ov5695: ov5695@36 { ... }
  • ov5695: ：为该节点定义一个标签，方便其他节点引用（如后续的MIPI接口关联）。
  • ov5695@36：节点名，ov5695是传感器型号，@36表示该摄像头在I2C总线上的设备地址为0x36（十六进制，I2C设备通过地址区分）。

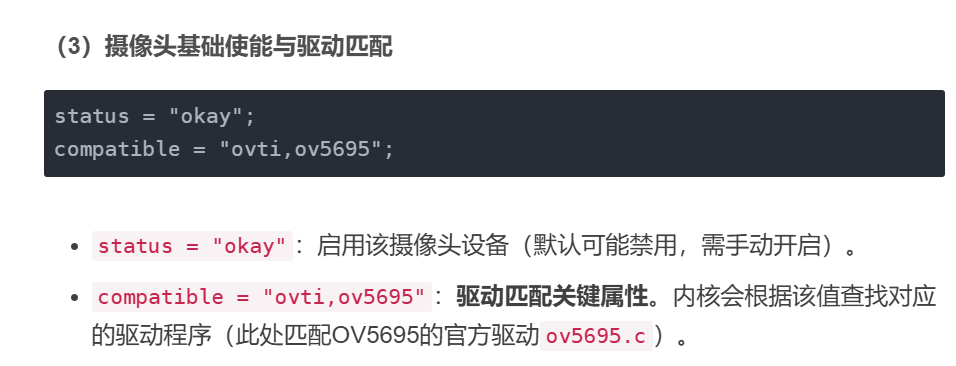

（3）摄像头基础使能与驱动匹配
status = "okay";
compatible = "ovti,ov5695";
  • status = "okay"：启用该摄像头设备（默认可能禁用，需手动开启）。
  • compatible = "ovti,ov5695"：驱动匹配关键属性。内核会根据该值查找对应的驱动程序（此处匹配OV5695的官方驱动ov5695.c）。
（4）地址与时钟配置
reg = <0x36>;
clocks = <&cru CLK_CIF_OUT>;
clock-names = "xvclk";
  • reg = <0x36>：明确该I2C设备的地址（与节点名@36一致，必须匹配硬件设计）。
  • clocks 和 clock-names：配置摄像头的主时钟（XCLK）。
    • &cru 是平台的时钟控制器（Clock and Reset Unit）。
    • CLK_CIF_OUT 是CRU提供的一个时钟源（通常为24MHz/27MHz，需与OV5695的时钟要求匹配）。
    • clock-names = "xvclk" 为该时钟命名，驱动会通过此名称引用时钟。
（5）电源域与引脚控制
power-domains = <&power RK3568_PD_VI>;
pinctrl-names = "default";
pinctrl-0 = <&cif_clk>;
  • power-domains：指定摄像头所属的电源域（RK3568_PD_VI是视频输入相关的电源域）。内核通过电源域管理摄像头的供电（如休眠时断电，工作时上电）。
  • pinctrl-names 和 pinctrl-0：配置引脚复用。
    • pinctrl-names = "default" 表示默认状态下使用的引脚配置。
    • pinctrl-0 = <&cif_clk> 引用名为cif_clk的引脚组（通常定义在pinctrl.dtsi中，包含时钟引脚的复用、电气属性等配置）。
（6）GPIO控制引脚（硬件交互关键）
reset-gpios = <&gpio4 RK_PB5 GPIO_ACTIVE_LOW>;
pwdn-gpios = <&gpio4 RK_PB4 GPIO_ACTIVE_HIGH>;
power-gpios = <&gpio0 RK_PB0 GPIO_ACTIVE_HIGH>;

这三个配置用于通过GPIO引脚控制摄像头的硬件状态（需与硬件原理图完全匹配）：

  • reset-gpios：摄像头复位引脚。
    • &gpio4 RK_PB5：具体引脚（GPIO4组的PB5引脚）。
    • GPIO_ACTIVE_LOW：低电平有效（输出低电平时，摄像头执行复位）。
  • pwdn-gpios：掉电控制引脚（Power Down）。
    • GPIO_ACTIVE_HIGH：高电平有效（输出高电平时，摄像头进入掉电模式）。
  • power-gpios：电源使能引脚（控制摄像头的供电开关）。
    • GPIO_ACTIVE_HIGH：高电平有效（输出高电平时，为摄像头供电）。
（7）Rockchip平台扩展属性（元信息）
rockchip,camera-module-index = <0>;
rockchip,camera-module-facing = "back";
rockchip,camera-module-name = "TongJu";
rockchip,camera-module-lens-name = "CHT842-MD";

这些是Rockchip平台特有的扩展属性，用于标识摄像头模块的元信息（供上层应用或框架使用）：

  • index = <0>：摄像头索引（多摄像头时用于区分，如0=主摄像头，1=副摄像头）。
  • facing = "back"：摄像头朝向（back=后置，front=前置）。
  • module-name 和 lens-name：摄像头模组厂商（TongJu）和镜头型号（CHT842-MD）。
（8）MIPI数据传输端点（图像数据通路）
port {ov5695_out: endpoint {remote-endpoint = <&dphy1_in>;data-lanes = <1 2>;};
};

这部分定义了摄像头的数据输出端点，用于连接MIPI CSI-2接口（摄像头输出图像数据的高速通路）：

  • port：设备的端口（用于连接其他外设的端口）。
  • ov5695_out: endpoint：摄像头的输出端点（标签为ov5695_out）。
  • remote-endpoint = <&dphy1_in>：指定数据流向——连接到dphy1_in端点（即RK3566的MIPI DPHY1控制器的输入端点）。
  • data-lanes = <1 2>：使用2条MIPI数据通道（Lane 1和Lane 2），符合OV5695的2 Lane配置（最大支持2路数据传输）。

总结

这段配置的核心作用是：通过I2C4总线注册OV5695摄像头，定义其硬件连接（GPIO控制引脚、时钟、电源），并关联MIPI数据传输通路，使内核驱动能正确初始化摄像头并接收图像数据。

实际调试时需注意：

  • I2C地址（0x36）是否与硬件一致（可通过i2cdetect -y 4扫描验证）。
  • GPIO引脚（如reset、pwdn）是否与原理图匹配（错误会导致摄像头无法复位或上电）。
  • MIPI通道数（2 Lane）是否与DPHY控制器配置一致（否则会出现图像花屏或无数据）。
  • 注释中提到的“I2C4 SDA与摄像头PWD冲突”需在硬件设计或驱动中规避（如添加隔离电路或调整引脚复用）。

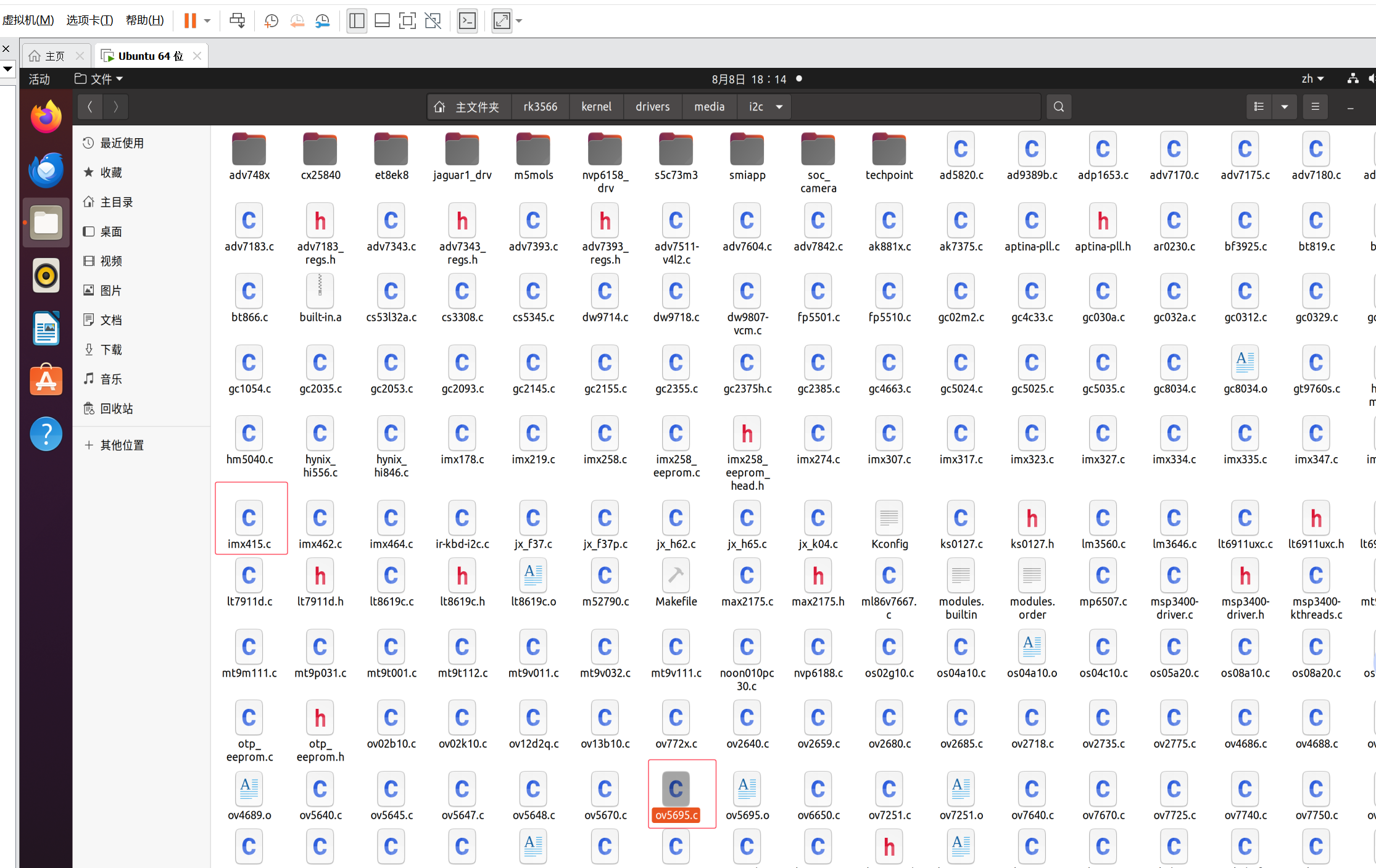

/home/gan/rk3566/kernel/drivers/media/i2c

在这里插入图片描述

看到 IMX 415
在这里插入图片描述

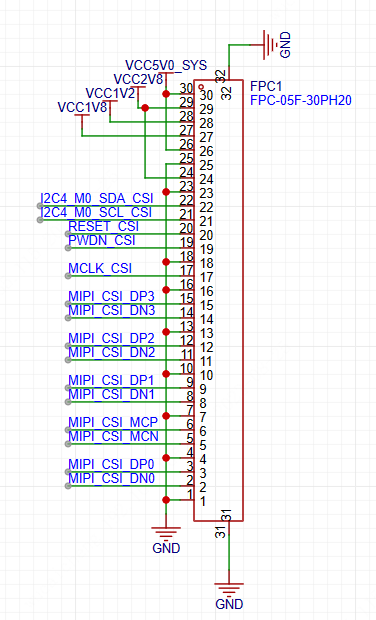

四、实际摄像头引脚

在这里插入图片描述
在这里插入图片描述

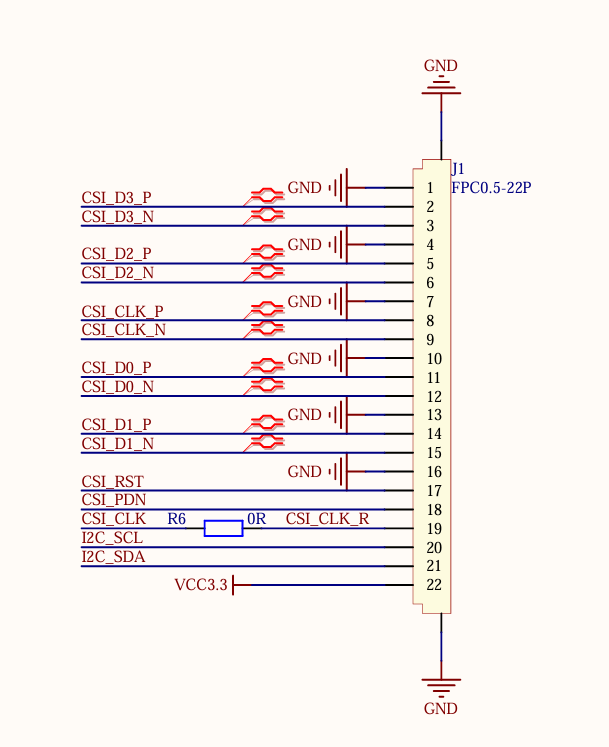

对比正点原子的摄像头引脚

CSI 数据线
D0-D3:P
D0-D3:N
CSI 数据时钟线
CLK-P
CLK-N
CSI 复位引脚
RST
CSI 电源管理引脚
PDN
CSI 驱动时钟
CSI-CLK
摄像头配置引脚
iic4 SCL
iic4 SDA

总结

学习使人快乐！
音乐使人愉悦！
日积月累使人充实和自信！

为移植IMX415 做准备
