流程图使用规范

一、标准元素

元素样式	元素名称	元素介绍
	开始/结束	椭圆/圆角矩形
	节点	长方形，任何一个状态、操作都是节点 行动方案、工作环节等使用
	判定	菱形，问题判断环节，产生不同处理结果
	子流程	讲有逻辑关系的一部分流程集合成子流程 方便主流程频繁使用
	输入/输出	平行四边形
	连接线	箭头表示工作方向

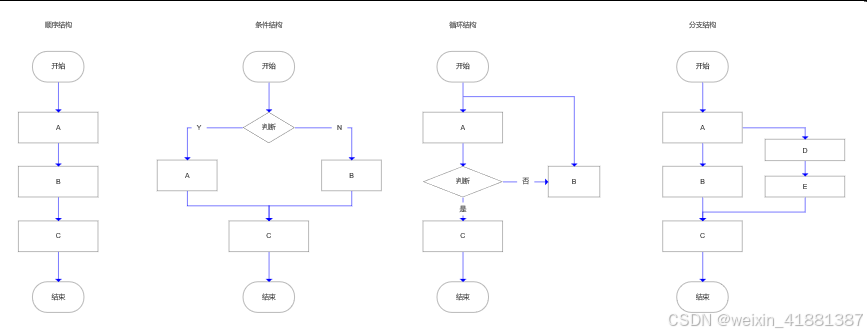

二、四大基本结构

三、一些规则

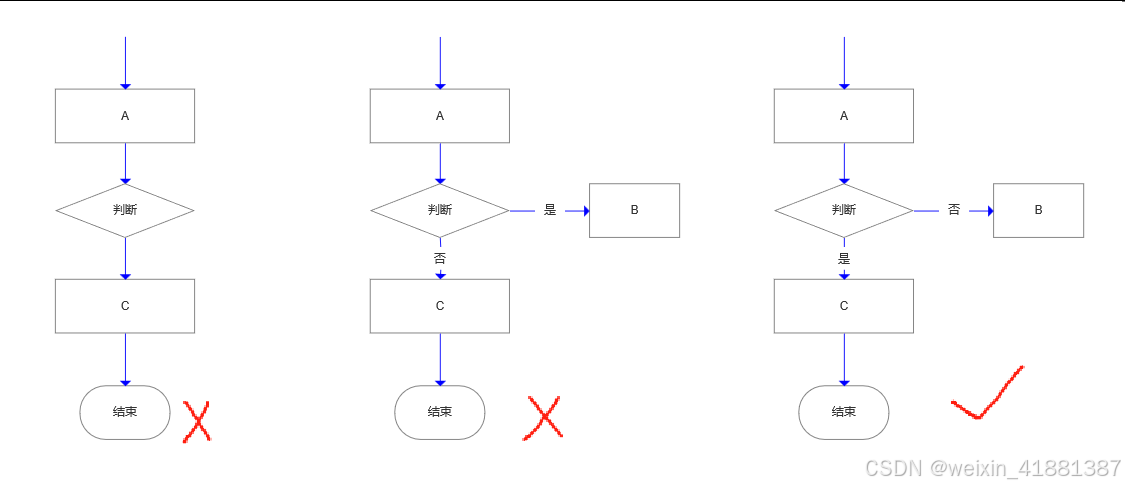

1.   判断逻辑：有“是和否”两种结果，一般上下用是，左右用否

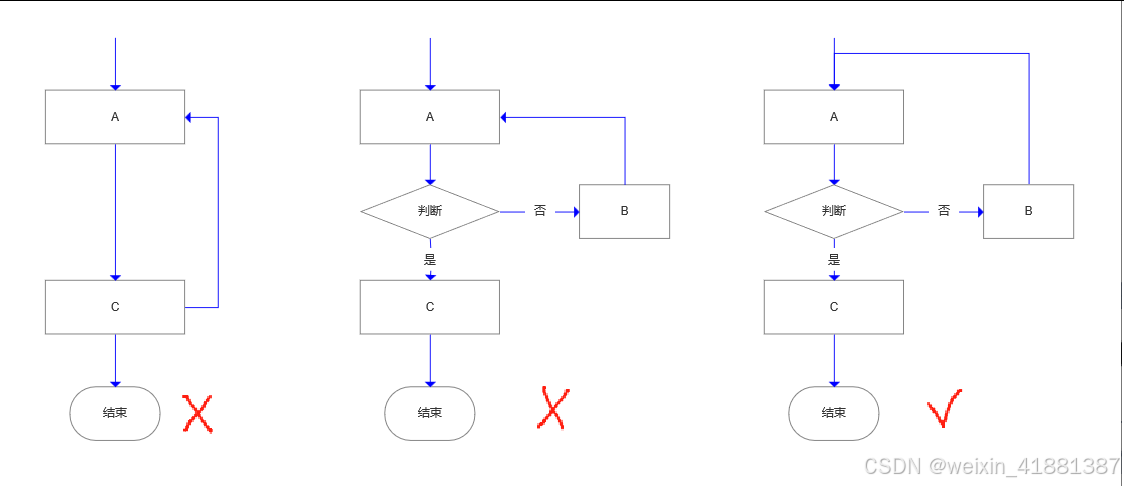

2.   箭头不能回调，所有执行不能回退前一步。

      如果有需要，可以添加适当判断，然后重新调用某一步。合理的方式如下：

3.   同一流程图内，符号大小保持一致，连接线不能交叉，不能无故弯曲

4.   单一入口，单一出口。同一路径的指示箭头只有一个

5.   美观度：  元素大小一致，上下左右对齐，疏密得当；   元素着色
