浏览器渲染与GPU进程通信图解

news 2025/8/8 5:02:46

在这里插入图片描述

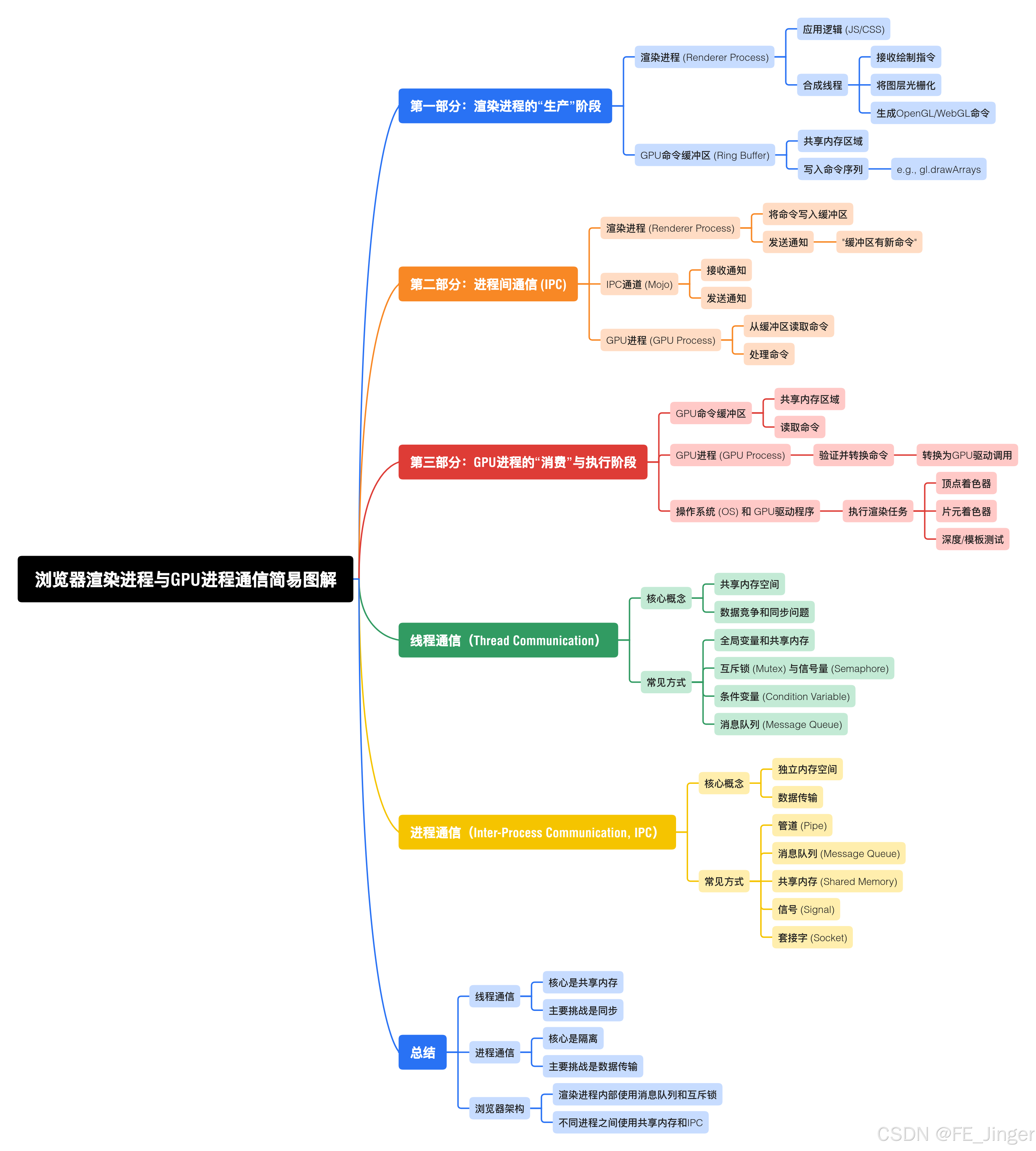

浏览器渲染进程与GPU进程通信简易图解

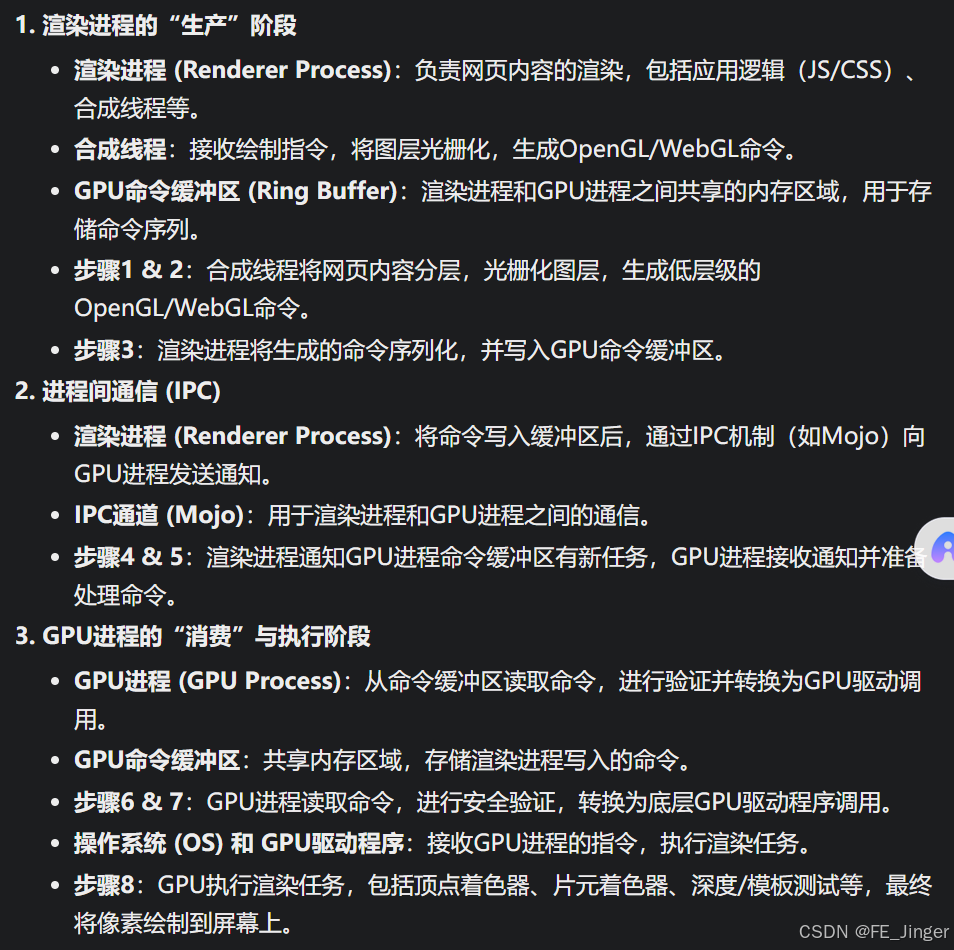

第一部分：渲染进程的“生产”阶段

+---------------------------+       +---------------------+
| 渲染进程 (Renderer Process) |       |  GPU命令缓冲区 (Ring Buffer) |
+---------------------------+       +---------------------+
|                           |       |  共享内存区域         |
| 1. 应用逻辑 (JS/CSS)    |       |  (Shared Memory)    |
|                           |       |                     |
| 2. 合成线程             |       +---------------------+
|    - 接收绘制指令        |              ^
|    - 将图层光栅化        |              |
|      (生成OpenGL/WebGL命令)|              |
|                           |              |  3. 写入命令序列
|    ---------------------> |              |  (e.g., gl.drawArrays)
|                           |              v
+---------------------------+     +---------------------+|  命令缓冲区 (已写入)  ||---------------------|| [ 命令1 ]            || [ 命令2 ]            || [ ...   ]            || [ 命令N ]            |+---------------------+

步骤1 & 2： 在渲染进程内部，合成线程将网页内容分层，并将每个图层中的绘制指令（来自于渲染主线程）光栅化。这个光栅化过程就是将高层级的绘制指令转换为低层级的OpenGL/WebGL命令。
步骤3： 渲染进程将这些生成的命令序列化，并写入GPU命令缓冲区。这个缓冲区是渲染进程和GPU进程之间共享的一块内存区域，起到了图中“环形缓冲区”的作用。

第二部分：进程间通信 (IPC)

+---------------------------+           +-------------------+
| 渲染进程 (Renderer Process) |           |  IPC通道 (Mojo)     |
+---------------------------+           +-------------------+
|                           |                |  4. 发送通知     |
| 3. 将命令写入缓冲区       |                |     "缓冲区有新命令" |
|                           |                |                   |
| -------------------------> | ---------->   |                   |
|                           |                |                   |
+---------------------------+                +-------------------+|v
+---------------------------+           +-------------------+
|  GPU进程 (GPU Process)    |           |  IPC通道 (Mojo)     |
+---------------------------+           +-------------------+
|                           | <---------- |  5. 接收通知     |
| 6. 从缓冲区读取命令       |             |                   |
|                           |             |                   |
| ...                       |             |                   |
+---------------------------+           +-------------------+

步骤4 & 5： 一旦渲染进程将命令写入缓冲区，它会通过IPC机制（如Mojo）向GPU进程发送一个通知，告诉它：“嘿，命令缓冲区里有新任务了！”。GPU进程收到这个通知后，就知道需要去处理缓冲区里的命令了。

第三部分：GPU进程的“消费”与执行阶段

+---------------------+           +------------------------+
|  GPU命令缓冲区      |           |  GPU进程 (GPU Process)  |
+---------------------+           +------------------------+
|  共享内存区域         |           |                        |
|  (Shared Memory)    |           | 6. 从缓冲区读取命令    |
|---------------------|           |                        |
| [ 命令1 ]            |<----------|                        |
| [ 命令2 ]            |<----------| 7. 验证并转换为         |
| [ ...   ]            |<----------|    GPU驱动调用        |
| [ 命令N ]            |<----------|                        |
|                     |           |                        |
+---------------------+           +------------------------+|v
+--------------------------------------+
|  操作系统 (OS) 和 GPU驱动程序        |
+--------------------------------------+
|                                      |
| 8. GPU执行渲染任务                     |
|    - 顶点着色器                          |
|    - 片元着色器                          |
|    - 深度/模板测试等                     |
|                                      |
+--------------------------------------+

步骤6 & 7： GPU进程从命令缓冲区中读取命令，并进行必要的安全验证。验证通过后，它会将这些命令转换为底层的GPU驱动程序调用，并提交给操作系统。
步骤8： 最终，操作系统将这些指令传递给GPU硬件，由GPU完成图中描绘的完整的渲染管线，将像素绘制到屏幕上。

这个图解清晰地展示了渲染进程和GPU进程如何通过共享内存（命令缓冲区）和异步IPC协同工作，实现了安全、高效的图形渲染。这正是图中“进程总线（环形缓冲区）”概念在浏览器架构中的实际应用。

在深入浏览器实现之前，我们先对线程通信与进程通信的基本概念和常见方式进行一个全面的梳理。理解这些基础知识，才能更好地把握浏览器中的具体应用。

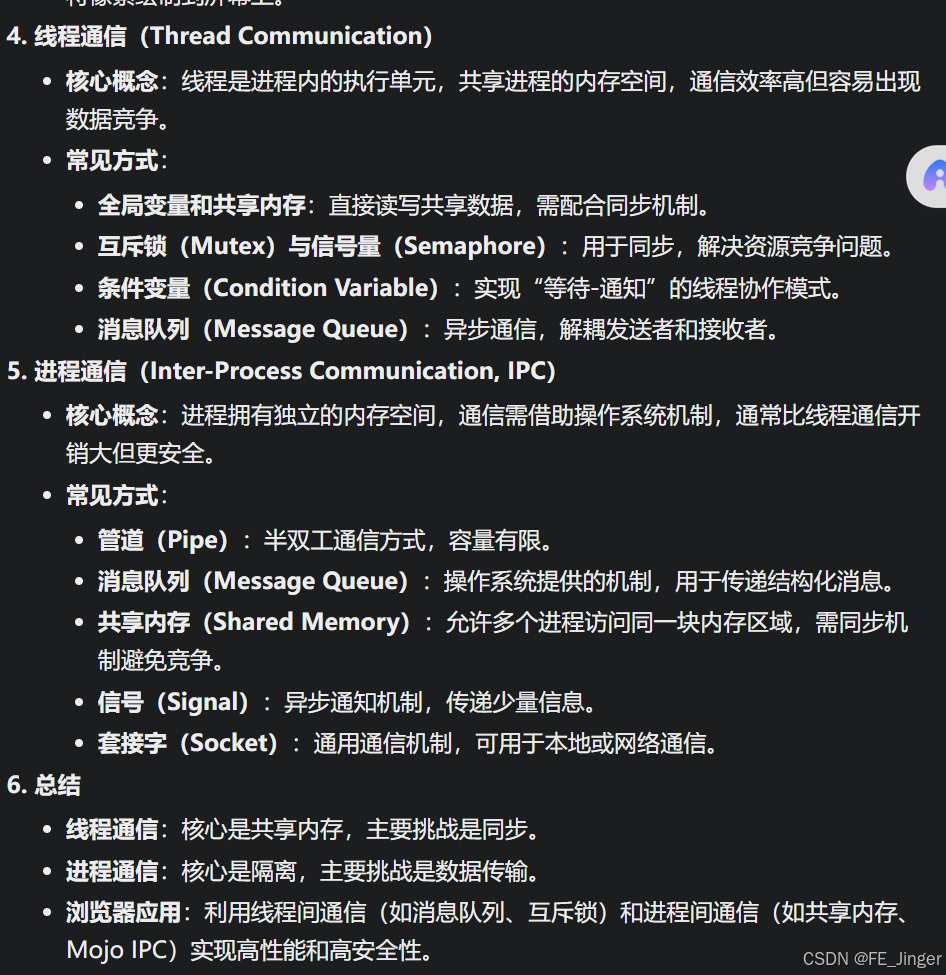

一、线程通信（Thread Communication）

核心概念： 线程是进程内的一个执行单元。同一进程内的所有线程共享进程的内存空间，包括代码段、数据段、堆等。因此，线程通信的效率通常比进程通信高，但也更容易出现数据竞争和同步问题。

常见方式：

全局变量和共享内存（Global Variables & Shared Memory）：
- 方式： 这是最直接、最简单的方式。一个线程写入数据到全局变量或共享内存，另一个线程直接读取。
- 特点： 速度快。但必须配合同步机制（如互斥锁、信号量）使用，否则会引发数据竞争（race condition），导致不可预测的结果。
- 浏览器实现示例： 浏览器渲染主线程中的JavaScript引擎，可能会通过全局变量或共享数据结构与负责垃圾回收的线程进行通信（尽管这通常由内部复杂的机制管理，而不是直接的全局变量）。
互斥锁（Mutex）与信号量（Semaphore）：
- 方式： 互斥锁是一种独占锁，任何时候只有一个线程可以拥有它。信号量则是一个计数器，可以允许多个线程同时访问共享资源，但有数量限制。
- 特点： 主要用于同步，解决共享资源访问的竞争问题。
- 浏览器实现示例：
  - 互斥锁： 渲染主线程在访问DOM树时，可能会使用互斥锁来确保只有一个线程在修改DOM，防止多个线程同时操作导致DOM损坏。
  - 信号量： 当浏览器需要从网络下载多个资源（如图片、CSS文件）时，可能会使用信号量来限制同时进行的下载线程数量，以避免网络拥塞和资源耗尽。
条件变量（Condition Variable）：
- 方式： 允许线程在某个条件不满足时进入休眠状态，直到另一个线程改变了这个条件并唤醒它。
- 特点： 配合互斥锁使用，用于实现“等待-通知”的线程协作模式。
- 浏览器实现示例： 在浏览器的事件循环中，如果一个线程（如用户输入处理线程）需要等待渲染线程完成某个任务（如DOM更新）后才能继续，它可以使用条件变量进行等待，直到渲染线程完成任务并唤醒它。
消息队列（Message Queue）：
- 方式： 一个线程将数据封装成消息并放入队列，另一个线程从队列中取出消息进行处理。
- 特点： 实现了异步通信，解耦了发送者和接收者。
- 浏览器实现示例： 浏览器渲染主线程中的**事件循环（Event Loop）**就是一个典型的消息队列。它会从各种来源（如用户输入、网络回调、定时器）收集任务，并将其放入一个队列中，然后逐个执行。

二、进程通信（Inter-Process Communication, IPC）

核心概念： 进程拥有独立的内存空间，彼此之间是隔离的。因此，进程通信需要借助操作系统提供的特定机制来实现，通常比线程通信开销更大，但也更安全。

常见方式：

管道（Pipe）：
- 方式： 管道是一种半双工的通信方式，数据流只能从一端流向另一端。有名管道（FIFO）可以在不相关的进程间通信，无名管道只能用于父子进程。
- 特点： 简单，但容量有限，且通常是面向字节流的。
- 浏览器实现示例： 现代浏览器通常不使用原始的管道，但在某些底层模块（如与外部插件通信）中，其通信机制可能借鉴了管道的思想。
消息队列（Message Queue）：
- 方式： 与线程消息队列类似，但它是操作系统提供的机制，用于在进程间传递结构化的消息。
- 特点： 实现了异步通信，解耦了进程，但需要操作系统支持。
- 浏览器实现示例： 浏览器的**IPC机制（如Chromium的Mojo）**在概念上可以看作是一个高级的消息队列。渲染进程和浏览器主进程之间通过Mojo通道发送和接收结构化的消息，如“加载新页面”或“DOM元素大小改变”。
共享内存（Shared Memory）：
- 方式： 操作系统划分出一块特殊的内存区域，允许多个进程访问。
- 特点： 这是最快的IPC方式，因为数据无需在进程间复制。但同样需要使用同步机制（如信号量或互斥锁）来避免竞争。
- 浏览器实现示例： 这就是前面图解中渲染进程和GPU进程通信的核心方式。渲染进程将生成的GPU命令写入共享内存，GPU进程直接读取，避免了昂贵的数据复制，实现了高性能。
信号（Signal）：
- 方式： 一种异步的通知机制，一个进程可以向另一个进程发送信号。
- 特点： 只能传递少量信息（通常只有信号类型），主要用于通知事件。
- 浏览器实现示例： 当一个渲染进程崩溃时，操作系统会向其发送SIGSEGV等信号。浏览器主进程可以捕获这个信号，并作出相应处理，如显示“页面崩溃啦”的提示。
套接字（Socket）：
- 方式： 一种更通用的通信机制，既可用于同一台机器上的进程通信，也可用于网络上的不同机器。
- 特点： 功能强大，但配置复杂。
- 浏览器实现示例： 浏览器渲染进程中的网络模块，就是通过TCP/IP套接字与远程服务器进行通信，从而下载网页资源。
