三轴云台之机械结构篇

     三轴云台的机械结构以三个互相垂直的旋转轴（俯仰轴、横滚轴、航向轴）为核心，通过精密的机械框架、电机驱动和传感器协同，实现相机在三维空间中的稳定运动。

一、核心框架结构

三轴垂直布局

俯仰轴（Pitch）：控制相机的上下倾斜（抬头/低头），通常位于内框，直接承载相机负载。

横滚轴（Roll）：控制相机的左右倾斜（侧翻），位于中框，与俯仰轴垂直连接。

航向轴（Yaw）：控制相机的水平旋转（左右转头），位于外框，与横滚轴垂直连接，并最终与载体（如无人机、手柄）固连。

空间关系：三轴在物理上互相垂直，形成三维坐标系，确保相机可在任意方向独立运动且互不干扰。

框架材料

采用高强度铝合金或碳纤维复合材料，兼顾轻量化与刚性，减少振动传递并提升动态响应速度。例如，碳纤维框架通过拓扑优化可减重30%，同时动态响应提升25%。

减震设计

在云台与载体间加入软胶减震球、磁悬浮或空气弹簧，隔离高频振动（如无人机电机震动），避免机械共振。例如，大疆云台通过减震球将机身震动传递减少90%以上。

二、电机驱动系统

无刷直流电机（BLDC）

每个轴配备独立的高扭矩、低噪音无刷电机，支持毫秒级响应，满足快速姿态调整需求。

编码器集成：电机内置磁编码器或光电编码器，实时反馈转角（精度达0.01°），形成“电流环-速度环-位置环”三闭环控制，确保转角与目标位置严格同步。

传动设计

采用扇形齿轮或直驱传动，减少齿轮间隙误差，提升传动精度。例如，大疆禅思Z30通过精密齿轮传动将抖动控制在0.01°以内。

电机布局

俯仰轴电机：直接与运载体（相机）固连，承载主要负载。

横滚轴电机：通过机械结构与俯仰轴连接，驱动中框旋转。

航向轴电机：通过机械结构与横滚轴连接，驱动外框旋转，并最终与载体固定。

三、传感器系统

惯性测量单元（IMU）

集成三轴陀螺仪（精度±0.02°/s）和三轴加速度计（精度±0.0005g），实时监测云台的角速度和加速度，为姿态解算提供基础数据。

磁力计

提供航向角参考，辅助航向轴稳定，尤其在复杂电磁环境下需通过校准和滤波处理提升抗干扰能力。

传感器融合

通过卡尔曼滤波或互补滤波算法融合陀螺仪、加速度计和磁力计数据，消除单一传感器噪声，提升姿态检测精度和鲁棒性。

四、平衡与配重系统

重心匹配

通过调整相机安装位置或使用配重块，使相机重心与云台旋转中心重合，减少电机驱动负担，提升稳定性和响应速度。例如，手持云台将相机置于三轴电机结构的重心位置，便于控制。

动态平衡

在快速运动中（如无人机急转弯），云台通过解耦设计确保各轴独立响应：航向轴优先调整方向，俯仰轴同步补偿倾斜，横滚轴保持画面水平。

五、典型应用场景

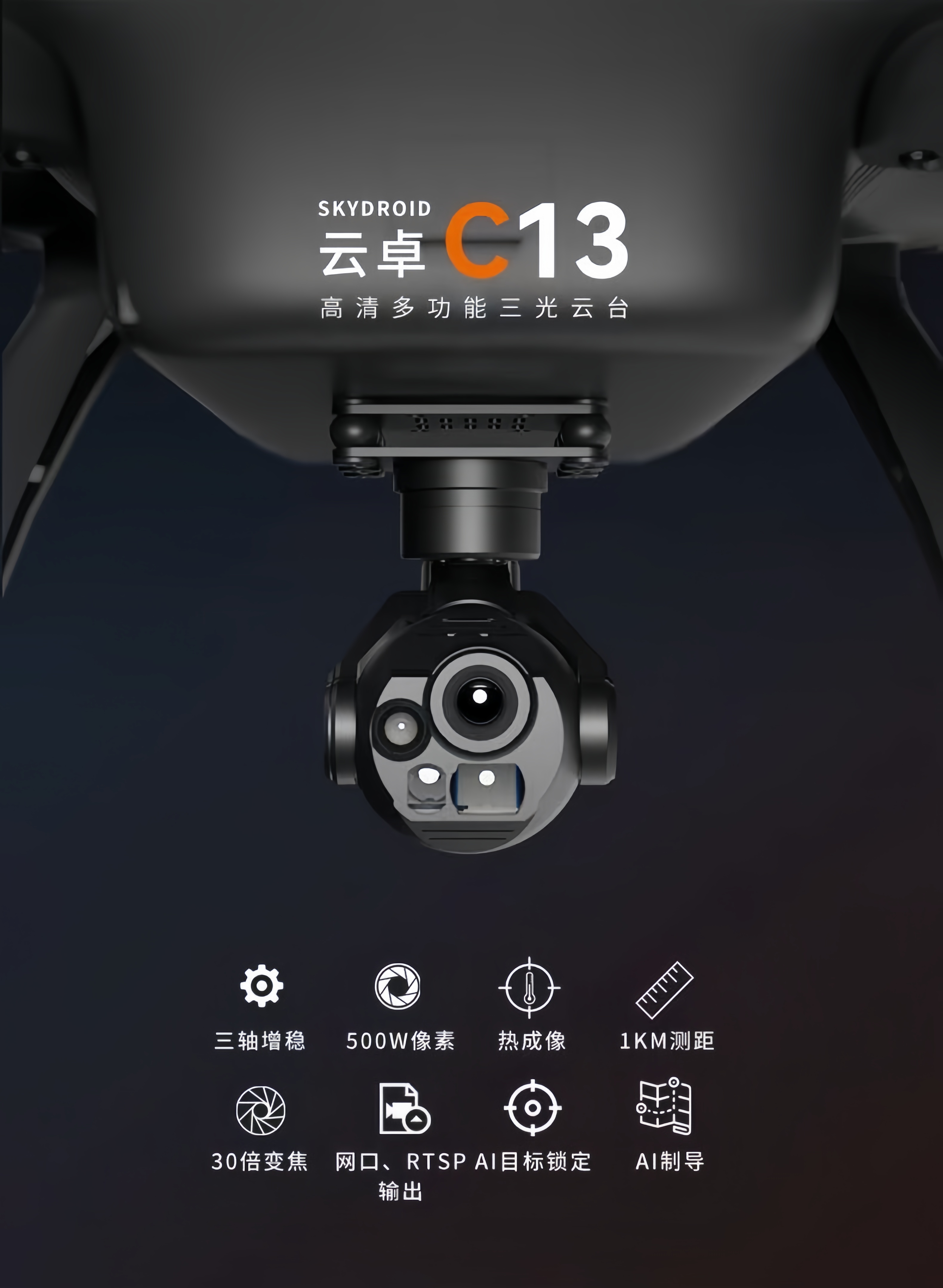

无人机航拍

三轴云台抵消飞行中的横滚、俯仰和偏航震动，实现4K/60fps高清视频的稳定拍摄。

手持摄影

手持三轴云台通过电机反向补偿手持抖动，支持长曝光夜景拍摄（如曝光时间＞1秒）和运动跟拍。

虚拟现实（VR）

在VR设备中，三轴云台稳定头部追踪传感器，减少延迟（＜10ms），提升沉浸感。
