SG105 Pro 网管交换机的3种VLAN配置

原理可参考计算机网络-自顶向下方法第七版6.4.4虚拟局域网

配置参考【水星】交换机port VLAN 设置方法 - 服务支持 - 水星网络官方网站

【水星】交换机802.1Q VLAN配置方法 - 服务支持 - 水星网络官方网站

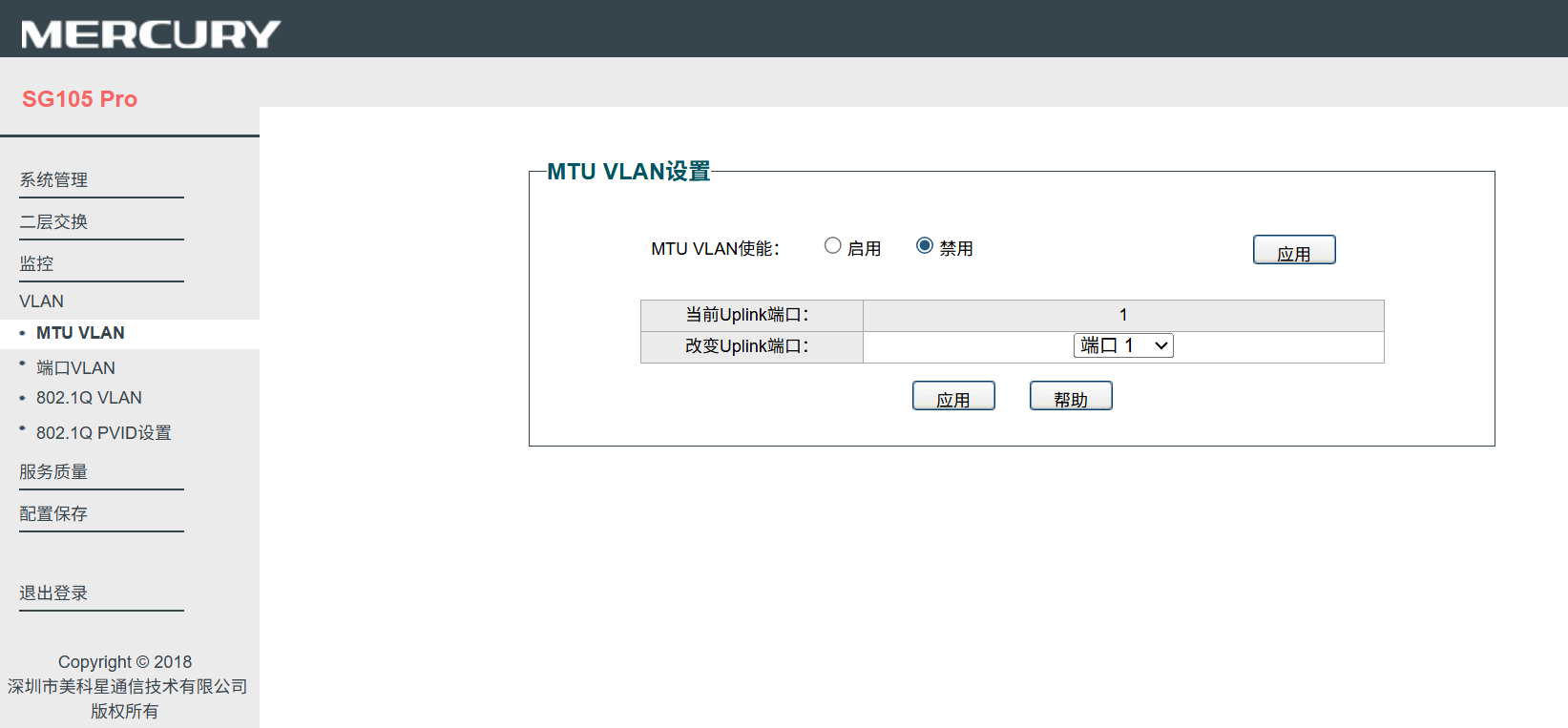

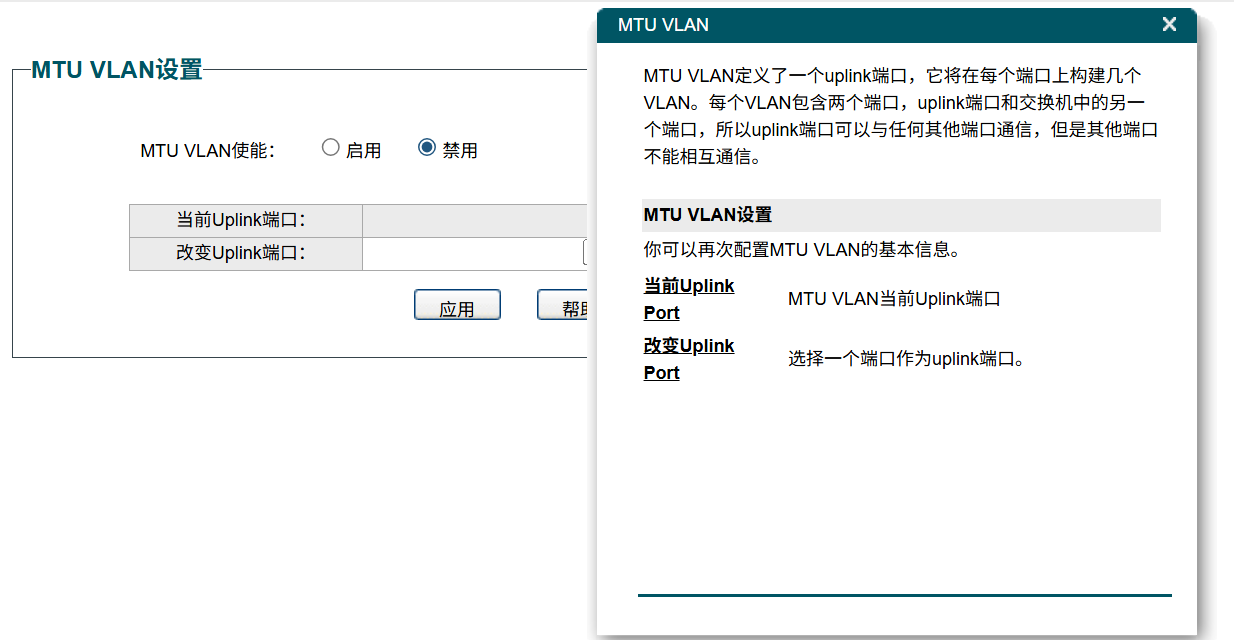

MTU VLAN

设置1个Uplink端口，可与其他端口通信，但其他端口之间互相隔离

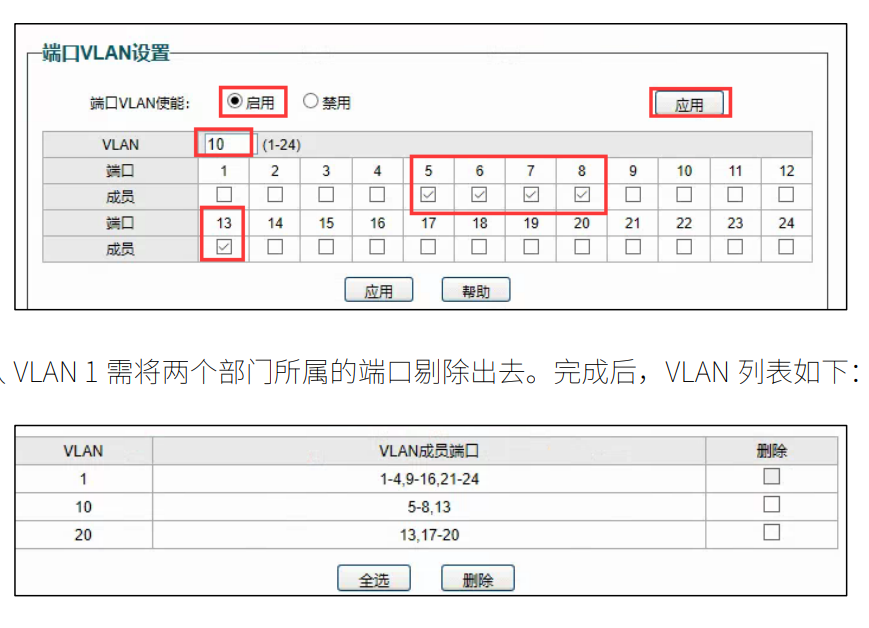

端口VLAN

Port VLAN 是基于端口的 VLAN，处于同一 VLAN 的端口之间才能相互通信，可以有效 地屏蔽广播风暴，并提高网络的安全性。基于端口的 VLAN 具有实现简单，易于管理的 优点。Port VLAN 一般适用在同一个交换机下的 VLAN 划分，若是跨交换机的 VLAN 划 分则需使用 802.1Q VLAN。

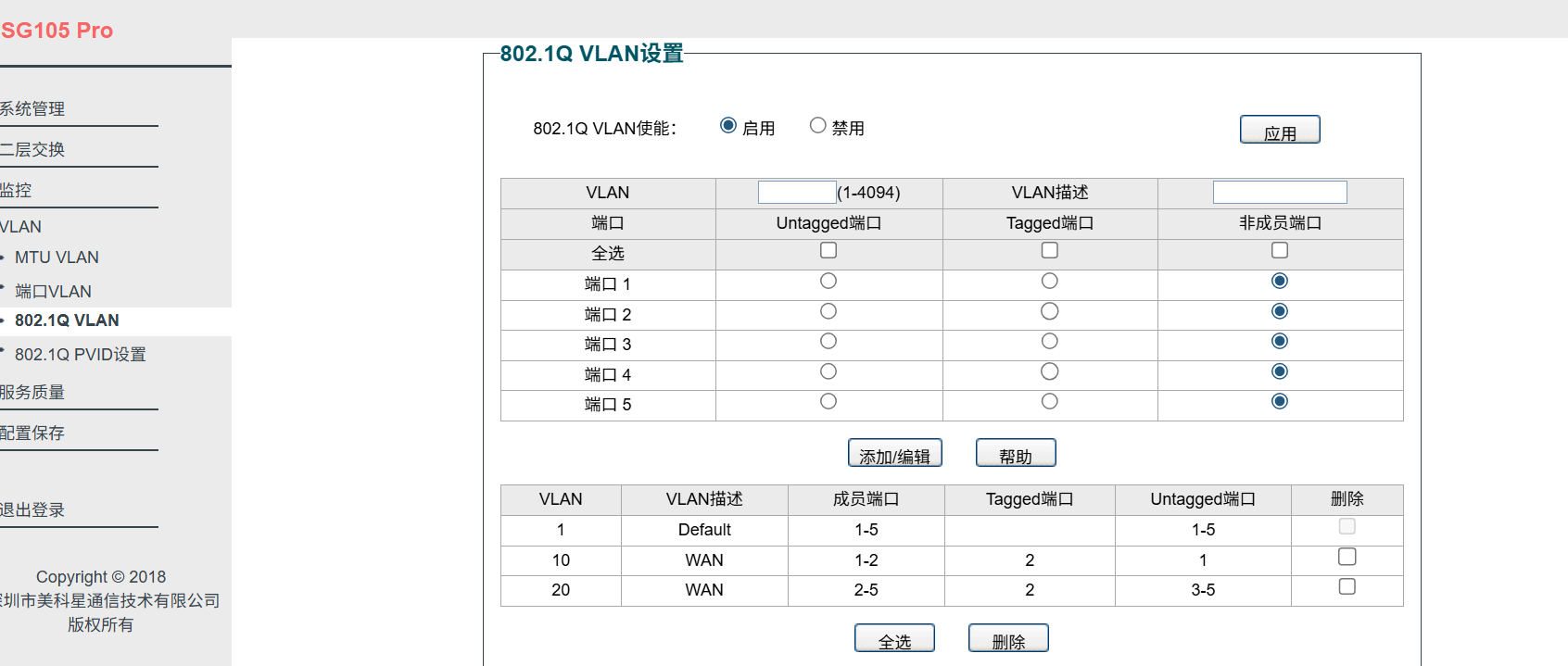

802.1Q VLAN

如果在跨交换机实现多个局域网时，应该用该方案。有时两个交换机之间只有一条网线时可能必须要用该方案，原理是1条网线可以传输多个局域网的数据。为了在一个端口上区分不同的局域网，这就需要对以太网帧扩展，增加tag标记（802.1Q）

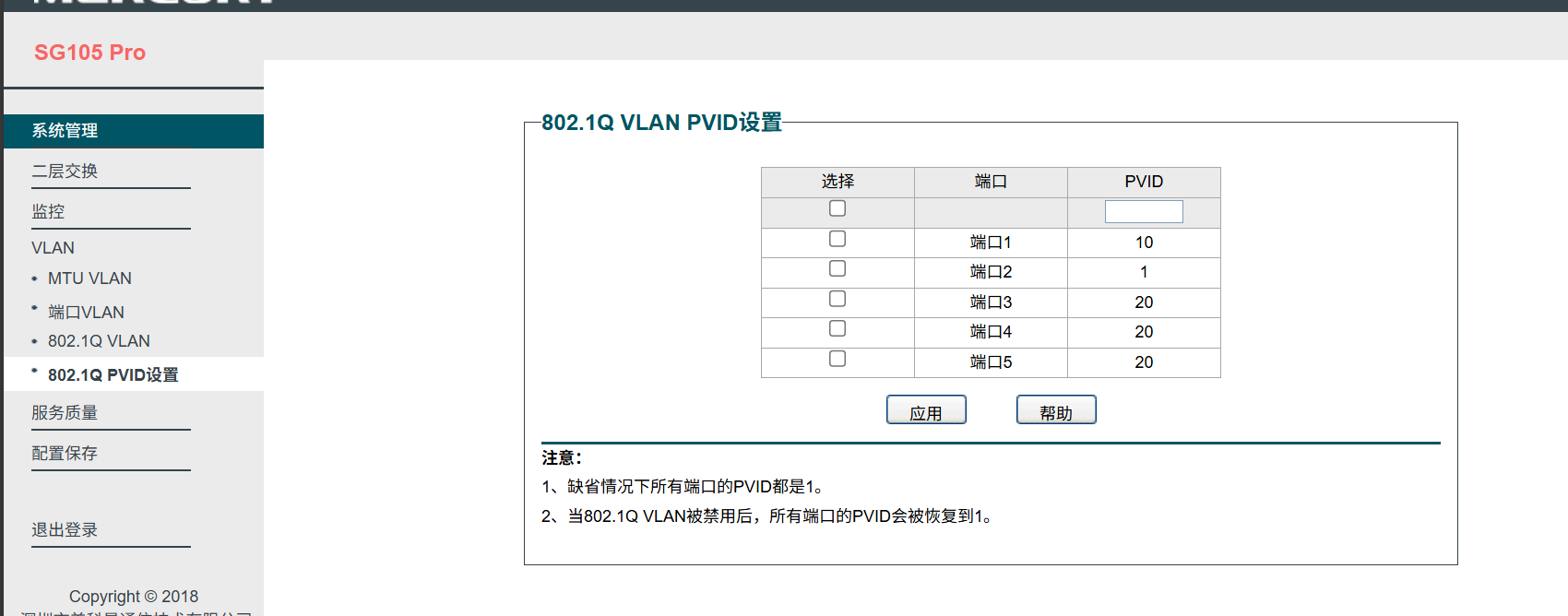

外部的包进入时会被打上PVID设置的默认tag，在内部VLAN之间传输的包都带tag，这些线路称为trunk，离开VLAN时会被去掉标签。这里VLAN内部的端口是Tagged端口（输入输出的包都带tag），与外部连接的端口是Untagged端口（输入输出的包都不带tag）
