从开发到售后：Q-Tester基于ODX标准的统一诊断平台

Q-Tester.Expert是一个基于ODX（ASAM MCD-2D/ISO 22901-1）国际标准的工程诊断仪。通过该诊断仪，可实现与ECU控制器之间的数据交互。

这一基于ODX国际标准的解决方案，其优势在于：①数据同源性，ODX数据库不仅可在开发部门内部使用，还可在加密后提供给生产和售后部门，确保整个诊断工具链的数据来源一致；②统一标准，采用国际标准的数据格式和定义，使不同部门之间的数据交互更加顺畅和标准化；③低维护成本，对于已开发的车型或平台，无需频繁更新软件，而对于一些新车和新平台的支持，通过升级ODX数据库即可实现。可见，与维护软件相比，维护ODX数据库的工作量要小很多，同时还避免了与供应商频繁交互的时间成本，并降低了软件开发的资金投入。

目前，Q-Tester功能扩展到了生产、售后，我们还对其界面和功能进行了优化，从而为用户带来更好的体验。

一、Q-Tester有两种版本可供选择

| Q-Tester.Workshop：

适合生产或售后使用，操作较为简单。

| Q-Tester.Expert：

适用于控制器的开发阶段，需具备一定的诊断开发经验。

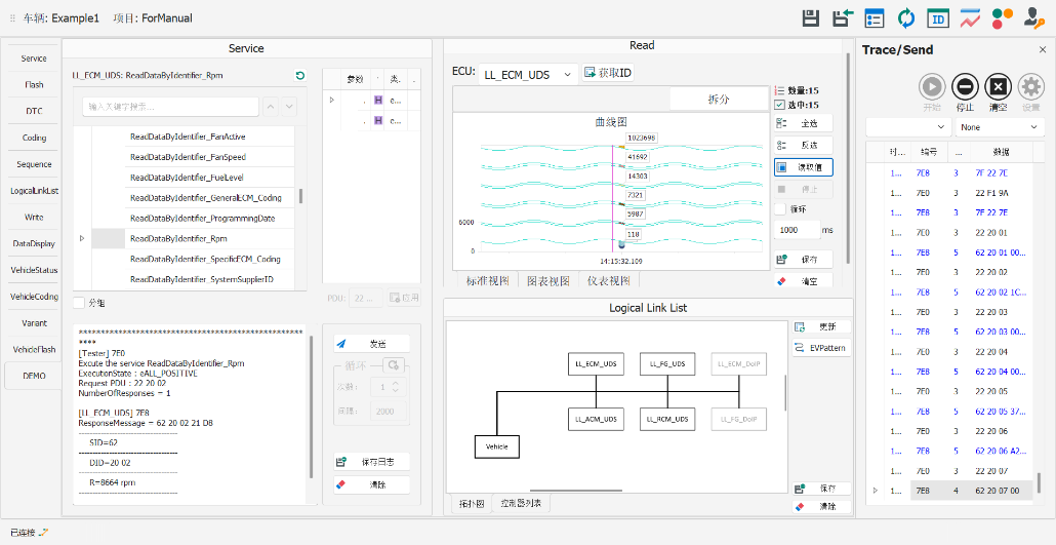

二、Q-Tester.Expert功能模块

Q-Tester.Expert的功能包含两个部分：ECU诊断模块；整车诊断模块。

| ECU诊断功能：

• Service

• DTC

• Data Display

• Write

• Soft Key

• Flash

• Coding

• Scope

• OEM Specific

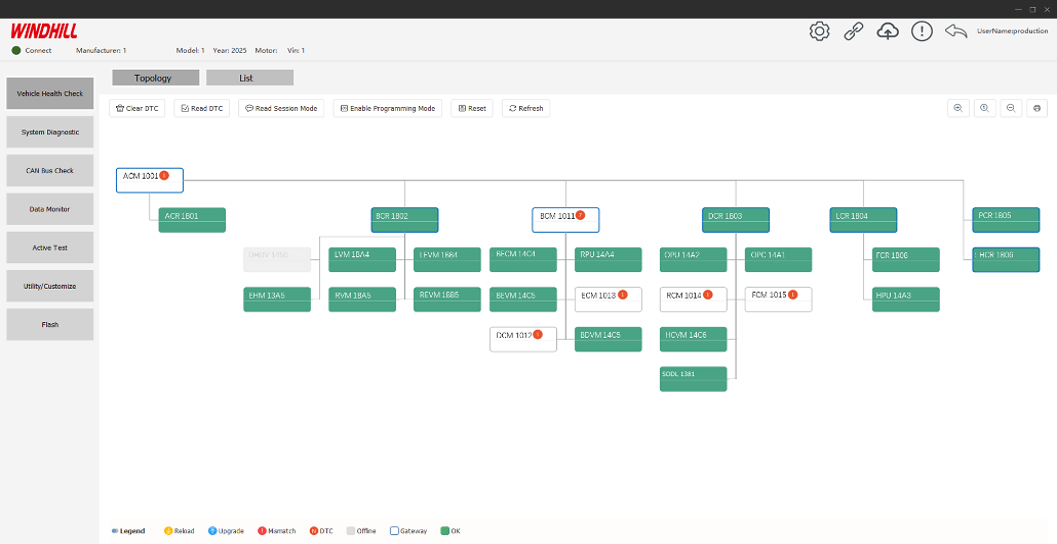

| 整车诊断功能：

• Vehicle Status

• Vehicle Coding

• Vehicle Flashing

• Bus Trace

• ECU List

• Sequence

• OBD

• OEM Specific

三、Flash模块

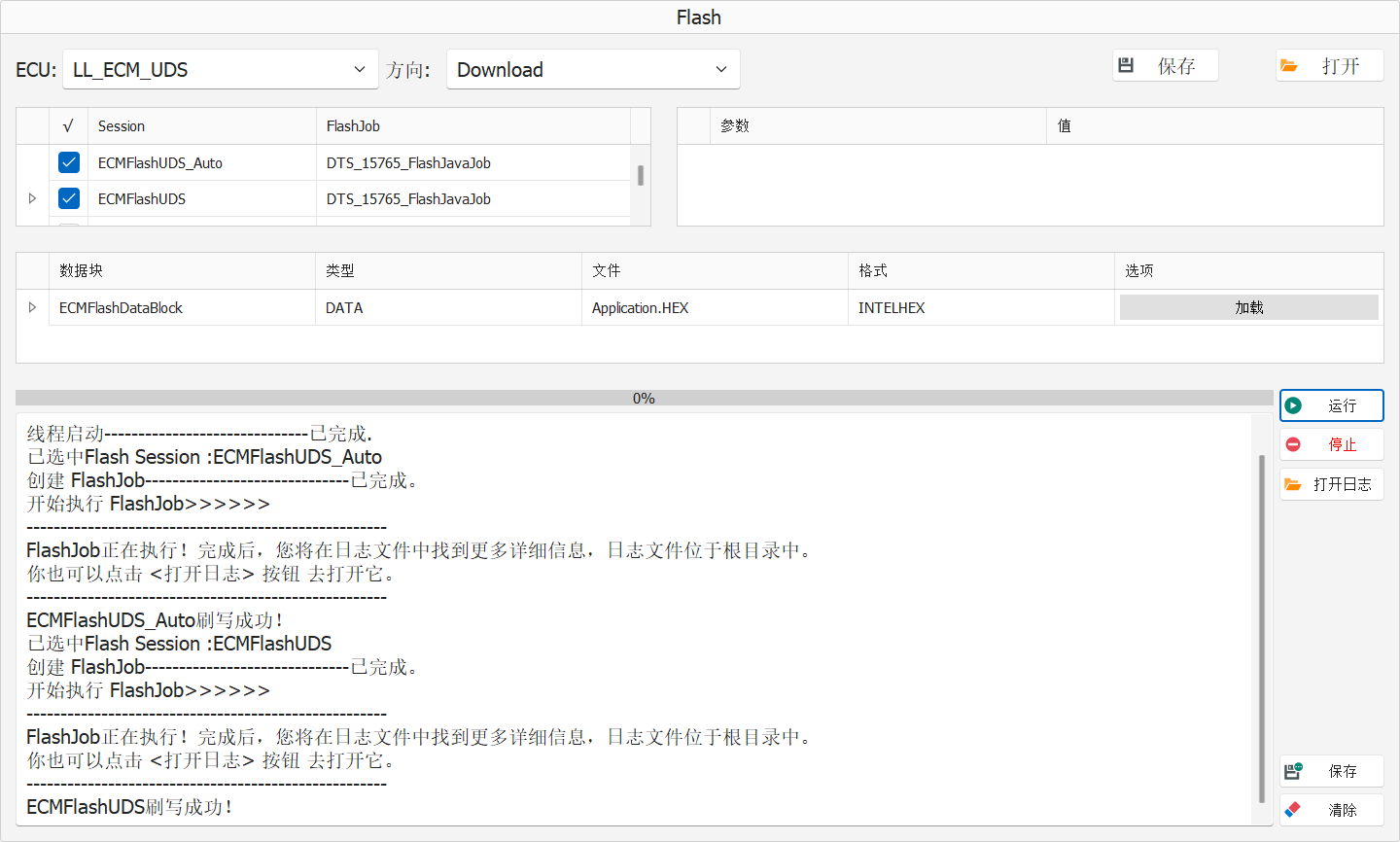

用于ECU刷写——通过加载刷写文件并进行相应的配置，即可进行ECU刷写。目前刷写文件支持的类型有：Hex/S19/BIN/Zip/VBF。

四、Sequence模块

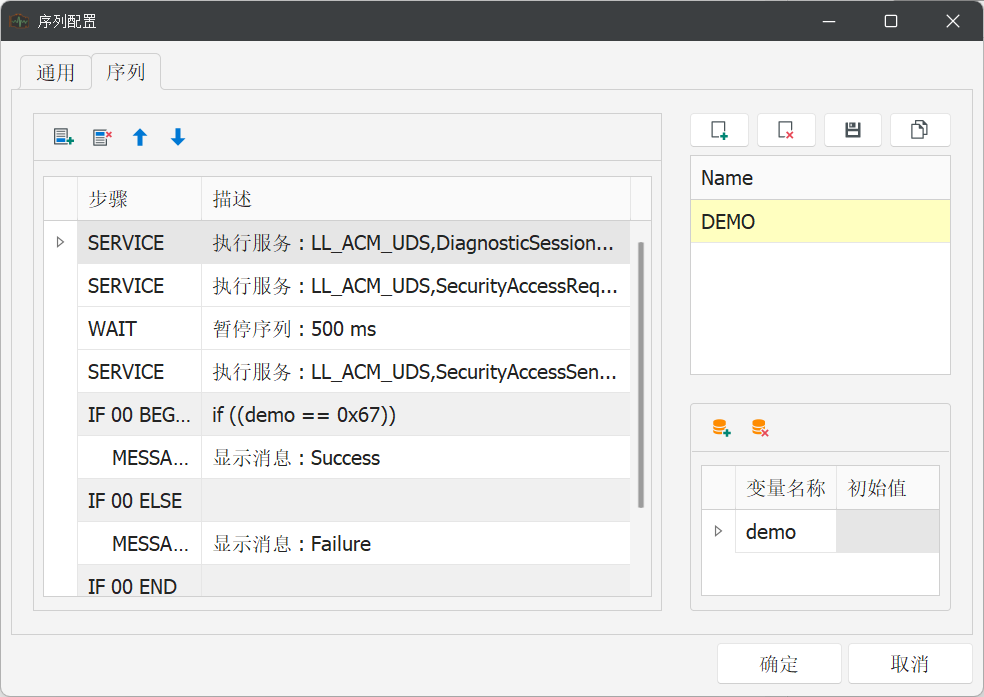

Sequence控件支持QSL顺序语言，且通过添加服务或语句可自定义诊断序列。此外，它不仅能够在单个序列中执行不同ECU的不同服务，还支持加载执行符合ISO 13209标准的OTX格式文件。

五、DataDisplay模块

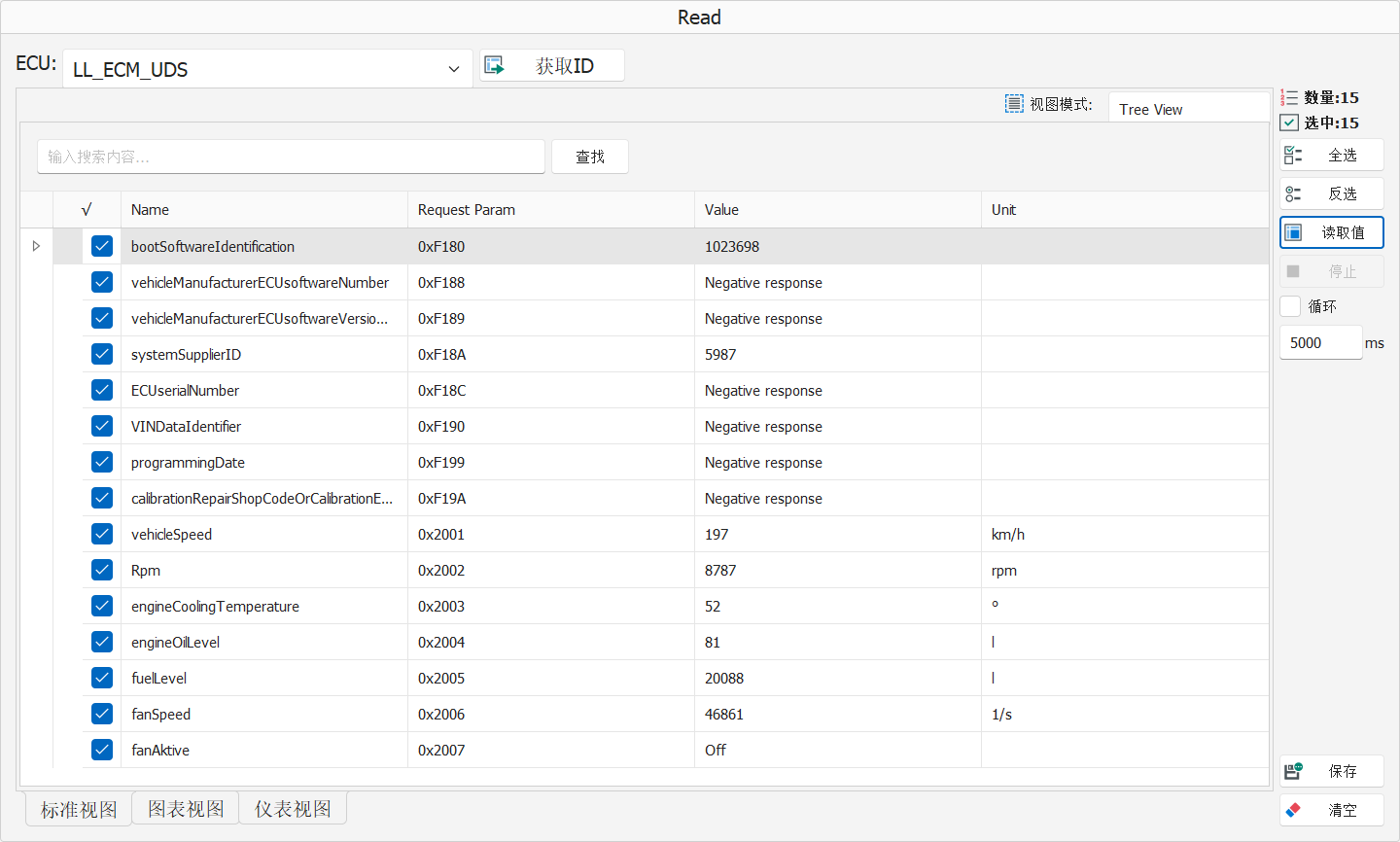

DataDisplay控件，可读取ECU内的DID数据，并支持以图表、曲线或仪表盘等多种形式展示这些数据。它还具备循环读取功能，确保数据的实时更新。此外，通过点击“Separate”或“Merge”按钮，可分别实现数据的分组显示或合并显示。

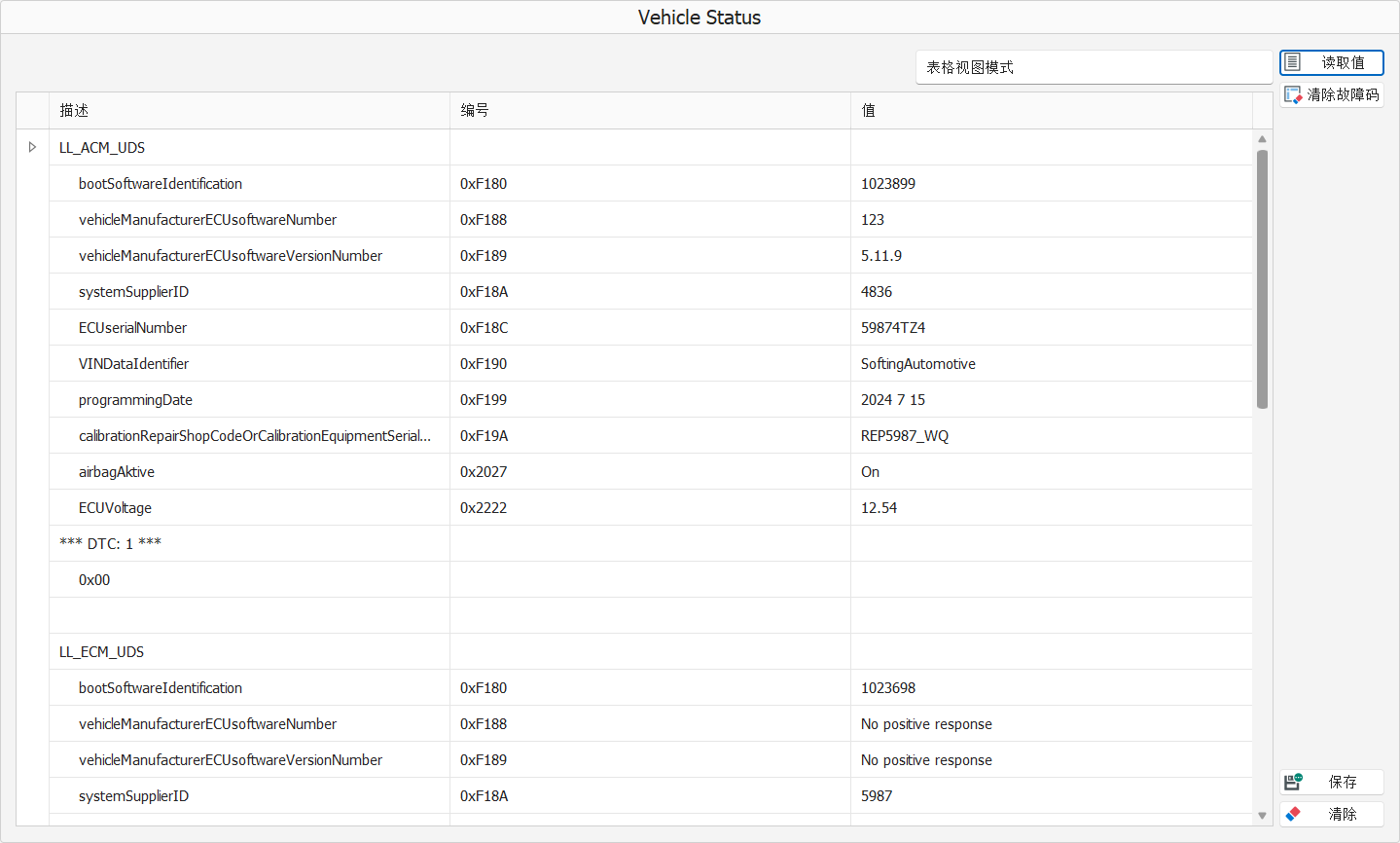

六、Vehicle Status模块

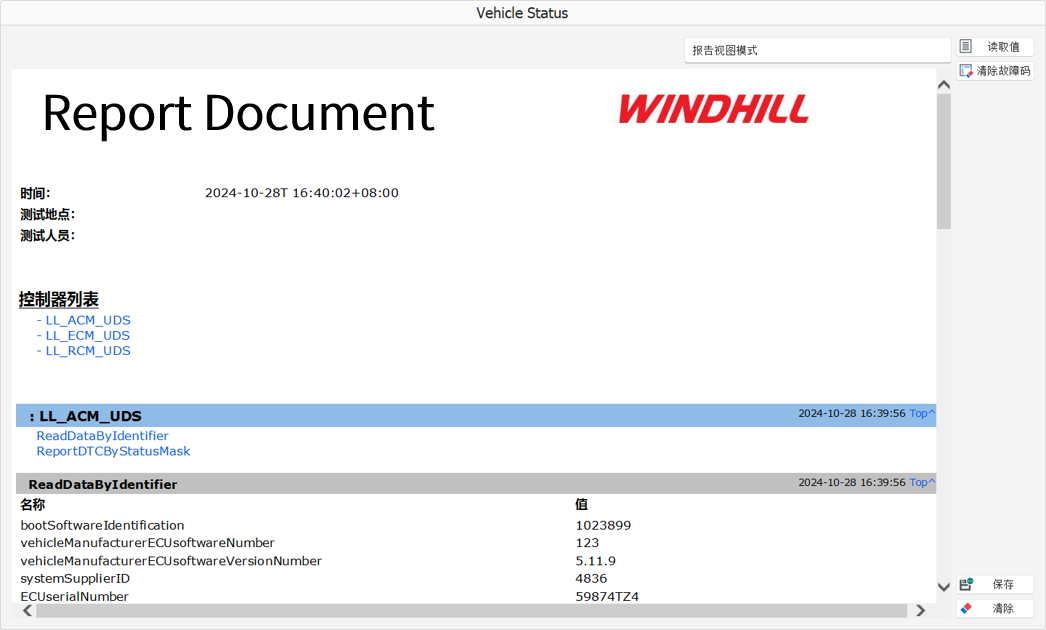

Vehicle Status可读取整车ECU的DID信息和DTC，并支持清除DTC。此外，它还能够生成报告，并支持将报告保存为.txt、.xml或*.html格式。

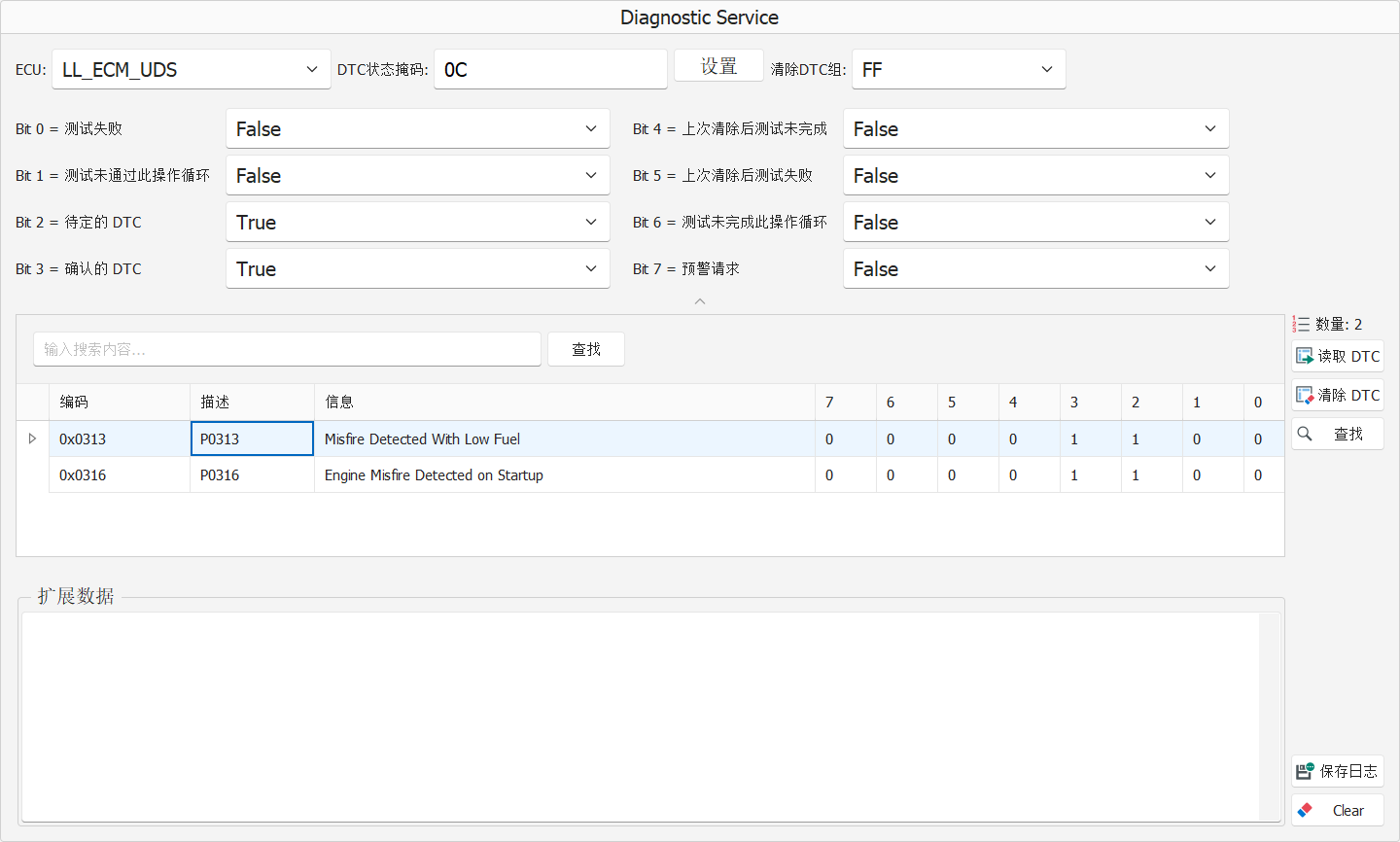

七、DTC模块

DTC模块可对控制器的DTC信息进行读取和清除，且通过配置还可读取DTC的扩展帧和冻结帧信息。

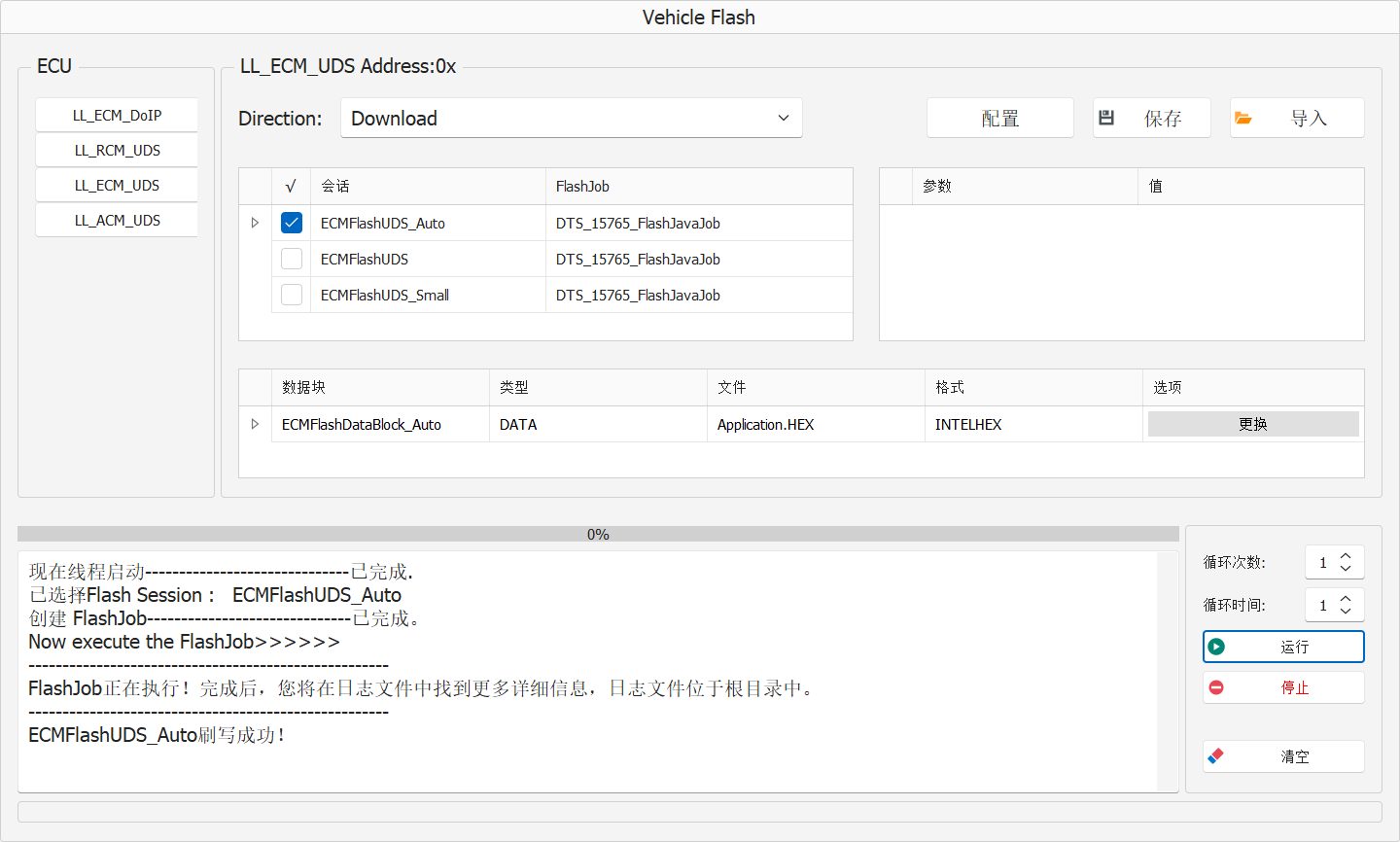

八、Vehicle Flash模块

Vehicle Flash模块，支持整车所有ECU的刷写。

九、Layout布局功能

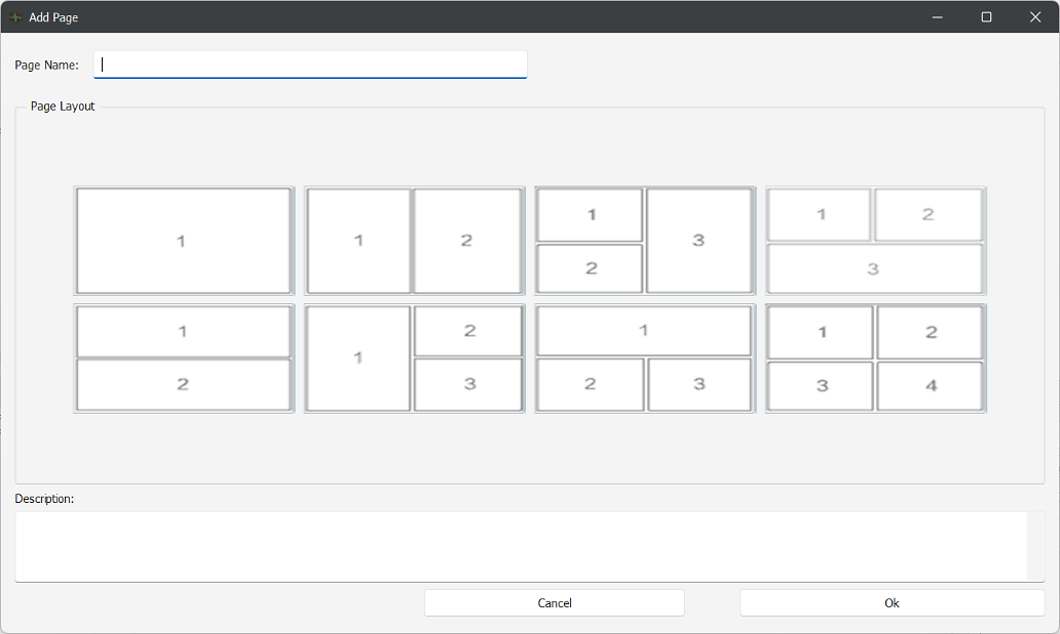

Layout布局功能，支持提供8种不同的布局结构供用户在配置时选择，且每一个Layout界面都可添加一个插件。

......
