《基于电阻抗断层成像（EIT）的触觉传感器：物理模拟与机器学习的创新结合》论文解读
目录
I. 引言
为什么需要柔性触觉传感器？
EIT 技术：柔性传感器的 “潜力股”
现有技术的瓶颈
本研究的创新点
II. 方法
A. 传感器原型：做一只 “电子鞋垫”
原型设计
制作过程（图 1）
硬件设备
B. 正向问题：用电脑模拟 “压力如何影响电压”
虚拟模型的原理（图 2）
模拟工具与细节
C. 参数估计：让虚拟模型更像 “真实鞋垫”
优化什么参数？
怎么优化？
D. 反向问题：从 “电压变化” 猜 “压力位置”
1. 传统方法：用公式硬算
2. 新方法：让神经网络 “学” 会猜（图 3）
神经网络的结构（图 3）
训练数据怎么来？
怎么训练？
E. 模拟评估：用虚拟数据测试哪种方法更准
测试数据
评分标准
统计方法
F. 原型评估：用真实鞋垫测试
单点触摸定位测试（图 4）
两点触摸测试
III. 结果
A. 模拟测试结果：神经网络碾压传统方法
基础测试集（高斯压力点）
非高斯测试集（正方形 / 圆形压力点）
B. 原型测试结果：神经网络实战依然最强
单点触摸定位
两点触摸测试（图 11）
IV. 讨论
为什么神经网络更准？
训练数据越多样，效果越好
未来可以改进的地方
V. 结论

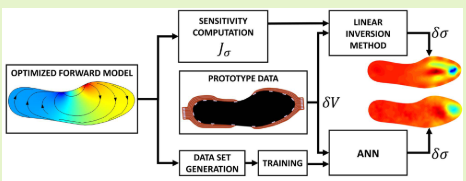

这篇文章讲了一个很酷的技术：用 “电阻抗断层成像（EIT）” 原理做一款能像皮肤一样感知压力的传感器，还结合了物理模拟和机器学习让它更实用。研究团队做了一个鞋垫形状的柔性传感器原型，通过电脑模拟构建虚拟模型，再用神经网络 “训练” 模型学会判断压力位置。结果显示，这个方法比传统技术更准 —— 模拟测试中，神经网络的误差只有 0.8 S/m；实际测试时，定位压力的平均误差仅 5.74 毫米。这说明用电脑生成的 “虚拟数据” 训练机器学习模型，能有效解决 EIT 触觉传感器的核心难题，让它在假肢、可穿戴设备等领域更有实用价值。
I. 引言
为什么需要柔性触觉传感器？
我们的皮肤能感知压力、温度和疼痛，这种能力对日常活动至关重要。科学家想给机器人、假肢装上 “人造皮肤”，让它们也能像人一样感知触碰。但传统的触觉传感器有个大问题：里面的导线、电路都是硬的，很难贴在弯曲或拉伸的表面上（比如假肢的关节、鞋垫的弧度）。
比如，给机器人做一只 “手”，如果传感器太硬，就握不住柔软的东西；给残障人士做假肢，硬传感器可能磨伤皮肤。所以，柔性、可拉伸的触觉传感器成了研究热点。
EIT 技术：柔性传感器的 “潜力股”
近年来，“电阻抗断层成像（EIT）” 技术被发现特别适合做柔性传感器。它的原理很巧妙：传感器中间是一块导电材料（比如特殊的柔性墨水），边缘装几个电极。当材料某处受到压力，那里的导电性会变化；通过电极通电流、测电压，就能反推 “哪里被压了”。
打个比方，这就像用手捏一块橡皮泥 —— 捏的地方形状变了，我们能通过表面的触感猜出手捏的位置；EIT 则是通过 “电流的触感”（电压变化）猜压力的位置。
EIT 的优势很明显：电极都在边缘，中间没有硬结构，所以传感器能做得很软、可拉伸，贴在任何形状的表面上。
现有技术的瓶颈
但 EIT 传感器有个难题：从 “电压变化” 反推 “压力位置” 的过程（叫 “ inverse problem”）特别复杂。因为导电性和压力的关系不是简单的 “一一对应”，微小的测量误差可能导致结果差很远。传统方法用公式计算，不仅慢，还容易出错。
另外，之前的 EIT 传感器大多是正方形、圆形这种简单形状，电极也被简化成 “点”，和实际应用中复杂的形状（比如鞋垫、机器人手指）差距很大。
本研究的创新点
研究团队针对这些问题，做了三个突破：
- 非标准形状：传感器做成鞋垫形状（不是简单的方形 / 圆形），更贴近实际应用；
- 完全柔性：整个传感器能拉伸，电极不固定在硬架子上；
- 机器学习 + 物理模拟：用电脑模拟生成大量 “虚拟数据”，训练神经网络解决 “反推压力位置” 的难题，比传统公式更准。
II. 方法
A. 传感器原型：做一只 “电子鞋垫”
研究团队的目标是做一个能感知脚底压力的鞋垫传感器，具体步骤如下：
原型设计
和传统鞋垫传感器（通常是三层结构，中间夹导线）不同，这个 EIT 鞋垫是单层结构：中间是能导电的压阻材料（受压后导电性会变），边缘有 16 个电极，负责通电流和测电压。
为什么用鞋垫形状？因为步态分析、糖尿病足监测等场景都需要鞋垫能感知脚底压力，而传统鞋垫传感器要么太硬，要么精度不够。
制作过程（图 1）
用一种叫 “印刷转移技术” 的方法，有点像我们往衣服上印图案：
- 先在一张 “牺牲载体”（用完就扔的临时基底）上，用丝网印刷技术一层层刷上不同墨水：
- 导电墨水（银基）：做电极和连接导线；
- 压阻墨水（碳基）：做鞋垫形状的 “敏感区”（受压后导电性变化明显）；
- 绝缘墨水：保护内部结构；
- 热塑性胶水：方便后面粘到布上。
- 用热压机把这些墨水层转移到棉布上（180℃、15 秒、4 bar 压力），胶水受热融化，牢牢粘住；
- 撕掉 “牺牲载体”，再高温固化（150℃、5 分钟），让墨水更稳定。
最终的成品是一块能弯曲、拉伸的布质鞋垫，中间黑色的是敏感区，边缘灰色的是 16 个电极（图 1 就是这个原型的照片）。
硬件设备
给鞋垫 “搭电路” 需要这些工具：
- 电流泵：往电极里通 0.25mA 的稳定直流电流；
- 多路转换器：切换电流通入的电极（比如先给电极 1 和 2 通电，再给 2 和 3 通电）；
- 数据采集卡：测量电极间的电压变化。
他们用了 “相邻驱动模式”：电流在相邻的两个电极间通入，同时测其他相邻电极间的电压差。这样能全面捕捉传感器内部的导电性变化。
B. 正向问题：用电脑模拟 “压力如何影响电压”
要让传感器好用，得先搞清楚 “如果某处受压，电极的电压会怎么变”—— 这就是 “正向问题”。研究团队用电脑建了个虚拟模型来模拟这个过程。

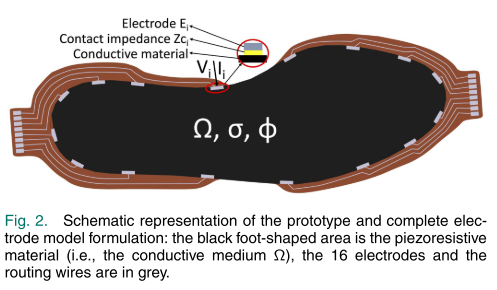

虚拟模型的原理（图 2）
图 2 是这个虚拟模型的示意图：黑色区域是鞋垫形状的导电材料，灰色是 16 个电极。模型要算的是：当材料里某点的导电性变化（比如被压了），边缘电极的电压会怎么变。
为什么要做虚拟模型？因为直接用物理原型测试太麻烦 —— 每次改变压力位置、大小，都要重新测量，效率低。用电脑模拟可以快速生成大量数据。
模拟工具与细节
用 COMSOL Multiphysics 这款物理模拟软件，它能精准计算电流、电压在复杂形状里的分布。模型里考虑了两个关键细节：
- 电极不是 “点”，而是有实际面积的 “面”（更贴近真实情况）；
- 电极和导电材料之间有 “接触阻抗”（就像电极和材料没完全贴紧，有微小电阻）。
通过模拟，只要输入 “哪里受压、压力多大”，就能算出 “每个电极的电压是多少”，为后面的机器学习提供数据。
C. 参数估计：让虚拟模型更像 “真实鞋垫”
虚拟模型再复杂，也可能和真实原型有差距（比如材料实际导电性和假设的不一样）。为了缩小差距，研究团队做了 “参数优化”：
优化什么参数？
- 背景电导率：鞋垫没受压时的基础导电性（就像没捏的橡皮泥，本身有一定软硬度）；
- 电极接触阻抗：电极和鞋垫材料之间的微小电阻（影响电流传递）。
怎么优化？
- 让真实鞋垫不受压力，测 100 组电极电压数据（这是 “真实值”）；
- 用虚拟模型猜这些电压（基于初始参数），算出和真实值的差距；
- 一点点调整参数，直到虚拟模型算出的电压和真实值几乎一样（用高斯 - 牛顿算法自动调整）。
最终得到：背景电导率是 247.56 S/m，平均接触阻抗约 2×10⁻⁶ Ω・m²。这一步让虚拟模型更 “真实”，后面生成的数据也更可靠。
D. 反向问题：从 “电压变化” 猜 “压力位置”
这是整个研究的核心：已知电极的电压变化，怎么反推 “哪里被压了”？研究团队试了两种方法。
1. 传统方法：用公式硬算
传统上，科学家用 “灵敏度矩阵”（可以理解为一组提前算好的系数）来解这个问题。就像已知 “y = ax + b”，知道 y 求 x，需要先知道 a 和 b。但这个方法有个大问题：EIT 的 “方程” 特别复杂，算出来的结果误差大，尤其是压力复杂时。
他们测试了四种传统方法（L2 正则化、NOSER 算法等），本质都是用不同的数学技巧减少误差，但效果有限。
2. 新方法：让神经网络 “学” 会猜（图 3）
神经网络是一种能 “学习” 的数学模型，就像教学生做选择题：给大量 “电压变化→压力位置” 的例题，让它自己总结规律，最后能独立解题。

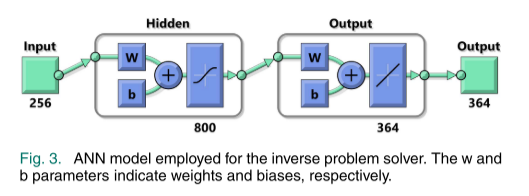

神经网络的结构（图 3）
图 3 是这个网络的示意图：
- 输入：256 个电压变化值（因为有 16 个电极，相邻驱动模式下能测 256 组电压差）；
- 隐藏层：800 个 “神经元”（相当于中间处理器，负责找规律）；
- 输出：364 个点的导电性变化（把鞋垫分成 364 个小格子，每个格子的导电性变化代表是否受压）。
训练数据怎么来？
用前面优化好的虚拟模型生成 10100 组 “例题”：
- 每个例题模拟 1-5 个 “压力点”（用高斯分布模拟，类似手指按压的圆形区域）；
- 每个压力点的位置（比如脚趾、脚跟）、大小（10-50 毫米）、强度（导电性变化 - 30 到 0 S/m）都是随机的；
- 用虚拟模型算出每个例题对应的电压变化，再加点小噪声（模拟实际测量误差）。
怎么训练？
把 10100 组数据分成：70% 用来训练（教网络做题），15% 用来验证（看网络有没有学偏），15% 用来测试（最终评分）。用 “反向传播算法” 让网络不断调整参数，直到输出的压力位置和实际位置越来越近。
训练花了约 11 小时（在 AMD EPYC 处理器上），跑了 26000 个 “回合”（epoch）才收敛 —— 可以理解为学生做了 26000 套题，终于掌握了规律。
E. 模拟评估：用虚拟数据测试哪种方法更准
有了两种方法，需要用虚拟数据先 “考试”，看谁的成绩好。
测试数据
- 基础测试集：1515 组数据，和训练数据类似（高斯分布的压力点）；
- 非高斯测试集：200 组数据，压力点是正方形或圆形（和训练数据的 “题型” 不同，看网络是否能举一反三）。
评分标准
用 “均方根误差（RMSE）” 衡量：算出方法预测的压力位置（或导电性变化）和真实情况的平均差距，差距越小越好。
统计方法
因为误差数据不一定符合正态分布，用了非参数检验（克鲁斯卡尔 - 沃利斯检验），确保结论可靠。
F. 原型评估：用真实鞋垫测试
虚拟测试通过后，还要用前面做的物理原型实际测试，看在真实场景中是否好用。
单点触摸定位测试（图 4）

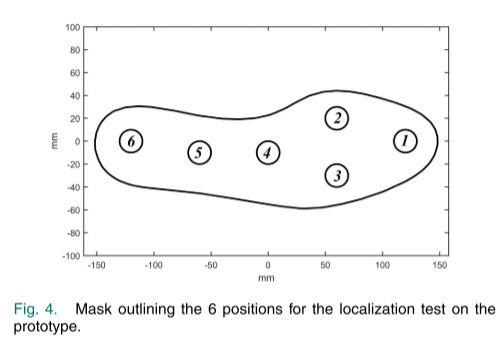

图 4 是测试位置的示意图：在鞋垫上选了 6 个点（比如脚趾前端、脚跟中心、足弓等），每个点用手指轻压，记录电压变化。
怎么判断定位准不准？
- 用不同方法根据电压变化，画出 “哪里导电性变化最大”（也就是压力可能在的地方）；
- 把变化最明显的区域（ROI）圈出来，算这个区域的中心（质心）；
- 用质心和实际按压点的距离作为 “位置误差（PE）”。
每个位置测 5 次，总共 30 组数据，确保结果稳定。
两点触摸测试
同时按压两个点，看传感器能不能区分开（比如同时按脚趾和脚跟，能不能看出是两个地方受压）。
III. 结果
A. 模拟测试结果：神经网络碾压传统方法
基础测试集（高斯压力点）

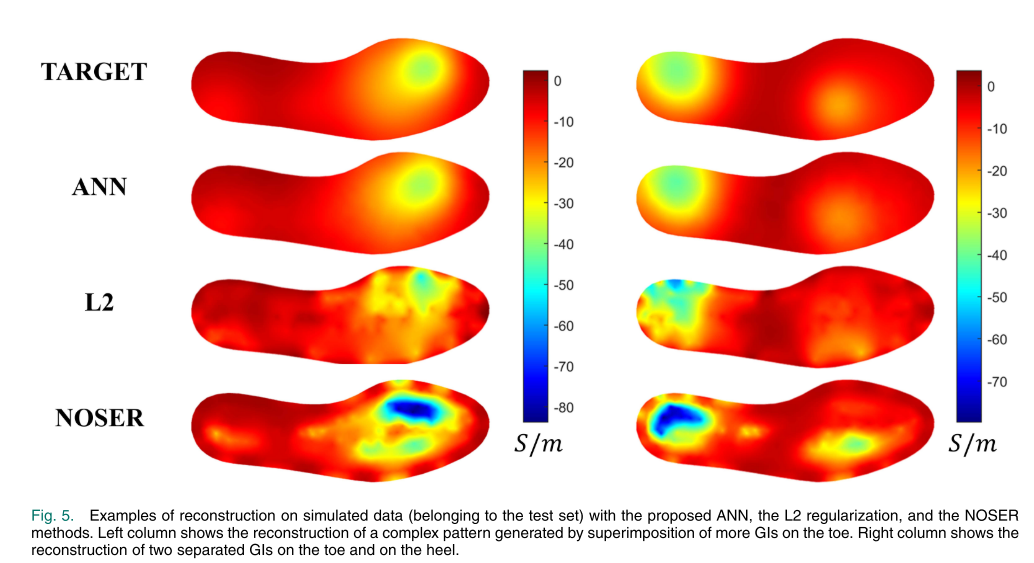

直观对比（图 5）：图 5 左边是复杂压力模式（多个点叠加），右边是两个分离的压力点（脚趾和脚跟）。可以看到：
神经网络（ANN）重建的 “压力区域” 和真实情况（TARGET）几乎一样；
L2 正则化方法的结果很模糊；
NOSER 方法能大概找到位置，但区域形状不准。

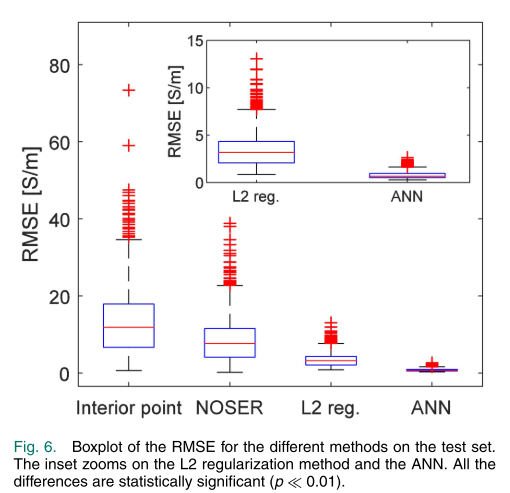

定量对比（图 6）：图 6 是不同方法的误差箱线图，箱体越矮、中线越低，说明误差越小。结果显示：
神经网络的平均误差（RMSE）只有 0.80 S/m；
L2 正则化是 3.44 S/m（约 4 倍）；
NOSER 是 8.41 S/m（约 10 倍）；
内点法和非正最小二乘法更差（13-34 S/m）
所有方法的误差差异都有统计学意义（p<0.01），说明神经网络的优势不是偶然。
非高斯测试集（正方形 / 圆形压力点）

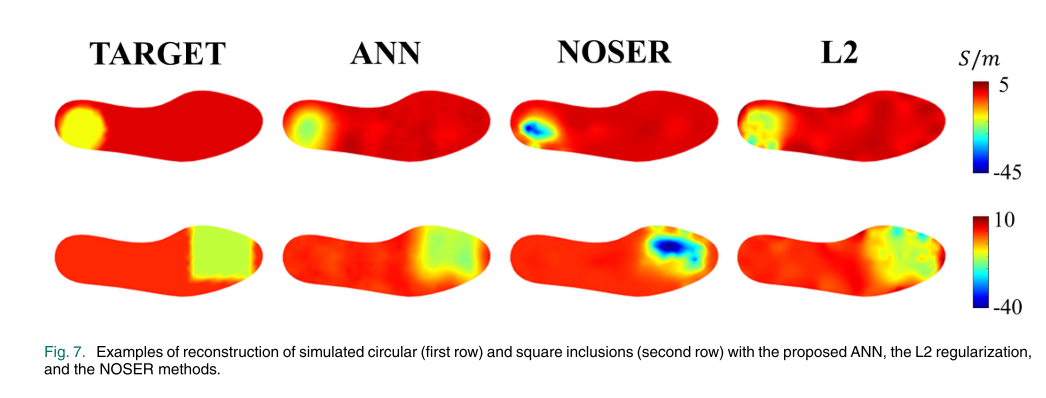

直观对比（图 7）：图 7 是正方形和圆形压力点的重建结果。神经网络虽然让边缘有点模糊（因为训练数据多是高斯分布），但整体形状和位置都准；传统方法则偏差很大。

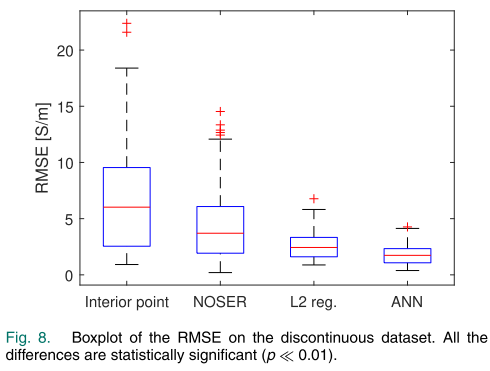

定量对比（图 8）：神经网络的平均误差 1.80 S/m，依然远低于其他方法（L2 是 5.23 S/m，NOSER 是 9.17 S/m）。这说明神经网络能 “举一反三”，即使遇到没学过的压力形状，也比传统方法准。
B. 原型测试结果：神经网络实战依然最强
单点触摸定位

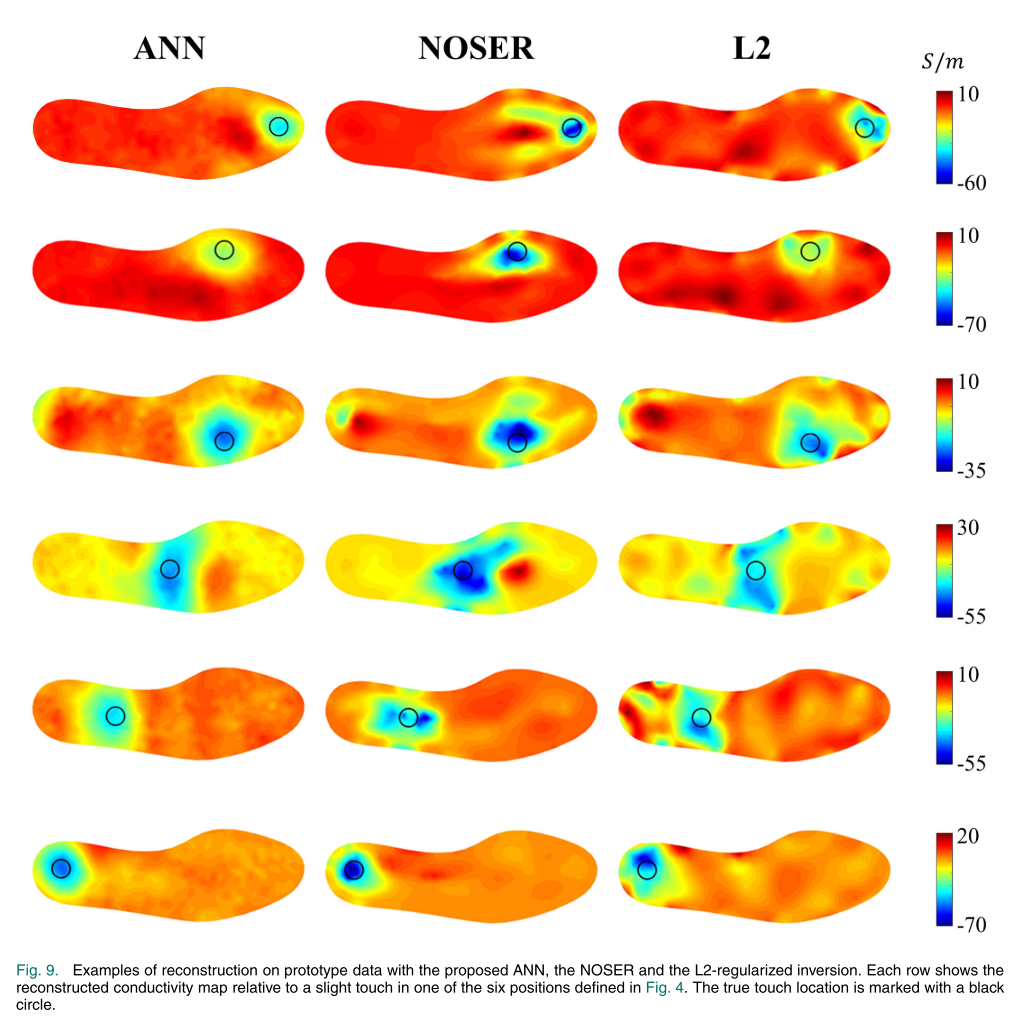

直观对比（图 9）：图 9 是 6 个测试位置的重建结果，每个位置的真实按压点用黑圈标出来。神经网络重建的 “高变化区” 基本都围着黑圈，而 L2 和 NOSER 方法的区域要么偏得远，要么有很多 “假阳性”（不该有变化的地方出现变化）。

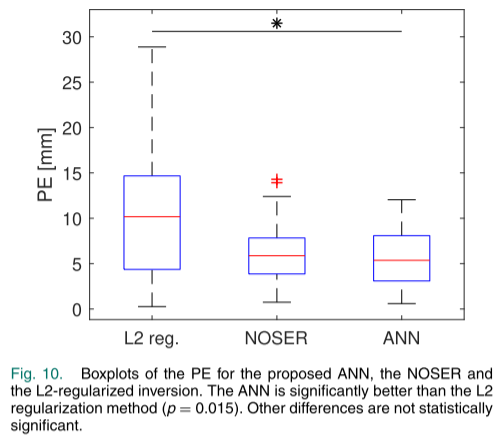

定量对比（图 10、表 1）：

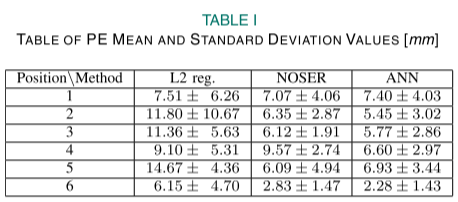

表 1 详细列出了每个位置的误差：在电极密集的位置（比如位置 6，脚趾边缘），所有方法误差都小；但在电极少的位置（比如位置 4、5，足弓附近），神经网络的优势更明显。
神经网络的平均位置误差 5.74 毫米；
L2 正则化 10.10 毫米（几乎差一倍）；
NOSER6.34 毫米（和神经网络接近，但看重建图会发现它的 “压力区域” 幅度不准）。

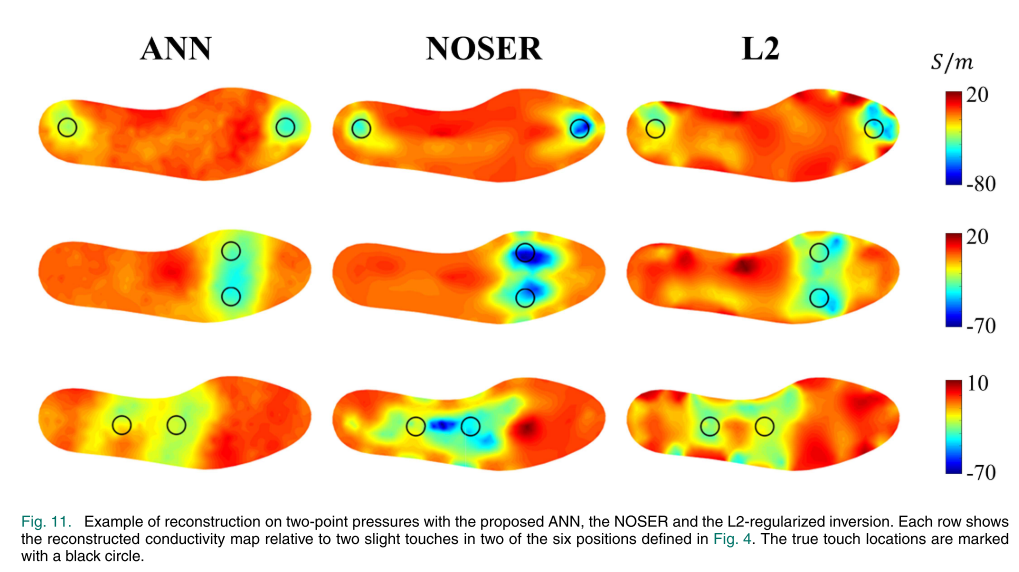

两点触摸测试（图 11）
当两个点离得远（比如脚趾和脚跟），三种方法都能区分；
当两个点离得近（比如相邻的位置 2 和 3），神经网络的两个 “压力区域” 重叠更少，区分度更高。
IV. 讨论
为什么神经网络更准？
传统方法用公式硬算，对 “模型和真实的差距”（比如传感器实际形状和虚拟模型有点不一样）很敏感，容易出错。而神经网络在训练时见过大量 “虚拟数据”，其中包含各种可能的误差模式，相当于 “见多识广”，所以对实际误差的容忍度更高。
比如，真实传感器的电极位置可能和模型有点偏差，传统方法会因为这个偏差算错，而神经网络因为训练时见过类似的 “不完美数据”，反而能忽略这个偏差。
训练数据越多样，效果越好
非高斯测试集的结果说明：如果训练数据里不仅有高斯压力点，还加入正方形、圆形等形状，神经网络的泛化能力会更强。就像学生做题，见过的题型越多，考试时越不容易慌。
未来可以改进的地方
- 模型更真实：现在的虚拟模型没考虑 “传感器被拉伸时形状会变”，未来可以加入 “多物理场模拟”（同时算力学拉伸和电学变化），让数据更贴近实际；
- 网络更深：现在用的是单隐藏层神经网络，试试更深的网络（比如深度学习）可能更准；
- 感知更多信息：目前只能测压力位置，未来可以研究 “导电性变化和压力大小的关系”，让传感器不仅知道 “哪里被压”，还知道 “压了多重”。
V. 结论
研究团队用 “物理模拟 + 机器学习” 的方法，成功做出了一款鞋垫形状的 EIT 触觉传感器，解决了传统技术的两个大问题：
- 非标准形状（鞋垫）也能精准感知压力；
- 用神经网络替代传统公式，大幅提高了定位精度。
这个技术的价值在于提供了一套 “通用流程”：
- 设计传感器形状（比如鞋垫、机器人手指）；
- 用物理软件建虚拟模型，优化参数；
- 生成虚拟数据训练神经网络；
- 做出物理原型，用训练好的模型实现精准感知。
未来，这种传感器可以用在智能鞋垫（监测步态）、假肢（让使用者感知触碰）、机器人抓手（抓东西时不捏碎）等领域，让机器更 “懂” 触觉。
