STM32复位电路解析

前言

今天讲讲STM32的复位电路。单片机基本都有复位功能，做开发板的厂商都需要做复位电路来确保复位功能可用，我写这篇文章主要有两个原因😎

1. 因为这个复位电路其实是很简单的，所以中文互联网下关于复位电路的解析太少
2. 大多数教程都不讲人话，对不懂电路设计的新手很难看懂
   所以我结合了以往的经验，用最简单的方式实现讲讲复位电路的原理

解析

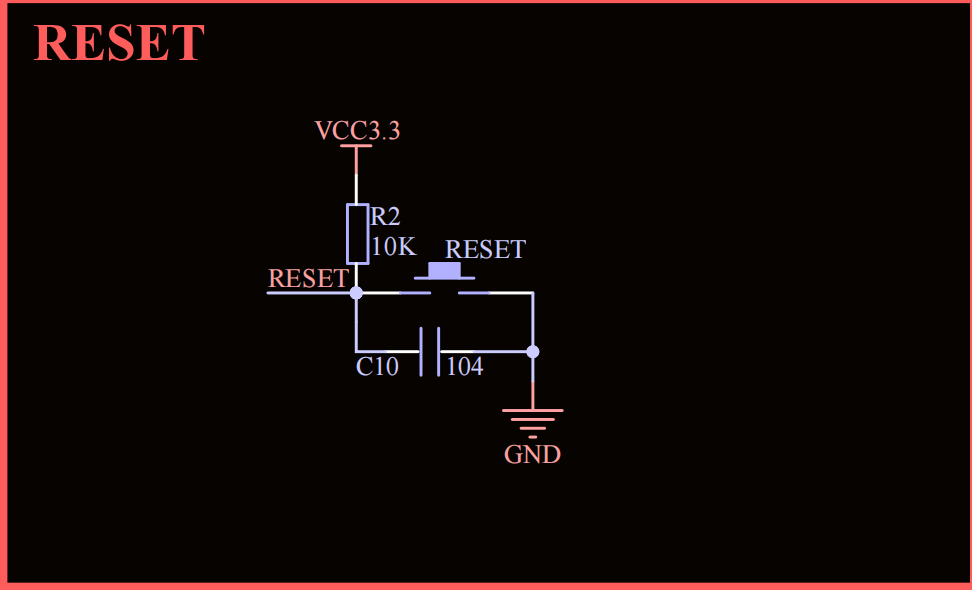

可以看这张图，是一个经典的复位电路设计，我截取了正点原子的stm32精英开发板的设计，这里先说结论，你先记住：这个电路是采取低电平复位的。
他一共只会有两种状态

1. 上电复位
2. 手动按下按键进行复位

功能一：上电复位 (Power-On Reset)

这个功能，就好比给MCU一个“开机启动流程”，确保它在刚通电的时候，能在一个稳定、可预测的状态下“醒来”，而不是迷迷糊糊地乱跑。

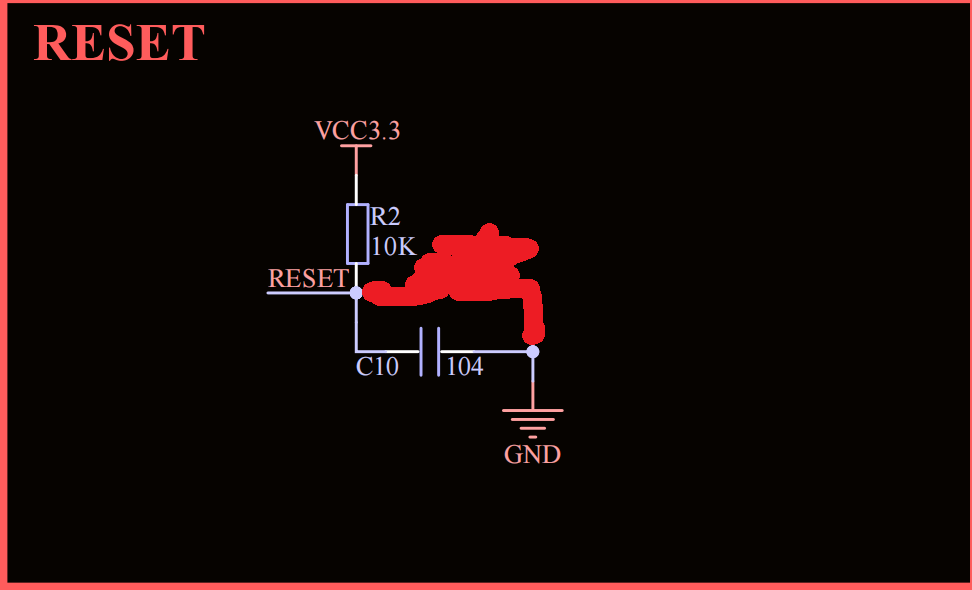

1. 通电瞬间 (t=0)——“电容还没睡醒”：我们先把复位按键那一路就擦掉，先不看，可以看到，VCC3.3经过R2电阻后，一条前往了RESET通往stm32芯片内部，一条前往了C10电容接地，当VCC3.3V电源刚接通的那一刹那，电容器C10两端的电压可不能“突变”(这里电容的一个非常重要的特性)！因为它还没来得及充电呢，所以电压还是0V。

1. 芯片进入复位状态：由于 C10 连接在 RESET 引脚和 GND 之间，根据并联电路电压相等的规律，所以 RESET 引脚在通电瞬间的电压也为 0V（低电平）。STM32 芯片检测到 RESET 引脚为低电平，就会进入并保持在复位状态。
2. RC充电延时：紧接着，电流从 VCC3.3 通过上拉电阻 R2 开始向电容 C10 充电。RESET 引脚上的电压（即C10两端的电压）会按照 RC 充电曲线逐渐上升。
3. 芯片解除复位：当 RESET 引脚的电压上升到超过 STM32 芯片的复位阈值电压（一个特定的电压值，例如 1.8V）时，芯片的复位逻辑便会释放，CPU 开始从启动地址执行程序。

这个延时的意义是什么？ 它确保了在 CPU 开始工作之前，系统的电源（VCC3.3）已经完全稳定下来，避免了因电源不稳而导致的程序启动异常。这个延时的时间由 R2 和 C10 的值决定，不过鉴于是新手向，这里我们不深入探讨这两个值与延时时间的关系

功能二：手动复位 (Manual Reset)

这个功能就更直接了，它允许咱们用户或者外部设备，随时随地都能强制STM32“重启”一次。

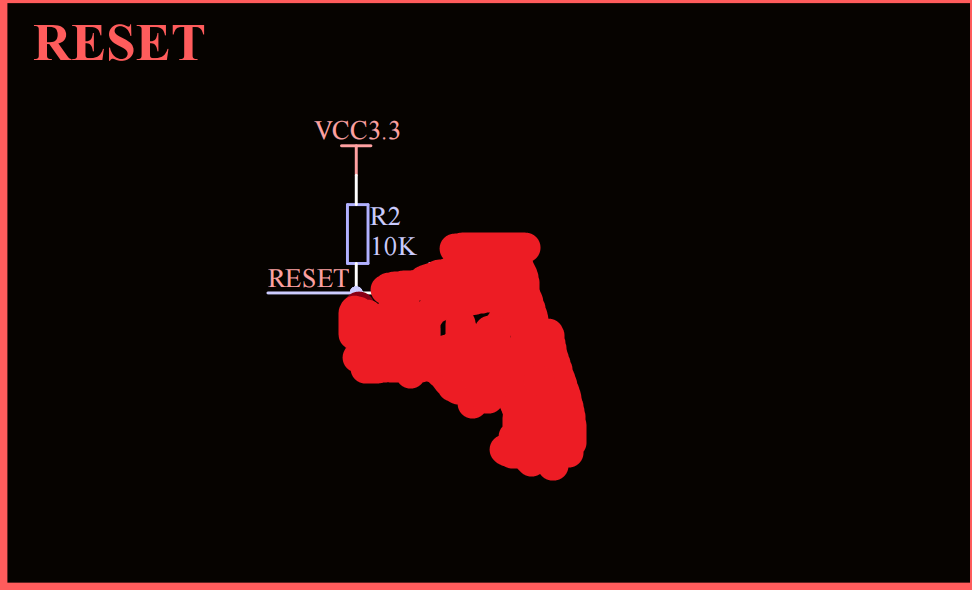

1. 正常工作时：按键没有被按下。C10 已经充满电,如下图所示，我们可以直接认为电容那一路是断路，说人话就是电流不会从C10电容那一路通过，VCC3.3经过R2电阻与``RESET相连，RESET` 引脚被 R2 稳定地保持在 3.3V 高电平，MCU 正常运行。

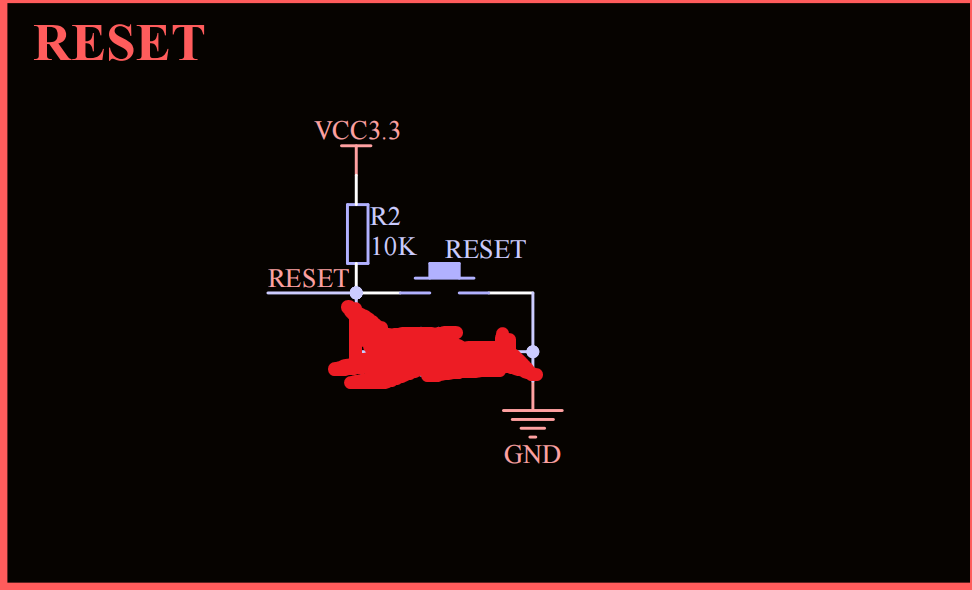

2. 按下按键时：当按下按键，开关闭合，它会立即将 RESET 引脚直接连接到 GND。

这里我懒得P图了，你就脑部一下按键是按下的状态吧😋

3. 芯片进入复位状态：还是根据电路的并联电压相等规律，VCC3.3V被直接接到了GND，RESET 引脚的电平瞬间被拉低到 0V。同时，电容 C10 通过这个闭合的开关被快速放电。芯片检测到低电平后，立即进入复位状态。

4. 松开按键时：当用户松开按键，开关断开。此时的情况就和“上电复位”完全一样了：RESET 引脚为 0V，R2 再次开始对 C10 充电，直到电压超过复位阈值，芯片才会重新启动。

附加功能：滤波抗干扰

电容 C10 的存在，使得 RESET 引脚对电源或空间中的一些微小、快速的噪声脉冲不那么敏感。一个短暂的负向毛刺信号可能没有足够的能量将 C10 的电压拉到复位阈值以下，从而避免了意外的复位，增强了系统的稳定性。

总结

其实这个不单止是stm32的复位电路解析，基本上在思路上，所有单片机都是复位电路都是适用的，只要你明白了其中的原理，就能快速判断出这个单片机是低电平复位还是高电平复位
