手动开发一个TCP客户端调试工具（三）：工具界面设计
在网络开发与调试过程中，直观、高效的工具能大幅提升工作效率。为此，我们基于 Qt 框架设计了一个图形化的 TCP 客户端调试工具界面，其目标是：提供简洁清晰的交互方式，方便开发者进行网络连接、数据发送、接收及格式转换等操作。
本文将详细讲解该工具的界面组成、各区域功能逻辑设计，以及设计背后的用户体验考量。

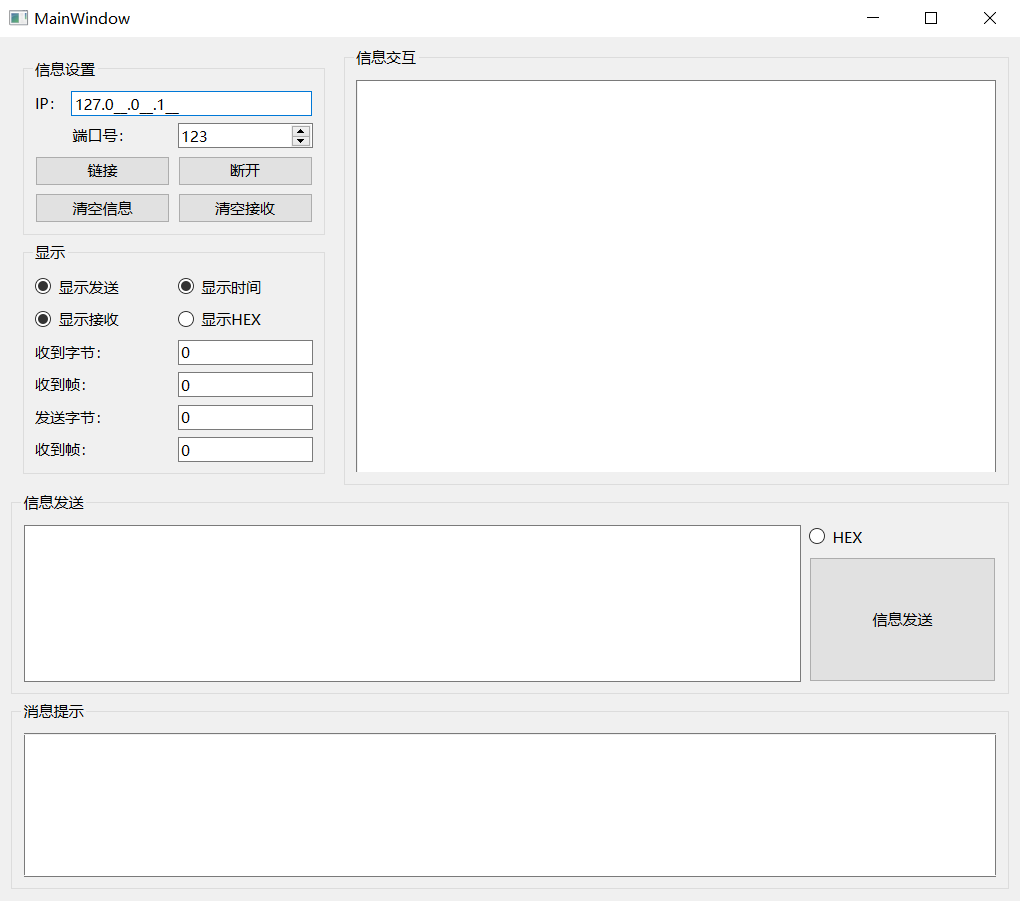

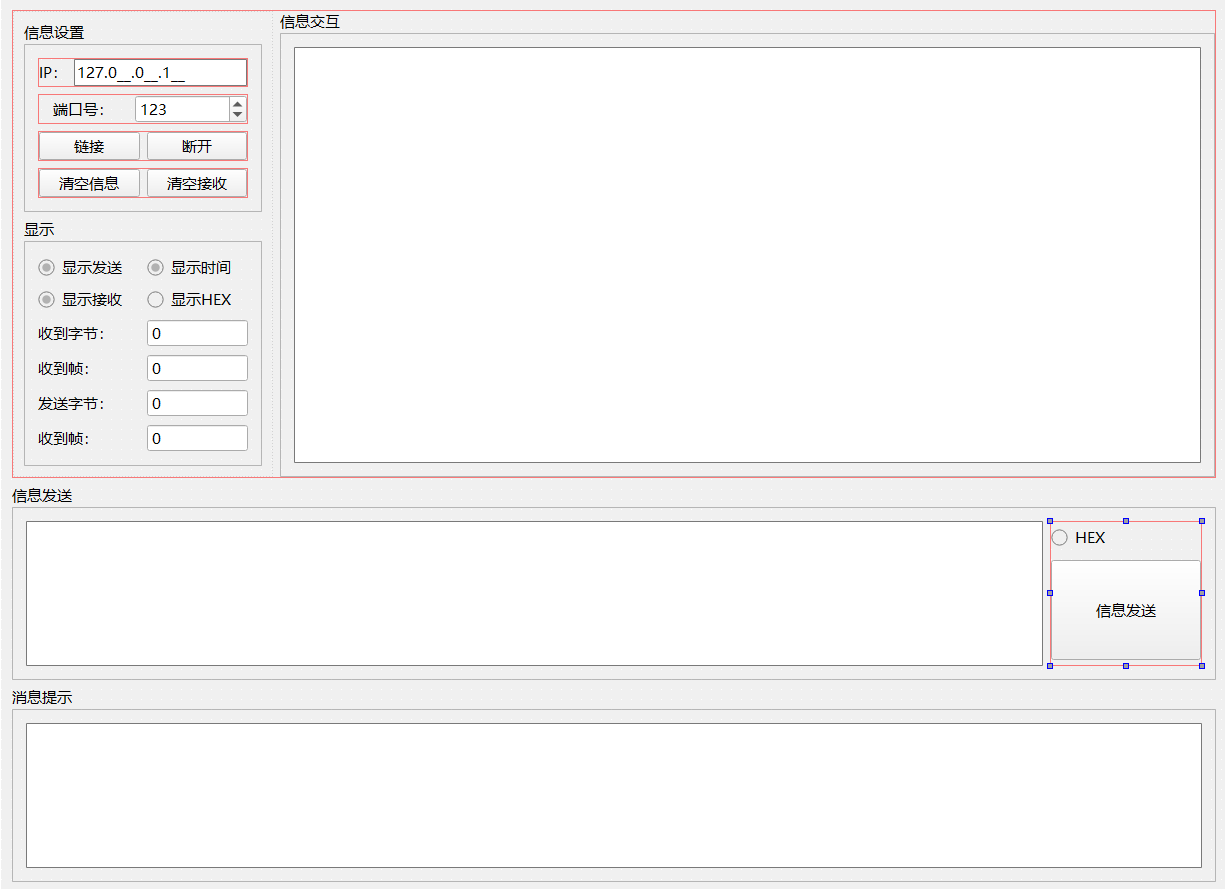

一、整体布局概览
整个界面划分为五大功能区：
- 信息设置区（左上角）
- 信息交互显示区（右上方大区域）
- 显示控制区（左下角）
- 信息发送区（中下方）
- 消息提示区（最下方）
这种模块化分布式布局，便于用户从上到下依次操作，并实时查看通信反馈。
二、核心功能区域解析
1. 信息设置区 —— 连接配置起点
该区域是用户进行连接前的准备操作，主要包含：
- IP地址输入框：默认填入
127.0.0.1，即本地回环地址，支持自定义目标服务器地址。 - 端口号输入框：用户指定 TCP 通信端口。
- 连接/断开按钮：通过“连接”启动 TCP 通道，“断开”则中止通信。
- 清空信息 / 清空接收：分别对整体显示内容与接收内容进行快速清除，便于用户重新测试。
设计思路：信息输入与连接操作合并于一体，将初始配置集中管理，避免分散操作带来的困扰。
2. 信息交互区 —— 实时通信展示核心
这是主视窗中最显眼的部分，用于展示：
- 发送出去的信息（可选显示）
- 接收到的服务器响应
- 通信内容支持文本或十六进制格式（由下方选项控制）
这个区域的设计初衷是：完整还原每一次 TCP 通信行为的上下文，便于开发者排查问题或验证协议实现。
3. 显示控制区 —— 信息可视化选项面板
这一小区域虽不占大空间，却提供了多个关键可控功能：
- 显示发送/接收：用户可以单独开启/关闭显示发送与接收内容，避免信息混杂。
- 显示时间戳：用于标记每条数据的发生时间，便于后期分析网络延迟。
- 显示HEX：用于查看十六进制格式的数据流（如二进制协议），对调试底层协议尤为重要。
- 字节统计与帧计数：分别展示累计发送/接收的字节数与帧数量，实时掌握数据量变化。
设计亮点：用户可根据需求灵活勾选信息展示维度，支持细粒度观察通信行为。
4. 信息发送区 —— 指令与数据手动发送
该区域提供：
- 大文本输入框：可输入待发送的原始数据内容，支持多行与编辑。
- “信息发送”按钮：触发发送操作。
此区域与“交互显示”形成联动，用户输入的消息在发送后会被展示到信息区。
设计理念：将人机输入与 TCP 数据传输打通，适配测试协议指令、文本数据等多种场景。
5. 消息提示区 —— 状态与异常反馈
这是底部的状态区域，主要用于展示：
- 当前连接状态（如“已连接”、“连接失败”、“已断开”等）
- 操作结果反馈（如“发送成功”、“接收超时”）
该区为交互式反馈机制，使用户能清晰掌握操作结果，及时发现问题。
三、交互逻辑与用户体验设计考量
| 设计点 | 用户价值 |
|---|---|
| 分区明确，主次分明 | 新手用户也能快速理解操作流程 |
| 默认本地地址+端口 | 降低初始测试门槛 |
| 可控信息展示选项 | 减少信息干扰，提升效率 |
| 手动输入与发送按钮分离 | 防止误操作，数据更可控 |
| 状态实时反馈 | 提高调试透明度与安全感 |
整个界面遵循了“所见即所得”与“最少干预、最大自由”的设计原则，避免了传统命令行 TCP 工具学习成本高、反馈不明确等问题。
四、为下一章节做铺垫
虽然本节内容仅围绕界面设计，但背后是为了与 TCP 通信逻辑模块对接。下一章节将：
- 基于
QTcpSocket构建 TCP 客户端通信功能； - 实现连接/断开逻辑与按钮响应联动；
- 实现数据接收与界面内容同步显示；
- 响应网络事件与状态更新，形成完整的交互闭环。
