opencv自定义滤波

news 2025/8/3 5:42:31

1. 自定义滤波的基本原理

2. OpenCV 中实现自定义滤波的主要函数

3. 自定义卷积核的创建

4.完整代码示例

5. 边界处理方式

6. 注意事项

7. 高级应用：自定义非线性滤波

OpenCV 中的自定义滤波是通过卷积操作实现的强大功能，允许用户创建特定的卷积核（Kernel）来实现各种图像处理效果。下面详细介绍其原理、实现方法和应用场景。

1. 自定义滤波的基本原理

自定义滤波的核心是卷积操作：

A、将一个自定义的卷积核（通常是小矩阵）滑过图像的每个像素
B、对每个位置，计算卷积核与对应图像区域的元素乘积之和
C、结果作为输出图像对应位置的像素值

2. OpenCV 中实现自定义滤波的主要函数

OpenCV 提供 cv::filter2D 函数实现自定义滤波：

void filter2D(InputArray src, OutputArray dst, int ddepth,InputArray kernel, Point anchor = Point(-1,-1),double delta = 0, int borderType = BORDER_DEFAULT);

参数说明：

src ：输入图像
dst ：输出图像
ddepth ：输出图像的深度（-1 表示与输入图像相同）
kernel ：卷积核（单通道浮点矩阵）
anchor ：锚点位置（默认 (-1,-1) 表示核中心）
delta ：可选的偏移值，加到卷积结果上
borderType ：边界处理方式

3. 自定义卷积核的创建

卷积核是自定义滤波的关键，以下是几种常用类型：
3.1 锐化核
增强图像边缘和细节：

// 3x3 锐化核
Mat kernel = (Mat_<float>(3, 3) <<0, -1, 0,-1, 5, -1,0, -1, 0);

3.2 模糊核
降低图像噪声或细节：

// 3x3 均值模糊核
Mat kernel = (Mat_<float>(3, 3) <<1/9.0, 1/9.0, 1/9.0,1/9.0, 1/9.0, 1/9.0,1/9.0, 1/9.0, 1/9.0);

3.4 边缘检测核

// 3x3 Sobel 水平边缘检测核
Mat kernel = (Mat_<float>(3, 3) <<-1, -2, -1,0, 0, 0,1, 2, 1);

4.完整代码示例

#include <opencv2/opencv.hpp>
#include <iostream>using namespace cv;
using namespace std;int main()
{// 读取图像Mat image = imread("lena.jpg");if (image.empty()) {cout << "无法读取图像" << endl;return -1;}// 创建自定义锐化核Mat kernel = (Mat_<float>(3, 3) <<0, -1, 0,-1, 5, -1,0, -1, 0);// 应用自定义滤波Mat sharpened;filter2D(image, sharpened, -1, kernel, Point(-1, -1), 0, BORDER_DEFAULT);// 显示结果imshow("原始图像", image);imshow("锐化图像", sharpened);waitKey(0);return 0;
}

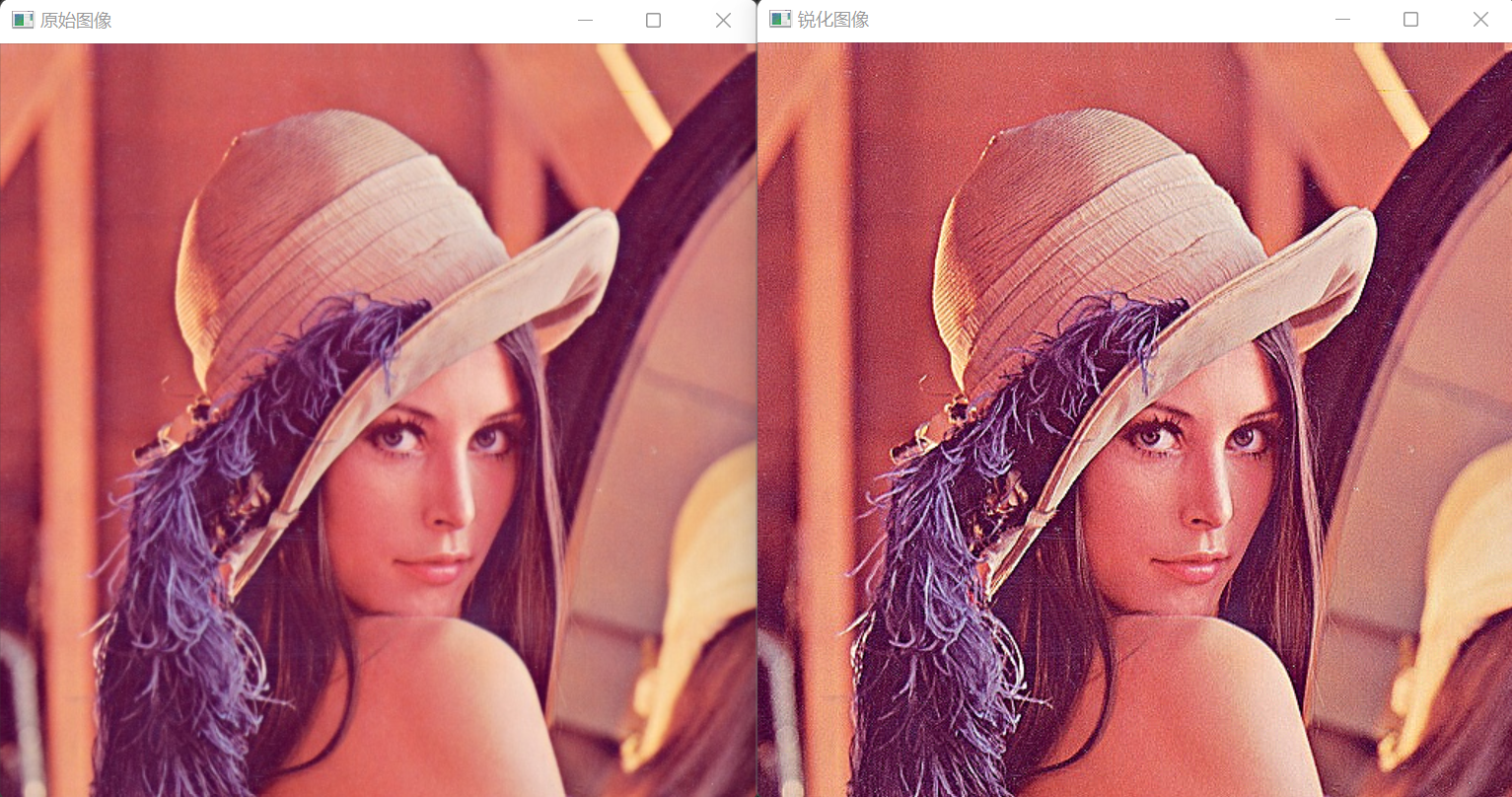

处理结果：

5. 边界处理方式

OpenCV 提供多种边界处理策略：

BORDER_CONSTANT ：用常量填充边界（默认 0）
BORDER_REPLICATE ：复制边缘像素
BORDER_REFLECT ：反射边界像素（如 abcdef → fedcba）
BORDER_WRAP ：环绕边界（如 abcdef → cdefab）

6. 注意事项

1. 卷积核大小通常为奇数（如 3x3, 5x5），以便有明确的中心锚点
2. 对于多通道图像（如 RGB），卷积核会应用于每个通道
3. 卷积操作可能导致像素值超出 [0, 255] 范围，需要使用 cv::convertScaleAbs 确保结果有效
4. 复杂的自定义滤波可能会降低性能，可以考虑使用分离卷积（如高斯模糊）
